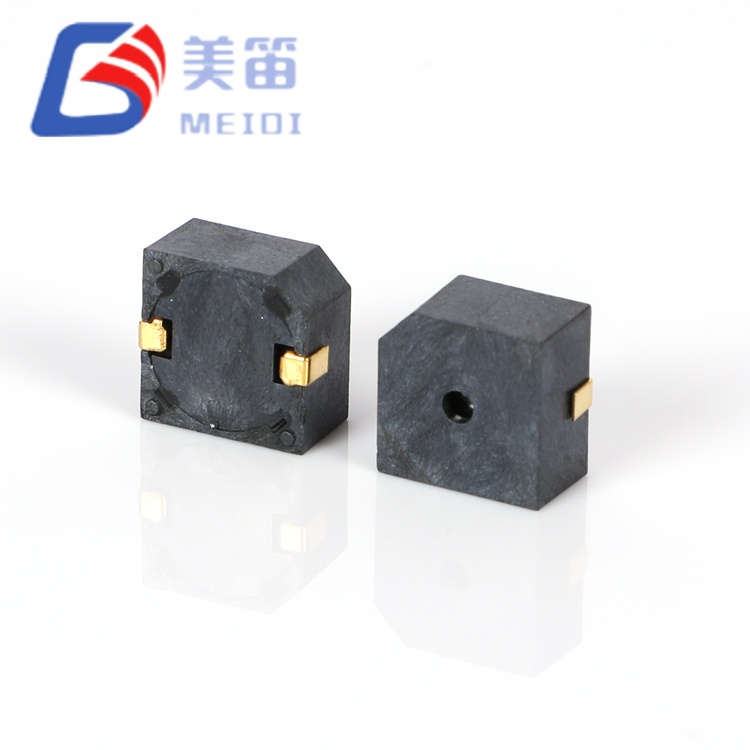

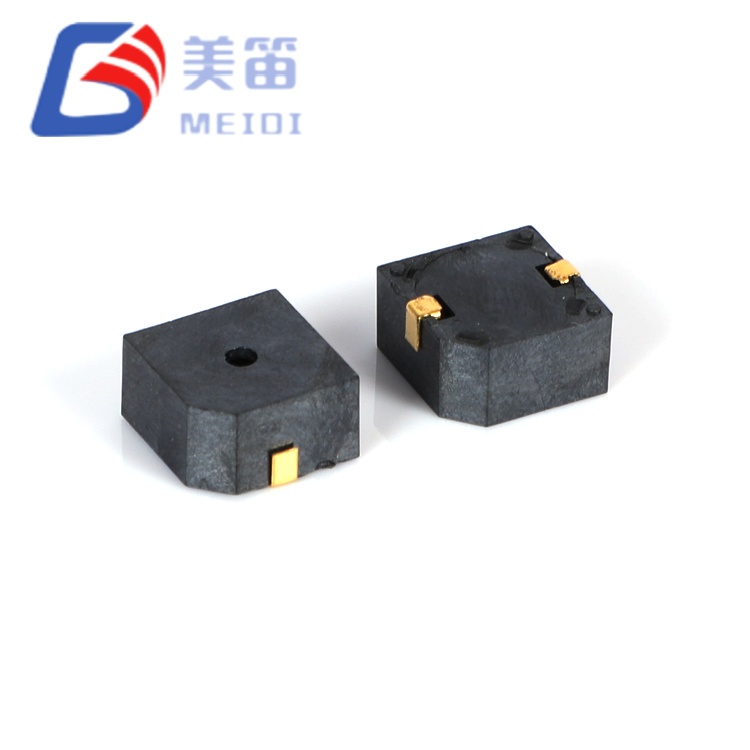

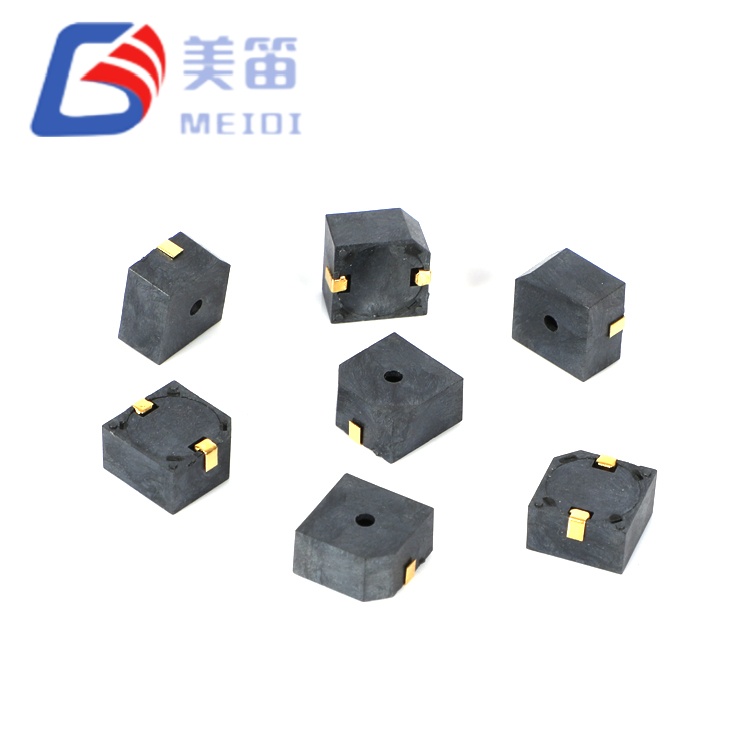

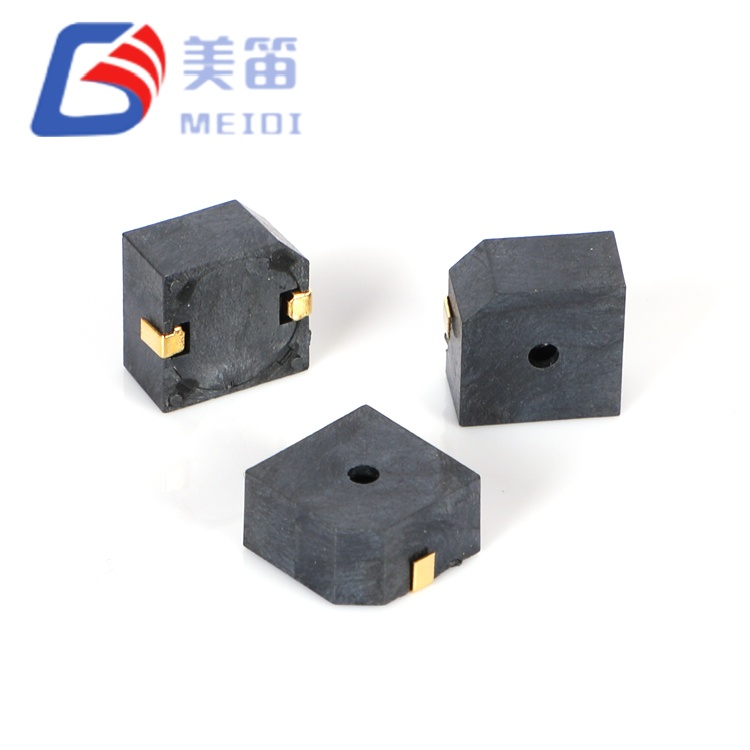

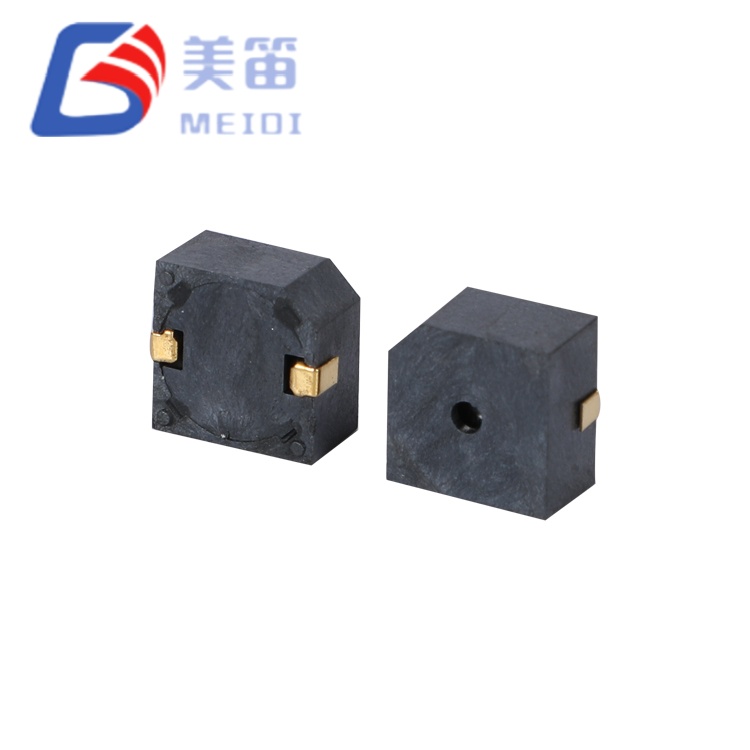

A campainha magnética ativa SMD de 9,6 * 9,6 * 5 mm é uma campainha eletromagnética ativa auto-acionada projetada para aplicações onde feedback acústico imediato é necessário sem circuito oscilador externo. Com 9,6 × 9,6 × 5,0 mm, esta campainha eletromagnética ativa SMD de 5V ocupa uma área de tamanho médio que equilibra a saída acústica com as restrições imobiliárias da PCB, tornando-a adequada para painéis de controle industriais, instrumentação médica e interfaces de dispositivos comerciais onde o espaço da placa é escasso, mas a integridade do alerta sonoro não pode ser comprometida.
Ao contrário das campainhas passivas que exigem geração de sinal PWM e componentes de driver, o MLT-9650Y-5V integra um circuito oscilador ajustado de fábrica que produz um tom estável de 3000 Hz a ≥85 dB quando uma tensão DC entre 4 V e 7 V é aplicada. Essa arquitetura elimina a necessidade de recursos de temporizador de microcontrolador, estágios de driver de transistor e componentes de filtragem indutiva, reduzindo a complexidade da BOM e os ciclos de validação de projeto. O consumo de corrente ≤30 mA a 5 V é compatível com saídas de nível lógico padrão e contatos de relé, permitindo acionamento direto a partir de saídas digitais do PLC, pinos MCU GPIO com capacidade de fonte de corrente adequada ou circuitos de comutação simples.
O invólucro preto do LCP fornece estabilidade dimensional por meio de perfis de refluxo padrão sem chumbo com temperatura de pico de 255 ± 5 °C, suportando linhas de montagem SMT automatizadas sem protocolos de manuseio especializados. Com uma faixa de temperatura operacional de -30 °C a +70 °C e tolerância de armazenamento que se estende até -40 °C, o MLT-9650Y-5V acomoda implantação em ambientes não controlados, incluindo gabinetes de telecomunicações externos, equipamentos logísticos refrigerados e subsistemas internos automotivos onde as excursões térmicas excedem os limites do consumidor.
| Parâmetro | Valor |
| Tensão nominal | 5 V (op) |
| Faixa de tensão operacional | 4 – 7V |
| Nível de pressão sonora | ≥85dB |
| Frequência Ressonante | 3000±300 Hz |
| Corrente Operacional | ≤ 30 mA |
| Temperatura operacional | -30°C ~ +70°C |
| Temperatura de armazenamento | -40 ℃ ~ +85 ℃ |

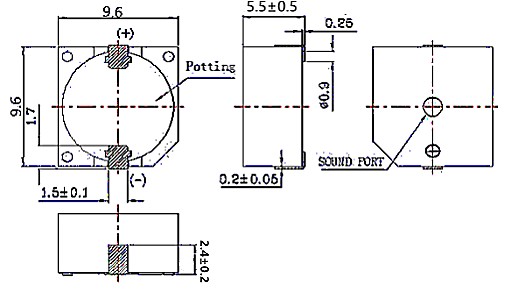

| Dimensões | 9,6 × 9,6 × 5,0 mm |
| Peso | 1,5g |
| Tipo de montagem | SMD (dispositivo de montagem em superfície) |
Zero componentes do oscilador externo — aplique tensão CC diretamente; não é necessária alocação de temporizador PWM, buffer de transistor ou diodo flyback, preservando os recursos do microcontrolador para lógica de aplicação primária
Amplo headroom de tensão — a faixa de operação de 4–7 V acomoda trilhos nominais de 5 V com tolerância de regulador de ±20%, curvas de consumo de bateria e sistemas industriais de 24 V reduzidos por meio de reguladores resistivos ou de comutação simples
Assinatura acústica consistente — o oscilador interno mantém a frequência central de 3.000 Hz com tolerância de ±10% em todo o envelope de tensão e temperatura, eliminando o desvio de frequência comum aos transdutores passivos acionados externamente
Pegada SMD de tamanho médio --- o pacote quadrado de 9,6 mm fornece área de excursão do diafragma adequada para saída confiável ≥85 dB sem exigir montagem através do orifício
Compatível com soldagem por refluxo e onda – carcaça LCP preta classificada para temperatura de refluxo de pico de 255 °C e soldagem manual de 360 °C, suportando ambientes de montagem mistos, desde protótipos de soldagem manual até linhas automatizadas de alto volume
| Parâmetro | Valor | Condições de teste |
| Tensão nominal | 5 V (op) | A 25 ℃ |
| Tensão operacional | 4 – 7 V (op) | Operação contínua |

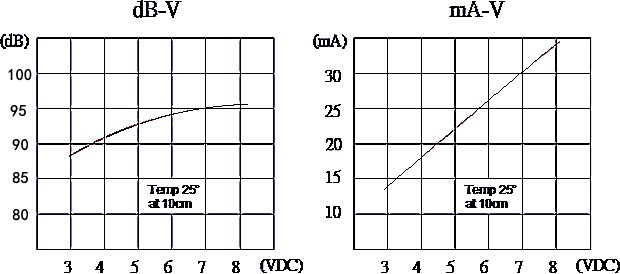

| Saída de som | ≥85dB | A 5 V, distância de 10 cm |
| Frequência Ressonante | 3000±300 Hz | Na tensão nominal |
| Corrente Operacional | ≤ 30 mA | Em 5 V |
| Temperatura operacional | -30°C ~ +70°C | Funcional |
| Temperatura de armazenamento | -40 ℃ ~ +85 ℃ | Não operacional |
| Parâmetro | Valor |
| Dimensões (C × L × A) | 9,6 × 9,6 × 5,0 mm |
| Peso | 1,5g |
| Material da Habitação | LCP preto |
| Temperatura de soldagem (refluxo) | 255 ± 5°C, 3 s; Pré-aquecer 180 °C, 40–70 s |
| Temperatura de soldagem (onda) | 255 ± 15 °C, 4–6 s |
| Temperatura de soldagem (manual) | 360 ± 10 °C, 2–5 s |
| Passagens máximas de refluxo | 3 |
| Temperatura operacional | -30°C ~ +70°C |
| Temperatura de armazenamento | -40 ℃ ~ +85 ℃ |
Módulos de alarme PLC industriais — indicação de falha e alertas de parada de emergência em controladores lógicos programáveis e sistemas de acionamento de motor onde os trilhos lógicos de 5 V ou 24 V são padrão e o feedback acústico imediato após o acionamento é obrigatório
Instrumentação de diagnóstico médico — sinais de conclusão, avisos de erro e tons de status de calibração em analisadores de bancada, monitores de pacientes e equipamentos de diálise onde a compatibilidade eletromagnética e a saída consistente são requisitos regulamentados
Refrigeração comercial e logística da cadeia de frio — alarmes de porta aberta, notificações de violação de temperatura e alertas de falha de compressor em câmaras frigoríficas, contêineres de transporte e unidades de armazenamento farmacêutico operando em temperaturas ambientes abaixo de zero
Gabinetes externos de telecomunicações — detecção de intrusão de gabinete, alarmes de falha de energia e avisos de excursão térmica em repetidores de estação base e nós de borda de rede expostos a condições climáticas não controladas
Subsistemas internos automotivos — lembretes de cinto de segurança, avisos sonoros de ignição e indicação de status de carga em painéis de instrumentos de veículos elétricos e cabines de veículos comerciais onde barramentos acessórios de 5 V são predominantes
| Requisito de Engenharia | Vantagem MLT-9650Y-5V |
| Minimize a complexidade da lista de materiais | Oscilador integrado elimina IC de driver externo, resistor de base, diodo flyback e desenvolvimento de firmware PWM |
| Garanta a robustez da tensão | A faixa de 4–7 V acomoda 5 V nominais com altura livre para queda de bateria, tolerância do regulador e supressão transitória |
| Garantir consistência acústica | Ressonância de 3.000 Hz ajustada de fábrica com tolerância de lote de ±10%; não é necessário ajuste de circuito de driver ou calibração por unidade |

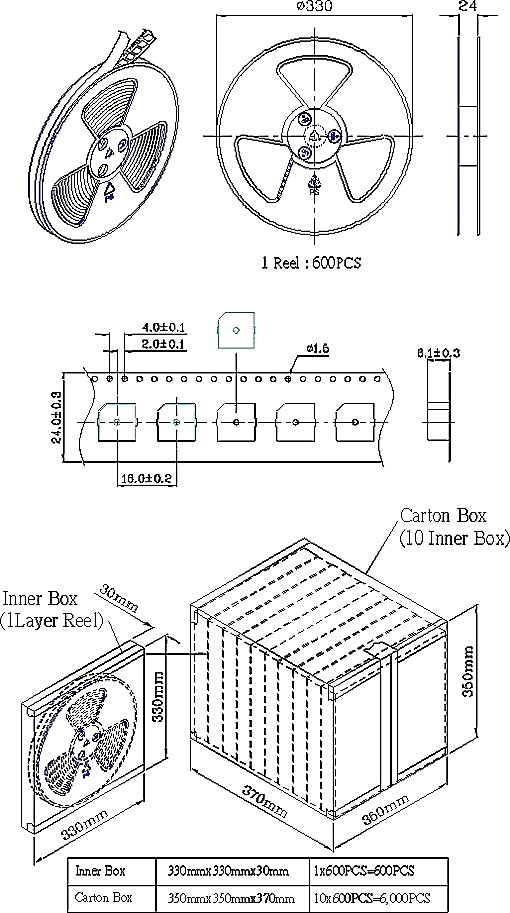

| Suporta montagem SMT automatizada | Embalagem padrão de fita e bobina com compatibilidade de coleta de bocal a vácuo; pico de refluxo 255 °C |
| Opere em ambientes termicamente desafiadores | A faixa operacional de -30 °C a +70 °C supera os limites padrão do consumidor; O armazenamento a -40 °C apoia a logística da cadeia de frio |
A massa de 1,5 g contribui para a estabilidade mecânica sob condições de vibração comuns em máquinas industriais e aplicações veiculares. O conjunto do diafragma mantém uma saída acústica consistente sob choque mecânico, enquanto a altura de 5,0 mm fornece volume de cavidade interna adequado para geração eficiente de ressonância de 3 kHz.
A MEIDI fabrica a campainha magnética ativa SMD de 9,6 * 9,6 * 5 mm em linhas de montagem automatizadas com testes funcionais 100% elétricos e acústicos. Cada lote de produção passa por uma verificação abrangente de estresse ambiental e mecânico:
•Armazenamento em alta temperatura — 48 horas a +80 ± 2 °C, seguido de recuperação ambiente de 2 horas e verificação paramétrica completa
•Armazenamento em baixa temperatura — 48 horas a -30 ± 2 °C, seguido de recuperação ambiente de 2 horas
•Ciclos de choque térmico — 5 ciclos entre -30 °C e +80 °C com intervalo de 30 minutos por extremo
•Resistência à vibração — varredura sinusoidal de 10 a 55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas
•Choque mecânico — queda livre de 75 cm em madeira dura de 10 mm, 3 impactos
•Resistência à umidade — 48 horas a 50 ± 5 °C/90–95% UR, seguida de recuperação ambiente de 2 horas
•Resistência ao calor da solda — 250 ± 5 °C por 10 ± 0,5 segundos com folga de 2,0 mm entre o corpo e a solda
Dados de teste de lote de amostra confirmam desempenho consistente dentro da especificação: pressão sonora 94,1--96,1 dB, corrente 24,4--26,4 mA, frequência 2.987--3.011 Hz (tudo dentro da especificação 3.000 ± 300 Hz), com zero defeitos dimensionais ou de polaridade.
Q1: O MLT-9650Y-5V pode ser acionado diretamente de um microcontrolador GPIO de 3,3 V?
Não. A tensão operacional mínima é de 4 V e 3,3 V fica abaixo do limite funcional garantido. Embora a campainha possa produzir saída reduzida ou não oscilar totalmente em 3,3 V, a operação confiável requer uma alimentação mínima de 4 V. Para sistemas de 3,3 V, considere um conversor boost de 5 V ou selecione uma campainha ativa com classificação de 3 V do portfólio MEIDI.
Q2: Qual é a vida útil acústica em operação contínua com tensão nominal máxima?
O oscilador integrado e o transdutor eletromagnético são qualificados para operação contínua em 5 V e 25 °C ambiente. A vida útil se estende sob ciclos de trabalho intermitentes típicos de aplicações de alarme. Entre em contato com a fábrica para obter dados específicos sobre a vida útil. Para aplicações de tom contínuo, como sinais de evacuação de emergência, o gerenciamento térmico do gabinete deve ser considerado para evitar o acúmulo de calor.
Q3: Como o oscilador integrado afeta a compatibilidade eletromagnética em comparação com campainhas passivas acionadas externamente?
O oscilador interno opera a 3.000 Hz fixos com tempos de subida e descida controlados, produzindo conteúdo harmônico previsível limitado principalmente a harmônicos ímpares (9 kHz, 15 kHz, etc.) que estão fora das bandas típicas de teste de emissão conduzida e irradiada. Ao contrário das campainhas passivas acionadas por PWM, onde o ruído de comutação depende do layout do circuito do driver, da impedância do gate e do roteamento da PCB, o MLT-9650Y-5V apresenta uma carga elétrica consistente com conteúdo mínimo de alta frequência, geralmente resultando em emissões EMC mais baixas e testes de conformidade simplificados.
P4: Quais considerações de design do gabinete se aplicam ao perfil de altura de 5,0 mm?
A altura do corpo de 5,0 mm requer espaço desobstruído adequado acima da superfície da PCB para evitar obstrução acústica. Recomenda-se espaço adicional acima da abertura sonora para evitar a degradação da pressão sonora de superfícies ou componentes próximos. Para invólucros com grades ou membranas, deverá ser avaliada a correspondência de impedância acústica; malhas densas podem atenuar a saída. A área quadrada de 9,6 mm proporciona montagem mecânica estável em substratos FR4 padrão de 1,6 mm.
P5: As modificações do OEM, como embalagens personalizadas de fita e bobina ou configurações alternativas de pinos, são suportadas?
Sim. MEIDI oferece suporte à personalização de OEM, incluindo especificações modificadas de fita e bobina, quantidades de embalagens alternativas e etiquetagem personalizada para pedidos de alto volume. Modificações na forma de chumbo para conversão através do furo não são aplicáveis ao SMD MLT-9650Y-5V, mas recomendações personalizadas de estêncil de pasta de solda e orientação de perfil de refluxo estão disponíveis através da engenharia de aplicações. As quantidades mínimas de pedido e os prazos de entrega variam de acordo com o escopo da modificação.
Para fichas técnicas, pegadas CAD, solicitações de amostras ou orientações de integração OEM para o MLT-9650Y-5V, entre em contato com o suporte de engenharia da MEIDI.
A engenharia de aplicações MEIDI normalmente responde a consultas técnicas dentro de um dia útil
