Imagine uma fábrica movimentada onde uma máquina crítica está prestes a ultrapassar a velocidade, ou um hospital onde um dispositivo de monitoramento de vida deve alertar de forma audível uma enfermeira. Em ambos os cenários, ocampainha de alarmeé o elo final e essencial da cadeia de segurança. O seu fracasso não é um inconveniente; é uma falha de todo o sistema. No entanto, a seleção da campainha de alarme certa é muitas vezes tratada como uma reflexão tardia – uma simples decisão sobre commodities deixada para a aquisição. Esse é um grave descuido de engenharia. A escolha de um dispositivo de sinalização sonora envolve uma interação complexa de física acústica, ciência ambiental e engenharia elétrica. Uma campainha de alarme muito baixa será ignorada; aquele que é muito alto pode ser um perigo em si. Uma campainha de alarme com a frequência errada pode ser indistinguível do ruído de fundo, e uma sem vedação adequada falhará prematuramente em um ambiente empoeirado ou úmido. Na Jiangsu Meidi Intelligent Technology Co., Ltd., nossa fábrica projeta esses dispositivos críticos há mais de 15 anos e vimos como uma campainha de alarme mal especificada leva a tudo, desde alarmes incômodos a incidentes de segurança catastróficos. Este artigo orienta você no labirinto técnico da seleção da campainha de alarme, transformando-a de uma decisão precipitada em um processo de engenharia deliberado e informado.
As consequências de uma campainha de alarme mal selecionada vão muito além do próprio dispositivo. Em aplicações críticas para a segurança, um alarme inaudível pode significar a diferença entre uma evacuação oportuna e uma tragédia. Em ambientes industriais, uma campainha de alarme pode causar paralisação da produção, danos ao equipamento e multas regulatórias. Além disso, a tendência para a miniaturização, as exigências ambientais mais rigorosas (como as classificações IP69K para áreas de lavagem) e as funções avançadas, como a geração de vários tons, tornaram a seleção da campainha de alarme mais complexa do que nunca. Este guia elimina o ruído. Examinamos os principais parâmetros técnicos – desde o nível de pressão sonora (SPL) e resposta de frequência até classificações de proteção de entrada (IP) e compatibilidade de tensão de alimentação – e explicamos suas implicações práticas. Também exploramos aspectos frequentemente esquecidos, como direcionalidade e estabilidade de temperatura, que afetam drasticamente o desempenho no mundo real. No final, você terá uma estrutura estruturada para uma decisão tecnicamente sólida que mantém a campainha de alarme escolhida à altura da tarefa, dia após dia.
A principal função de uma campainha de alarme é comunicar uma ameaça. Sua saída acústica deve ser projetada para ser ouvida, compreendida e atuada. Não se trata de selecionar o dispositivo mais barulhento; trata-se de selecionar o som certo para o ambiente específico. Vamos desconstruir os parâmetros acústicos críticos que todo engenheiro deve avaliar antes de especificar uma campainha de alarme.
O parâmetro acústico mais óbvio de uma campainha de alarme é a suaNível de pressão sonora (NPS), medido em decibéis (dB). A classificação de uma campainha de alarme normalmente é dada a uma distância específica – geralmente 10 cm para um elemento descoberto ou 1 m para um alarme montado. Ao especificar uma campainha de alarme, calcule o SPL na posição do ouvinte, aplicando a lei do inverso do quadrado: para cada duplicação da distância da fonte, o SPL cai aproximadamente 6 dB. Se a campainha do seu alarme tiver classificação de 90 dB a 1 m, a 2 m será cerca de 84 dB e a 4 m cerca de 78 dB. Essa é uma queda dramática que uma campainha de alarme deve superar em um ambiente com alto ruído ambiente. A experiência de campo diz que um aumento de 10 dB é o limite que a maioria dos operadores percebe como "duas vezes mais alto", portanto, escolher uma campainha de alarme com classificação de 85 dB versus 95 dB é o salto significativo.
A frequência de uma campainha de alarme é tão importante quanto o seu volume. O ouvido humano não é igualmente sensível a todas as frequências – é mais sensível entre 1 kHz e 4 kHz. Uma campainha de alarme emitindo um tom nesta faixa será mais facilmente percebida do que uma de frequência inferior ou superior, mesmo no mesmo NPS. É por isso que muitas campainhas de alarme industriais usam frequências em torno de 2,5 kHz. O tom da campainha de alarme também deve ser distinto do ruído de fundo; uma campainha de alarme de 500 Hz em uma fábrica com máquinas zumbindo provavelmente será mascarada. Muitas campainhas de alarme modernas oferecemcapacidade multi-tom— um lamento, um sinal sonoro ou um tom contínuo — para que os engenheiros possam atribuir um significado (um tom pulsado para evacuação, um tom contínuo para um alerta geral). Esta codificação auditiva é um recurso avançado que melhora significativamente a eficácia do sistema de alarme.
Outro fator frequentemente esquecido é a direcionalidade. A campainha do seu alarme é omnidirecional ou direcional? Uma campainha de alarme omnidirecional emite som igualmente em todas as direções, ideal para alarmes de áreas gerais. Uma campainha de alarme direcional concentra o som em um padrão específico, adequado para aplicações onde o alarme deve ser ouvido em uma zona definida ou a uma distância maior em uma direção. Nossa fábrica usa simulação acústica para otimizar o padrão de dispersão de cada campainha de alarme para sua aplicação alvo - os modelos industriais pesados apresentam câmaras traseiras otimizadas para melhorar a resposta de baixa frequência em ambientes de alto ruído, enquanto as campainhas de alarme compactas usam uma abertura frontal precisamente ajustada para alcançar o melhor SPL possível a partir de um formato pequeno.
Uma campainha de alarme que funciona perfeitamente em um laboratório limpo e seco pode falhar em dias no chão de fábrica. Os fatores ambientais são talvez a parte mais subestimada na seleção da campainha de alarme. O ambiente operacional determina uma série de especificações, desde a classificação de proteção contra ingresso (IP) até a faixa de temperatura operacional e resistência química. Os engenheiros devem auditar o local de instalação antes de especificar qualquer campainha de alarme.
A campainha do alarme ficará exposta a sprays de água ou líquido refrigerante? Nesse caso, IP67 é o mínimo e IP69K pode ser necessário para lavagem em alta pressão. Enfrentará a poeira do concreto ou do processamento de alimentos? Uma classificação IP6X é essencial para bloquear partículas prejudiciais. O sistema IP é um guia crítico para qualquer campainha de alarme, mas a natureza do pó também é importante – o pó de madeira é abrasivo, enquanto alguns pós químicos são condutores e podem causar falha elétrica. Uma campainha de alarme com classificação de lavagem também precisa de terminações seladas, não apenas de uma frente selada.
A temperatura é outro fator crucial. Uma campainha de alarme projetada para -10 °C a +40 °C sofrerá degradação de desempenho ou falhará em um freezer refrigerado ou em uma área de forno. Os materiais – desde a carcaça até o elemento piezoelétrico – têm limites de temperatura específicos. Projetamos nossa linha de alarmes sonoros industriais com termoplásticos e cerâmicas robustos que operam de forma confiável de -30 °C a +85 °C. Mesmo dentro dessa faixa, o desempenho muda: a frequência e o SPL de uma campainha de alarme variam com a temperatura. Para uso crítico de segurança, solicite dados em toda a faixa de temperatura operacional – uma campainha de alarme mais barata pode atender às especificações em temperatura ambiente, mas falhar quando a temperatura oscila.
A compatibilidade química do invólucro da campainha de alarme também deve ser avaliada. Em uma fábrica de produtos químicos, o dispositivo pode enfrentar vapores ácidos ou vapores de solventes; em um ambiente marinho, uma campainha de alarme deve resistir à corrosão por névoa salina. Nossa fábrica oferece uma variedade de materiais de carcaça — desde ABS padrão para uso geral até plásticos retardadores de chama aprovados pela UL e opções estabilizadas contra UV para uso externo — além de juntas escolhidas para resistência a óleo e ozônio. Consulte a tabela de resistência química do fabricante antes de especificar uma campainha de alarme, para evitar falhas dispendiosas em campo.
A integração de uma campainha de alarme em um sistema maior requer uma combinação cuidadosa das características elétricas. O mais fundamental é a tensão e corrente de operação da campainha de alarme, que deve corresponder à alimentação disponível. Os engenheiros também devem considerar como a campainha de alarme se comporta dentro do painel.
A corrente de partida de uma campainha de alarme pode exceder em muito sua corrente de retenção – importante se várias campainhas de alarme forem ativadas simultaneamente ou se o orçamento de energia for apertado. Nossos produtos de campainha de alarme usam circuitos de partida suave para limitar a irrupção e evitar quedas de tensão que podem afetar outros componentes. Oferecemos campainhas de alarme de 3 V CC para dispositivos portáteis a 240 V CA para painéis industriais, de forma que a campainha de alarme caia na alimentação existente sem um conversor separado.
Outro fator crítico é o sinal de acionamento. A campainha do alarme precisa de uma tensão contínua ou de um trem de pulso específico para gerar o tom desejado? Muitas campainhas de alarme são auto-oscilantes e produzem um tom fixo quando ligadas. Campainhas de alarme avançadas permitem selecionar a partir de uma biblioteca de tons por meio de diferentes níveis de tensão ou de uma interface digital (I²C ou PWM). Uma única campainha de alarme poderia produzir um toque rápido para um pré-alarme e um tom contínuo para um alarme completo, reduzindo a contagem de componentes. Nossa fábrica desenvolveu uma linha de campainhas de alarme programáveis e configuráveis através de uma interface simples.
Além dos parâmetros elétricos, a montagem impacta diretamente a saída acústica de uma campainha de alarme. Uma campainha de alarme montada em painel precisa de um tamanho e profundidade de orifício específicos para que o som se propague com eficiência; a montagem incorreta abafa-a ou atenua-a. Para montagem através de furo, o invólucro da campainha de alarme atua como um ressonador, e o material do painel e a vedação também influenciam a saída. Fornecemos guias de instalação e dimensões de recorte de painel para cada campainha de alarme, além de opções de montagem em flange, montagem em painel e montagem em PCB para que a campainha de alarme se encaixe no gabinete conforme projetado.
O valor de uma campainha de alarme não é apenas sua saída imediata; deve ser confiável ao longo de anos de serviço. Os engenheiros devem olhar além das especificações iniciais para a degradação potencial. É aqui que o sistema de qualidade do fabricante se torna fundamental quando você qualifica uma campainha de alarme.
Um indicador chave éTempo Médio entre Falhas (MTBF). Um fabricante respeitável fornece MTBF para uma campainha de alarme com base em testes ou padrões reais (por exemplo, MIL-HDBK-217). Uma campainha de alarme piezoelétrica, com construção em estado sólido, geralmente tem um MTBF mais alto do que uma campainha de alarme magnético com peças móveis. Nossa fábrica investiu em equipamentos de teste automatizados que monitoram continuamente o SPL e a frequência de cada campainha de alarme durante milhares de horas para validar o MTBF.
A confiabilidade não é apenas o componente ativo. As juntas de solda, as conexões dos fios e a integridade do invólucro de uma campainha de alarme são igualmente importantes. Para unidades montadas em painel, a resistência à vibração e a segurança da porca de montagem são essenciais – uma campainha de alarme que se solta devido à vibração perde o foco direcional e pode cair, criando um perigo. Projetamos cada campainha de alarme com alívio de tensão interno robusto e solda sem chumbo comprovada para resistência à fadiga.
Os engenheiros também devem pesar o efeito a longo prazo das tensões ambientais acima. Uma campainha de alarme com classificação IP67, mas com uma caixa instável aos raios UV, falhará em ambientes externos, mas não na água. Calor, umidade e radiação solar juntos degradam os materiais. Para qualificar a confiabilidade, procure uma campainha de alarme testada para exposição ambiental. Submetemos nossos produtos de campainha de alarme a testes de vibração, choque térmico e névoa salina que simulam décadas de serviço - combinados com uma fabricação robusta, isso garante que a campainha de alarme que você instala permaneça um guardião confiável da segurança.

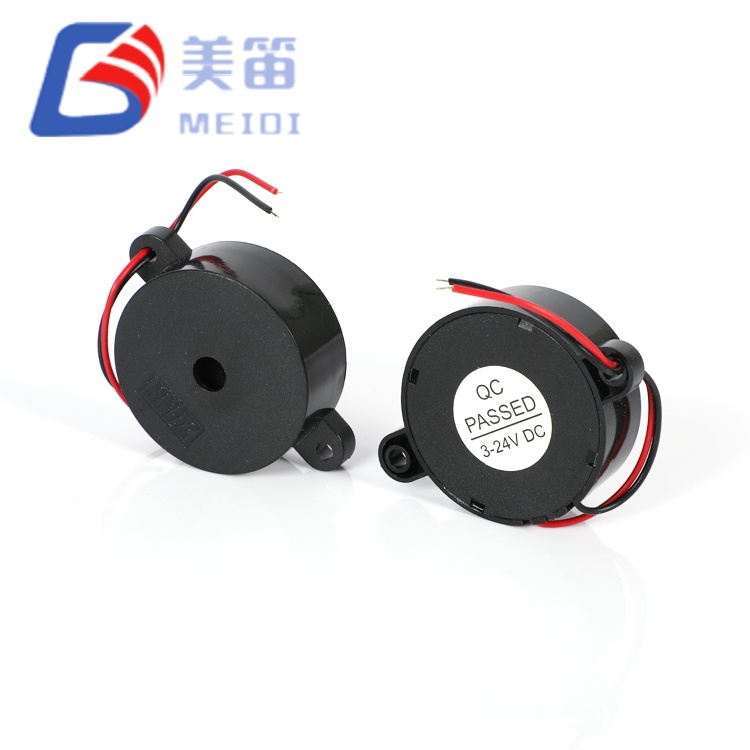

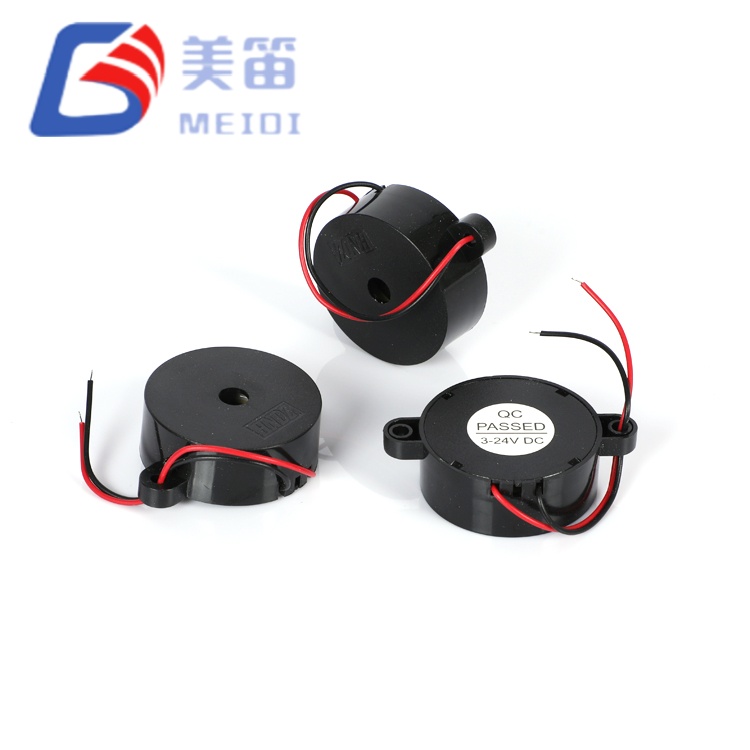

A tabela abaixo lista representantescampainhas de alarme piezo ativasdo nosso catálogo de produção (Jiangsu Meidi Intelligent Technology Co., Ltd.). Todas são unidades autônomas de 12 V CC que abrangem SPL mínimo de 80 a 100 dB, para que você possa ver como um único barramento de tensão cobre uma ampla gama de necessidades de volume, tamanho e temperatura. SPL é a classificação mínima do fabricante (medida de acordo com o padrão IEC, normalmente em 10 cm para um elemento vazio); sempre aplique a regra de duplicação de 6 dB por distância para sua posição de escuta ao especificar uma campainha de alarme.
| Modelo | Tipo | Tensão nominal | Frequência ressonante. | Min. SPL | Corrente operacional | Dimensões (mm) | Temperatura. Faixa |
|---|---|---|---|---|---|---|---|
| HND-2495 | Piezo, ativo | 12 V CC | 3400±300 Hz | ≥ 100dB | ≤ 30 mA | 24,0 × 9,5 | −20 a +70°C |
| HND-2410 | Piezo, ativo | 12 V CC | 3500±500Hz | ≥ 95dB | ≤ 20 mA | 24,0 × 10,0 |
−20 a +70°C |
| HND-2316 | Piezo, ativo | 12 V CC | 3000±500 Hz | ≥ 90dB | ≤ 10 mA | 23,0 × 16,0 | −20 a +80°C |
| HND-2616 | Piezo, ativo | 12 V CC | 2800±500Hz | ≥85dB | ≤ 35 mA | 26,0×16,0 | −30 a +85°C |
| HND-1407B-12V | Piezo, ativo | 12 V CC | 4000±500Hz | ≥80dB | ≤ 15 mA | 14,0 × 7,0 | −30 a +75°C |
Q1: Qual é a diferença entre uma campainha piezo e uma campainha magnética e qual devo escolher?
R: A diferença é a tecnologia de geração de som. As campainhas piezoelétricas usam um elemento piezoelétrico – estado sólido, altamente confiável, ideal para frequências mais altas (normalmente > 2 kHz) em baixa potência. As campainhas magnéticas usam uma bobina e um diafragma como um pequeno alto-falante; eles atingem frequências mais baixas e SPL mais alto (até 100+ dB), mas consomem mais corrente. Escolha piezo para confiabilidade e eficiência; escolha magnético onde um tom alto e grave deve eliminar o alto ruído ambiente.
P2: Como calculo o nível de pressão sonora (dB) necessário para minha aplicação?
R: A regra geral é que o alarme deve estar pelo menos 10–15 dB acima do ruído ambiente no ouvido do ouvinte. Meça o ruído ambiente com um medidor de som e, em seguida, leve em consideração a distância (o SPL cai ~6 dB por duplicação da distância). Adicione uma margem de 15 dB. Em um ambiente de 85 dB com o ouvinte a 4 m de distância, você precisa de pelo menos 85 + 15 + 12 (duas duplicações de 1 ma 4 m) = 112 dB a 1 m.
Q3: Por que a classificação IP é importante em uma campainha de alarme?
R: IP (Ingress Protection) define resistência à poeira e água. O primeiro dígito (0–6) classifica os sólidos; o segundo (0–8 ou 9K) avalia líquidos. Um dispositivo IP54 é protegido contra poeira e respingos; IP67 é à prova de poeira e protegido contra imersão. Em ambientes externos, de lavagem ou empoeirados, um IP mais alto evita corrosão interna ou curtos-circuitos que causariam falha na campainha de alarme exatamente quando necessário.
Q4: Uma campainha de alarme pode produzir tons diferentes?
R: Sim. Muitas campainhas de alarme modernas são multitonais ou programáveis. Um sinal de controle pode alternar o dispositivo entre um tom contínuo, um lamento pulsado e um sinal sonoro rápido para pré-alarme ou teste - normalmente por meio de design de múltiplas entradas (diferentes níveis de tensão ou sinais digitais) ou lógica integrada. Isso permite que um dispositivo cubra incêndio, gás, evacuação e sinalização de falha, reduzindo os componentes do painel.
Q5: Qual é a vida útil típica de uma campainha de alarme de alta qualidade?
R: Uma campainha de alarme piezo de design robusto normalmente funciona por dezenas de milhares de horas. Em condições normais, nossas unidades normalmente excedem 50.000 horas de operação contínua sem degradação significativa da produção. A vida útil é afetada por ambientes extremos e sobretensão. Nossa fábrica fornece uma folha de dados de confiabilidade completa, incluindo MTBF, para cada produto de campainha de alarme.
Selecionar a campainha de alarme correta é uma decisão crítica de engenharia que exige consideração cuidadosa de fatores acústicos, ambientais, elétricos e de confiabilidade. Não é uma decisão tomada levianamente ou apenas com base no preço. Uma campainha de alarme bem escolhida fornece avisos claros e inequívocos que protegem o pessoal e os ativos durante anos. Na Jiangsu Meidi Intelligent Technology Co., Ltd., construímos nossa reputação em soluções de campainha de alarme que atendem aos mais altos padrões de desempenho e durabilidade.
Se você está planejando um novo sistema ou atualizando um já existente, consulte nossa equipe técnica. Ajudamos você a navegar pelas complexidades da seleção da campainha de alarme e a escolher o dispositivo certo para sua aplicação.Contate-nospara uma revisão de projeto sem compromisso e solicite sua consulta técnica gratuita para garantir que seus sistemas de alerta sejam projetados para confiabilidade absoluta.
