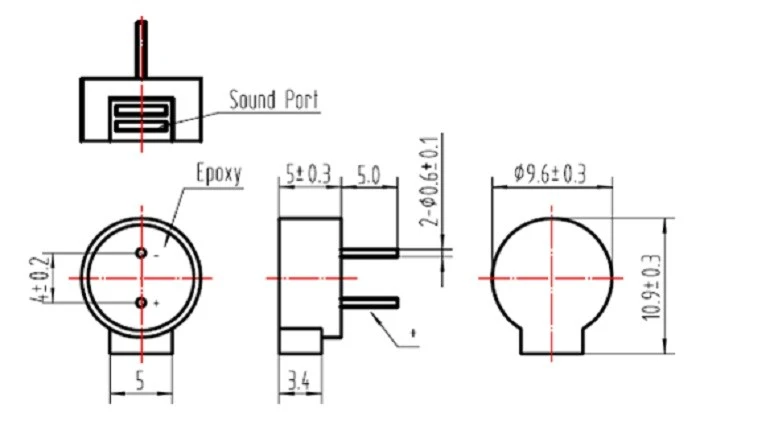

Pacote de furo passante de 9,6 × 5 mm para montagem direta em PCB
Frequência ressonante de 2700 Hz para saída tonal com unidade externa de onda quadrada
Impedância de bobina de 40Ω para circuitos de driver classe 5V
Min. Pressão sonora de 85dB a 10cm sob 5Vo-p, 2700Hz, ciclo de trabalho de 50%
Faixa de tensão operacional 4–6Vo‑p
Carcaça PPO preta classificada para operação de -30°C a +75°C

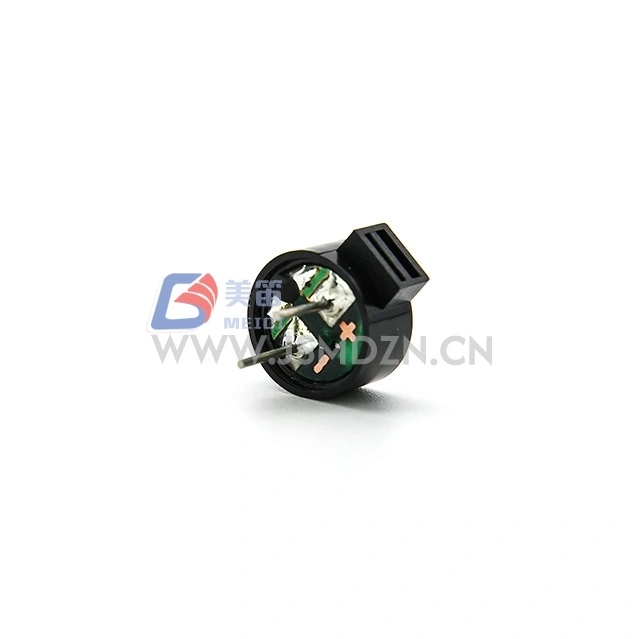

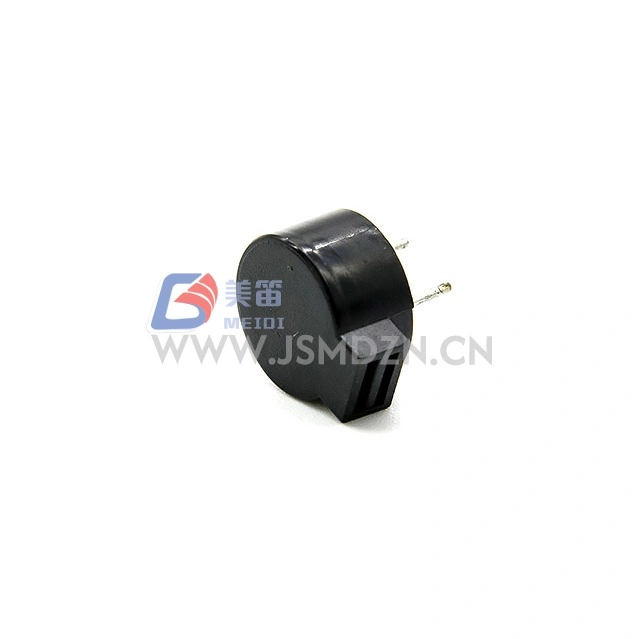

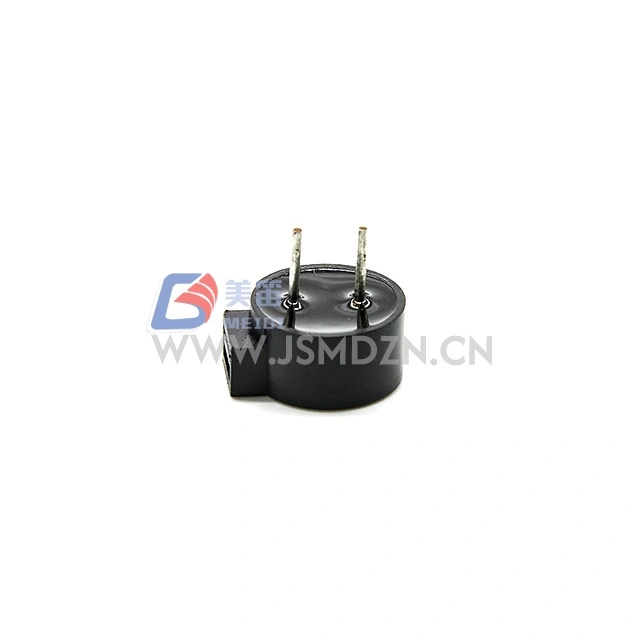

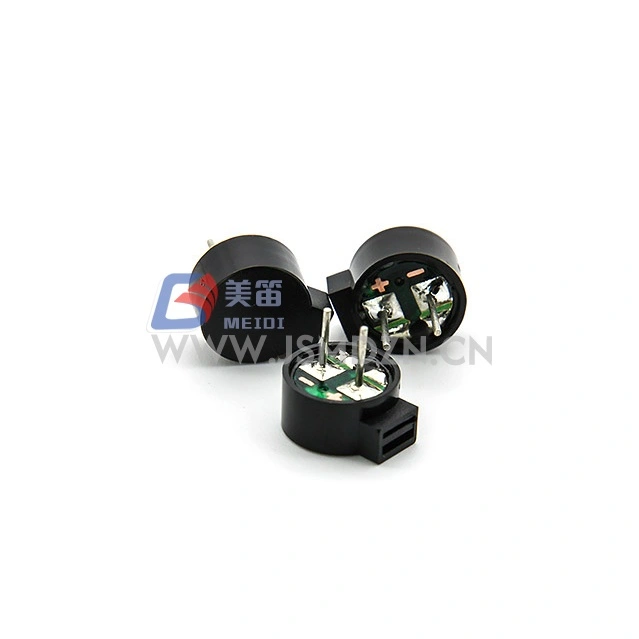

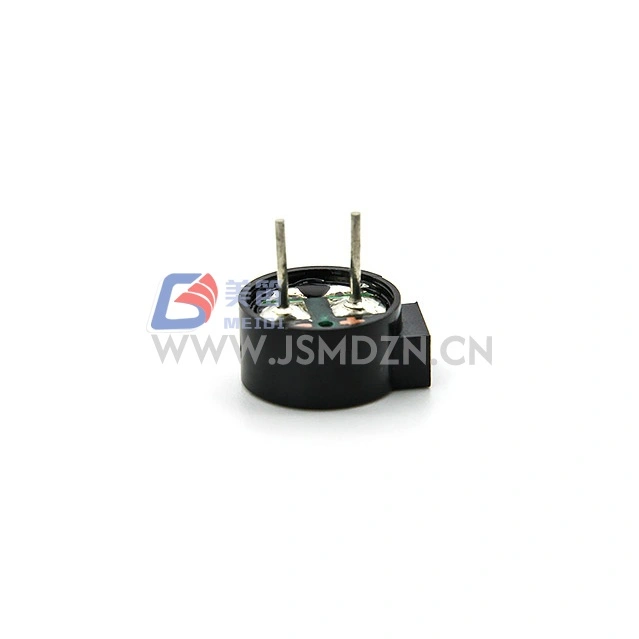

A campainha eletromagnética passiva passante MEIDI HN‑9650E 9,6x5mm é uma campainha eletromagnética passiva passante projetada para OEM classe 5V e sistemas industriais que precisam de feedback audível confiável de uma fonte de unidade externa. Avaliado em 5Vo‑p com frequência de ressonância de 2700 Hz e impedância de bobina de 40Ω, o HN‑9650E produz min. Pressão sonora de 85dB a 10cm e opera dentro de uma faixa de 4–6Vo‑p. A caixa preta do PPO suporta soldagem manual e por onda padrão, tornando-a adequada para painéis de equipamentos, unidades de alarme e indicadores de status.

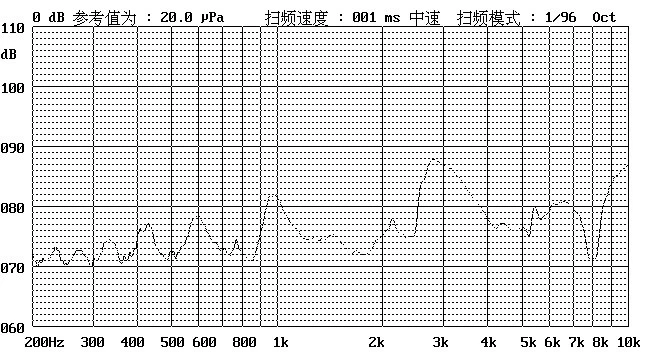

| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | — |
| Tensão nominal | 5Vo‑p | Referência de frequência ressonante |
| Tensão operacional | 4–6Vo-p | Pico do sinal de acionamento |
| Corrente nominal | Máx. 80mA | A 2730 Hz, serviço de 50%, onda quadrada de 5Vo‑p |
| Nível de pressão sonora | Min. 85dB | A 2730 Hz, serviço de 50%, 5Vo‑p, 10 cm |
| Resistência da bobina | 40±4Ω | A 25°C, CC |
| Frequência Ressonante | 2700Hz | Na tensão nominal |
| Temperatura operacional | -30℃ ~ +75℃ | — |
| Temperatura de armazenamento | -40℃ ~ +85℃ | — |
| Peso Líquido | Aprox. 1g | — |
| Material da Habitação | PPO preto | — |
| Proteção Ambiental | RoHS | — |
Condições de teste padrão: temperatura 25±3°C, umidade 60±10% UR, pressão 860–1060hPa
Nota: As condições de teste de corrente nominal e pressão sonora na especificação original referem-se a 2730 Hz, enquanto a frequência de ressonância é especificada como 2700 Hz. Entre em contato com a MEIDI para confirmar a frequência exata de teste para sua aplicação.
x
Painéis frontais do equipamento utilizando campainhas passantes para alarmes do operador
Sistemas de monitoramento de edifícios e instalações com tons de alerta sonoros
Fonte de alimentação e módulos conversores para alertas de temperatura excessiva
Dispositivos de caixa automático e quiosque para feedback de transações
Eletrônicos de consumo com circuitos de acionamento de nível lógico de 5 V
Controladores de processo que exigem indicação de status de 2700 Hz
| Requisito de projeto | Vantagem HN‑9650E |
| Saída acústica em formato passante | Min. 85dB SPL em um pacote de 9,6 × 5 mm |
| Compatibilidade do sistema 5V | Classificação 5Vo‑p com faixa operacional de 4–6Vo‑p |
| Montagem manual e automatizada | Cabos passantes para solda manual e por onda |
| Tolerância de fornecimento regulamentada | Tensão operacional máxima de 6Vo‑p |
| Faixa térmica estendida | Carcaça PPO entre -30°C e +75°C |
A MEIDI produz o HN‑9650E sob processos de fabricação controlados, incluindo inspeção de material recebido, verificação de resistência da bobina e testes acústicos para cada lote de produção. Cada lote passa por testes de confiabilidade que abrangem vida útil, temperatura alta/baixa, umidade, choque térmico, queda e vibração. Após qualquer um destes testes, o produto deve satisfazer os critérios de aceitação sem degradação funcional além da tolerância de pressão sonora especificada.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%–95% UR, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão, todas as 6 faces e 3 bordas, cai de 1,2 m de altura sobre uma placa de madeira grossa |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois podem afetar o desempenho elétrico.
1. Qual sinal de unidade o HN‑9650E requer?

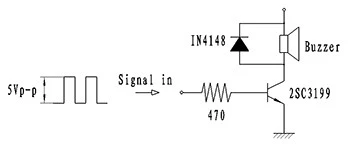

O HN‑9650E é um buzzer passivo e precisa de uma onda quadrada externa ou sinal PWM. Uma onda quadrada de 2700 Hz, ciclo de trabalho de 50% em 5Vo-p produz o valor mínimo nominal. Saída de 85dB a 10cm. Entre em contato com a MEIDI para obter notas de aplicação do circuito de acionamento.
2. O HN‑9650E pode ser acionado em níveis lógicos de 3,3 V?
A faixa operacional nominal é de 4–6Vo-p, portanto, 3,3V pode ficar abaixo da janela especificada do inversor. Use um estágio de buffer para atingir a faixa de 4–6Vo-p ou entre em contato com a MEIDI para obter orientação sobre o inversor de baixa tensão.
3. Como a resistência da bobina de 40Ω afeta o design do driver?
A bobina de 40Ω consome no máximo 80mA a 5Vo‑p. Confirme se o estágio do driver pode fornecer esta corrente com tensão de saturação e margem térmica suficientes.
4. Quais métodos de soldagem são compatíveis com a caixa PPO?
Os cabos passantes aceitam soldagem manual padrão e soldagem por onda. Limite a exposição térmica dentro da classificação de temperatura do invólucro. Entre em contato com a MEIDI para obter perfis de soldagem recomendados.
5. O pino HN‑9650E é compatível com outras campainhas com furo passante de 9 mm?
Entre em contato com a MEIDI para obter o desenho mecânico e o padrão de furo recomendado para verificar a compatibilidade do espaço com sua PCB.
Para fichas técnicas, notas sobre circuitos de acionamento, relatórios de testes de confiabilidade ou personalização OEM do HN‑9650E, entre em contato com a MEIDI. Nossa equipe oferece suporte a unidades de avaliação e engenharia de aplicação para integração de campainhas passantes.
