Unidade externa de onda quadrada a 2.400 Hz para saída acústica consistente
Impedância de bobina de 42Ω para layouts de PCB passantes
Diâmetro de 12 mm para layouts de PCB de furo passante comuns
Min. Pressão sonora de 85 dB a 10 cm sob condições nominais de acionamento
Faixa de temperatura operacional de -20°C a +70°C
Carcaça PPO preta compatível com processos de montagem através de furos

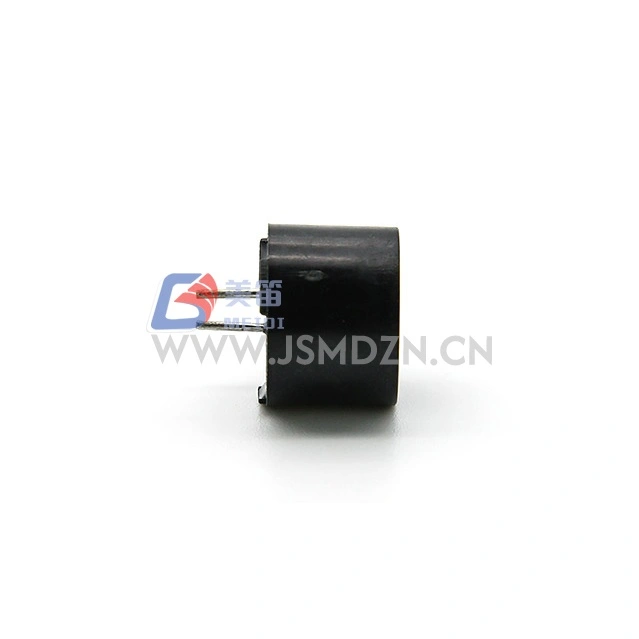

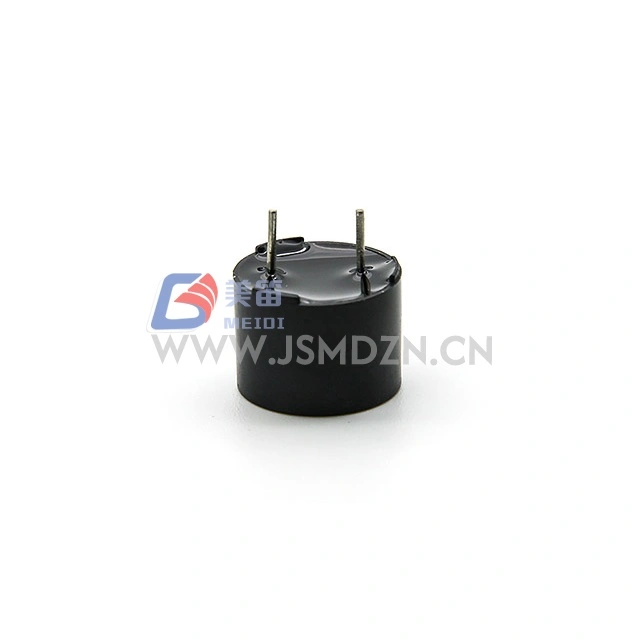

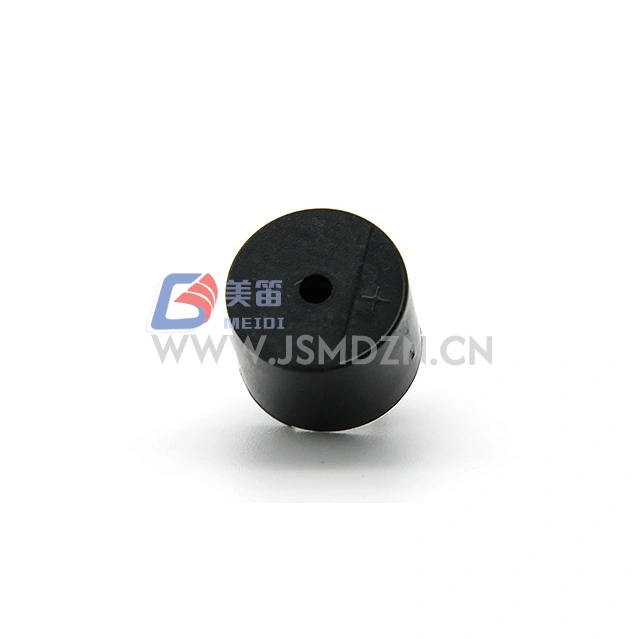

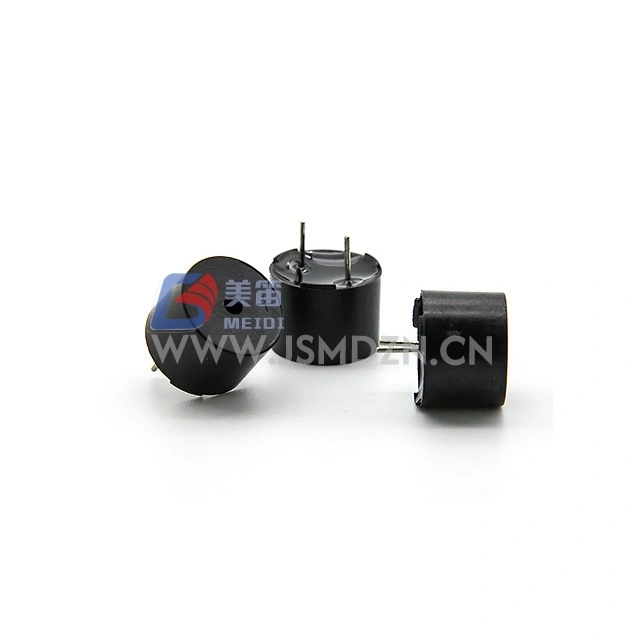

A campainha eletromagnética passiva passante MEIDI HN-1295 12 mm 2400 Hz é uma campainha eletromagnética passiva projetada para montagem passante em sistemas eletrônicos que exigem sinal de acionamento externo para geração de som. Com diâmetro de corpo de 12 mm, esta campainha integra-se em layouts de PCB comuns usados em painéis de controle industriais, sistemas de alarme, eletrodomésticos e equipamentos de diagnóstico.
A frequência ressonante de 2.400 Hz aceita sinais externos de acionamento de onda quadrada, permitindo feedback acústico consistente quando acionado na frequência nominal ou próximo a ela. Com uma tensão nominal de 5Vo-p e faixa operacional de 3 a 7Vo-p, o HN-1295 oferece flexibilidade no projeto de circuito de acionamento.
A resistência da bobina de 42Ω é selecionada para aplicações de montagem em furo passante. O invólucro PPO preto proporciona estabilidade estrutural para processos de montagem através de furos.
Arquitetura de unidade externa --- aceita sinais de onda quadrada a 2.400 Hz para geração de tom; requer excitação CA, a tensão CC por si só não produzirá som
Fator de forma do furo passante --- diâmetro de 12 mm com configuração de pinos para layouts de PCB padrão
Impedância de bobina de 42Ω --- para layouts de PCB passantes
Saída acústica estável --- Min. 85dB a 10cm quando acionado em 5Vo-p, 2400Hz, ciclo de trabalho de 50% de onda quadrada
Material do invólucro PPO --- invólucro preto para compatibilidade de montagem através do furo
Conformidade ambiental RoHS --- Sim
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | --- |
| Tensão nominal | 5Vo-p | Referência de frequência ressonante |
| Tensão operacional | 3--7Vo-p | Pico do sinal de acionamento |

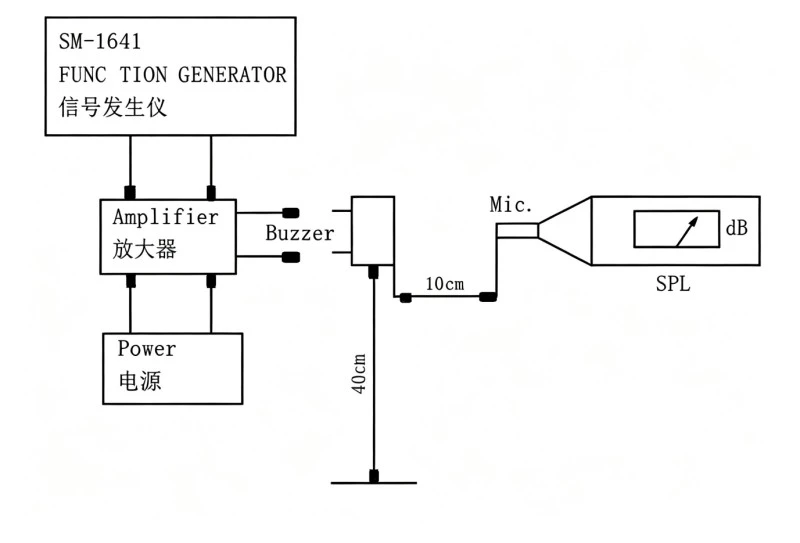

| Nível de pressão sonora | Min. 85dB | Em 5Vo-p, 2.400 Hz, serviço de 50%, 10 cm |
| Frequência Ressonante | 2.400Hz | Na tensão nominal |
| Resistência da bobina | 42±5Ω | --- |
| Corrente nominal | Máx. 80mA | Em 5Vo-p, 2.400 Hz, 50% de serviço |
| Temperatura operacional | -20℃ ~ +70℃ | --- |
| Temperatura de armazenamento | -30℃ ~ +80℃ | --- |

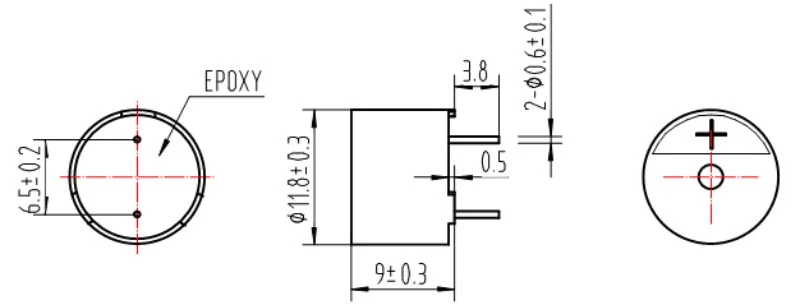

| Tamanho Externo | 12mm (diâmetro) | Corpo excluindo pinos |
| Peso líquido | Aprox. 1,5g | --- |
| Material da Habitação | PPO preto | --- |
| Regulamento de Proteção Ambiental | RoHS | --- |
Módulos de alarme de painel de controle industrial que requerem alertas acústicos
Sistemas de segurança e detecção de intrusão com designs de PCB passantes
Placas de controle de eletrodomésticos utilizando montagem de campainha padrão
Equipamento de diagnóstico e teste que necessita de indicação sonora de status
Sistemas PLC e de automação com saídas de drive
Unidades de fonte de alimentação ininterrupta para avisos de condições de falha
| Requisito de projeto | Vantagem HN-1295 |
| Layouts de PCB passantes | Diâmetro de 12 mm para montagem em PCB padrão |
| Frequência de tom de alarme consistente | Frequência ressonante de 2.400 Hz para caráter acústico uniforme |
| Compatibilidade do processo de montagem | Carcaça PPO preta para montagem através de furo |
| Conformidade ambiental | RoHS |
A MEIDI fabrica o HN-1295 com controle de qualidade em cada etapa da produção, desde o design do produto, compra e teste. Entre em contato com a MEIDI para obter detalhes de certificação.
Após qualquer um dos seguintes testes, o produto deverá atender aos critérios de aceitação: ausência de defeitos ou degradação na aparência e nas propriedades elétricas (exceto SPL); O SPL não deve diminuir em mais de 10 dB do SPL mínimo especificado na folha de dados.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%--95% RH, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre os ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão (todas as 6 faces e 3 bordas), caia de 1,2 m de altura em uma placa de madeira grossa ou placa de madeira dura de 5 cm |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico do produto.

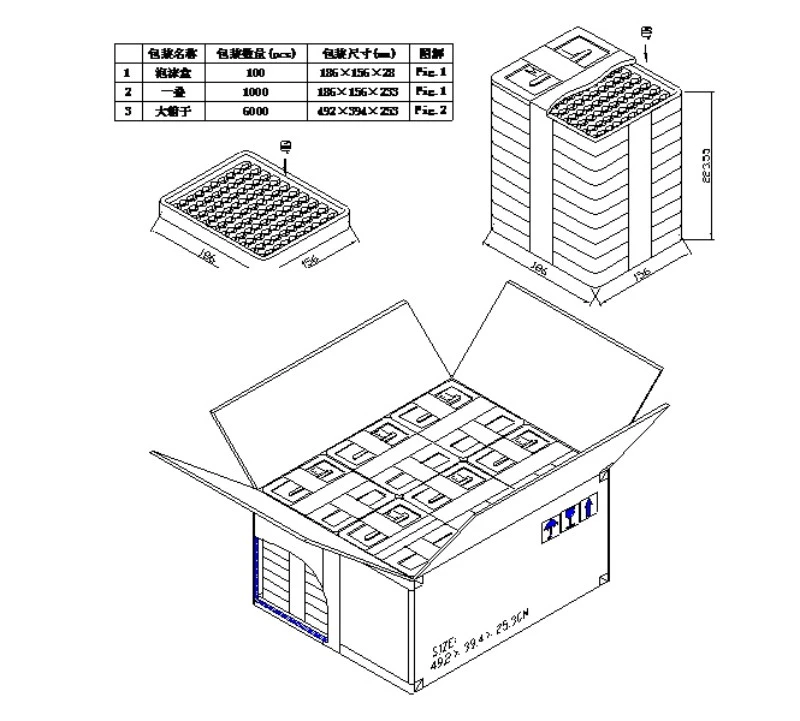

| Item | Especificação |
| Tipo de produto | BUZZER ELETROMAGNÉTICO |
| Quantidade | 6000 unidades |
| Volume da caixa | 52×41,5×27 CM |
1. Esta campainha requer um sinal de acionamento externo ou pode ser acionada com tensão CC?
Como uma campainha eletromagnética passiva, o HN-1295 requer um sinal CA externo --- normalmente uma onda quadrada em ou próximo de 2.400 Hz --- para gerar uma saída audível. A tensão CC por si só não produzirá som e poderá danificar a bobina através do fluxo contínuo de corrente.
2. Qual frequência de condução é recomendada para saída máxima de pressão sonora?

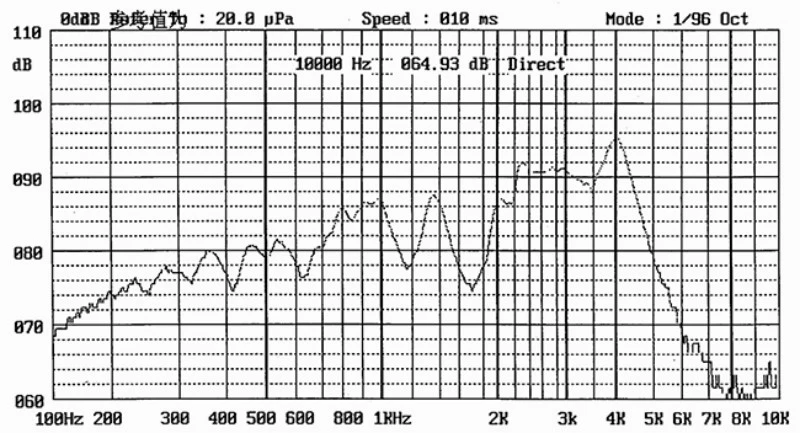

O SPL máximo ocorre na frequência de ressonância de 2.400 Hz. O SPL diminui significativamente quando fora da ressonância. Para min consistente. Saída de 85dB, drive a 2.400 Hz com onda quadrada de ciclo de trabalho de 50% a 5Vo-p.
3. Qual circuito driver é adequado para a impedância da bobina de 42Ω?
Configurações padrão de transistor NPN/PNP de coletor aberto com resistores pull-up são compatíveis. Para acionamento direto GPIO do microcontrolador, verifique se a porta pode fornecer ou drenar ≥80mA. Um diodo flyback é uma prática recomendada ao operar com cargas indutivas ou circuitos de relé.
4. Qual é o método de soldagem recomendado para esta campainha passante?
HN-1295 é compatível com processos padrão de soldagem por onda passante. Para soldagem manual, entre em contato com a MEIDI para obter especificações recomendadas de temperatura e duração.
5. Estão disponíveis frequências ressonantes personalizadas ou resistências de bobina?
Entre em contato com a MEIDI para dúvidas técnicas sobre configurações personalizadas.
Para fichas técnicas, notas de aplicação de circuito de acionamento ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
