Como conectar e acionar uma campainha: fiação para ativo, passivo, piezo e magnético (2026)

Como conectar e acionar uma campainha: guia de fiação para ativo, passivo, piezo e magnético (2026)

Como conectar e acionar uma campainha: guia de fiação para ativo, passivo, piezo e magnético (2026)

A fiação de um circuito de campainha parece trivial até que o primeiro protótipo fique silencioso, reinicie o microcontrolador ou queime um transistor. A razão pela qual ocorre a maioria das falhas no circuito da campainha não é o componente – é a confusão de tipos de sinal. Uma campainha ativa deseja CC constante; uma campainha passiva deseja uma onda quadrada; um elemento piezoelétrico se comporta como um capacitor enquanto uma bobina magnética devolve a tensão quando desligada. Este guia 2026 mostra como conectar e acionar um circuito de campainha corretamente para cada família comum, com topologias de circuito de acionamento reais, uma tabela de solução de problemas e especificações MEIDI verificadas.

Principais conclusões

  • Combine o sinal com o tipo.Uma campainha ativa soa em DC; uma campainha passiva precisa de PWM ou de uma onda quadrada externa. Alimentar o sinal errado é a causa número 1 de um circuito de campainha silencioso.
  • Respeite a polaridade nas campainhas ativas.Inverta os cabos e uma campainha ativa poderá nunca soar ou danificar seu oscilador interno.
  • Proteja o motorista.As campainhas magnéticas são indutivas – sempre adicione um diodo flyback e use um transistor quando a corrente exceder o que o pino GPIO pode fornecer.
  • Dirija em ressonância para obter volume.Cada campainha passiva tem uma frequência ressonante (geralmente 2,7–4 kHz); a saída fora da ressonância cai drasticamente.
  • Uma regra de imagem para páginas rápidas.Mantenha o artigo leve; uma única foto do produto é suficiente para ilustrar a peça sem deixar a página lenta.

1. Visão geral dos tipos de campainha: ativa x passiva, piezo x magnética

Antes de construir qualquer circuito de campainha, identifique o que você realmente possui. As quatro famílias se comportam de maneira diferente na bancada, e a fiação é decidida por duas questões: tem oscilador embutido e o som é feito por disco de cerâmica ou bobina?

Família Oscilador interno? Sinal de condução Polaridade Corrente típica Melhor uso
Piezo ativo Sim Tensão CC Polarizado (+/-) Muito baixo Alarmes de tom fixo, temporizadores
Piezo passivo Não Onda quadrada CA / PWM Geralmente não polar Baixo (1–10 mA) Melodias, alertas IoT
Magnético ativo Sim Tensão CC Polarizado (+/-) Moderado (≤30 mA) Feedback do aparelho
Magnético passivo Não Onda quadrada meia/completa Polarizado (+/-) Maior (≤80 mA) Alarmes industriais, SMD

Uma maneira limpa de diferenciá-los na bancada: conecte a peça a uma fonte de 5 V CC. Se emitir um bipe imediatamente, está ativo. Se permanecer silencioso, é passivo e precisa de uma fonte de frequência – exatamente a armadilha que faz o primeiro circuito da campainha parecer quebrado.

2. O que você precisa antes de conectar um circuito de campainha

Um circuito de campainha confiável é construído a partir de uma lista de materiais curta e previsível. Você não precisa de muito, mas cada parte tem uma função:

  • Campainha— o transdutor (piezo ou magnético, ativo ou passivo).
  • Fonte de energia— CC regulada, normalmente 3 V, 5 V ou 12 V, correspondente à classificação da peça.
  • Microcontrolador ou switch- Arduino, ESP32 ou um simples botão para bloquear o sinal.
  • Resistor limitador de corrente (100 Ω)— protege o MCU GPIO ao acionar um piezo diretamente.
  • Transistor NPN (2N2222 / BC547) + resistor de base de 1 kΩ— atua como uma chave para cargas de corrente mais alta.
  • Diodo flyback (1N4148)- essencial através de bobinas magnéticas para absorver contra-EMF.
  • Placa de ensaio, fios de jumper, multímetro— para montagem e solução de problemas.

3. Como conectar uma campainha ativa (piezo e magnética)

Uma campainha ativa já contém seu oscilador, portanto o circuito da campainha é apenas um interruptor de alimentação. A armadilha é a polaridade.

3.1 Fiação piezoelétrica ativa

Identifique o fio positivo (fio mais longo ou marca “+”). Conecte-o ao sinal/VCC e o fio negativo ao GND. Em um Arduino, defina o pinoALTOpara soar,BAIXOparar. Nenhum código do oscilador é necessário – o circuito interno faz o trabalho.

3.2 Fiação magnética ativa

A mesma lógica se aplica, mas uma campainha magnética ativa consome mais corrente. Se for avaliado em cerca de 30 mA, muitas vezes você pode conduzi-lo de um pino GPIO através de um resistor de 100 Ω; acima disso, use um transistor para não sobrecarregar o microcontrolador. De qualquer forma, mantenha a polaridade correta.

Por que uma campainha ativa silenciosa geralmente é um problema de polaridade

Se o circuito da sua campainha usar uma parte ativa e nada acontecer, troque os cabos. As campainhas ativas são polarizadas; revertê-los evita oscilações e pode danificar o IC interno. Uma parte passiva, por outro lado, geralmente funciona de qualquer maneira.

4. Como acionar uma campainha passiva (piezo e magnética)

Uma campainha passiva não possui oscilador, portanto o circuito da campainha deve gerar o tom. É aqui que entra o PWM ou um gerador de função.

4.1 Unidade piezo passiva

Conecte um terminal a um pino compatível com PWM e o outro ao GND. Use otom (pino, frequência, duração)funcionar no Arduino ou gerar uma onda quadrada na frequência ressonante. Como um piezoelétrico é capacitivo, nenhum diodo flyback é necessário e um resistor em série é opcional, mas protege o pino.

4.2 Acionamento magnético passivo

Uma campainha magnética passiva é indutiva. Conduza-o com uma onda quadrada através de um transistor e coloque um diodo flyback 1N4148 na bobina (cátodo no lado positivo). Sem o diodo, o campo magnético em colapso envia a tensão de volta ao microcontrolador quando o sinal para.

5. Topologias de acionamento de circuito de campainha: GPIO vs transistor vs push-pull

A topologia correta do drive depende de quão alto você precisa que o circuito da campainha tenha e quanta corrente a fonte pode fornecer.

Topologia Melhor para Partes principais Corrente máxima Oscilação de tensão
GPIO direto Piezo / SMD ativo de baixa corrente Pino MCU + resistor de 100 Ω ≤30 mA Fornecimento V
Driver de transistor Campainhas passivas ou de 12–24 V NPN (2N2222/BC547) + 1 kΩ base R + diodo 1N4148 ~600 mA Fornecimento V
Empurrar-puxar (ponte H) Saída mais alta, alarmes 2 transistores ou driver IC TC4427 Alto 2× alimentação V (≈ +6 dB)

Para SPL máximo, um estágio push-pull dobra a tensão pico a pico através do elemento, o que quadruplica a potência acústica e adiciona cerca de 6 dB. Essa é a topologia usada em campainhas de alarme externas e industriais, onde cada decibel conta.

6. Conectando uma campainha SMD em uma placa de circuito impresso

Campainhas de montagem em superfície, como MEIDI HN-9042W (SMD magnético passivo de 9 × 4,2 mm) ou MLT-1230 (piezo SMD) são colocadas por pick-and-place e refluídas com o resto da placa. Duas regras mantêm o circuito da campainha confiável na produção:

  • Siga o perfil de refluxo.As peças SMD piezo e magnéticas são sensíveis ao calor; permaneça dentro da temperatura e do tempo de pico recomendados.
  • Cuidado com a cavidade acústica.Um back-volume selado atrás do elemento pode adicionar 6–10 dB na ressonância, enquanto uma montagem em tela plana pode atenuá-lo. Teste no gabinete final antes de bloquear o layout.

7. Especificações reais da campainha MEIDI

A tabela abaixo utiliza parâmetros verificados do catálogo unificado MEIDI – sem valores estimados. Estas são as peças que você realmente colocaria ao construir um circuito de campainha de nossa linha.

Modelo Tipo Classificação V Operando V Frequência ressonante SPL Atual Tamanho
HMB1206-05 Ativo magnético 5V 3–7 V 2700Hz ≥85dB ≤30 mA 12,0×6,5mm
TMB12A05 Ativo magnético 5V 3–7 V 2.400Hz ≥85dB ≤30 mA 12,0×9,5mm
QMB-09B-05 Passivo magnético 5V 3–7 V 2700Hz ≥85dB ≤60 mA 9,0×5,5mm
HN-9042W Passivo magnético, SMD 3V 2–4 Vp-p 2730Hz ≥85dB ≤80 mA 9,0×4,2mm
HNR-1207PA5.0 Piezo passivo 5V 1–30 V 4000Hz ≥80dB ≤10 mA 12,5×7,0mm
MLT-1230 Piezo passivo, SMD 3V 1–25 V 4000Hz ≥80dB ≤5 mA 12×12×3,0mm

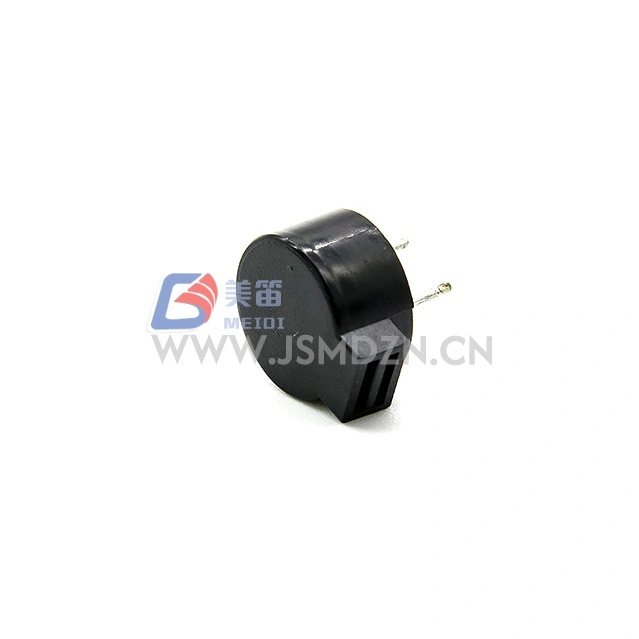

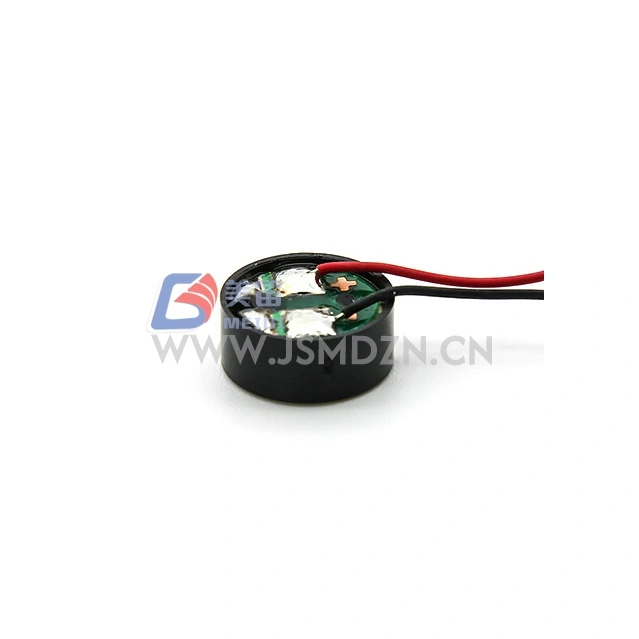

Para uma visão mais aprofundada da parte passiva do SMD, consulte nosso guia noCampainha passiva eletromagnética SMD de 9 × 4,2 mm, e para seleção piezo veja ocampainha piezoelétrica personalizada e guia OEM.

8. Solução de problemas de circuito de campainha

A maioria das falhas de campo em um circuito de campainha é mapeada para uma pequena lista de causas. Use esta tabela antes de trocar peças no circuito da campainha.

Sintoma Causa provável Consertar
Nenhum som Alimentação passiva apenas DC ou polaridade invertida em ativo Use PWM para passivo; marque +/− em ativo
Fraco ou quieto Dirigido para longe da frequência ressonante Drive em frequência ressonante (2,7–4 kHz)
Clicando apenas Campainha ativa acionada por tom()/PWM Alimente DC constante para campainha ativa
Redefinições de MCU Back-EMF da bobina magnética / irrupção Adicione diodo flyback + tampa de volume; usar transistor
Tom distorcido Ciclo de trabalho errado ou incompatibilidade de tensão 50% de onda quadrada; correspondência classificada como V

9. Erros comuns que matam um circuito de campainha

  • Tipo de sinal errado.Passivo precisa de um sinal oscilante; necessidades ativas DC. Misturá-los é a causa mais comum da campainha silenciosa.
  • Nenhum diodo flyback nas peças magnéticas.O back-EMF da bobina acabará por destruir o pino do acionador.
  • Condução magnética diretamente do GPIO.A corrente excede a classificação segura do pino – use um transistor.
  • Ignorando a ressonância.Uma campainha passiva acionada a 500 Hz de seu ponto ressonante pode cair de 10 a 15 dB.
  • Superaquecimento do SMD durante o refluxo.Siga o perfil ou o elemento despolariza.

10. Perguntas frequentes

Preciso de um resistor com campainha piezoelétrica?

Uma campainha piezoelétrica padrão é uma carga capacitiva e geralmente não precisa de um resistor limitador de corrente em série como um LED. Um pequeno resistor de 100 ohms entre o pino MCU e a campainha ainda é uma boa prática para proteger o GPIO. As campainhas magnéticas consomem corrente constante e precisam de um diodo flyback e, muitas vezes, de um transistor.

Posso conectar uma campainha diretamente a um pino do Arduino?

Somente campainhas piezoelétricas ou SMD ativas de baixa corrente classificadas abaixo de cerca de 30 mA podem ser acionadas diretamente de um pino GPIO. Campainhas magnéticas e tipos passivos que precisam de mais corrente devem usar um transistor NPN ou driver MOSFET mais um diodo flyback, caso contrário você corre o risco de danificar o microcontrolador.

Devo escolher uma campainha ativa ou passiva?

Escolha uma campainha ativa quando precisar apenas de um único tom fixo e desejar a fiação mais simples – ela soa assim que a alimentação CC é aplicada. Escolha uma campainha passiva quando precisar de melodias, tom variável ou padrões de alarme, porque ela é acionada por uma onda quadrada externa ou sinal PWM.

Por que minha campainha passiva apenas clica em vez de emitir um bipe?

Uma campainha passiva produz som somente quando recebe um sinal oscilante, como uma onda quadrada PWM. Se você alimentá-lo com CC constante ou se a fonte de alimentação ficar marrom, você ouvirá um clique sem tom. Use a função tone() ou um gerador de frequência na frequência de ressonância da campainha.

Quais certificações um fabricante confiável de campainhas deve possuir?

Para componentes de exportação, você deve procurar a gestão ambiental e de qualidade ISO 9001 e ISO 14001, além da conformidade com RoHS e REACH para restrição de substâncias perigosas. A MEIDI possui ISO 9001, ISO 14001, RoHS e REACH em toda a sua linha de campainhas piezo e magnéticas.

Precisa de especificações verificadas para seu próximo projeto?
MEIDI é um fabricante de campainhas de Jiangsu com 15 anos de experiência em exportação (fábrica estabelecida em 2011), certificada pela ISO 9001, ISO 14001, RoHS e REACH.Solicite uma ficha técnica e orçamento →

Escrito por Haya Liu, MEIDI. Este guia de fiação 2026 faz parte de nossa série de aplicações de campainha. Leitura relacionada:Campainha eletromagnética: princípio de funcionamento e como escolher.
