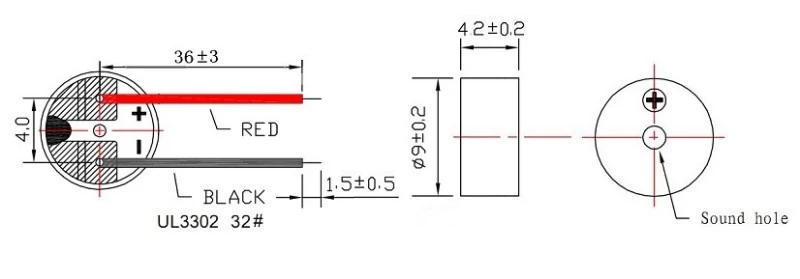

Área de montagem em superfície de 9 mm × 4,2 mm para montagens de PCB
Frequência ressonante de 2730 Hz para geração de tom com drive externo
Impedância de bobina baixa de 16Ω para interface GPIO de microcontrolador de 3,3V
Min. Pressão sonora de 85 dB a 10 cm quando acionado em 3Vo-p, 2730 Hz, ciclo de trabalho de 50%
Carcaça LCP preta com estabilidade térmica para perfis de refluxo sem chumbo
Faixa operacional 2-4Vo-p para níveis de alimentação lógica de 3,3V

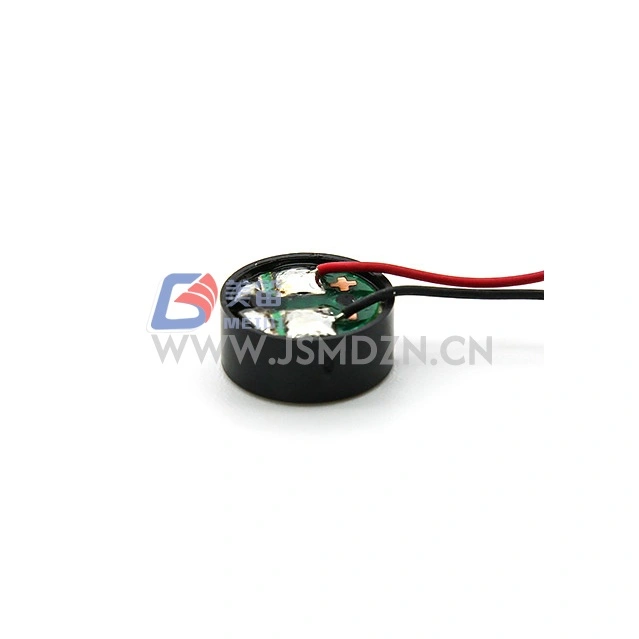

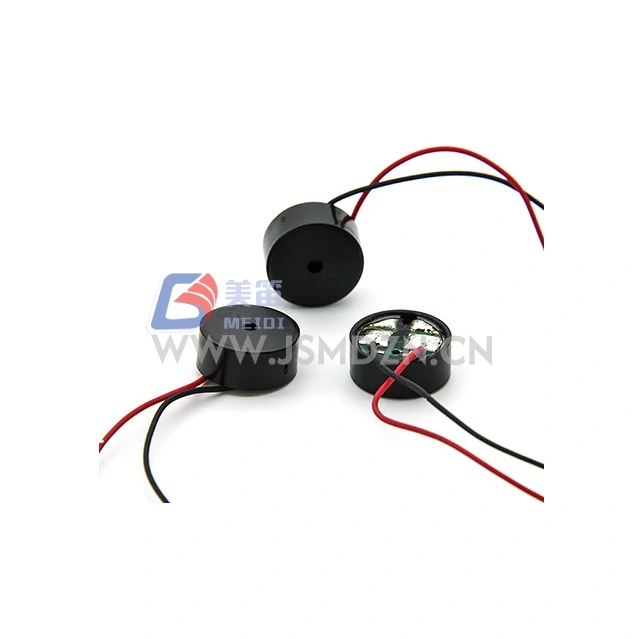

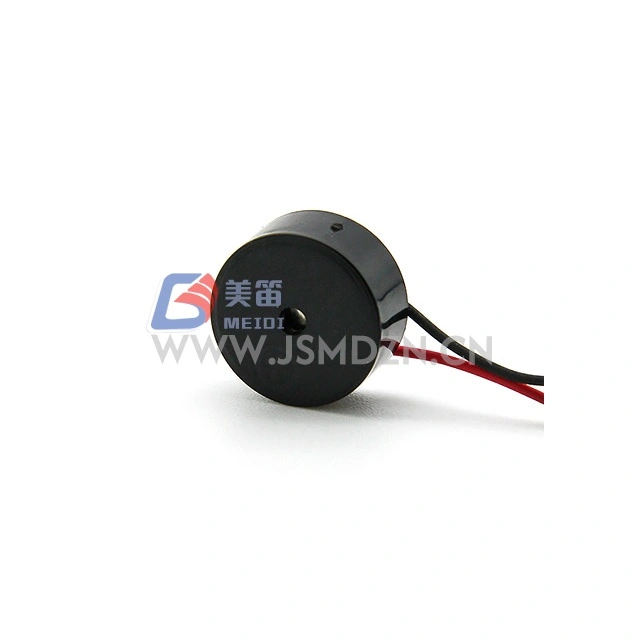

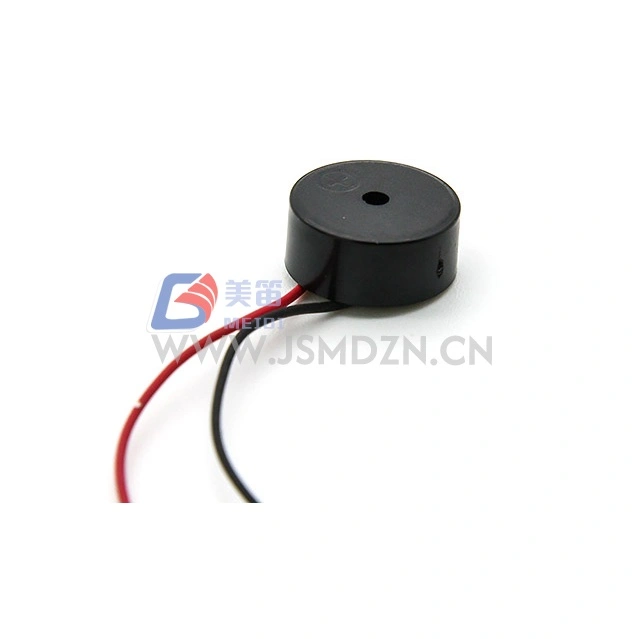

A campainha eletromagnética passiva SMD MEIDI HN-9042W 9x4,2 mm é uma campainha eletromagnética passiva de montagem em superfície em um pacote de 9 mm × 4,2 mm, para sistemas digitais de 3,3 V. A frequência ressonante de 2.730 Hz fornece um tom adequado para feedback do usuário, indicação de alarme e alerta de status do sistema em dispositivos eletrônicos compactos.
Com uma tensão nominal de 3Vo-p e amplitude operacional de 2-4Vo-p, o HN-9042W se alinha com trilhos lógicos padrão de 3,3V. A resistência da bobina de 16Ω permite a avaliação do inversor a partir de portas de microcontrolador compatíveis. O invólucro preto do LCP oferece retenção dimensional em temperaturas de refluxo elevadas.
Entre em contato com a MEIDI para obter assistência de referência cruzada ao migrar de produtos alternativos de campainha SMD de 3V.
Design otimizado para 3,3V --- classificação 3Vo-p com faixa de 2-4Vo-p para integração com fontes lógicas de baixa tensão
Impedância de bobina de 16Ω --- baixa resistência para avaliação com acionamento GPIO direto; verifique a classificação da corrente da porta para operação contínua
Frequência ressonante de 2730 Hz --- excitação de onda quadrada externa na frequência nominal produz saída acústica; A tensão DC não gerará som
Alto SPL em pacote compacto --- Min. 85dB a 10cm sob condições de acionamento de 3Vo-p, 2730Hz, ciclo de trabalho de 50%
Material do invólucro LCP --- invólucro de polímero de cristal líquido preto mantém a estabilidade dimensional sob condições de refluxo de montagem em superfície
Construção leve --- aproximadamente 1,0g por unidade
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | --- |
| Tensão nominal | 3Vo-p | Referência de frequência ressonante |
| Tensão operacional | 2-4Vo-p | Pico do sinal de acionamento |
| Corrente nominal | Máx. 80mA | A 2730 Hz, serviço de 50%, onda quadrada de 3Vo-p |

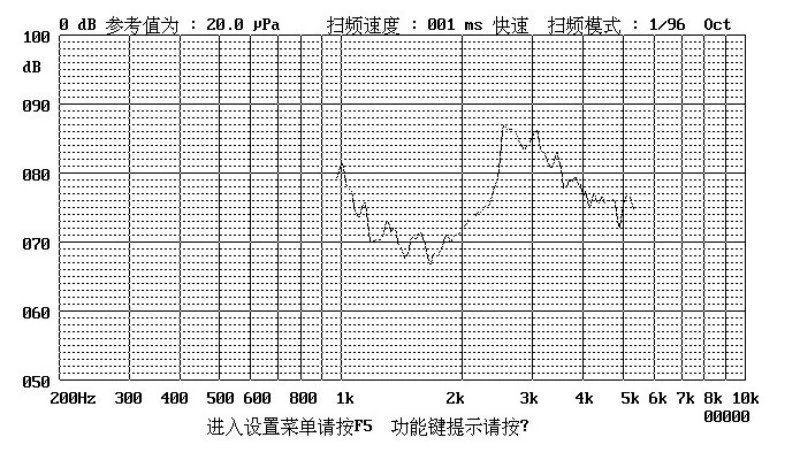

| Nível de pressão sonora | Min. 85dB | A 2730 Hz, serviço de 50%, 3Vo-p, 10 cm |
| Resistência da bobina | 16±3Ω | --- |
| Frequência Ressonante | 2730Hz | Na tensão nominal |
| Temperatura operacional | -20℃ ~ +70℃ | --- |
| Temperatura de armazenamento | -30℃ ~ +80℃ | --- |
| Peso Líquido | Aprox. 1,0g | --- |
| Material da Habitação | LCP preto | --- |
| Proteção Ambiental | RoHS | --- |

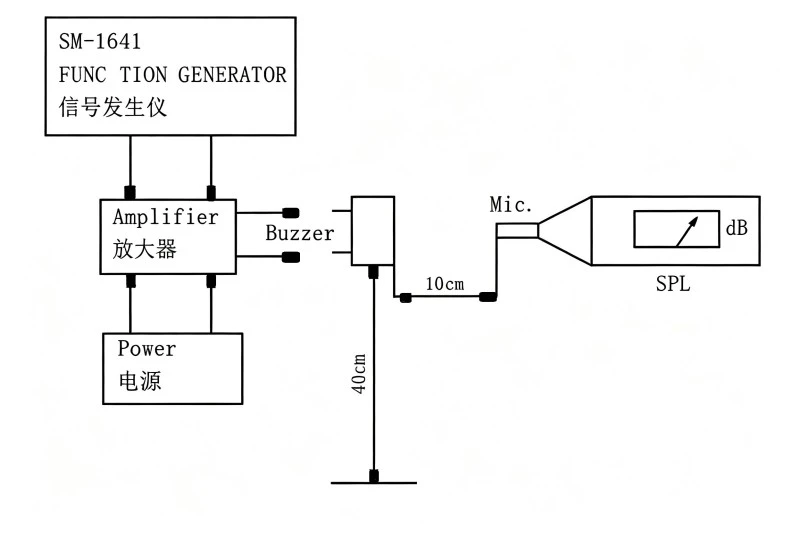

Condições de teste padrão: temperatura 25±3°C, umidade 60±10% UR, pressão 860-1060hPa
Nós de sensores IoT alimentados por bateria e módulos sem fio que exigem alertas sonoros compatíveis com 3,3 V
Placas de desenvolvimento incorporadas e kits de avaliação para geração de tons e feedback de interação do usuário
Módulos de controle industrial de baixa tensão com placas de expansão de E/S de 3,3 V para anúncio de status e falhas
Dispositivos inteligentes de medição e monitoramento de energia para tons de alerta de violação e limite
Controles remotos de eletrônicos de consumo e periféricos portáteis para sons de confirmação de pressionamento de botão
Placas controladoras de impressora 3D e interfaces de máquina CNC para operação completa e alertas de condição de erro
| Requisito de projeto | Vantagem HN-9042W |
| Integração de sistema 3,3V | Classificação 3Vo-p para trilhos lógicos padrão |
| Avaliação direta da unidade GPIO | A bobina de 16Ω permite a prototipagem inicial sem componentes de driver externos em portas compatíveis |
| Compatibilidade com refluxo em alta temperatura | O invólucro LCP resiste à deformação sob temperaturas de pico de soldagem sem chumbo |
| Saída acústica compacta | Min. 85dB SPL em pacote de 9 mm × 4,2 mm |
| Flexibilidade de baixa tensão | A faixa 2-4Vo-p acomoda curvas de descarga de bateria de íon de lítio e fontes reguladas de 3,3V |
A MEIDI fabrica o HN-9042W com processos de controle de qualidade, incluindo verificação de material de entrada, inspeção dimensional em processo e teste elétrico final sob condições padrão de 25±3°C, 60±10% de umidade relativa e 860-1060hPa. As propriedades do material do alojamento LCP são verificadas quanto à estabilidade dimensional antes da montagem.
Após qualquer um dos seguintes testes, o produto deverá atender aos critérios de aceitação: ausência de defeitos ou degradação na aparência e nas propriedades elétricas (exceto SPL); O SPL não deve diminuir em mais de 10 dB do SPL mínimo especificado na folha de dados.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%–95% UR, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão, todas as 6 faces e 3 bordas, cai de 1,2 m de altura sobre uma placa de madeira grossa |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico do produto.
1. Qual é a diferença prática entre os materiais de carcaça LCP e Noryl para campainhas SMD?
O LCP apresenta maior temperatura de deflexão térmica e menor absorção de umidade do que o Noryl, proporcionando maior estabilidade dimensional durante a soldagem por refluxo sem chumbo e em ambientes operacionais úmidos. Para aplicações onde as temperaturas de pico de refluxo excedem os perfis padrão ou onde a sensibilidade à umidade é uma preocupação, o invólucro LCP oferece vantagens.
2. O HN-9042W pode operar com uma fonte de 5 V com um resistor em série?
A tensão nominal é 3Vo-p com faixa operacional de 2-4Vo-p. A operação em 5Vo-p excede a tensão operacional máxima e pode resultar em corrente excessiva da bobina, superaquecimento ou danos permanentes. Se apenas uma fonte de 5V estiver disponível, use um divisor de tensão ou resistor em série para limitar a tensão da bobina dentro do máximo de 4Vo-p, contabilizando a resistência da bobina de 16Ω e a tensão de saturação do driver.
3. Como posso verificar se meu microcontrolador GPIO pode acionar esta campainha diretamente?

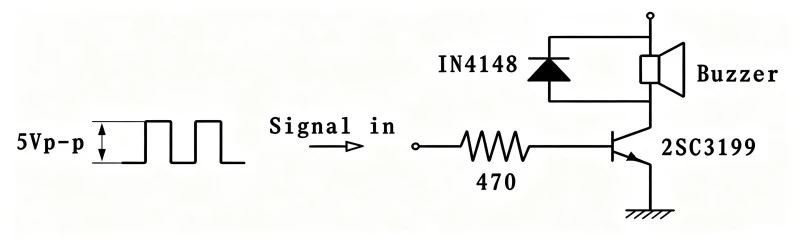

Verifique a folha de dados do seu microcontrolador para obter a corrente máxima absoluta por pino GPIO e os limites totais de corrente da porta. O HN-9042W consome até 80mA em 3Vo-p. Muitos microcontroladores de 3,3 V limitam a corrente GPIO a 8-25 mA por pino. Exceder esses limites pode causar danos à porta ou redução da vida útil. Para projetos de produção, um driver de transistor externo é a abordagem recomendada.
4. Qual variação do ciclo de trabalho é aceitável enquanto se mantém um SPL aceitável?
A folha de dados especifica um ciclo de trabalho de 50% para medição de SPL nominal. Pequenos desvios de 50% produzirão pequenas variações no SPL. Desvios significativos em direção a ciclos de trabalho muito baixos ou muito altos reduzem a corrente média da bobina e a saída acústica correspondente. Para um desempenho consistente, mantenha o ciclo de trabalho de 50% a 2.730 Hz.
5. A MEIDI oferece embalagens de fita e bobina para montagem automatizada?
Entre em contato com a MEIDI para obter opções de embalagem, incluindo especificações de fita e bobina, quantidades de bobinas e configurações de líder/reboque para seus requisitos de equipamento de coleta e colocação.
Para fichas técnicas, perfis de solda por refluxo, notas de aplicação de unidade GPIO ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
