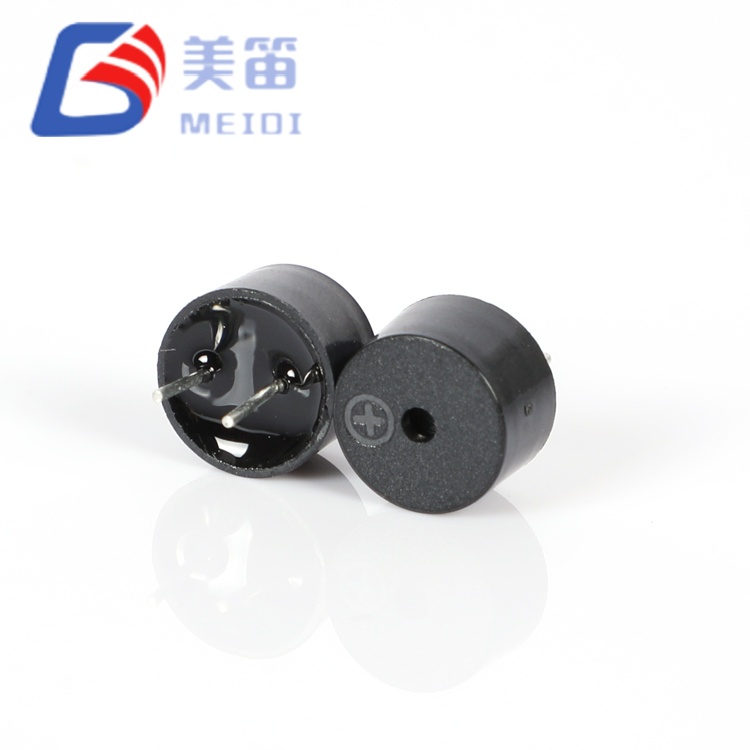

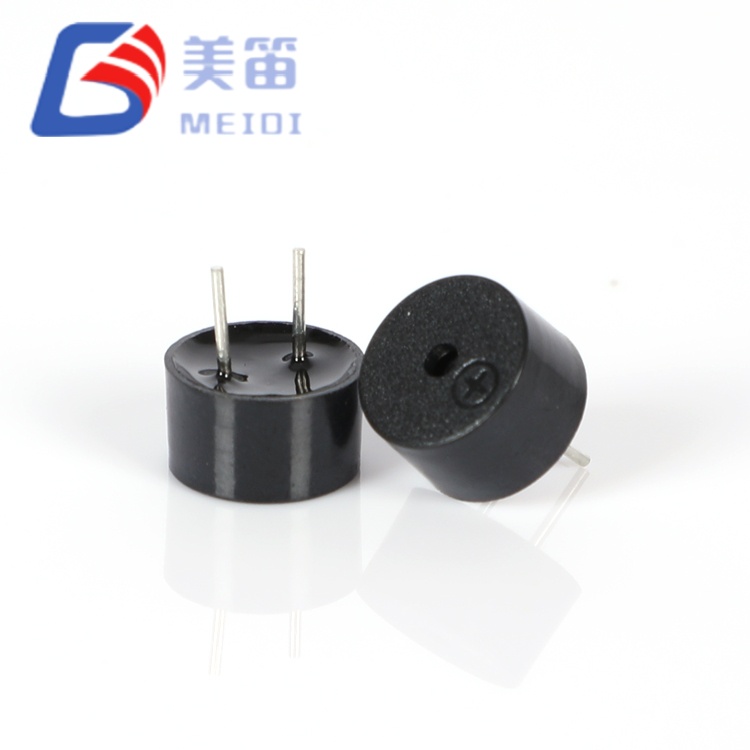

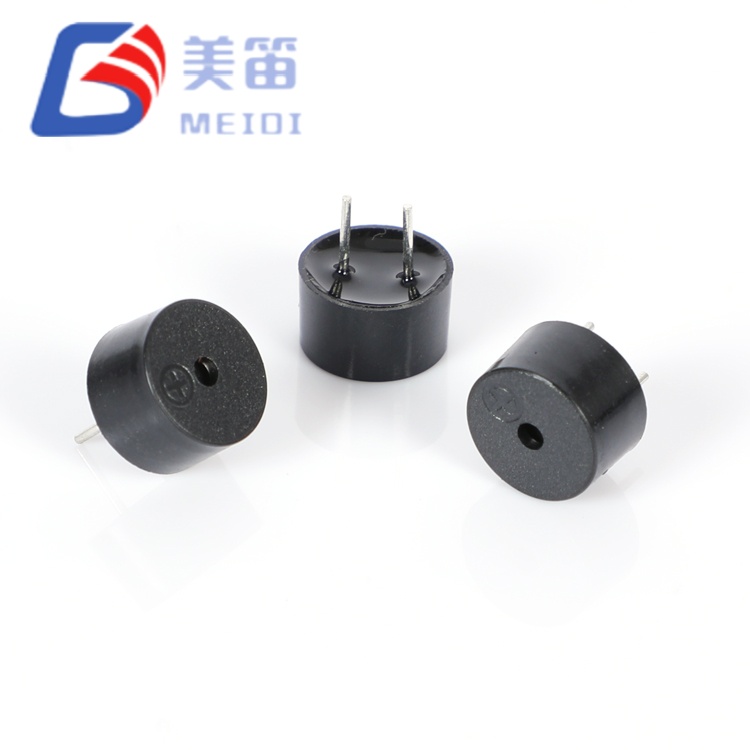

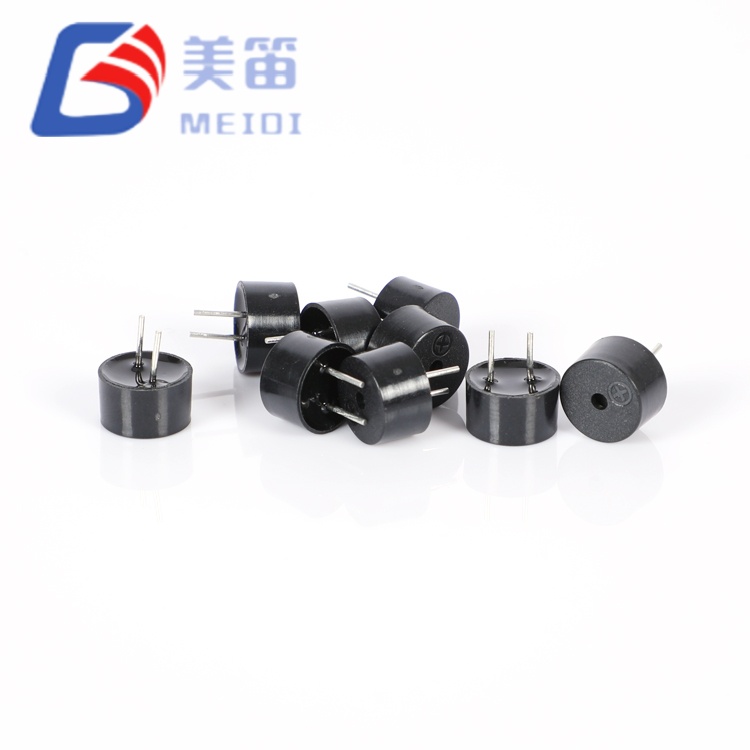

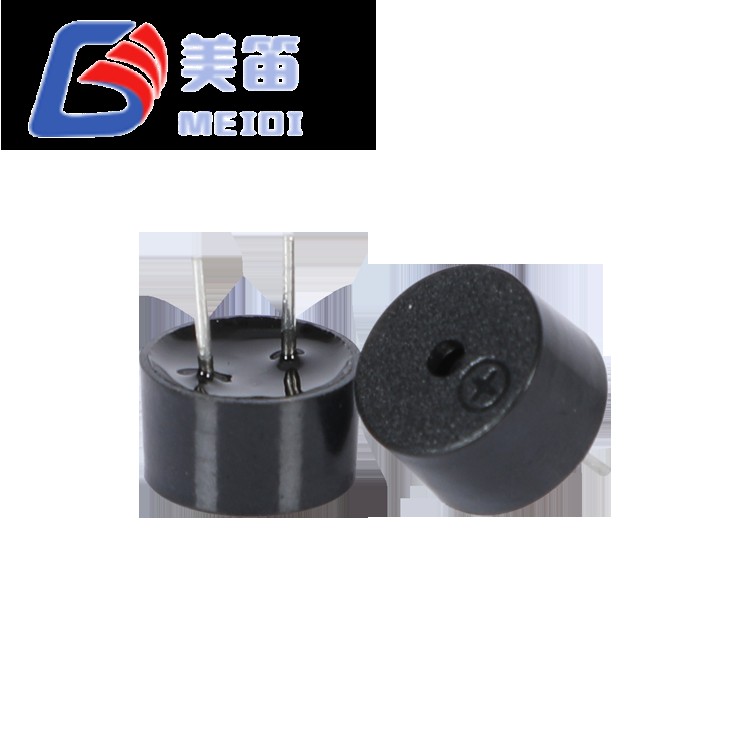

A campainha magnética passiva de 9 * 5,5 mm tem três campainhas eletromagnéticas passivas através de furos sob uma única plataforma mecânica de 9,0 × 5,5 mm. Duas resistências de bobina e duas frequências ressonantes permitem que os projetistas combinem a campainha com a tensão de alimentação e os requisitos tonais sem alterar o padrão de furos da PCB. A variante de 16Ω funciona de 1,5 V a 4,5 V para sistemas lógicos de 3,3 V e sistemas de íons de lítio; as variantes de 42Ω cobrem 3V a 7V para trilhos industriais de 5V. Nos três modelos, a pressão sonora excede 85 dB a 10 cm, e o corpo preto em PBT é otimizado para soldagem por onda e manual em montagem de processo misto.
Três perfis elétricos em uma única área de 9,0×5,5mm; nenhuma alteração de layout é necessária ao alternar entre arquiteturas de 3V e 5V.
O modelo de 16Ω, 3V, 2,7kHz é adequado para dispositivos alimentados por bateria e de nível lógico onde o acionamento direto do microcontrolador é preferido.
O modelo de 42Ω, 5V, 2,7kHz reduz o consumo de corrente em barramentos de acessórios industriais e automotivos padrão.
O modelo de 42Ω, 5V, 4,0kHz fornece a mesma interface elétrica com um tom de frequência mais alta para aplicações que se beneficiam de um alerta mais nítido.
Todas as variantes compartilham o mesmo espaçamento entre pinos passantes, portanto, projetos de reparo e modernização podem substituir campainhas obsoletas de 9 mm e 12 mm sem modificação da placa.
A pressão sonora mínima é de 85dB a 10cm em toda a série; amostras de produção normalmente atingem 87dB a 95dB.
| Parâmetro | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Tensão nominal | 3 V (CA) | 5 V (CA) | 5 V (CA) |
| Tensão operacional | 1,5 – 4,5 V | 3 – 7 V | 3 – 7 V |
| Resistência da bobina | 16±5Ω | 42±5Ω | 42±5Ω |
| Frequência Ressonante | 2700±300Hz | 2700±300Hz | 4000±300 Hz |
| Saída de som a 10 cm | ≥85dB | ≥85dB | ≥85dB |
| Corrente Operacional | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Amostra de intervalo SPL | 87,5–94,0dB | 91,5–94,7dB | 91,5–94,7dB |
| Amostra de faixa atual | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Compatibilidade de unidades | 3,3 V MCU GPIO, íon de lítio | Lógica 5V, barramentos industriais | Lógica 5V, barramentos industriais |
| Aplicações Típicas | Instrumentos portáteis, medidores inteligentes, eletrodomésticos | Alarmes industriais, acessórios automotivos, módulos PLC | Dispositivos médicos, painéis de segurança, sistemas de discriminação de tons |
Um único projeto mecânico abrange três variantes elétricas, permitindo que a arquitetura do drive seja finalizada sem alterar o layout dos furos da PCB.
A bobina de 16Ω é compatível com fontes de 3,3V, mantendo o estágio do driver simples; a bobina de 42Ω reduz a corrente nos trilhos de 5V.
Duas frequências ressonantes estão disponíveis: 2,7 kHz para penetração de ruído de baixa frequência e 4,0 kHz para uma qualidade tonal mais nítida.
A caixa PBT preta tolera soldagem por onda a 255°C e retrabalho manual a 360°C sem deformação ou mudança acústica.
O diâmetro de 9,0 mm e o passo de pino padrão tornam a série um substituto imediato para muitas campainhas herdadas de furo passante de 9 mm e 12 mm.
Cada unidade carrega um código de lote que remete à data de produção, registros de testes e lotes de matéria-prima, mantidos por dez anos.
| Parâmetro | Valor | Condições de teste |
| Tensão nominal | 3 V (CA) | Referência de frequência ressonante |
| Tensão operacional | 1,5 – 4,5 V (CA) | Pico do sinal de acionamento |
| Saída de som a 10 cm | ≥85dB | A 3 V, 2700 Hz, 10 cm |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Resistência da bobina | 16±5Ω | A 25 ℃, CC |
| Corrente Operacional | ≤ 80 mA | A 3 V, 2700 Hz |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |

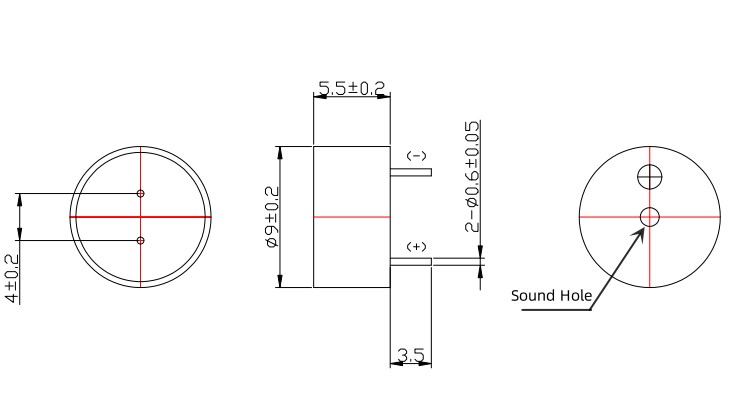

| Dimensão (Diâmetro × H) | 9,0 × 5,5 mm | Corpo excluindo pinos |
| Peso | 0,71g | Típico |
| Material da Habitação | Preto PBT | UL94 V-0 |
| Parâmetro | Valor | Condições de teste |
| Tensão nominal | 5 V (CA) | Referência de frequência ressonante |
| Tensão operacional | 3 – 7 V (CA) | Pico do sinal de acionamento |
| Saída de som a 10 cm | ≥85dB | A 5 V, frequência ressonante, 10 cm |
| Frequência Ressonante | 2700 ± 300 Hz / 4000 ± 300 Hz | Na tensão nominal |
| Resistência da bobina | 42±5Ω | A 25 ℃, CC |
| Corrente Operacional | ≤ 60 mA | Em 5 V |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |
| Dimensão (Diâmetro × H) | 9,0 × 5,5 mm | Corpo excluindo pinos |
| Peso | 0,71g | Típico |
| Material da Habitação | Preto PBT | UL94 V-0 |
| Método | Temperatura | Tempo | Máximo de passes |
| Soldagem por refluxo | 245±15°C | 180 ℃ pré-aquecer 40–70 s; 245 ℃ 3s | 3 |
| Soldagem por Onda ★ | 255±15°C | 4–6 segundos | 2–3 |
| Soldagem manual ★ | 360 ± 10 ℃ | 2–5 segundos | 2–3 |
★ Métodos preferidos para montagem através de furos. O invólucro PBT mantém a estabilidade dimensional nesses perfis, evitando o afrouxamento do terminal ou a distorção da cavidade acústica.
QMB‑09B‑03: instrumentos portáteis, medidores inteligentes de serviços públicos, placas de controle de eletrodomésticos de 3,3 V e sensores IoT alimentados por íons de lítio onde uma alimentação de célula única e acionamento GPIO direto são desejáveis.
QMB‑09B‑05: módulos de alarme PLC industriais, circuitos acessórios automotivos de 5V, controladores de refrigeração comercial e fontes de alimentação ininterruptas que se beneficiam de menor corrente de bobina.
QMB‑09B‑05 4KHZ: equipamentos de diagnóstico médico, painéis de intrusão de segurança, redes de alarme com discriminação de tons e produtos de consumo que exigem um alerta de tom mais alto.

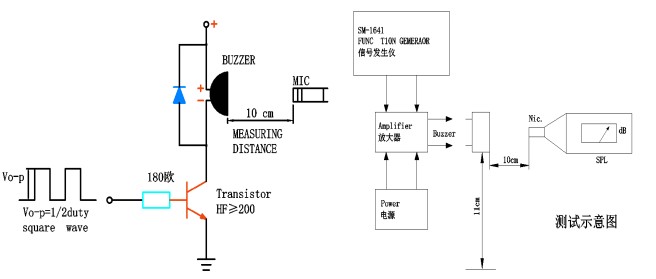

| Variante | Tipo de driver | Configuração | Notas |
| QMB‑09B‑03 | Microcontrolador GPIO | Push-pull 3,3V | Confirme se o pino pode fornecer pelo menos 70mA; adicione um diodo flyback na bobina. |
| QMB‑09B‑03 | Transistor de coletor aberto | NPN/PNP com pull-up | Um resistor de base de 1kΩ é um valor inicial típico. |
| QMB‑09B‑05 / 4KHZ | Saída lógica de 5V | Direto ou buffer | A bobina de 42Ω consome menos corrente; um buffer de transistor ainda é recomendado para cabos longos. |
| QMB‑09B‑05 / 4KHZ | IC de driver de campainha dedicado | Saída de onda quadrada | Combine a frequência de saída com a ressonância nominal da campainha para obter o volume máximo. |
| Todas as variantes | Amplificador de áudio | Onda senoidal ou quadrada | Certifique-se de que a impedância de saída do amplificador seja compatível com a resistência da bobina. |
Uma onda quadrada de ciclo de trabalho de 50% na frequência de ressonância (2,7 kHz ou 4,0 kHz) e tensão nominal produz a pressão sonora especificada. O drive fora de ressonância reduz a saída em aproximadamente 6dB por oitava.
| Situação de projeto | Vantagem da Série QMB‑09B |
| Tensão final do sistema ainda não fixada | Uma área ocupada aceita variantes de 16Ω ou 42Ω, para que o projeto da PCB possa prosseguir enquanto o trilho de alimentação está sendo confirmado. |
| Precisa avaliar 2,7kHz contra 4,0kHz | Mesmo circuito de acionamento e montagem, apenas o número da peça muda durante o teste acústico. |
| Reparando equipamentos legados com uma campainha obsoleta | O diâmetro de 9,0 mm e o passo padrão do pino geralmente correspondem diretamente às campainhas passantes de 9 mm e 12 mm. |
| Soldagem ondulada e retrabalho manual na mesma linha | O corpo PBT é selecionado especificamente para esses perfis térmicos, permanecendo dimensionalmente estável e acusticamente consistente. |
| Reduzindo a contagem de fornecedores | Três configurações elétricas são cobertas por uma única família mecânica, reduzindo a qualificação e a carga de trabalho de inventário. |
Com 0,71g, a campainha adiciona massa mínima à placa e o layout de pinos estabelecido acelera a integração. Os dados de amostra confirmam que todos os parâmetros se enquadram confortavelmente nas janelas publicadas.
A MEIDI Intelligent Technology produz componentes acústicos eletromagnéticos e piezoelétricos desde 2011. A fábrica verticalmente integrada da empresa em Jiangsu, China, abrange moldagem PBT interna, enrolamento de bobina de precisão, montagem automatizada e testes acústicos completos em linha. Um sistema de qualidade certificado pela ISO 9001 e um laboratório de confiabilidade dedicado apoiam a consistência exigida por programas industriais e automotivos de alto volume.
Cada lote de produção da série QMB‑09B passa por 100% de verificação de resistência da bobina e verificações estatísticas de frequência de ressonância. O nível de pressão sonora é confirmado em relação ao mínimo de 85 dB e a soldabilidade é testada de acordo com J‑STD‑002. A conformidade com RoHS e REACH é mantida, com declarações completas de materiais disponíveis. Um código de lote marcado na caixa fornece rastreabilidade até a data de produção, registros de testes e lote de matéria-prima por dez anos.
Q1: Como escolho entre os três modelos?
Comece com sua voltagem disponível. Para lógica de 3,3 V ou íon de lítio de célula única, o QMB‑09B‑03 (16Ω) é a escolha natural. Para trilhos industriais ou automotivos de 5 V, o QMB‑09B‑05 ou QMB‑09B‑05 4KHZ (ambos de 42Ω) reduzem a demanda de corrente. Em seguida, escolha o tom: 2,7 kHz para penetração de alerta de baixa frequência, 4,0 kHz para um som mais brilhante e distinto. Todos os três compartilham a mesma área, portanto, uma mudança tardia é simples.
P2: O QMB‑09B‑03 pode ser usado em 5V ou as peças de 42Ω em 3,3V?
Operar o modelo de 16Ω acima de 4,5V pode superaquecer a bobina. O modelo de 42Ω abaixo de 3V produzirá um nível sonoro significativamente mais baixo. Se você precisar de 16Ω a 5V, adicione um resistor em série para limitar a corrente; o SPL ainda cairá. Para sistemas de 3,3 V que exigem impedância mais alta, a variante de 16Ω é a melhor opção.
Q3: Qual é a diferença prática entre 2,7kHz e 4,0kHz em um ambiente real?
2,7 kHz tende a eliminar o ruído mecânico de baixa frequência, tornando-o adequado para pisos de fábrica e equipamentos externos. 4,0kHz está mais próximo do pico de sensibilidade auditiva humana, proporcionando um tom nítido e facilmente discriminado para dispositivos médicos, de segurança e de consumo internos. Ambos são igualmente robustos e confiáveis.

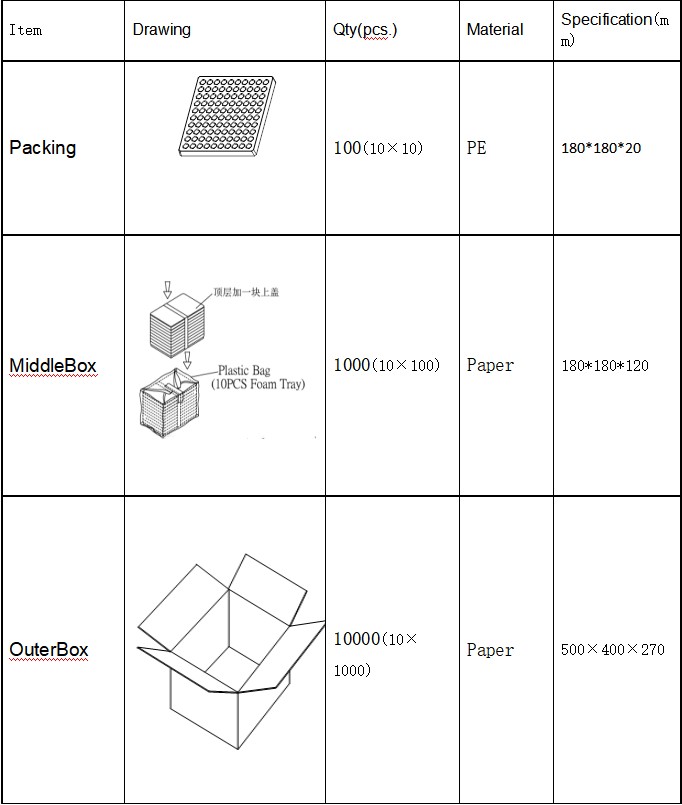

P4: Estão disponíveis comprimentos de grafite personalizados ou embalagens de fita e bobina?
Sim. A MEIDI pode fornecer formação de chumbo reto, torcido ou deslocado para layouts de PCB não padrão. Fita e bobina não são padrão para peças passantes, mas podem ser organizadas para linhas de inserção automatizadas. As quantidades mínimas de pedido e os prazos de entrega variam dependendo da modificação.
P5: Posso afastar a campainha de sua frequência de ressonância para obter um tom diferente?
O nível de som cai visivelmente quando a frequência do drive se afasta da ressonância. Para obter o volume máximo, mantenha-se dentro de ±5% da faixa nominal de 2.700 Hz ou 4.000 Hz. Se a sua aplicação precisar de uma ampla faixa de frequências, uma campainha piezoelétrica ou um alto-falante em miniatura seria uma escolha mais adequada.
Para verificação de referência cruzada com números de peças legados, amostras de avaliação de todas as três variantes ou configurações personalizadas de cabos, entre em contato com a equipe de peças de reposição MEIDI. As consultas de compatibilidade normalmente recebem uma resposta dentro de um dia útil, juntamente com desenhos de pinagem e notas de circuito de acionamento.
