Como funciona uma campainha eletromagnética e por que ela é essencial para sistemas de alerta modernos?

Umcampainha eletromagnéticaé um componente acústico eletrônico compacto que transforma energia elétrica em um alerta sonoro claro e confiável por meio de vibração eletromagnética. Compreender como funciona uma campainha eletromagnética ajuda engenheiros, compradores e designers de produtos a escolher o dispositivo de alarme certo para equipamentos industriais, eletrodomésticos, sistemas de segurança, dispositivos médicos e eletrônicos automotivos. Este guia explica o princípio de funcionamento, estrutura interna, especificações principais, parâmetros reais do produto, método de seleção, falhas comuns e aplicações práticas de campainhas eletromagnéticas, apoiado por 15 anos de experiência em fabricação de exportação na MEIDI.

O que é uma campainha eletromagnética?

Uma campainha eletromagnética é um dispositivo de som eletrônico que produz um tom audível usando uma bobina eletromagnética, um ímã permanente e um diafragma vibratório. Ao contrário de uma campainha piezoelétrica que depende da deformação cerâmica, uma campainha eletromagnética gera som por meio de vibração mecânica acionada por um campo magnético. A campainha eletromagnética é amplamente utilizada sempre que é necessário um tom de alarme simples, instantâneo e de baixo custo. A maioria das campainhas eletromagnéticas está alojada em uma pequena caixa de plástico e pode ser montada diretamente em uma placa de circuito impresso. Como a campainha eletromagnética possui uma estrutura simples, ela oferece desempenho estável e longa vida útil mesmo em ambientes exigentes.

Uma campainha eletromagnética moderna está disponível em pacotes passantes e de montagem em superfície (SMD), com tensões nominais de 1,5 V a 24 V. Fabricantes como a MEIDI desenvolvem soluções personalizadas de campainha eletromagnética para satisfazer diferentes requisitos industriais, comerciais e de consumo.

Como funciona uma campainha eletromagnética?

O princípio de funcionamento de uma campainha eletromagnética é baseado na indução eletromagnética e na vibração mecânica rápida. Quando uma tensão nominal é aplicada, a corrente flui através da bobina e cria um campo magnético. Este campo magnético atrai uma armadura que está conectada ao diafragma. À medida que a corrente é comutada por um oscilador interno ou por um sinal de acionamento externo, a armadura se move para frente e para trás e o diafragma vibra para criar ondas de pressão sonora no ar.

A frequência da vibração decide o tom do tom, enquanto o nível de pressão sonora, medido em decibéis (dB), decide o quão alto a campainha eletromagnética soa. Em uma campainha eletromagnética ativa, o oscilador é embutido, de modo que o dispositivo emite som assim que a energia é aplicada. Em uma campainha eletromagnética passiva, um sinal externo de onda quadrada deve ser fornecido para definir a frequência. Essa diferença é a coisa mais importante a entender antes de selecionar uma campainha eletromagnética para um novo design.

Estágio de Trabalho	Ação Principal	Resultado
Entrada de energia	Corrente elétrica entra na bobina	Cria energia eletromagnética
Reação Magnética	A força magnética move a armadura	Produz vibração mecânica
Movimento do Diafragma	O diafragma vibra continuamente	Gera sinais de alarme sonoros

Componentes principais de uma campainha eletromagnética

Uma campainha eletromagnética contém várias partes que trabalham juntas para produzir som. A bobina eletromagnética cria o campo magnético que impulsiona o movimento. O ímã permanente fornece uma referência magnética fixa para a armadura. O diafragma, geralmente um disco fino de metal, converte a força magnética em vibração. A armadura liga o circuito magnético ao diafragma. A caixa protege as peças internas contra poeira, umidade e impactos. Os pinos terminais conectam a campainha eletromagnética ao circuito externo.

A qualidade de cada componente afeta diretamente o nível de pressão sonora, a estabilidade da frequência e a vida útil da campainha eletromagnética. Os fabricantes profissionais concentram-se em processos de produção precisos para manter o desempenho consistente em todos os lotes.

Campainhas eletromagnéticas ativas vs passivas

Uma campainha eletromagnética ativa possui um circuito de acionamento integrado e produz um tom fixo em uma frequência definida quando energizada. Uma campainha eletromagnética passiva não possui oscilador interno; o usuário deve fornecer um sinal alternado para controlar a frequência e o tom. A campainha eletromagnética ativa é mais fácil de usar e ideal para alarmes simples e lembretes de status. A campainha eletromagnética passiva oferece controle de som flexível para melodias ou diferentes padrões de alerta.

Ambos os tipos compartilham o mesmo princípio básico de funcionamento eletromagnético. Ao escolher entre uma campainha eletromagnética ativa e passiva, considere se o dispositivo host pode gerar um sinal de acionamento e quanta personalização de som a aplicação precisa.

Especificações principais que você deve compreender

A seleção de uma campainha eletromagnética requer a leitura cuidadosa de sua ficha técnica. A tensão nominal e a faixa de tensão operacional mostram a entrada de energia segura para o dispositivo. A frequência ressonante, expressa em hertz (Hz), é o tom que a campainha eletromagnética produz. O nível de pressão sonora (NPS), expresso em decibéis (dB), mostra intensidade a uma distância fixa, geralmente 10 cm. A corrente nominal, medida em miliamperes (mA), indica quanta energia o dispositivo consome. A impedância, medida em ohms, é importante principalmente para os tipos passivos. Uma compreensão clara dessas especificações evita incompatibilidades e garante que a campainha eletromagnética funcione conforme esperado no produto final.

Parâmetros do produto da campainha eletromagnética

A tabela abaixo lista modelos representativos de campainhas eletromagnéticas da MEIDI e sua base de fabricação, com parâmetros reais extraídos do catálogo unificado de produtos. Esses valores ajudam os compradores a comparar uma campainha eletromagnética com as necessidades de uma aplicação específica.

Modelo	Tipo	Tensão nominal	Tensão operacional	Freqüência	SPL	Atual	Tamanho (mm)	Peso
TMB12A03	Ativo	3V	2–5 V	2400±300Hz	≥85dB	≤30 mA	12,0×9,5	1,7g
HMB1275-05B	Ativo	5V	3–7 V	2700±300Hz	≥85dB	≤30 mA	12,0×7,5	1,7g
HNT-9650-05	Ativo	5V	3–7 V	2700±300Hz	≥85dB	≤30 mA	9,6×5,0	0,78g
HNB09A05	Ativo	5V	3–7 V	2700±300Hz	≥85dB	≤30 mA	9,0×5,5	0,75g
MLT-9650Y-5V	SMD ativo	5V	4–7V	3000±300Hz	≥85dB	≤30 mA	9,6×9,6×5,0	1,5g
HN-1295	Passiva	5V	3–7 V	2.400Hz	≥85dB	≤80 mA	12,0×9,5	1,5g
QMB-09A-03	Passiva	3V	1,5–4,5 V	2700±300Hz	≥85dB	≤80 mA	9,0×4,2	0,68g

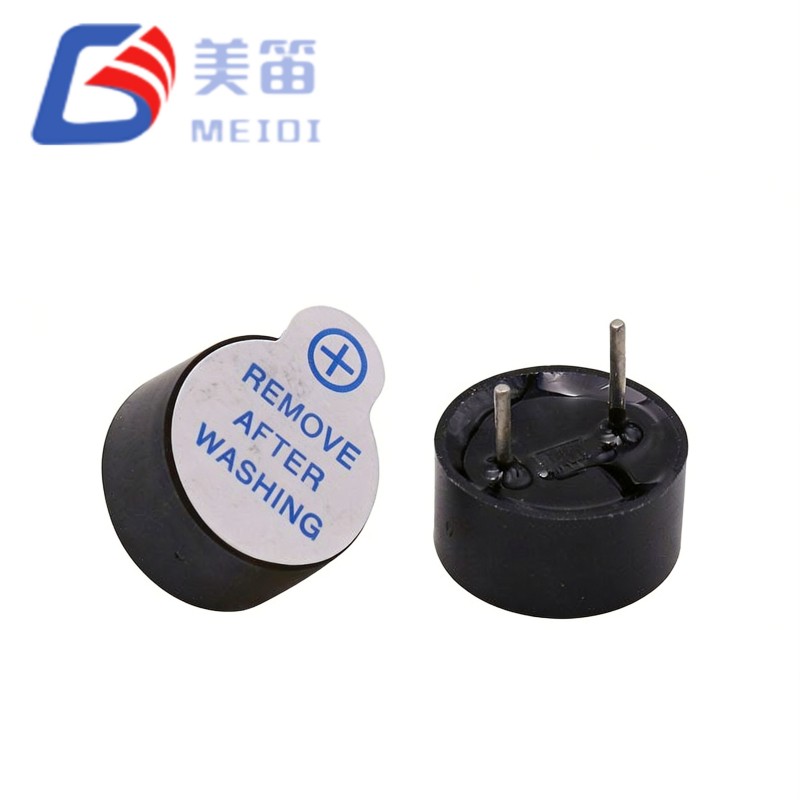

Para o catálogo completo de campainhas eletromagnéticas, incluindo versões SMD e de alta temperatura, visite o sitecategoria de produto de campainha eletromagnéticaou oCampainha 9650 eletromagnética ativapágina.

Por que escolher campainhas eletromagnéticas para sistemas de alerta

Os fabricantes de equipamentos escolhem uma campainha eletromagnética para sistemas de alerta porque ela oferece benefícios práticos que alto-falantes e módulos de áudio complexos não conseguem igualar pelo mesmo custo.

Vantagem	Descrição
Resposta rápida	A campainha eletromagnética produz um tom imediato no momento em que a energia é aplicada.
Tamanho compacto	Pacotes pequenos cabem em espaços de instalação apertados em placas lotadas.
Baixo consumo de energia	Os tipos ativos consomem apenas cerca de 30 mA, adequados para dispositivos de bateria.
Alta confiabilidade	A estrutura simples da campainha eletromagnética reduz os pontos de falha.
Fácil Integração	Pinos padrão e opções SMD atendem à maioria dos circuitos e linhas de montagem.

Campainha Eletromagnética vs Campainha Piezoelétrica

Tanto a campainha eletromagnética quanto a campainha piezoelétrica são dispositivos de alerta comuns, mas diferem em estrutura e casos de melhor uso. A campainha eletromagnética usa uma bobina, um ímã permanente e um diafragma. A campainha piezoelétrica usa um elemento cerâmico que dobra sob tensão. A campainha eletromagnética geralmente emite um tom de baixa frequência mais forte, enquanto a campainha piezoelétrica vence no consumo de energia ultrabaixo. A escolha entre eles depende do orçamento de tensão, volume e espaço da placa.

Recurso	Campainha Eletromagnética	Campainha Piezoelétrica
Estrutura	Bobina, ímã, diafragma	Elemento cerâmico piezoelétrico
Dirigir	Active possui oscilador integrado	Precisa de driver externo
Poder	Baixo a moderado	Muito baixo
Tipo de som	Tom de aviso claro	Sinal de alta frequência
Melhor para	Alarmes e notificações	Dispositivos compactos de baixo consumo de energia

Para uma comparação mais profunda, leia nosso guia sobre ocampainha piezoelétricae como complementa a campainha eletromagnética em designs mistos.

Aplicações comuns de campainhas eletromagnéticas

A campainha eletromagnética aparece em muitos setores devido à sua confiabilidade e capacidade de notificação instantânea.

Controle Industrial:Alarmes da máquina, sinais de alerta e instruções de operação.
Sistemas de segurança:Alertas para acessos não autorizados e emergências.
Eletrodomésticos:Microondas, máquinas de lavar e dispositivos inteligentes.
Eletrônica Automotiva:Sistemas de alerta e indicadores do painel.
Equipamento Médico:Notificações sonoras para dispositivos de monitoramento.
IoT e wearables:Peças compactas de campainha eletromagnética SMD para pequenos dispositivos.

Como selecionar a campainha eletromagnética correta

Selecionar a campainha eletromagnética correta significa equilibrar as necessidades elétricas, mecânicas e ambientais. Confirme primeiro a tensão nominal e a faixa de tensão operacional. Em seguida, combine o nível de pressão sonora em decibéis com o nível de ruído do ambiente. Escolha uma frequência que os usuários possam ouvir claramente. Decida entre montagem através de furo e SMD com base no layout da placa. Verifique a faixa de temperatura operacional e qualquer nível de proteção necessário. Por fim, verifique certificações como RoHS, REACH e CE.

Trabalhar com um fornecedor experiente como a MEIDI permite que os clientes recebam recomendações profissionais e uma campainha eletromagnética personalizada construída de acordo com os requisitos reais do projeto.

Dicas de instalação e fiação da campainha eletromagnética

A instalação correta mantém o bom desempenho da campainha eletromagnética por anos. Para uma campainha eletromagnética ativa, observe a polaridade e conecte a tensão nominal aos pinos marcados. Para uma campainha eletromagnética passiva, alimente um sinal de onda quadrada limpo dentro da frequência especificada. Mantenha a saída de som desobstruída pelo gabinete. Para os tipos SMD, siga o perfil de refluxo e evite o superaquecimento da bobina. Um layout cuidadoso evita a maioria das falhas de campo da campainha eletromagnética.

Problemas e soluções comuns de campainha eletromagnética

Problema	Possível causa	Solução
Sem som	Fiação errada ou baixa tensão	Verifique a polaridade e a faixa de tensão
Volume Baixo	Envelhecimento ou má montagem	Melhore a posição e substitua a unidade
Tom instável	Flutuação de tensão	Estabilize o fornecimento, teste a amostra
Vida Curta	Ambiente hostil	Escolha um modelo selado ou de ampla temperatura

Teste e Controle de Qualidade de Campainhas Eletromagnéticas

Uma campainha eletromagnética confiável deve passar por testes disciplinados. MEIDI verifica o nível de pressão sonora, frequência de ressonância, corrente nominal, aparência e vida útil nas linhas de produção. Com 15 anos de experiência em exportação, a base de fabricação controla o enrolamento da bobina, a colocação do ímã e o equilíbrio do diafragma para que cada campainha eletromagnética atenda às especificações declaradas. Os compradores recebem um desempenho de alarme consistente em pedidos grandes.

Tendências: Miniaturização e Campainhas Eletromagnéticas SMD

O mercado de campainhas eletromagnéticas está migrando para peças menores de montagem em superfície para IoT, produtos médicos e vestíveis. As famílias de campainhas eletromagnéticas SMD, como a série MLT, embalam uma bobina, um ímã e um diafragma em pacotes abaixo de 10 mm, mantendo um forte nível de pressão sonora. Essa tendência permite que os designers adicionem um alerta sonoro a dispositivos onde o espaço antes era muito apertado para uma campainha eletromagnética.

Perguntas frequentes

Q1: Qual é o objetivo principal de uma campainha eletromagnética?
R: A campainha eletromagnética fornece alertas sonoros, avisos, lembretes e sinais de status em equipamentos eletrônicos.

Q2: Qual é a diferença entre campainhas eletromagnéticas ativas e passivas?
R: Uma campainha eletromagnética ativa possui um oscilador integrado e soa em uma frequência fixa quando ligada. Uma campainha eletromagnética passiva precisa de um sinal de acionamento externo para definir seu tom.

Q3: Por quanto tempo uma campainha eletromagnética pode operar?
R: A vida útil depende da qualidade do projeto, condições operacionais, estabilidade de tensão e frequência de uso. Modelos de alta qualidade funcionam de forma confiável durante anos.

Q4: As campainhas eletromagnéticas podem ser personalizadas?
R: Sim. MEIDI pode personalizar tensão, nível de som, dimensões, terminais e montagem de acordo com as necessidades do cliente.

Q5: As campainhas eletromagnéticas são certificadas?
R: Os produtos padrão atendem aos requisitos RoHS, REACH e CE para exportação global.

Q6: Uma campainha eletromagnética SMD é tão alta quanto uma campainha passante?
R: As peças modernas da campainha eletromagnética SMD alcançam níveis de pressão sonora comparáveis em decibéis, economizando espaço na placa.

Conclusão

A campainha eletromagnética desempenha um papel importante nos sistemas eletrônicos modernos, fornecendo notificações sonoras rápidas, confiáveis e eficientes. Sua estrutura simples, forte adaptabilidade e ampla gama de aplicações fazem dele a escolha ideal para equipamentos industriais, eletrônicos de consumo, sistemas automotivos e dispositivos de segurança. A escolha da campainha eletromagnética certa requer atenção à tensão, saída de som, tamanho e ambiente.

A MEIDI continua a fornecer produtos confiáveis de campainha eletromagnética e soluções personalizadas que ajudam os clientes a melhorar o desempenho e a confiabilidade do produto. Se você precisar de suporte profissional para campainha eletromagnética, uma folha de parâmetros completa ou uma amostra personalizada, por favorContate-noshoje para mais informações.
