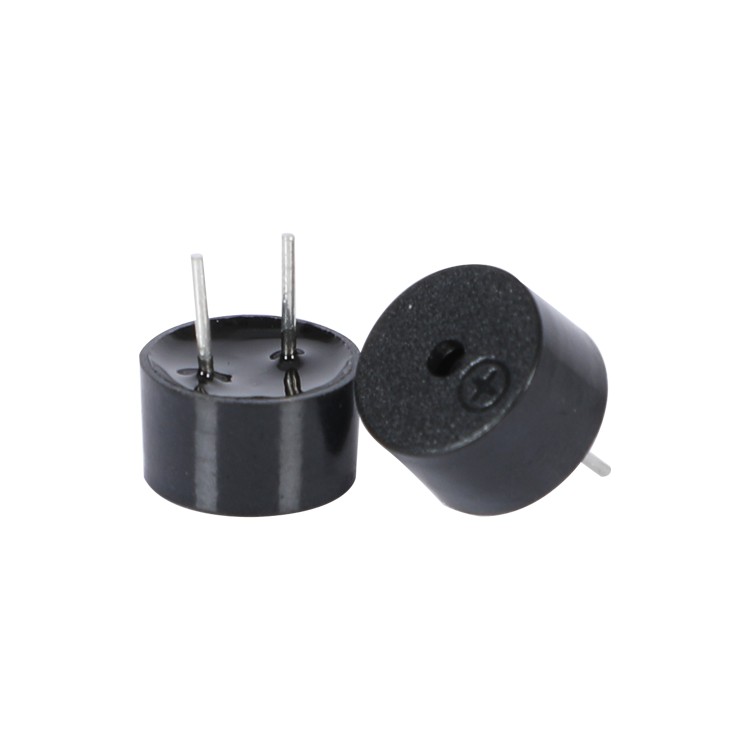

Uma campainha magnética passiva reduz o design à acústica essencial componentes: uma bobina, um ímã permanente e um fino diafragma ferromagnético. Não há oscilador integrado. Para gerar som, o usuário deve fornecer um corrente alternada ou um sinal DC comutado que corresponda à mecânica frequência ressonante do conjunto do diafragma. Isto coloca a responsabilidade para geração de tom no circuito host, mas em troca fornece controle sobre pitch, volume e ciclo de trabalho. Como a forma de onda do drive é gerado externamente, uma única saída PWM do microcontrolador pode acionar vários campainhas passivas em frequências diferentes, ou uma única campainha pode ser usada para produzir uma série de padrões de alerta.
O diafragma dentro de uma campainha magnética passiva se move em direção ao núcleo magnético quando a corrente flui através da bobina e retorna quando a corrente para. Repetir isso na ressonância mecânica produz o tom mais alto. O o projetista define a frequência do drive, o que significa que a mesma campainha pode ser operada ligeiramente fora de ressonância para produzir um tom diferente com volume reduzido, ou conduzido no ponto ressonante exato para pressão sonora máxima. A tensão amplitude do sinal do drive afeta diretamente o volume, e uma série um resistor pode ser adicionado para limitar a corrente de pico durante transientes de comutação. Comparado a umACampainha Piezoelétrica ativaou umCampainha Magnética Ativa, que bloqueia a frequência em um valor fixo oscilador interno, o tipo passivo é a opção mais adaptável quando o O sistema já possui um circuito gerador de tons instalado.
Campainhas magnéticas passivas são enroladas em impedâncias de bobina específicas, comumente 8Ω, 16Ω, 42Ω ou superior, que determinam o consumo de corrente em um determinado tensão de acionamento. Bobinas de impedância mais baixa podem fornecer saída de som mais alta, mas exigem mais corrente de acionamento, portanto a seleção envolve uma compensação entre volume e consumo de energia. As frequências ressonantes normalmente variam de 200 Hz a 3 kHz, com diafragmas maiores produzindo tons mais baixos. Designers costuma usar umCampainha Eletromagnéticadeste tipo ao lado umCampainha piezoelétricaou umPiezoelétrico Passivo Campainhaem sistemas de alarme multitonal, onde a unidade magnética controla a banda de baixa frequência e o elemento piezoelétrico cobrem os mais altos frequências.

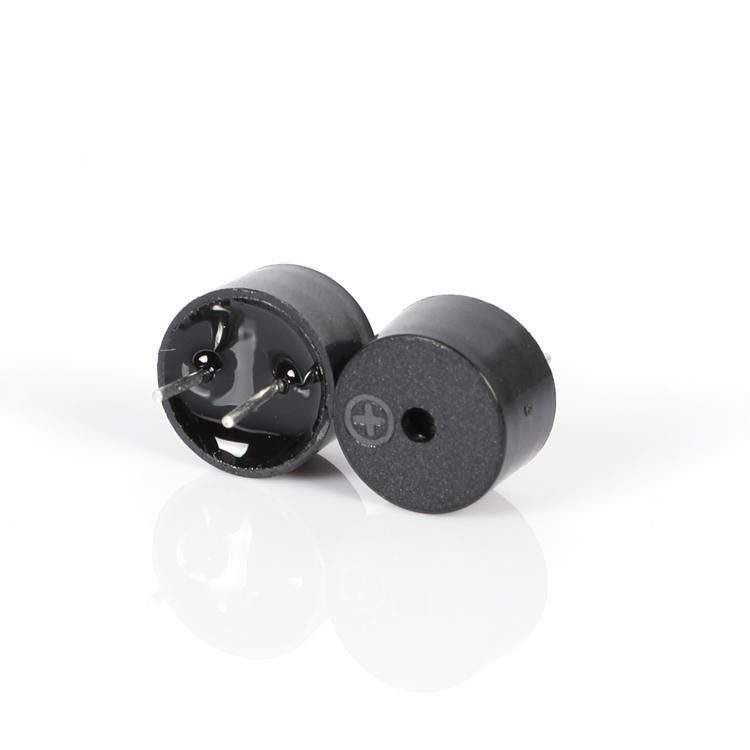

Essas campainhas estão disponíveis em furo passante, fio condutor e montagem em superfície formatos. A versão com pino passante é adequada para placas soldadas por onda, enquanto modelos com fio permitem que a campainha seja posicionada longe da PCB principal para melhor acoplamento acústico ao painel frontal. UmCampainha passiva magnética SMD fornece a mesma unidade externa características em um pacote compatível com refluxo, adequado para automação montagem de alto volume. Durante a montagem, o diafragma exposto deve ser mantido desobstruído de fluxo, revestimento isolante e outros contaminantes que podem carregar o superfície vibratória e reduzir a produção.
Campainhas magnéticas passivas são usadas sempre que um sistema já gera sinais de audiofrequência. Em produtos eletrônicos de consumo, eles fornecem teclas pressionadas feedback e tons de alarme em dispositivos que possuem um microcontrolador dedicado com saídas de temporizador sobressalentes. Módulos de painel automotivo os utilizam para cliques de piscas e avisos sonoros, acionados pela unidade de controle da carroceria. Painéis de alarme de segurança e sistemas de intercomunicação os empregam para produzir padrões de alerta distintos que diferenciam intrusão, incêndio e status notificações. PLCs industriais e controladores embarcados também incorporam essas campainhas para indicação de falha local, onde o tom pode ser variado pelo programa de controle sem alterar o hardware.
MEIDIproduz campainhas magnéticas passivas em linhas que integram sistemas automatizados enrolamento de bobina, formação de diafragma e montagem de ímã. Cada lote é amostrado para impedância, frequência de ressonância e nível de pressão sonora, com os dados registrado em relação à data de produção para total rastreabilidade. A ISO9001 estrutura de qualidade também inclui testes periódicos de confiabilidade para choque, vibração e resistência ao calor da solda. Para projetos OEM que exigem uma impedância de bobina específica ou uma geometria de caixa personalizada, a engenharia da MEIDI equipe pode fornecer protótipos rápidos e relatórios de caracterização antes comprometendo-se com a produção em volume. Isso permite que os projetistas verifiquem o desempenho acústico em seu recinto real antes de finalizar a conta de materiais.
Posso acionar uma campainha magnética passiva diretamente de um pino do microcontrolador?
Sim, desde que o pino possa fornecer a corrente necessária no nível pretendido tensão de acionamento. Muitos microcontroladores de 3,3 V e 5 V podem gerar alta impedância campainha passiva diretamente através de um resistor limitador de corrente. Para mais alto saída ou para bobinas de baixa impedância, um buffer de transistor é recomendado.
Como o som de uma campainha passiva magnética difere de uma campainha passiva piezoelétrica?
Os tipos magnéticos produzem um tom mais quente e cheio em frequências mais baixas, enquanto campainhas passivas piezoelétricas geram um som mais nítido e agudo. A versão magnética também tende a ter uma ressonância mais ampla, fazendo com que o volume menos sensível a pequenas variações de frequência no sinal do drive.
Uma campainha magnética passiva requer um diodo flyback?
A indutância da bobina pode gerar picos de tensão quando o sinal do drive é trocado. Na maioria das aplicações de baixa tensão, a resistência interna do bobina e a baixa tensão de alimentação mantêm esses picos dentro de limites seguros. Quando acionado em tensões mais altas ou através de um transistor, um pequeno diodo flyback através dos terminais da bobina pode proteger o dispositivo de comutação.
A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.
| Modelo | Imagem do produto | Tensão Nominal (Vo-p) | Tensão operacional (Vo-p) | Nível de pressão sonora @10cm (dB) | Corrente operacional (mA) | Impedância da Bobina (Ω) | Frequência Ressonante (Hz) | Temperatura operacional (℃) | Peso (g) | Dimensões (mm) |

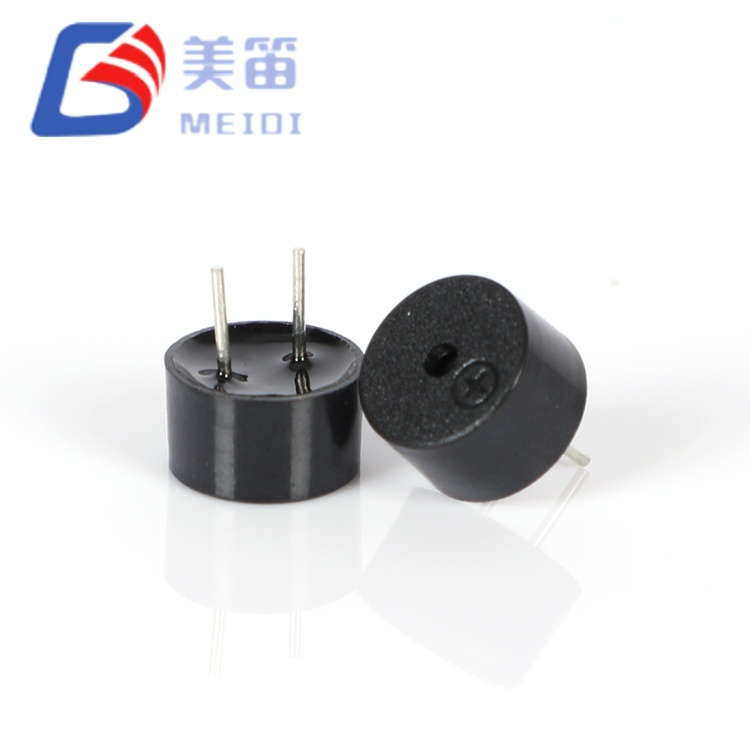

| QMB-09A-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |
| QMB-09A-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |

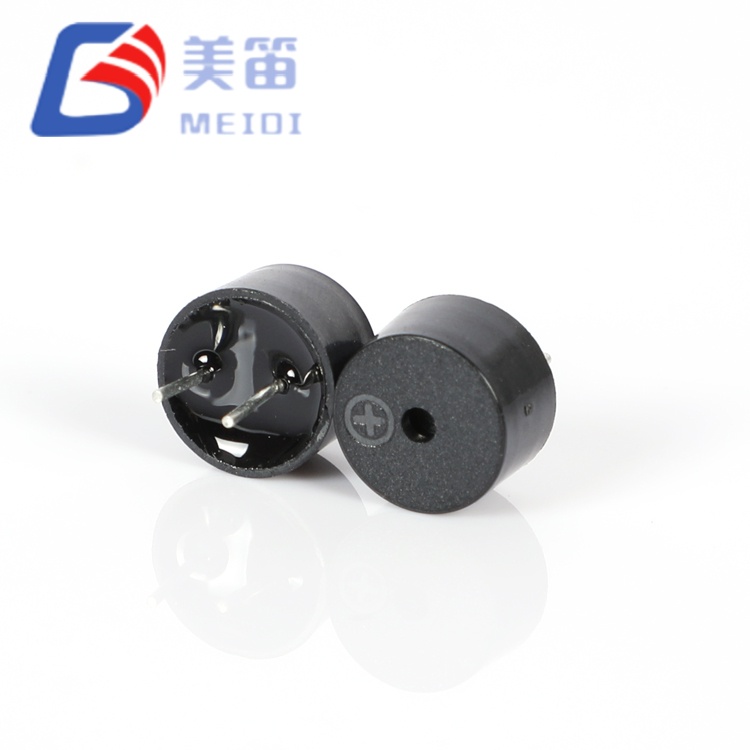

| QMB-09B-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
| QMB-09B-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
