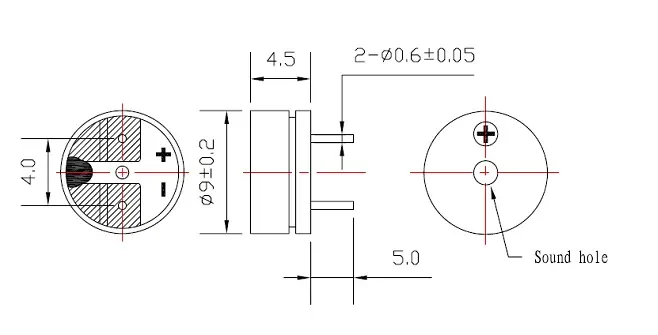

Pacote de montagem em superfície de 9 mm × 4,5 mm
Frequência ressonante de 2700 Hz com unidade externa de onda quadrada
Impedância da bobina de 16Ω
Min. Pressão sonora de 85dB quando acionado em 3Vo-p, 2700Hz, ciclo de trabalho de 50%
Faixa operacional 2-4Vo-p
Carcaça Noryl preta

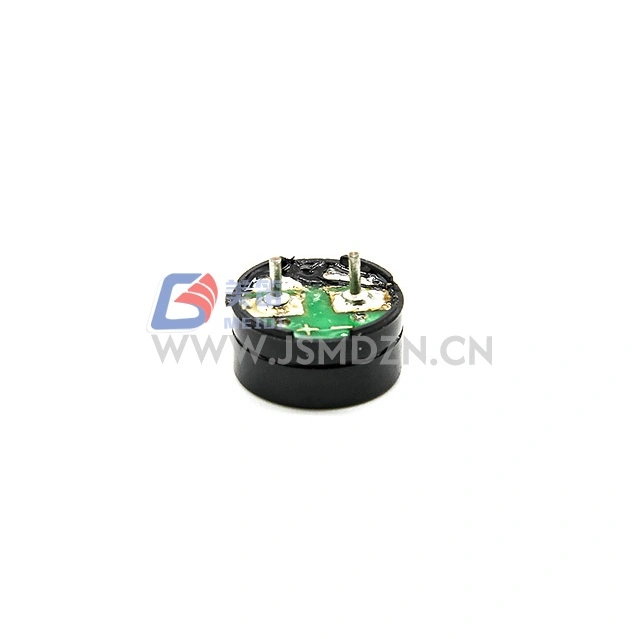

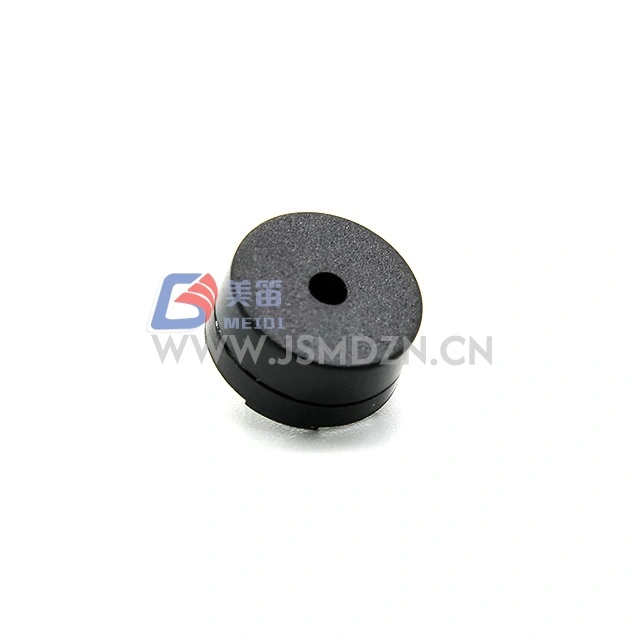

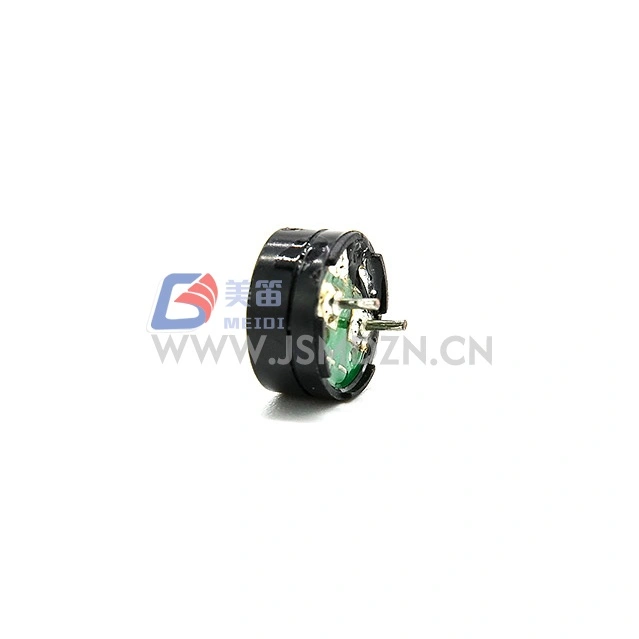

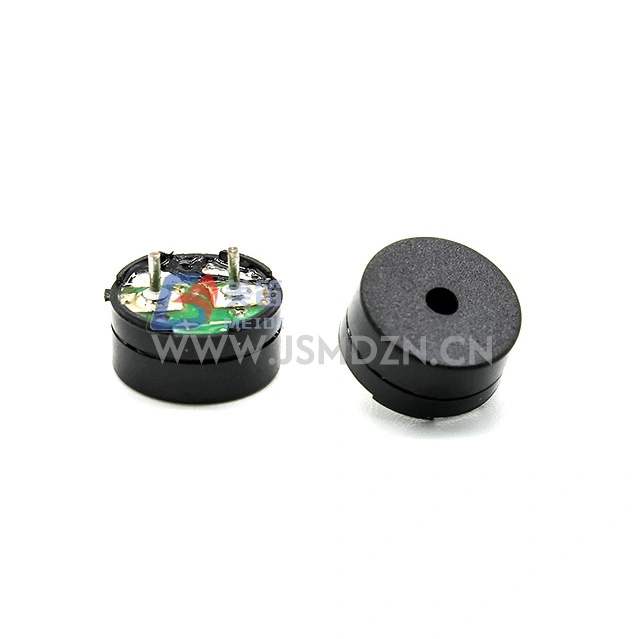

A campainha eletromagnética passiva SMD MEIDI HN-9045F 9x4,5 mm é uma campainha eletromagnética passiva de montagem em superfície em um pacote de 9 mm × 4,5 mm, com um perfil de altura de 4,5 mm dentro da categoria de campainha SMD de 9 mm. A frequência ressonante de 2700 Hz fornece geração de tom para funções de alarme, alerta e notificação em equipamentos eletrônicos.
Com uma tensão nominal de 3Vo-p e amplitude operacional de 2-4Vo-p, o HN-9045F foi projetado para aplicações de baixa tensão. A resistência da bobina de 16Ω faz interface com estágios de acionamento comuns em projetos embarcados. A caixa Noryl preta fornece o material da caixa para ambientes de montagem em superfície.
O HN-9045F ocupa uma área de PCB semelhante a outras campainhas SMD de classe de 9 mm, ao mesmo tempo que oferece um perfil de altura de 4,5 mm. Entre em contato com a MEIDI para obter amostras mecânicas para verificar a folga em sua montagem.
Perfil de altura de 4,5 mm --- pacote de montagem em superfície de 9 mm × 4,5 mm
Projeto elétrico de 3V --- classificação 3Vo-p com faixa de 2-4Vo-p
Impedância da bobina de 16Ω --- bobina de baixa resistência
Frequência ressonante de 2700 Hz --- excitação de onda quadrada externa na frequência nominal produz saída acústica; A tensão DC não gerará som
Min. 85dB SPL --- pressão sonora nominal sob condições de acionamento de 3Vo-p, 2700Hz, ciclo de trabalho de 50%
Material da caixa Noryl --- caixa termoplástica preta
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | — |
| Tensão nominal | 3Vo-p | Referência de frequência ressonante |
| Tensão operacional | 2–4Vo-p | Pico do sinal de acionamento |
| Corrente nominal | Máx. 80mA | A 2700 Hz, serviço de 50%, onda quadrada de 3Vo-p |
| Nível de pressão sonora | Min. 85dB | A 2700 Hz, serviço de 50%, 3Vo-p |
| Resistência da bobina | 16±3Ω | — |
| Frequência Ressonante | 2700Hz | Na tensão nominal |
| Temperatura operacional | -20℃ ~ +70℃ | — |
| Temperatura de armazenamento | -30℃ ~ +80℃ | — |
| Peso Líquido | Aprox. 1,4g | — |
| Material da Habitação | Noril Preto | — |
| Proteção Ambiental | Sim | — |
Condições de teste do produto: temperatura 5 ~ 35 ℃, umidade 45% ~ 85% UR, pressão 860 ~ 1060hPa
Condições de teste padrão: temperatura 25±3°C, umidade 60±10% UR, pressão 860~1060hPa
Placas-mãe de computadores desktop e placas periféricas para códigos de bipe POST e tons de alarme térmico
Controladores de jogos e acessórios de console para notificação do jogador e sons de alerta do temporizador
Módulos de controle de eletrodomésticos da linha branca para conclusão de ciclo e feedback sonoro de condição de falha
Terminais de controle de acesso e controle de ponto para confirmação de leitura de cartão e alertas de status de porta
Instrumentação de laboratório e equipamento analítico para conclusão de processos e indicação de estado de erro
Mixer de áudio e equipamento de som profissional para status mudo e indicadores de aviso de clipe
Após qualquer um dos seguintes testes, o produto deverá atender aos critérios de aceitação: ausência de defeitos ou degradação na aparência e nas propriedades elétricas (exceto SPL); O SPL não deve diminuir em mais de 10 dB do SPL mínimo especificado na folha de dados.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%–95% UR, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão, todas as 6 faces e 3 bordas, cai de 1,2 m de altura sobre uma placa de madeira grossa |
| Teste de vibração | 1000次/分, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico do produto.
1. Como a altura de 4,5 mm do HN-9045F afeta o desempenho acústico em comparação com campainhas SMD de perfil inferior?
A altura de 4,5 mm é a dimensão física desta embalagem. O desempenho acústico é determinado principalmente pelas condições de acionamento na ressonância. Verifique a saída acústica real em seu gabinete específico durante a avaliação do protótipo.
2. Qual é o significado da frequência de ressonância de 2700Hz?
A frequência ressonante de 2700 Hz é a frequência especificada para saída SPL máxima. Para obter o SPL máximo, acione a campainha na frequência ressonante especificada com uma onda quadrada de ciclo de trabalho de 50%.
3. É necessário um resistor limitador de corrente ao acionar a partir de uma fonte regulada?
Em 3Vo-p, a bobina de 16Ω consome aproximadamente 80mA. Verifique se o estágio do driver pode sustentar essa corrente sem exceder as classificações térmicas ou de corrente. Se estiver usando um microcontrolador GPIO com limitação de corrente, verifique se a porta pode fornecer o nível de unidade necessário ou use um buffer de transistor externo.
4. Qual sinal de unidade é necessário para o HN-9045F?
O HN-9045F é uma campainha eletromagnética passiva e requer um sinal externo de onda quadrada na frequência ressonante (2700 Hz) com ciclo de trabalho de 50%. A tensão DC não gerará som.
Para fichas técnicas, perfis de solda por refluxo, notas de aplicação de circuito de acionamento ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
