Unidade externa de onda quadrada a 2048 Hz
Impedância da bobina de 45Ω
Diâmetro de 16 mm para layouts de PCB passantes
Min. Pressão sonora de 85 dB a 10 cm sob condições nominais de acionamento
Faixa de temperatura operacional de -20°C a +70°C
Carcaça em Noryl preta para montagem através de furo

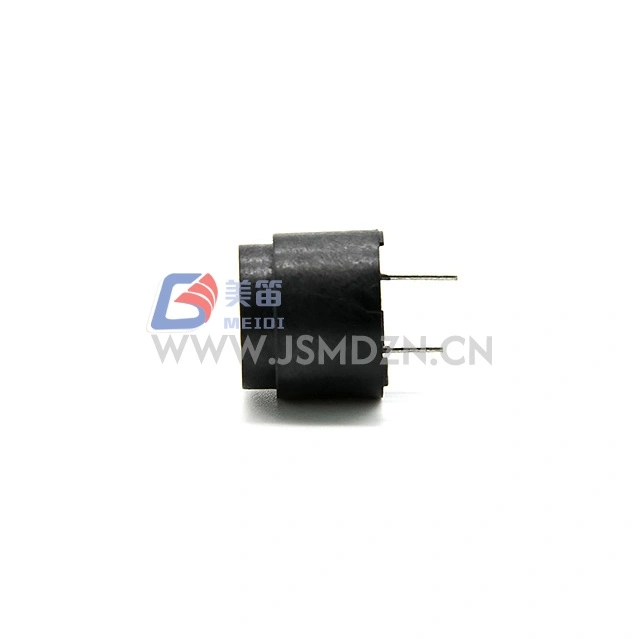

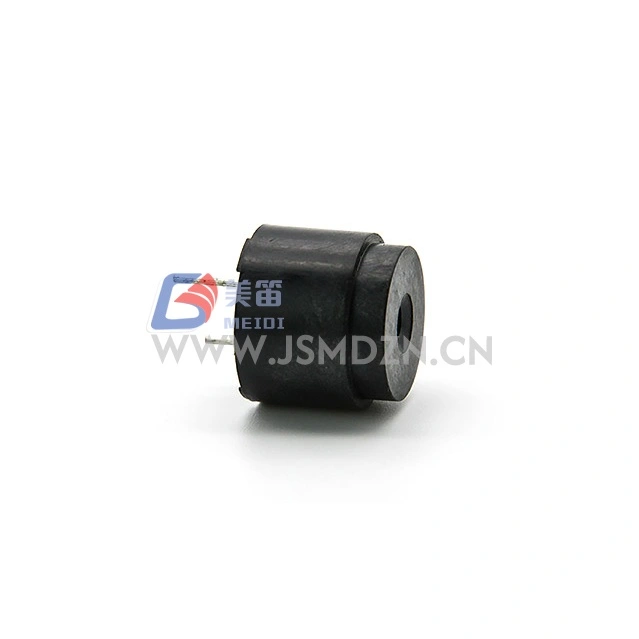

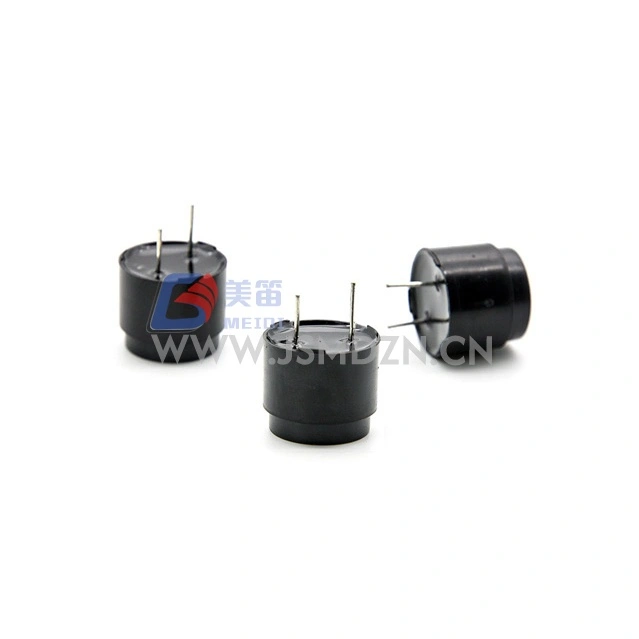

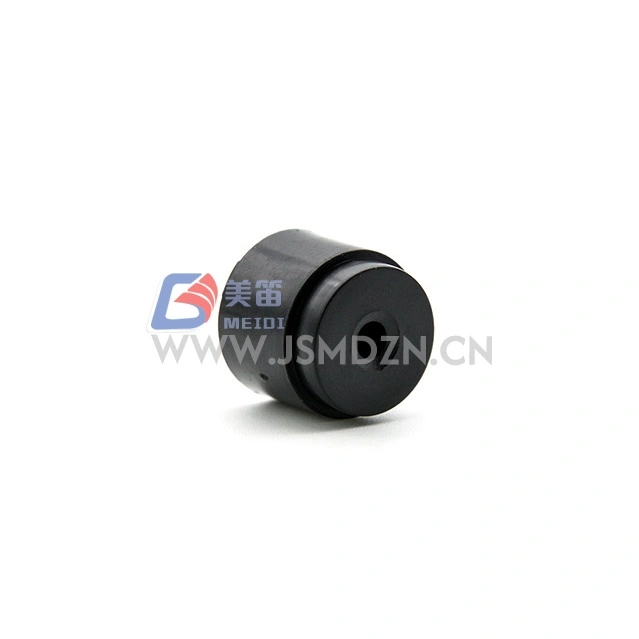

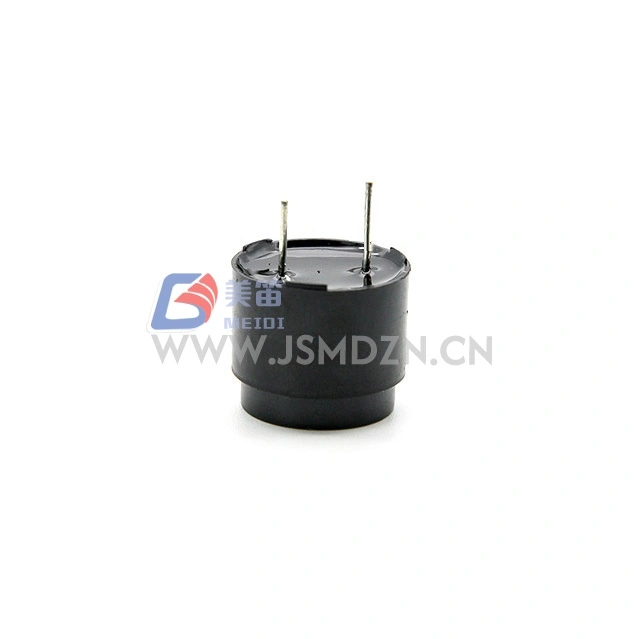

A campainha eletromagnética passiva passante MEIDI HN-1614 de 16 mm 2048 Hz é uma campainha eletromagnética passiva projetada para montagem passante em sistemas eletrônicos que requerem sinal de acionamento externo para geração de som. Com diâmetro de corpo de 16 mm, esta campainha integra-se em layouts de PCB passantes.
A frequência ressonante de 2.048 Hz aceita sinais externos de acionamento de onda quadrada. Com uma tensão nominal de 6Vo-p e faixa operacional de 4-8Vo-p, o HN-1614 acomoda circuitos de acionamento dentro desta faixa de tensão.
A resistência da bobina de 45Ω corresponde aos circuitos de driver projetados para esta faixa de impedância. A carcaça preta em Noryl proporciona estabilidade estrutural para processos de montagem através de furos.
Arquitetura de unidade externa --- aceita sinais de onda quadrada a 2.048 Hz para geração de tom; A tensão CC por si só não produzirá som (característica geral das campainhas eletromagnéticas passivas)
Fator de forma de furo passante --- diâmetro de 16 mm com configuração de pinos para layouts de PCB de furo passante
Impedância da bobina de 45Ω --- para correspondência do circuito do driver dentro da faixa de tensão nominal
Saída acústica estável --- Min. 85dB a 10cm quando acionado em 6Vo-p, 2048Hz, ciclo de trabalho de 50% de onda quadrada
Material da caixa Noryl --- caixa preta para montagem através do furo
Conformidade ambiental RoHS --- Sim
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | --- |
| Tensão nominal | 6Vo-p | Referência de frequência ressonante |
| Tensão operacional | 4--8Vo-p | Pico do sinal de acionamento |
| Nível de pressão sonora | Min. 85dB | Em 6Vo-p, 2.048 Hz, serviço de 50%, 10 cm |

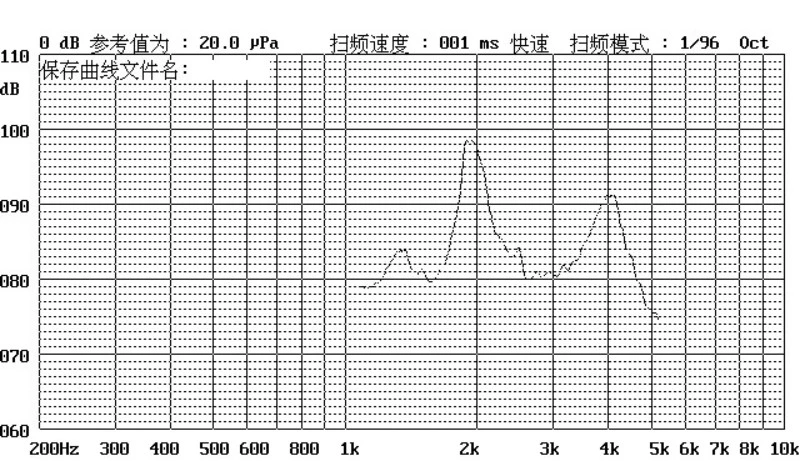

| Frequência Ressonante | 2048Hz | Na tensão nominal |
| Resistência da bobina | 45±5Ω | --- |
| Corrente nominal | Máx. 40mA | Em 6Vo-p, 2048 Hz, 50% de serviço |
| Temperatura operacional | -20℃ ~ +70℃ | --- |
| Temperatura de armazenamento | -30℃ ~ +80℃ | --- |

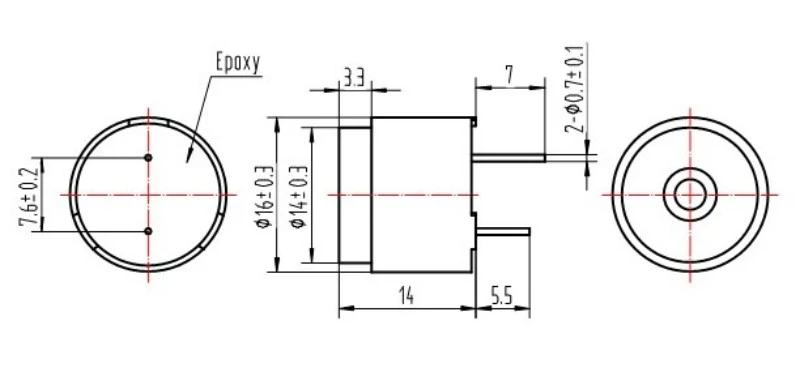

| Tamanho Externo | 16mm (diâmetro) | Corpo excluindo pinos |
| Peso líquido | Aprox. 4,6g | --- |
| Material da Habitação | Noril Preto | --- |
| Regulamento de Proteção Ambiental | RoHS | --- |

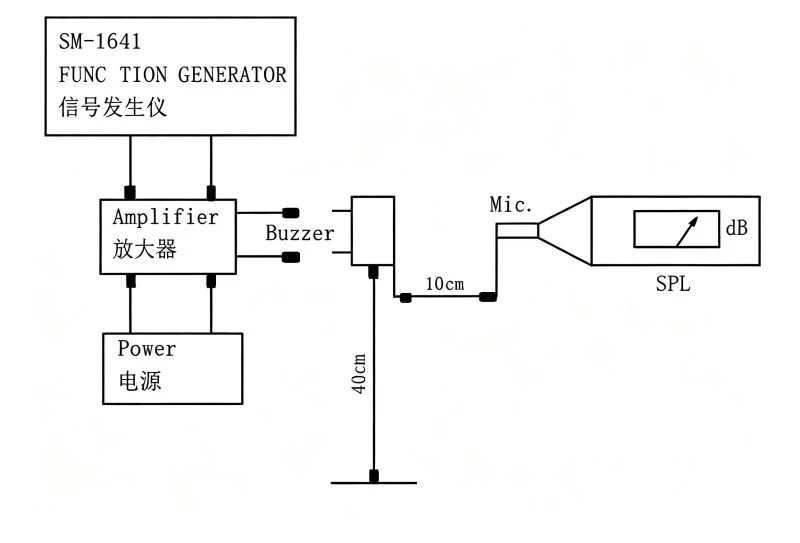

Condições de teste padrão: Temperatura: 25±3°C, Umidade: 60±10%R.H., Pressão: 860~1060hPa
Módulos de alarme de painel de controle industrial
Sistemas de segurança e detecção de intrusão
Painéis de controle de eletrodomésticos
Equipamento de diagnóstico e teste
PLC e sistemas de automação
Unidades de fonte de alimentação ininterrupta
| Requisito de projeto | Vantagem HN-1614 |
| Layouts de PCB passantes | Diâmetro de 16 mm para montagem padrão |
| Frequência de tom de alarme consistente | Frequência ressonante de 2048 Hz |
| Compatibilidade do processo de montagem | Carcaça em Noryl preta para montagem através de furo |
| Conformidade ambiental | RoHS |
A MEIDI fabrica o HN-1614 com controle de qualidade em cada etapa da produção, desde o design do produto, compra e teste. Entre em contato com a MEIDI para obter detalhes de certificação.
Após qualquer um dos seguintes testes, o produto deverá atender aos critérios de aceitação: ausência de defeitos ou degradação na aparência e nas propriedades elétricas (exceto SPL); O SPL não deve diminuir em mais de 10 dB do SPL mínimo especificado na folha de dados.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -30 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%--95% RH, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre os ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão (todas as 6 faces e 3 bordas), caia de 1,2 m de altura em uma placa de madeira grossa ou placa de madeira dura de 5 cm |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico do produto.
| Parâmetro | Valor |
| Descrição do produto | BUZZER ELETROMAGNÉTICO |
| Quantidade | 6000 unidades |
| Volume da caixa | 52×41,5×27 CM |
1. Esta campainha requer um sinal de acionamento externo ou pode ser acionada com tensão CC?
Como uma campainha eletromagnética passiva, o HN-1614 requer um sinal CA externo --- normalmente uma onda quadrada em ou próximo a 2.048 Hz --- para gerar uma saída audível. A tensão CC por si só não produzirá som e poderá danificar a bobina através do fluxo contínuo de corrente (característica geral das campainhas eletromagnéticas passivas).
2. Qual frequência de condução é recomendada para saída máxima de pressão sonora?
O SPL máximo ocorre na frequência de ressonância de 2.048 Hz. O SPL diminui significativamente quando fora da ressonância. Para min consistente. Saída de 85dB, drive a 2.048 Hz com onda quadrada de ciclo de trabalho de 50% a 6Vo-p.
3. Qual circuito driver é adequado para a impedância da bobina de 45Ω?
Configurações padrão de transistor NPN/PNP de coletor aberto com resistores pull-up são compatíveis. Para acionamento direto GPIO do microcontrolador, verifique se a porta pode fornecer ou absorver corrente com base na especificação de corrente nominal (máx. 40mA). Um diodo flyback é uma prática recomendada ao operar com cargas indutivas ou circuitos de relé.
4. Qual é o método de soldagem recomendado para esta campainha passante?
HN-1614 é compatível com processos padrão de soldagem por onda passante. Para soldagem manual, entre em contato com a MEIDI para obter especificações recomendadas de temperatura e duração.
5. Estão disponíveis frequências ressonantes personalizadas ou resistências de bobina?
Entre em contato com a MEIDI para dúvidas técnicas sobre configurações personalizadas.
Para fichas técnicas, notas de aplicação de circuito de acionamento ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
