Opções de tensão dupla: 5Vo-p (30Ω) e 12Vo-p (120Ω)
Frequência ressonante de 800 Hz para unidade externa de onda quadrada
Min. Pressão sonora de 85 dB a 10 cm sob condições nominais de acionamento
Carcaça PBT para estabilidade estrutural
Faixa de temperatura operacional de -20°C a +70°C
Duas opções de resistência de bobina para combinar com diferentes designs de circuito de driver

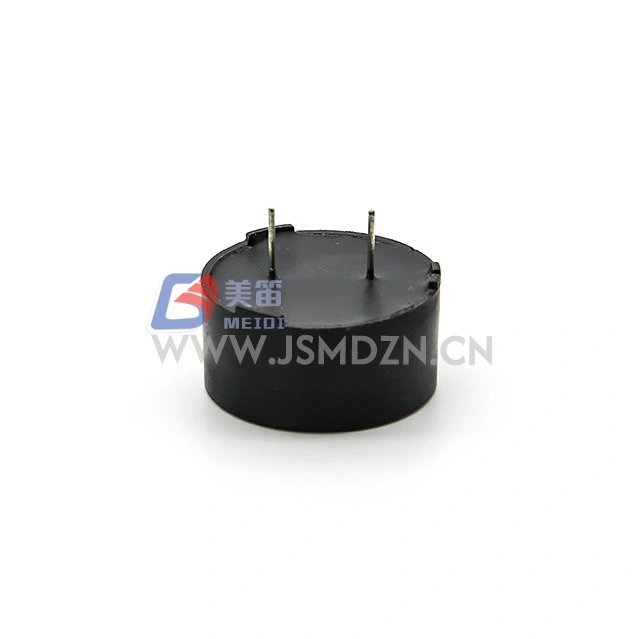

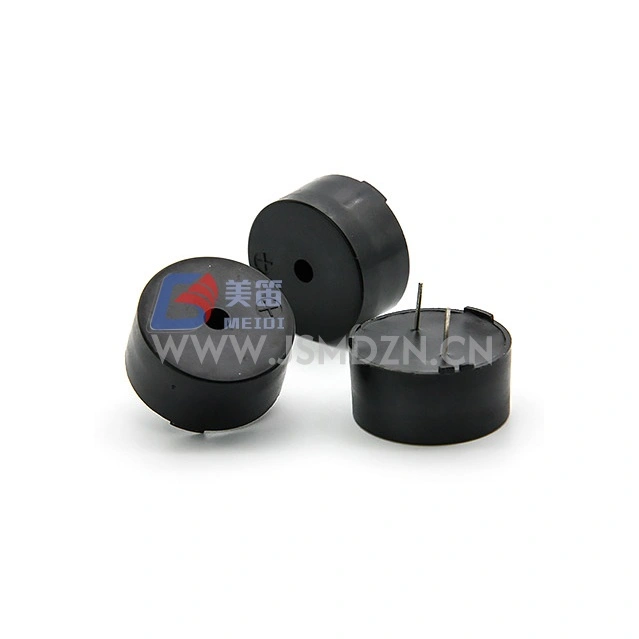

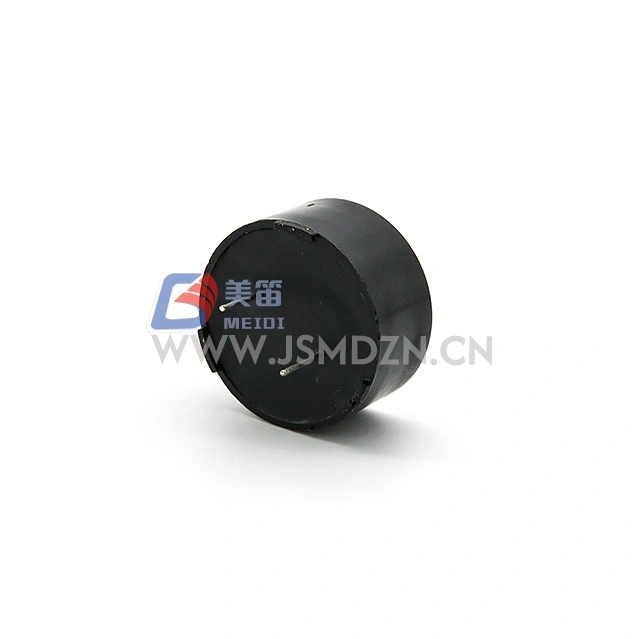

A campainha eletromagnética passiva MEIDI KC2512 de 25 mm é uma campainha eletromagnética passiva projetada para aplicações que requerem sinal de acionamento externo para geração de som. Com diâmetro de corpo de 25 mm, esta campainha acomoda duas configurações distintas de bobina para atender a diferentes trilhos de tensão e requisitos de circuito de acionamento.
A variante KC2512-30R opera em 5Vo-p com bobina de 30Ω. A variante KC2512-120R opera em 12Vo-p com bobina de 120Ω. Ambas as variantes ressoam a 800 Hz e requerem excitação externa de onda quadrada nesta frequência ou perto dela para um desempenho acústico ideal.
O invólucro PBT fornece estabilidade dimensional em toda a faixa nominal de temperatura operacional. Para aplicações que exigem resistências de bobina ou classificações de tensão alternativas, entre em contato com a MEIDI para configurações personalizadas de campainha.
Configuração de bobina dupla --- opções de 30Ω (5V) e 120Ω (12V) para combinar com diferentes trilhos de tensão do sistema
Arquitetura de unidade externa --- aceita sinais de onda quadrada a 800 Hz; requer excitação CA, a tensão CC por si só não produzirá saída audível

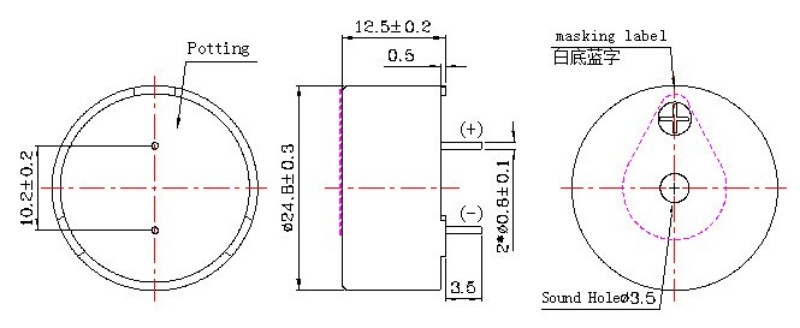

Fator de forma de 25 mm --- diâmetro padrão para layouts de montagem de painel comum e PCB
Saída acústica estável --- Min. 85dB a 10cm quando acionado em tensão nominal e frequência de ressonância com onda quadrada de ciclo de trabalho de 50%
Material do invólucro PBT --- fornece integridade estrutural em toda a faixa de temperatura operacional
Ampla temperatura operacional --- -20°C a +70°C
| Parâmetro | KC2512-30R | KC2512-120R |
| Tipo de produto | Campainha Eletromagnética Passiva | Campainha Eletromagnética Passiva |
| Tensão nominal | 5Vo-p | 12Vo-p |
| Tensão operacional | 3--7Vo-p | 9--14Vo-p |
| Corrente nominal (MÁX.) | 30mA | 40mA |
| Min. Saída de som a 10 cm | 85dB | 85dB |
| Resistência da bobina | 30±5Ω | 120±15Ω |
| Frequência Ressonante | 800Hz | 800Hz |
| Material da Habitação | PBT | PBT |
| Temperatura operacional | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Temperatura de armazenamento | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Peso líquido | 8g | 8g |
Painéis de controle industriais e sistemas PLC que exigem indicação sonora de status com circuitos de acionamento externos
Placas de controle de eletrodomésticos que utilizam saídas lógicas de 5 V ou 12 V para funções de alarme e alerta
Sistemas de segurança e controle de acesso com saídas de acionamento de campainha dedicadas
Equipamentos de teste e medição que necessitam de feedback sonoro durante sequências de operação
Unidades de fonte de alimentação e UPS para avisos sonoros de condições de falha
Sistemas de automação predial com módulos de notificação de alarme centralizados
| Requisito de projeto | Vantagem KC2512 |
| Compatibilidade flexível com trilho de tensão | Variantes duplas (5V/30Ω e 12V/120Ω) |
| Caráter acústico consistente | Frequência ressonante de 800 Hz |
| Integração de montagem padrão | Diâmetro de 25 mm para recortes de painéis comuns e layouts de PCB |
| Correspondência de circuito de driver | Duas opções de resistência de bobina para diferentes capacidades de sourcing/sinking |
| Durabilidade ambiental | Carcaça PBT classificada para operação de -20°C a +70°C |

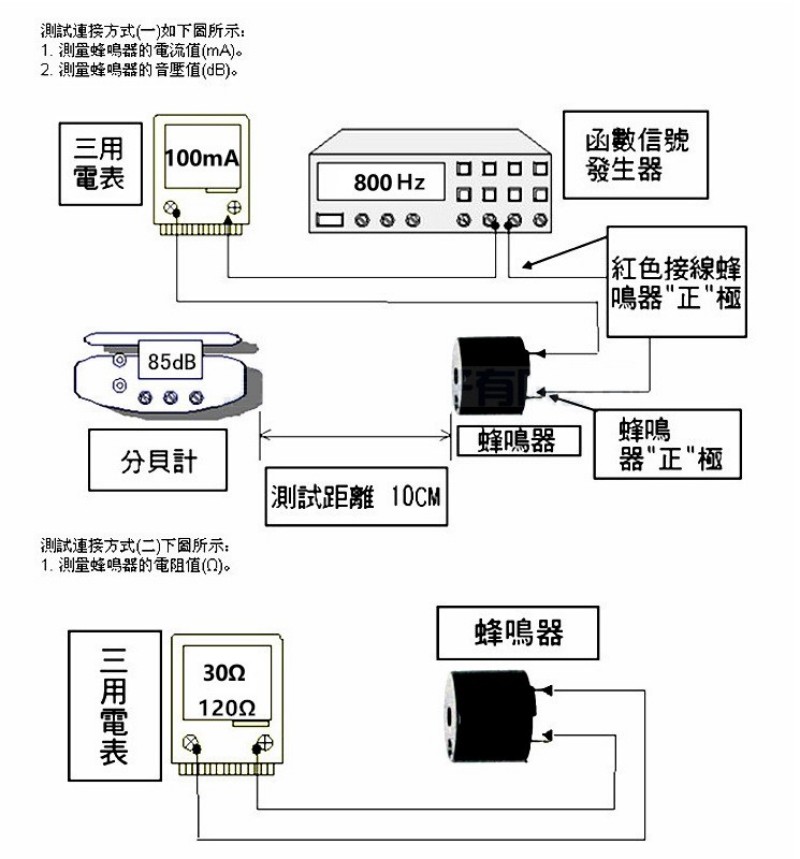

A MEIDI fabrica a série KC2512 com processos de controle de qualidade que abrangem inspeção de materiais recebidos, monitoramento em processo e testes elétricos finais. Cada lote de produção passa por verificação de frequência de ressonância, resistência da bobina e nível de pressão sonora para confirmar a conformidade com as especificações da folha de dados.
A série KC2512 é submetida a testes de estresse ambiental e mecânico para verificar a durabilidade sob condições típicas de operação e armazenamento. Após o teste, o produto deverá atender aos critérios de aceitação sem defeitos de aparência ou propriedades elétricas.
| Item de teste | Condições de teste |
| Teste de vida | Tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas a 25±10℃ |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%--95% RH, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre os ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão, todas as 6 faces e 3 bordas, cai de 1,2 m de altura sobre uma placa de madeira grossa |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico.
1. O KC2512 requer um sinal de acionamento externo ou pode ser acionado com tensão CC?
Como uma campainha eletromagnética passiva, o KC2512 requer um sinal CA externo --- normalmente uma onda quadrada de 800 Hz ou próximo --- para gerar uma saída audível. A tensão CC por si só não produzirá som e poderá danificar a bobina através do fluxo contínuo de corrente.
2. Qual variante KC2512 devo selecionar para um sistema microcontrolador de 5V?
Selecione o KC2512-30R para sistemas de 5V. A resistência da bobina de 30Ω é classificada para operação de 5Vo-p com consumo máximo de corrente de 30mA. Verifique se o circuito do driver pode fornecer ou absorver a corrente necessária ou usar um estágio de buffer de transistor.
3. Qual é a frequência de condução recomendada para saída máxima de pressão sonora?
O SPL máximo ocorre na frequência de ressonância de 800Hz. O SPL diminui quando fora da ressonância. Para min consistente. Saída de 85dB, acionamento a 800Hz com onda quadrada de ciclo de trabalho de 50% na tensão nominal para a variante selecionada.
4. Qual circuito de driver é adequado para a variante 120Ω KC2512-120R?
Configurações padrão de coletor aberto ou transistor push-pull são compatíveis. A bobina de 120Ω consome no máximo 40mA em 12Vo-p. Para acionamento direto GPIO do microcontrolador, verifique a capacidade atual da porta. Um diodo flyback é recomendado ao acionar cargas indutivas.
5. Existem resistências de bobina personalizadas ou frequências ressonantes disponíveis para o formato de 25 mm?
Entre em contato com a MEIDI para consultas técnicas sobre configurações personalizadas da série KC2512 ou produtos de campainha eletromagnética relacionados.
Para fichas técnicas, notas de aplicação de circuito de acionamento ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
| Item | Especificação |
| Tipo de produto | BUZZER ELETROMAGNÉTICO |
| Quantidade | Entre em contato com MEIDI para detalhes da embalagem |
| Volume da caixa | Entre em contato com MEIDI para detalhes da embalagem |
