Unidade externa de onda quadrada a 2730 Hz para saída acústica consistente
Impedância de bobina de 16Ω compatível com transistor padrão e circuitos de driver MCU
Pegada padrão da indústria de 12 mm para layouts de PCB de furo passante estabelecidos
Min. Pressão sonora de 85 dB a 10 cm sob condições nominais de acionamento
Faixa de temperatura operacional de -20°C a +70°C para ambientes industriais internos
Carcaça PPO preta compatível com soldagem por onda e montagem manual

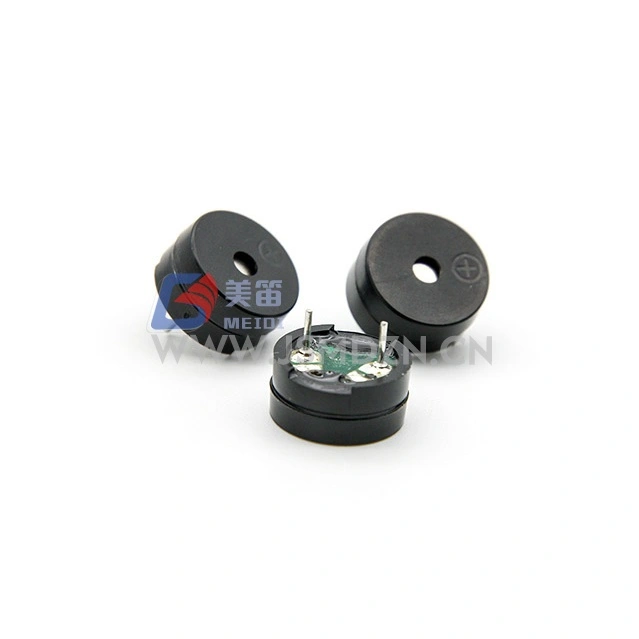

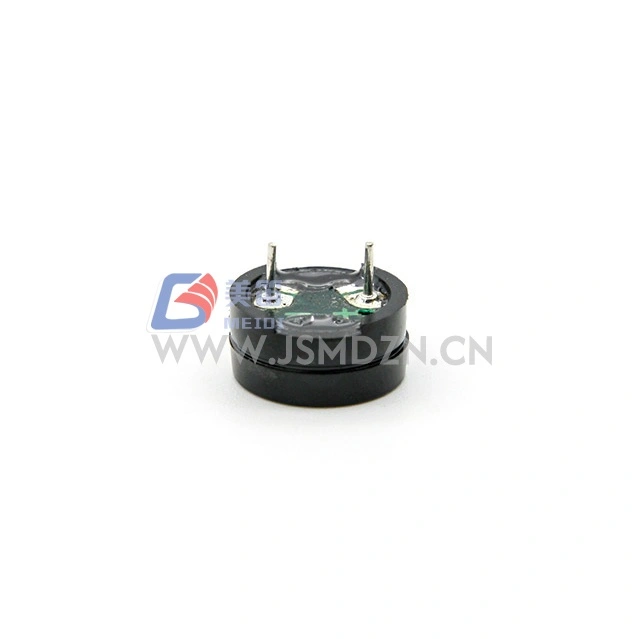

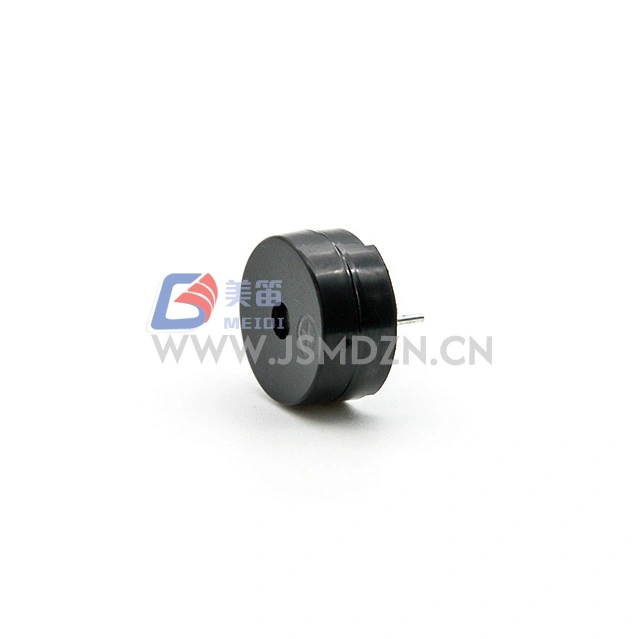

A campainha eletromagnética passiva passante MEIDI de 12 mm 2730 Hz é uma campainha eletromagnética passiva projetada para montagem passante em sistemas eletrônicos que requerem sinal de acionamento externo para geração de som. Com diâmetro de corpo de 12 mm, esta campainha integra-se em layouts de PCB padrão amplamente utilizados em painéis de controle industriais, sistemas de alarme de segurança, eletrodomésticos e equipamentos de diagnóstico.
A frequência ressonante de 2730 Hz aceita sinais externos de acionamento de onda quadrada, permitindo feedback acústico consistente quando acionado na frequência nominal ou próximo a ela. Com uma tensão nominal de 3Vo-p e faixa operacional de 2-4Vo-p, o HN-1260B oferece flexibilidade no projeto de circuito de driver em sistemas lógicos de 3V e 5V.
A resistência da bobina de 16Ω é selecionada para corresponder às configurações comuns de transistor de coletor aberto e driver GPIO de microcontrolador, minimizando a necessidade de circuitos de acionamento especializados. A caixa PPO preta fornece estabilidade estrutural para soldagem por onda passante e processos de retrabalho manual.
Arquitetura de unidade externa --- aceita sinais de onda quadrada a 2730 Hz para geração de tom programável; requer excitação CA, a tensão CC por si só não produzirá som
Fator de forma de furo passante padrão --- diâmetro de 12 mm com passo de pino padrão da indústria acomoda layouts de PCB existentes e recortes no painel frontal
Impedância de bobina de 16Ω --- corresponde a circuitos de driver de transistor NPN/PNP comuns e saídas GPIO de microcontrolador de 3,3 V/5 V com capacidade de corrente adequada
Saída acústica estável --- Min. 85dB a 10cm quando acionado em 3Vo-p, 2731Hz, ciclo de trabalho de 50% de onda quadrada
Material da carcaça PPO --- carcaça preta tolera soldagem por onda e retrabalho de soldagem manual sem deformação
Conformidade ambiental RoHS --- atende aos requisitos de substâncias restritas para distribuição no mercado global
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | --- |
| Tensão nominal | 3Vo-p | Referência de frequência ressonante |
| Tensão operacional | 2--4Vo-p | Pico do sinal de acionamento |

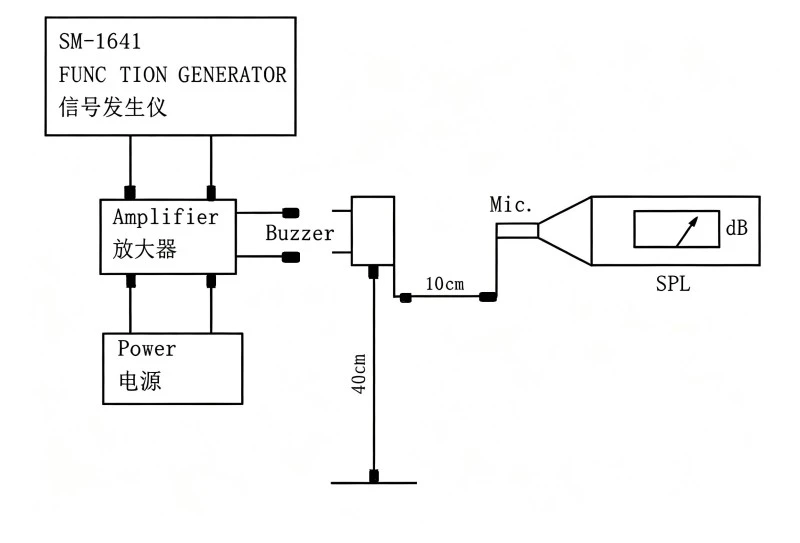

| Nível de pressão sonora | Min. 85dB | Em 3Vo-p, 2731 Hz, serviço de 50%, 10 cm |
| Frequência Ressonante | 2730Hz | Na tensão nominal |
| Resistência da bobina | 16±4Ω | CC, 25°C |
| Corrente nominal | Máx. 60mA | Em 3Vo-p, 2731 Hz, 50% de serviço |
| Temperatura operacional | -20℃ ~ +70℃ | Contínuo |
| Temperatura de armazenamento | -30℃ ~ +80℃ | Não operacional |

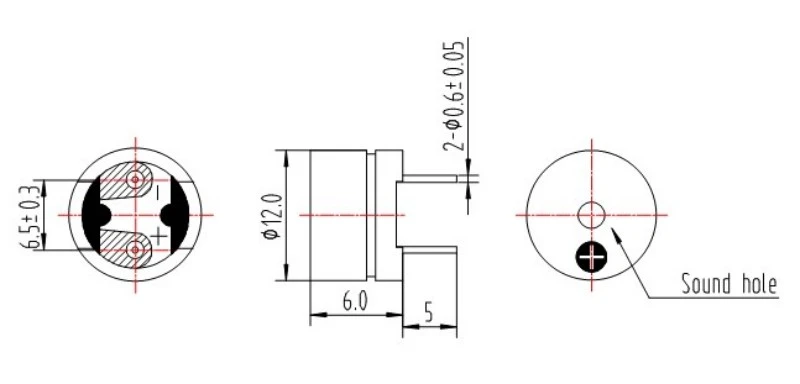

| Tamanho Externo | 12mm (diâmetro) | Corpo excluindo pinos |
| Peso líquido | Aprox. 1,0g | Típico |
| Material da Habitação | PPO preto | --- |
| Regulamento de Proteção Ambiental | RoHS | --- |
Módulos de alarme de painel de controle industrial que exigem alertas acústicos de frequência padrão
Sistemas de segurança e detecção de intrusão com furos de montagem de campainha existentes de 12 mm
Placas de controle de eletrodomésticos utilizando processos de montagem através de furos
Equipamento de diagnóstico e teste que necessita de indicação sonora de status
Sistemas PLC e de automação com saídas de drive de nível lógico de 5 V ou 3,3 V
Unidades de fonte de alimentação ininterrupta para avisos de bateria fraca e condição de falha
| Requisito de projeto | Vantagem HN-1260B |
| Layouts de PCB de passagem estabelecidos | O diâmetro de 12 mm corresponde ao tamanho padrão da indústria e aos recortes do painel frontal |
| Compatibilidade de circuito de driver padrão | A impedância da bobina de 16Ω funciona com transistor comum e configurações MCU GPIO |
| Frequência de tom de alarme consistente | A frequência ressonante de 2730 Hz garante caráter acústico uniforme em todos os lotes de produção |
| Flexibilidade do processo de montagem | Carcaça PPO preta compatível com soldagem por onda e retrabalho manual |
| Conformidade ambiental | Aprovação RoHS para distribuição global e regulamentações de substâncias restritas |
A MEIDI fabrica o HN-1260B com controle de qualidade em cada etapa da produção, desde o design do produto, compra e teste. As instalações de produção mantêm as certificações ISO 9001, ISO 14001 e QS 9000. Todos os produtos possuem a marca CE e aprovações RoHS.
Após qualquer um dos seguintes testes, o produto deverá atender aos critérios de aceitação: ausência de defeitos ou degradação na aparência e nas propriedades elétricas (exceto SPL); O SPL não deve ser inferior a 10 dB abaixo do SPL mínimo especificado na folha de dados.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%--95% RH, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre os ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão (3 bordas, 6 faces da caixa), caia de uma altura de 1,2 m sobre uma placa de madeira grossa ou uma placa de madeira dura de 5 cm |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por direção, 3 graus de liberdade |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico do produto.
1. Esta campainha requer um sinal de acionamento externo ou pode ser acionada com tensão CC?
Como uma campainha eletromagnética passiva, o HN-1260B requer um sinal CA externo --- normalmente uma onda quadrada em ou próximo a 2730 Hz --- para gerar uma saída audível. A tensão CC por si só não produzirá som e poderá danificar a bobina através do fluxo contínuo de corrente.
2. Qual frequência de condução é recomendada para saída máxima de pressão sonora?

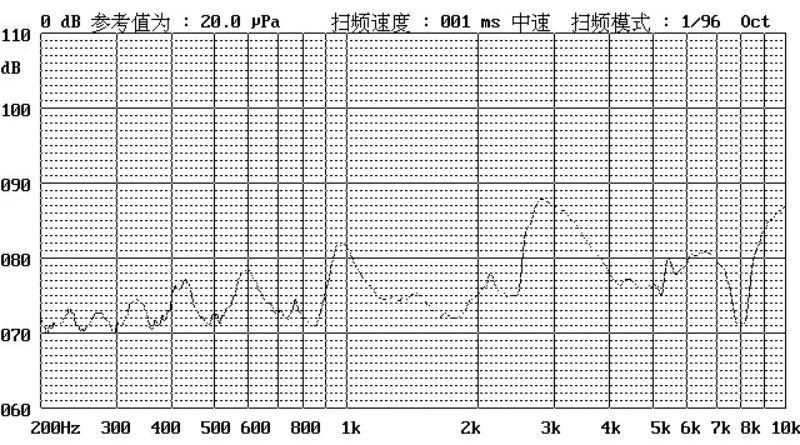

O SPL máximo ocorre na frequência de ressonância de 2730Hz. O SPL diminui significativamente quando fora da ressonância. Para min consistente. Saída de 85dB, drive a 2731Hz com onda quadrada de ciclo de trabalho de 50% a 3Vo-p.
3. Qual circuito driver é adequado para a impedância da bobina de 16Ω?
Configurações padrão de transistor NPN/PNP de coletor aberto com resistores pull-up são compatíveis. Para acionamento direto GPIO do microcontrolador, verifique se a porta pode fornecer ou drenar ≥60mA. Um diodo flyback é recomendado ao operar com cargas indutivas ou circuitos de relé.
4. Qual é o método de soldagem recomendado para esta campainha passante?
HN-1260B é compatível com processos padrão de soldagem por onda passante. Para soldagem manual, entre em contato com a MEIDI para obter as especificações recomendadas de temperatura e duração para evitar deformação da caixa.
5. Estão disponíveis frequências ressonantes personalizadas ou resistências de bobina?
Entre em contato com a MEIDI para dúvidas técnicas sobre configurações personalizadas.
Para fichas técnicas, notas de aplicação de circuito de acionamento ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
