Jiangsu Meididesenvolve e fabrica componentes acústicos em miniatura para fabricantes de equipamentos eletrônicos em todo o mundo. Através da melhoria contínua no design acústico, processos de montagem automatizados e gerenciamento de qualidade, a Meidi fornece produtos de campainha que atendem a diferentes integração e operação de PCB requisitos.
Para o desenvolvimento da campainha ativa magnética SMD, a equipe de engenharia da Meidi se concentra na estrutura dos componentes projeto, análise de compatibilidade elétrica, requisitos de montagem SMT e verificação acústica. Desde amostras de protótipos até lotes de produção, a empresa fornece comunicação técnica e suporte de fabricação para ajudar os clientes a integrar indicadores sonoros confiáveis em seus eletrônicos produtos.

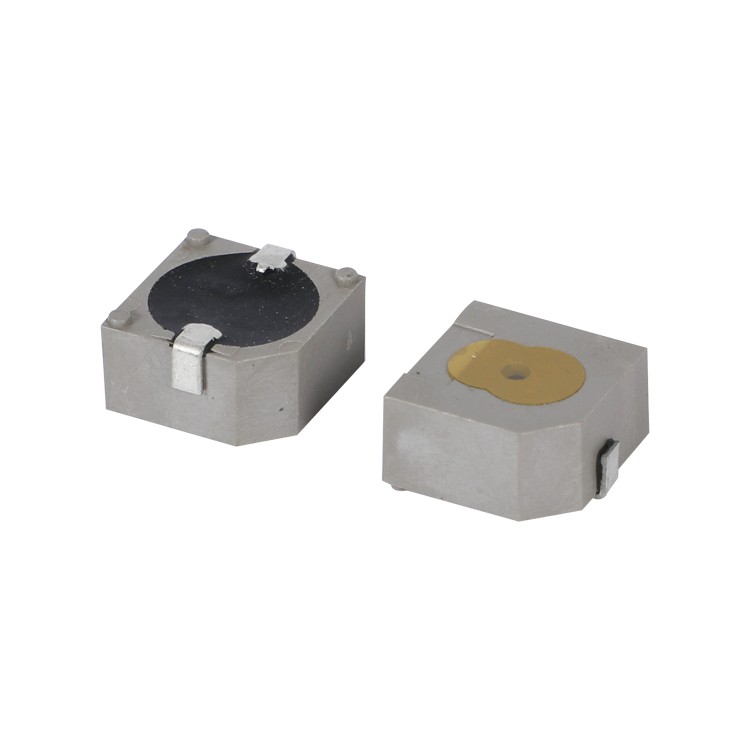

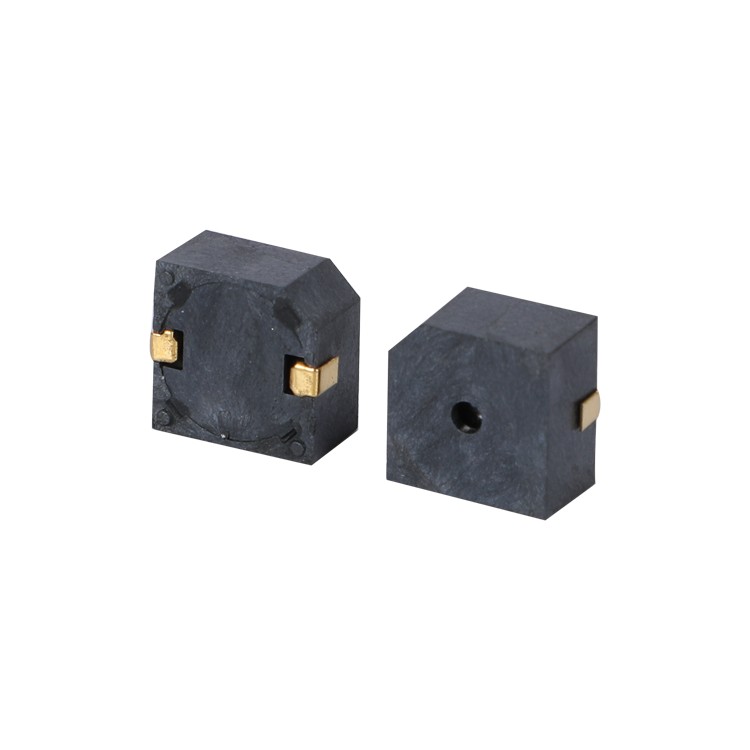

SMD Magnetic Active Buzzer é um componente de som eletromagnético compacto projetado para PCB direto montagem. Combina uma estrutura de transdutor magnético com um circuito de oscilação integrado, permitindo a campainha para gerar um tom fixo quando conectado à tensão CC especificada.
Ao contrário dos projetos eletromagnéticos passivos que requerem uma fonte de sinal externa, o magnético ativo as campainhas simplificam o projeto do circuito integrando a função de acionamento dentro do componente. Isto configuração reduz a carga de trabalho do controlador principal e é adequada para dispositivos eletrônicos exigindo indicação sonora simples e estável.
O pacote de montagem em superfície permite a colocação automatizada usando equipamento de produção SMT padrão. Isto O design ajuda os fabricantes a reduzir as etapas de montagem manual e a melhorar a consistência durante processos de alto volume. Produção de PCB.
Ao selecionar um componente acústico SMD, os engenheiros normalmente consideram o tamanho do pacote, a montagem direção, condições de soldagem, parâmetros elétricos e espaço disponível na placa. Meidi apoia requisitos personalizados de acordo com diferentes estruturas de produtos e ambientes de montagem.
O mecanismo eletromagnético interno produz som através da interação entre a bobina, campo magnético e diafragma vibratório. Esta estrutura fornece um tom de alerta reconhecível comumente usado para indicação de status do equipamento, sinais de alerta e feedback de operação.
Em comparação com estruturas piezoelétricas, as campainhas magnéticas geralmente fornecem frequências diferentes características e resposta acústica. Para aplicações que requerem controle de frequência externo, engenheiros podem considerar umCampainha passiva magnéticaem vez de.
Os componentes da campainha ativa magnética SMD são comumente integrados em produtos onde o tamanho compacto e são necessárias saídas de áudio fixas, incluindo:
Nessas aplicações, a campainha atua como um componente de feedback sonoro para notificar os usuários sobre a operação status, condições anormais ou respostas do sistema.
Antes de integrar uma campainha magnética ativa SMD em um produto, os engenheiros geralmente avaliam vários parâmetros principais:
A correspondência adequada entre a especificação da campainha e o ambiente da aplicação ajuda a manter desempenho acústico consistente durante operação de longo prazo.
Jiangsu Meidi fornece suporte personalizado para diferentes requisitos de produtos eletrônicos, incluindo ajuste de parâmetros acústicos, modificação do invólucro, seleção de embalagens e verificação de amostras.
O processo de produção inclui inspeção de componentes, controle de montagem, testes acústicos e qualidade verificação para manter a consistência do produto entre o desenvolvimento do protótipo e a produção em massa.
Para clientes que procuram diferentes opções acústicas para montagem em superfície, a Meidi também fornece produtos comoCampainha SMDe componentes de indicação sonora personalizados.
P: Como uma campainha magnética ativa SMD gera som?
R: A campainha usa um oscilador interno e uma estrutura de transdutor eletromagnético. Quando a alimentação CC é aplicado, o circuito interno aciona a bobina e o diafragma para produzir uma saída de som predefinida.
P: Qual é a vantagem de escolher uma campainha ativa para projetos de PCB?
R: Uma campainha ativa não requer um sinal de áudio externo do controlador, o que pode simplificar projeto de circuito e reduza a complexidade de software ou hardware para aplicações de alerta fixo.
P: A Meidi pode personalizar as especificações da campainha magnética ativa SMD?
R: Sim. Meidi suporta personalização relacionada a parâmetros elétricos, dimensões mecânicas, requisitos de embalagem e desempenho acústico de acordo com os designs dos produtos do cliente.
P: Que outros produtos acústicos a Jiangsu Meidi fornece?
R: Meidi fabrica vários componentes de campainha, incluindoCampainha de alarme, série de campainha magnética, produtos de campainha piezoelétrica e soluções acústicas personalizadas para aplicações eletrônicas.
A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.
| Modelo | Imagem do produto | Tensão nominal (VCC) | Tensão operacional (VCC) | Nível de pressão sonora @10cm (dB) | Corrente operacional (mA) | Frequência Ressonante (Hz) | Temperatura operacional (℃) | Peso (g) | Dimensões (mm) |
| MLT-13065Y-5V |
|
5 | 4~7 | ≥85 | ≤50 | 2700±300 | -40~+105 | 25 | 12,8×12,8×6,5 |

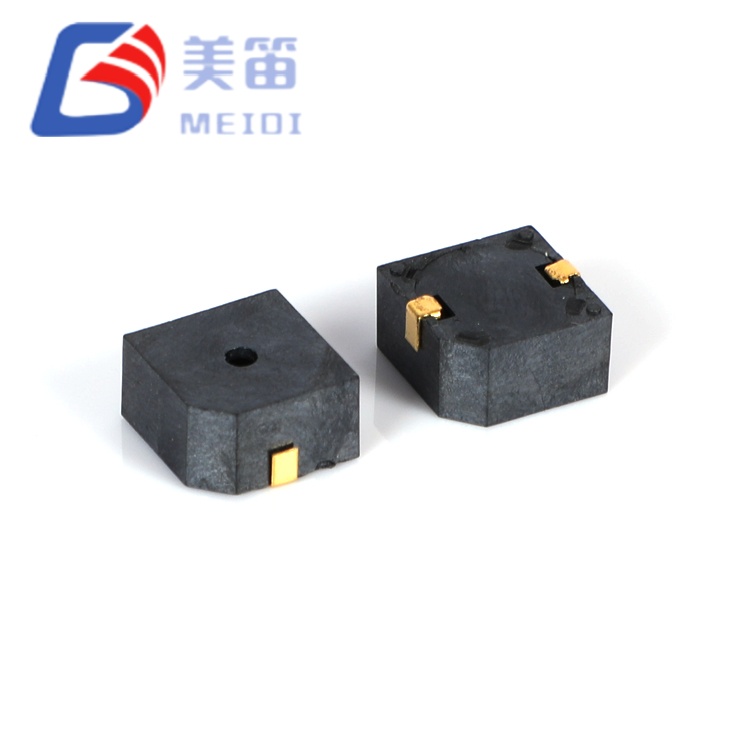

| MLT-9650Y-5V |
|
5 | 4~7 | ≥85 | ≤30 | 3000±300 | -30~+70 | 1.5 | 9,6×9,6×5,0 |
