Tecnologia inteligente Co. de Jiangsu Meidi, Ltd.especializou-se na fabricação de cerâmica piezoelétrica há mais de uma década. Nossa instalação com certificação ISO 9001 opera linhas de produção automatizadas avançadas, proporcionando consistência e confiabilidade excepcionais em cada lote. Uma equipe de engenharia dedicada fornece assistência técnica abrangente desde a seleção do produto até a validação do protótipo, garantindo que seu projeto receba orientação especializada em todas as etapas.
Os elementos de campainha de cerâmica piezo servem como componentes fundamentais de indicação de som em uma ampla gama de aplicações eletrônicas. Esses elementos compactos e econômicos geram tons audíveis claros quando acionados por um circuito de oscilação externo, tornando-os adequados para projetos DIY, cartões comemorativos, brinquedos, eletrodomésticos e pequenos dispositivos eletrônicos.
Fabricados com materiais cerâmicos piezoelétricos de precisão, eles oferecem desempenho acústico consistente com consumo mínimo de energia. Quer sejam usados em circuitos de alarme básicos ou integrados em módulos de som personalizados, esses elementos de campainha oferecem saída de som confiável em um formato fino e leve.
Sua versatilidade e facilidade de integração os tornam uma escolha popular para designers que buscam soluções de feedback de áudio simples, porém eficazes, para vários produtos industriais e de consumo. Disponíveis em vários diâmetros e espessuras, eles suportam diversas configurações de montagem para se adequar a diferentes layouts de PCB e designs de gabinete.
A elemento de campainhaconsiste em um fino disco cerâmico piezoelétrico ligado a um substrato metálico – normalmente latão ou liga de níquel. Quando uma tensão alternada na frequência de ressonância do elemento é aplicada ao disco, o material cerâmico se expande e contrai, fazendo com que todo o conjunto dobre e vibre. Esta vibração mecânica desloca o ar ao redor do elemento, produzindo um tom audível. O elemento em si é passivo e requer um circuito de oscilação externo para acioná-lo; a frequência do circuito deve corresponder à frequência ressonante natural do elemento, geralmente na faixa de 2–6 kHz, para obter a saída mais alta.
Os elementos padrão são oferecidos em diâmetros de 12 mm a 50 mm e espessuras de 0,2 mm a 0,6 mm. As frequências ressonantes comuns variam de 2,0 kHz a 6,5 kHz, com níveis de pressão sonora de 75–95 dB medidos a 10 cm. Os elementos podem ser fornecidos com ou sem fios condutores, com placas de solda pré-estanhadas ou com terminais de pino para montagem em PCB através de furo. Para pedidos de grande volume, podemos ajustar o diâmetro, a espessura, a frequência de ressonância e a capacitância para atender aos requisitos específicos do projeto.
Esses elementos de campainha aparecem em uma ampla variedade de produtos que precisam de um indicador sonoro simples e de baixa potência:
O processo de produção envolve a mistura de pós piezoelétricos, formação das camadas cerâmicas, aplicação de eletrodos e ligação da cerâmica ao substrato metálico. Cada lote passa por testes de capacitância, impedância e frequência ressonante antes do lançamento. O processo certificado pela ISO 9001 inclui verificações dimensionais em linha e verificação acústica baseada em amostras, garantindo um desempenho consistente em todas as execuções de produção.
P: Quais diâmetros e espessuras estão disponíveis para seus elementos de campainha de cerâmica piezoelétrica?
R: Oferecemos uma ampla gama de tamanhos padrão e podemos acomodar requisitos dimensionais personalizados. Entre em contato com nossa equipe de engenharia com suas necessidades específicas de layout de PCB ou design de gabinete para obter recomendações personalizadas.
P: Qual é a diferença entre um elemento de campainha piezoelétrica passiva e uma campainha ativa?
R: Um elemento piezoelétrico passivo precisa de um circuito de acionamento externo para produzir som – o circuito deve gerar um sinal alternado na frequência de ressonância do elemento. Uma campainha ativa contém um oscilador integrado e requer apenas uma tensão CC para emitir um tom contínuo ou pulsado.
P: Esses elementos podem ser soldados diretamente a uma PCB?
R: Sim. O substrato metálico pode ser soldado manualmente ou por refluxo. Recomendamos uma temperatura de soldagem inferior a 260°C e um tempo de contato inferior a 3 segundos para evitar o despolpamento térmico do material cerâmico. Terminais pré-estanhados e opções de fio condutor estão disponíveis para simplificar o processo de montagem.
A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.
| Modelo | Imagem do produto | Frequência Ressonante (kHz) | Capacitância Livre (pF) | Resistência Equivalente (Ω) | Perda dielétrica (tan δ) | Temperatura operacional (°C) | Material de substrato | Dimensões (mm) |

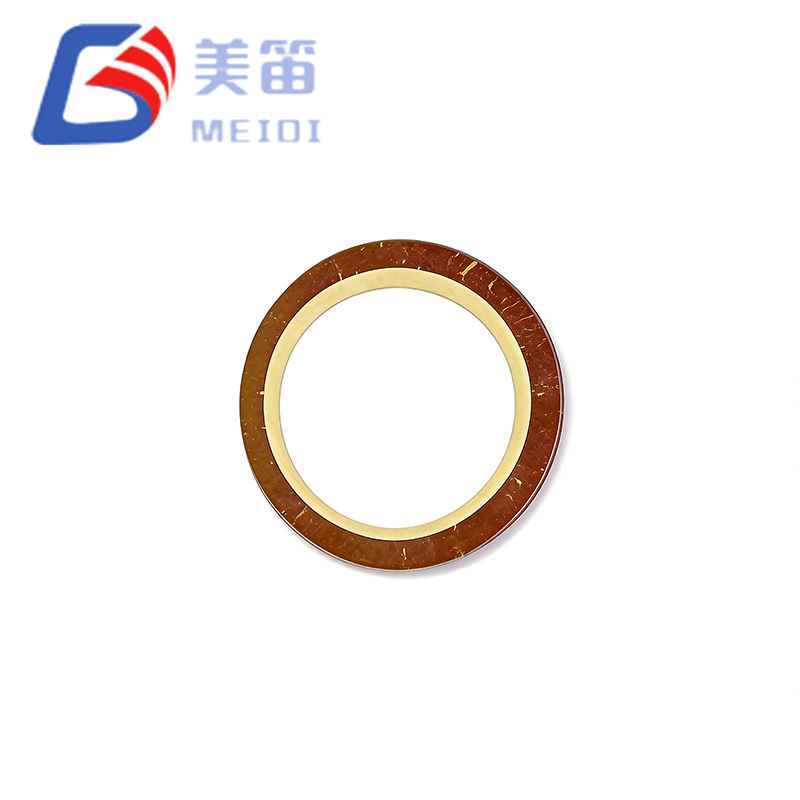

| FT-11T-7.8A1 |
|
7,8±1,0 | 12000±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø11,0×0,18 |

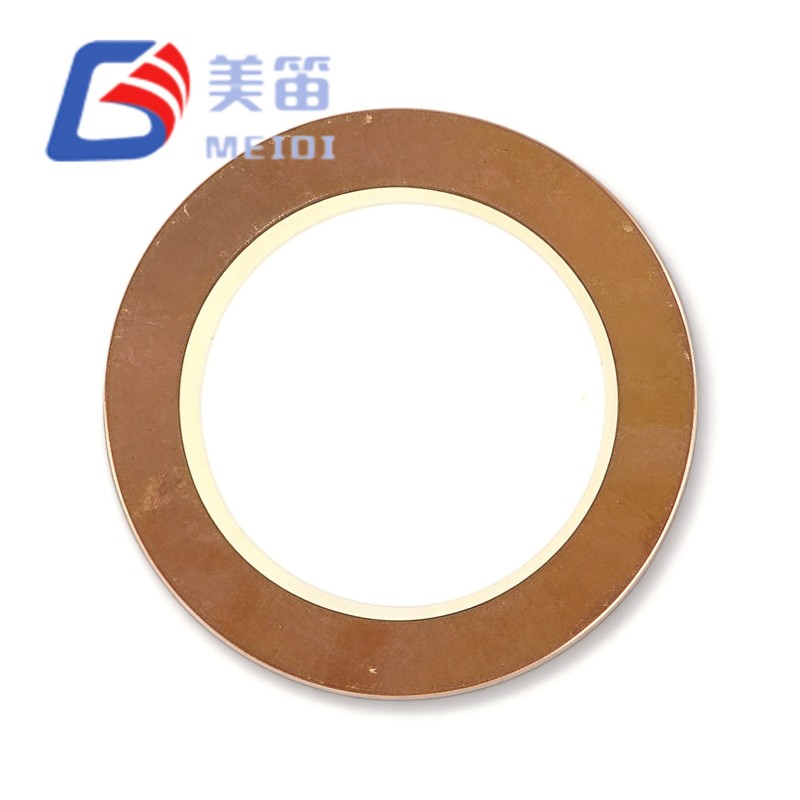

| FT-11T-9.0A1 |
|
9,0±1,0 | 12000±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø11,0×0,18 |

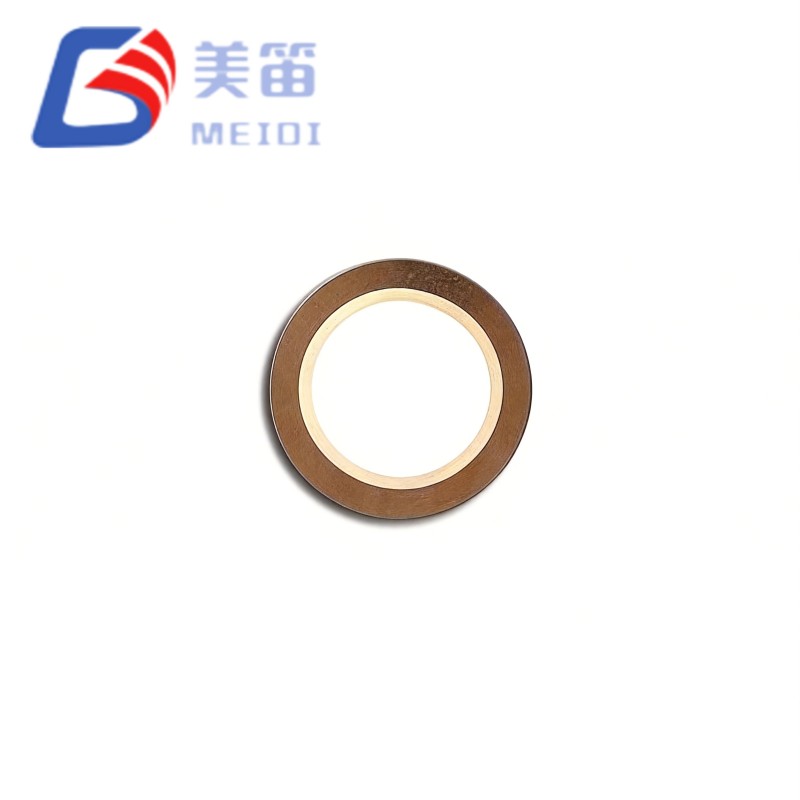

| FT-12,5T-7,8A1 |
|
7,8±0,8 | 12000±30% (a 120 Hz) | ≤300 | ≤5% | -20~+70 | Latão | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17000±30% (a 120Hz) | ≤300 | ≤5% | -20~+70 | Latão | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0±0,5 | 25000/2600±30% (a 120Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30% (a 120Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø35,0×0,55 |
Frequência de ressonância: 2,9 ± 0,5 kHz.
Capacitância livre: 30.000/3.300 pF ± 30% a 120 Hz.
Resistência equivalente: ≤ 500 Ω.
Perda dielétrica: ≤ 5%.
Temperatura de operação: -20 °C a +70 °C.
Temperatura de armazenamento: -30 °C a +80 °C.
Dimensões: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Frequência de ressonância: 4,0 ± 0,5 kHz.
Capacitância livre: 25.000/2.600 pF ± 30% a 120 Hz.
Resistência equivalente: ≤ 500 Ω.
Perda dielétrica: ≤ 5%. Temperatura de operação: -20 °C a +70 °C.
Temperatura de armazenamento: -30 °C a +80 °C.
Dimensões: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Entre em contato com a MEIDI para obter preços em massa, amostras de avaliação gratuitas ou um orçamento de configuração personalizada.
