Frequência de ressonância: 2,9 ± 0,5 kHz.
Capacitância livre: 30.000/3.300 pF ± 30% a 120 Hz.
Resistência equivalente: ≤ 500 Ω.
Perda dielétrica: ≤ 5%.
Temperatura de operação: -20 °C a +70 °C.
Temperatura de armazenamento: -30 °C a +80 °C.

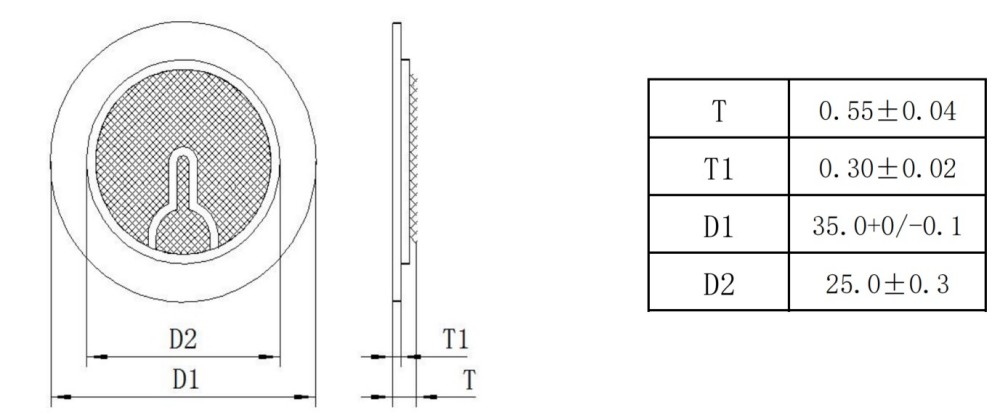

Dimensões: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

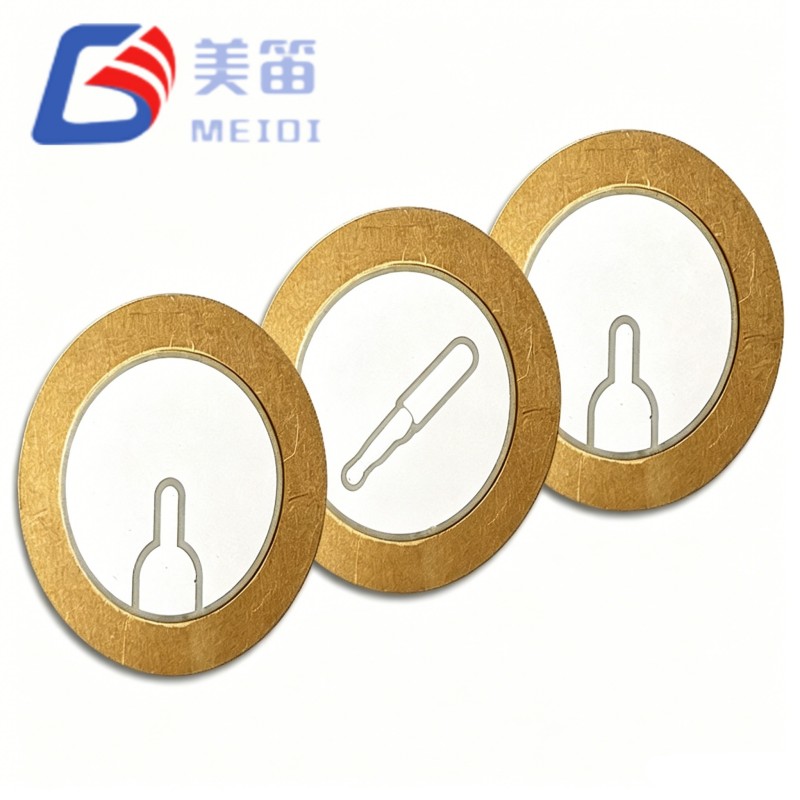

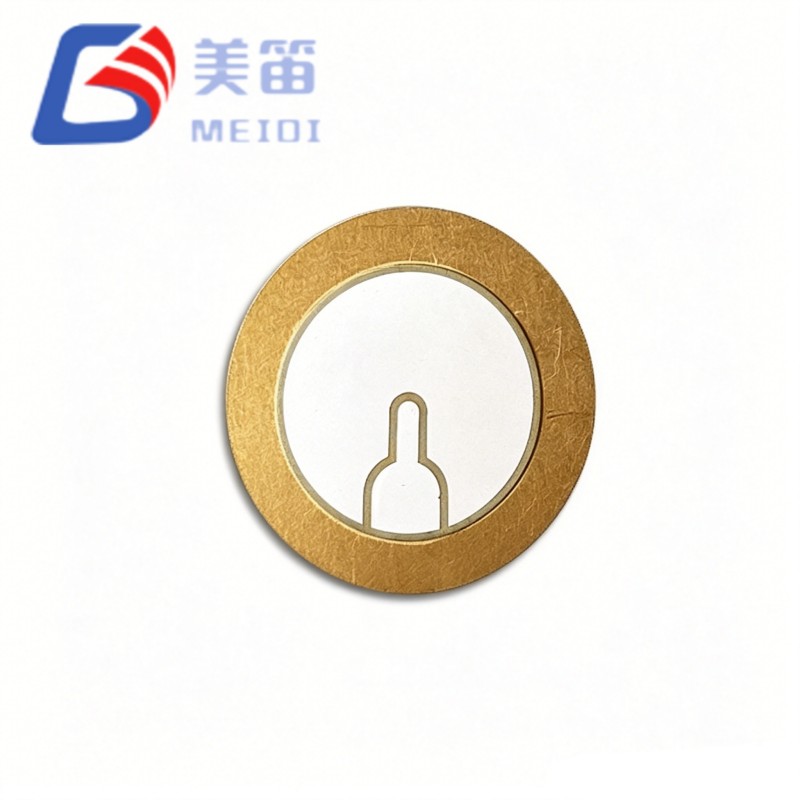

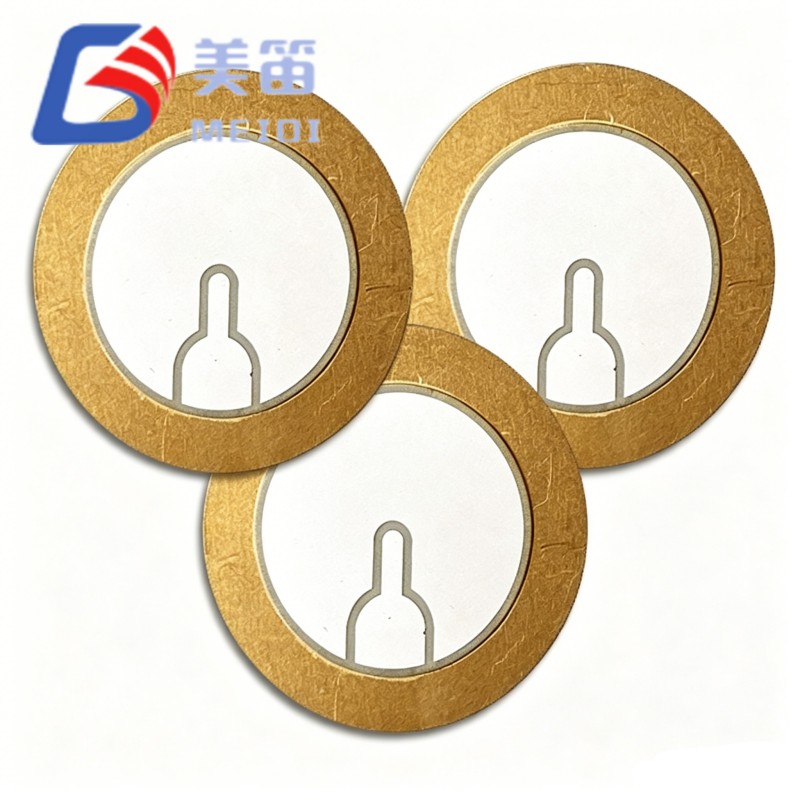

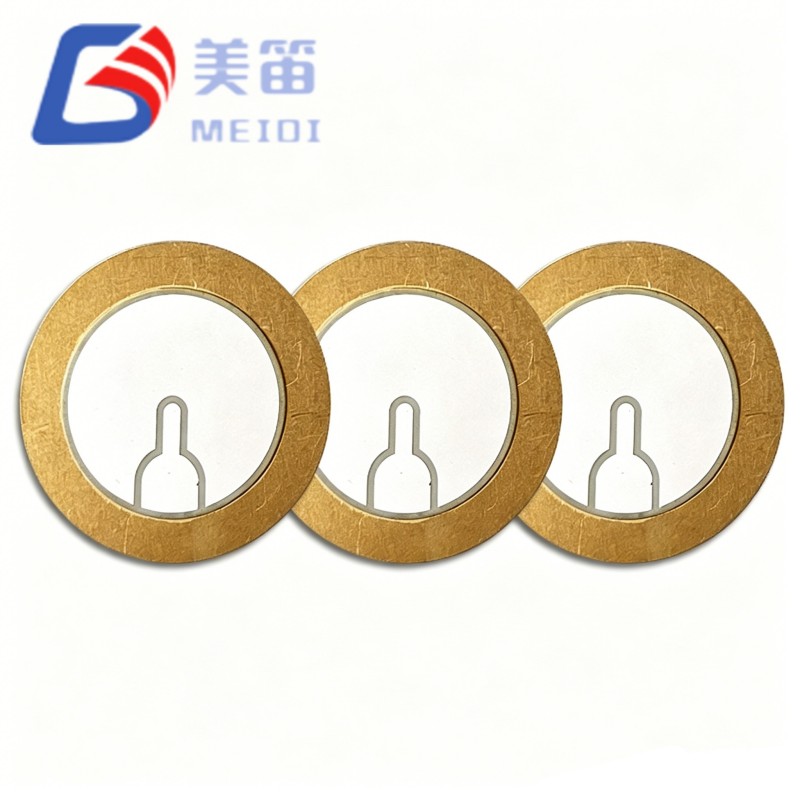

O MEIDI FT-35T-2.9B1-C30 é um elemento de campainha de cerâmica piezo de 35 mm construído em um substrato de latão. Ele oferece uma frequência ressonante estável de 2,9kHz e alta capacitância, tornando-o um instrumento acústico confiável. driver para campainhas, alarmes e geradores de tom. Este componente é adequado para compras em volume, Integração OEM/ODM e acordos de fornecimento de longo prazo. MEIDI, como fabricante com mais de uma década de experiência especializada, suporta qualidade de lote consistente e cronogramas de entrega flexíveis.
Frequência ressonante: 2,9 ± 0,5 kHz por especificação
Capacitância livre: 30.000/3.300 pF ± 30% a 120 Hz por especificação
Dimensões: 35,0 mm de diâmetro externo, 0,55 mm de espessura total conforme especificação
Substrato de latão para acoplamento acústico robusto
Temperatura operacional: -20 °C a +70 °C conforme especificação
| Parâmetro | Valor | Unidade |
| Tipo de produto | Elemento cerâmico piezoelétrico | — |
| Frequência Ressonante | 2,9±0,5 | kHz |
| Capacitância Livre | 30.000 / 3.300 ± 30% | pF (a 120 Hz) |
| Resistência Equivalente | ≤ 500 | Ω |
| Perda dielétrica (tanδ) | ≤ 5% | — |
| Temperatura operacional | -20 ~ +70 | °C |
| Temperatura de armazenamento | -30 ~ +80 | °C |
| Material de substrato | Latão | — |
| Espessura Total (T) | 0,55±0,04 | milímetros |
| Espessura Cerâmica (T1) | 0,30±0,02 | milímetros |
| Diâmetro Externo (D1) | 35,0 +0/-0,1 | milímetros |
| Diâmetro Interno (D2) | 25,0±0,3 | milímetros |
Painéis de alarme industriais e sistemas de alerta de segurança
Indicadores sonoros automotivos (alarmes de ré, lembretes de cinto de segurança)
Tons de alerta de dispositivos médicos (monitores de pacientes, ferramentas de diagnóstico portáteis)
Sensores domésticos inteligentes e hubs de segurança IoT
Eletrônicos de consumo que exigem sinais acústicos compactos e de alta saída
1. Não aplique tensão além da faixa operacional especificada do FT-35T-2.9B1-C30. O acionamento excessivo pode causar degradação ou delaminação da cerâmica.
2. Manuseie com cuidado para evitar choques mecânicos ou dobras que possam rachar a camada cerâmica ou separar o substrato de latão.
3. Evite exposição prolongada a atmosferas corrosivas, alta umidade ou condensação, que podem oxidar o substrato de latão e degradar a adesão do eletrodo.
4. Armazene na embalagem original dessecada para evitar a entrada de umidade e manter a soldabilidade.
5. O suporte de montagem deve ser aplicado somente no perímetro do substrato. Não restrinja a região vibratória central, pois isso alterará a frequência de ressonância e o nível de pressão sonora.
A MEIDI produz elementos de campainha de cerâmica piezoelétrica de 35 mm em uma instalação com certificação ISO9001 e linhas automatizadas dedicadas para queima de cerâmica, impressão de eletrodo, polarização e teste acústico final. Cada lote do FT-35T-2.9B1-C30 passa por varredura de frequência de ressonância, verificação de capacitância e inspeção visual. Com uma cadeia de suprimentos estabelecida e controle interno total, mantemos um desempenho repetível e apoiamos entregas de médio a grande volume.
R: Sim, pedidos em grandes quantidades são bem-vindos. O prazo de entrega padrão é de 2 a 4 semanas, dependendo da quantidade. Para volumes maiores ou demandas urgentes, entre em contato com nossa equipe de vendas para agendamento confirmado.
R: Fornecemos amostras grátis deste elemento piezoelétrico de 35 mm para compradores qualificados. Os custos de envio podem ser aplicados com base no destino. Solicitações de amostra podem ser feitas diretamente através do formulário de consulta.
R: A personalização de frequência ressonante, capacitância, espessura do substrato e terminação do fio está disponível. Nossa equipe de P&D trabalha em estreita colaboração com os clientes para ajustar os parâmetros dentro de faixas viáveis, mantendo a confiabilidade.
R: MEIDI opera sob gestão de qualidade ISO9001. Podemos fornecer certificados de materiais, relatórios de testes e declarações de conformidade RoHS/REACH mediante solicitação.
R: Os elementos são embalados em bandejas antiestáticas e sacos selados a vácuo com dessecante. As caixas externas são reforçadas para evitar danos durante o transporte. Etiquetagem personalizada e código de barras são suportados para pedidos de alto volume.
Para solicitar a ficha técnica completa, discutir opções de configuração ou obter um orçamento para o FT-35T-2.9B1-C30 Elemento cerâmico piezoelétrico de 35 mm, entre em contato com a MEIDI com seus requisitos técnicos ou aplicação alvo. Nossa equipe de suporte de engenharia responderá com recomendações detalhadas dentro de um dia útil.
