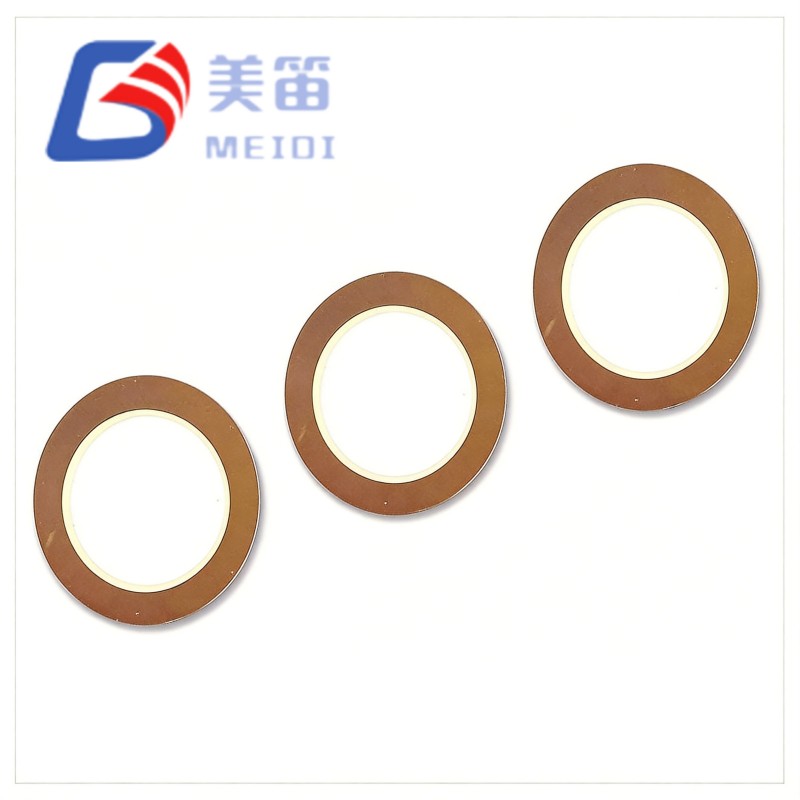

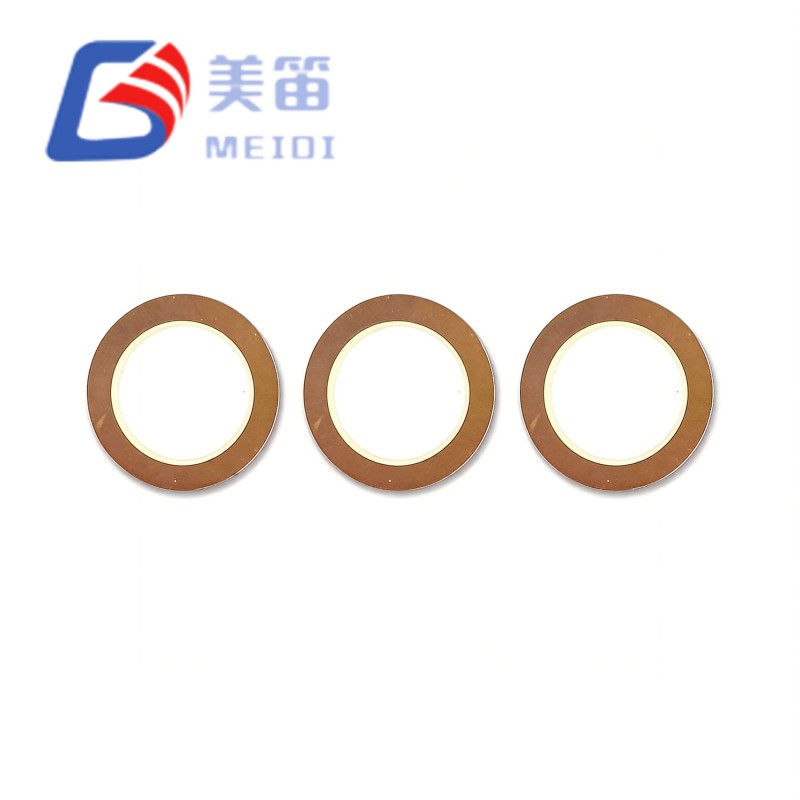

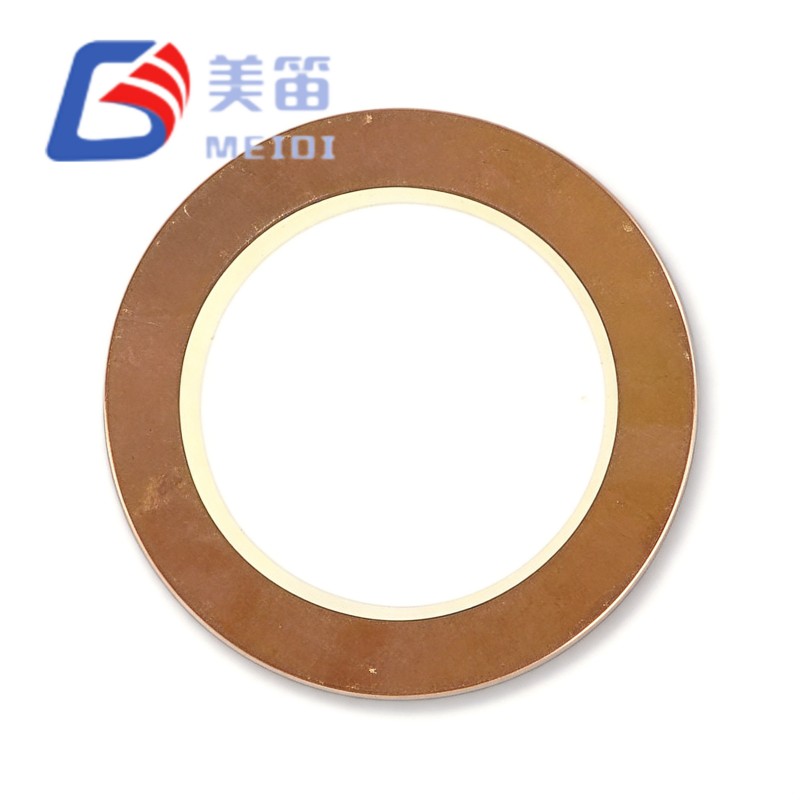

O elemento cerâmico piezoelétrico de latão de 11 mm é um elemento piezoelétrico de substrato de latão sintonizado em 9,0 kHz, projetado para módulos acústicos incorporados que se beneficiam de um tom de alerta mais agudo e nítido. Seu diâmetro de 11,0 mm e espessura de 0,18 mm correspondem à pegada mecânica da variante FT-11T de 7,8 kHz, portanto, um único layout de PCB e cavidade de caixa podem suportar ambas as frequências. A capacitância de 12.000pF e a resistência equivalente ≤500Ω permitem que o elemento seja acionado de forma eficiente a partir de uma fonte de baixa tensão, diretamente de um pino MCU de 3,3 V ou através de um simples circuito de reforço LC.
A frequência de ressonância é definida em 9,0 kHz com uma tolerância de lote de ±11,1%, fornecendo um tom que é perceptualmente mais nítido e mais urgente do que alternativas de frequência mais baixa, o que pode ajudar na diferenciação de alertas em sistemas multitons.
Um diâmetro de 11,0 mm e uma espessura total de 0,18 mm tornam este elemento mecanicamente intercambiável com o FT‑11T‑7.8A1, permitindo a avaliação de frequência A/B sem modificar o padrão de terreno ou gabinete da PCB.
A capacitância nominal de 12.000 pF a 120 Hz fornece uma alta carga capacitiva que reduz o requisito de tensão do inversor, tornando viável o MCU PWM direto de 3,3 V em módulos alimentados por bateria com espaço limitado.
Um diâmetro de eletrodo ativo de 8,0 mm, reduzido em relação aos 9,0 mm usados no modelo de 7,8 kHz, concentra o campo elétrico para melhorar o acoplamento eletromecânico na ressonância mais alta.
O substrato de latão com eletrodo de prata queimado mantém o mesmo padrão de condutividade térmica e soldabilidade do restante da série FT‑11T, garantindo um comportamento de montagem previsível.
Uma resistência equivalente de ≤500Ω suporta circuitos de reforço ressonante LC de alto Q, permitindo que níveis de pressão sonora acima de 75dB sejam alcançados com potência mínima de acionamento.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Elemento cerâmico piezoelétrico | — |
| Modelo | FT-11T-9.0A1 | — |
| Frequência Ressonante | 9,0 ± 1,0 kHz | Ar livre, 25 ℃ |
| Tolerância de frequência | ±11,1% | Consistência do lote |
| Capacitância Livre | 12.000 ± 30% pF | A 120 Hz, 1 Vrms, 25 ℃ |
| Resistência Equivalente | ≤ 500Ω | Em frequência ressonante |
| Perda dielétrica (tanδ) | ≤ 5% | A 120 Hz, 1Vrms |
| Material de substrato | Latão | — |

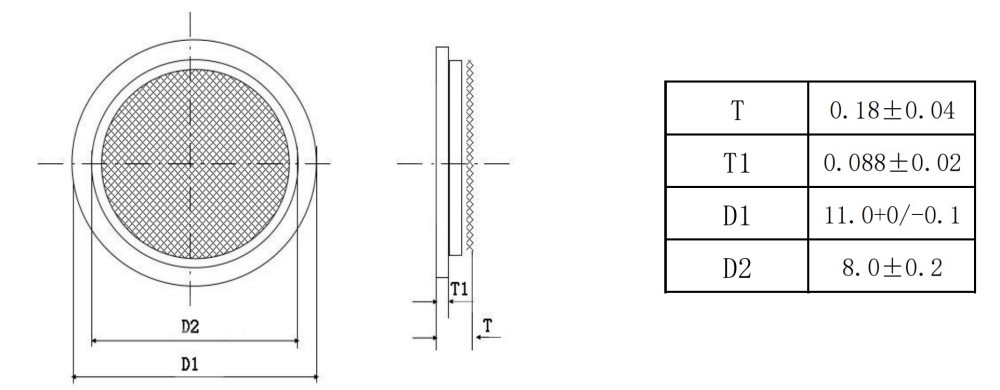

| Diâmetro do disco cerâmico (D1) | 11,0 +0/-0,1mm | — |
| Diâmetro do eletrodo ativo (D2) | 8,0±0,2mm | — |
| Espessura Total (T) | 0,18±0,04mm | Cerâmica + substrato |
| Espessura Cerâmica (T1) | 0,088±0,02mm | Camada PZT |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |
| Material do eletrodo | Prata (padrão) | Pasta de prata queimada |
| Resistência de Isolamento | ≥ 100 MΩ (típico) | A 100 VCC, 25 ℃ |
Dispositivos vestíveis com vários tons, como rastreadores de fitness e smartwatches, onde o tom de 9,0 kHz serve como um alerta distinto de alta frequência para notificações prioritárias, juntamente com uma campainha de frequência mais baixa.
Instrumentos de diagnóstico médico portáteis que se beneficiam de hierarquia tonal, utilizando 9,0kHz para alarmes críticos e 7,8kHz para sinais informativos na mesma PCB.
Nós de sensores IoT de alta densidade, incluindo sensores de portas/janelas e detectores de vazamento de água, onde a frequência fundamental de 9,0 kHz ajuda a reduzir a interferência acústica com harmônicos sem fio de 2,4 GHz.
Painéis de toque IHM industriais que empregam frequências duplas para feedback do operador, por exemplo, um bipe de confirmação de 7,8 kHz e um alarme de erro de 9,0 kHz produzido a partir de pegadas mecânicas idênticas.
Painéis de controle de eletrodomésticos em fornos de micro-ondas, máquinas de lavar e refrigeradores, onde o tom mais alto penetra o ruído ambiente da cozinha de maneira mais eficaz.
Eletrônicos educacionais e de brinquedo que exigem um tom simples de nota alta para respostas musicais ou feedback de aprendizagem interativo.
| Objetivo do projeto | Vantagem FT‑11T‑9.0A1 |
| Adicione um segundo tom sem uma reformulação mecânica | O elemento compartilha seu envelope de 11,0×0,18mm com a variante de 7,8kHz, portanto, o mesmo padrão de terreno e cavidade podem ser usados para qualquer frequência. |
| Obtenha uma qualidade perceptiva mais nítida e urgente | A ressonância de 9,0 kHz produz um tom mais nítido que é facilmente distinguido do zumbido de frequência mais baixa, tornando-o adequado para alertas de erro e prioridade. |
| Reduza a interferência eletromagnética com sistemas de RF | A fundamental e seus harmônicos de ordem inferior ficam bem abaixo das bandas ISM típicas; o desempenho real da EMC depende do layout do circuito do inversor, mas a escolha da frequência é inerentemente benigna. |
| Mantenha um acoplamento eficiente em maior ressonância | O eletrodo ativo de 8,0 mm é otimizado para o modo 9,0 kHz, concentrando o campo elétrico para manter o coeficiente de acoplamento alto, apesar do aumento da frequência. |
| Simplifique o gerenciamento de BOM de dupla frequência | Ambos os modelos de 7,8kHz e 9,0kHz compartilham as mesmas especificações de capacitância e resistência, permitindo que um único valor de indutor de reforço LC seja usado com pequenos ajustes de sintonia. |
| Cabe em montagens ultrafinas | O perfil de 0,18 mm, combinado com um substrato de latão de 0,5 mm, permite que a pilha acústica completa permaneça abaixo de 1 mm de altura. |
A MEIDI Intelligent Technology produz componentes cerâmicos piezoelétricos desde 2011. A empresa opera uma instalação verticalmente integrada em Jiangsu, China, onde o processamento de pó cerâmico, fundição de fita, serigrafia de eletrodo, sinterização em alta temperatura e polarização são todos realizados internamente. Essa integração, aliada a um sistema de qualidade certificado pela ISO9001, garante características elétricas repetíveis e rastreabilidade completa do lote para cada elemento enviado.
O elemento cerâmico piezoelétrico de latão de 11 mm é fabricado na mesma plataforma de produção do FT‑11T‑7.8A1, com controles estatísticos de processo adaptados ao alvo de 9,0 kHz. Cada lote de produção é submetido a um teste de frequência de ressonância de 100% em um analisador de impedância de ar livre, e as unidades que ficam fora da janela de 9,0±1,0kHz são rejeitadas. A capacitância é blindada em 120 Hz e 1 Vrms, a resistência equivalente é verificada em ≤500Ω e a perda dielétrica é mantida abaixo de 5%. As verificações dimensionais abrangem o diâmetro da cerâmica, o diâmetro do eletrodo e a espessura total. O envelhecimento térmico a +70°C durante 48 horas confirma a estabilidade da polarização e a soldabilidade é verificada de acordo com J‑STD‑002. Um código de lote gravado na borda do substrato vincula cada unidade ao seu lote de prensagem, perfil de sinterização e registros de teste, que são arquivados por dez anos.
1. Posso colocar o FT‑11T‑9.0A1 diretamente em uma placa projetada para a versão de 7,8kHz?
Mecanicamente, sim. Ambos os elementos têm o mesmo diâmetro de 11,0 mm e espessura de 0,18 mm, portanto, não são necessárias alterações na PCB ou no alojamento. Eletricamente, o circuito de acionamento deve ser reajustado. Se o seu projeto existente usa um indutor de 6,8mH otimizado para 7,8kHz, um valor próximo de 4,7mH corresponderá melhor à ressonância de 9,0kHz; alternativamente, o capacitor de sintonia paralela pode ser reduzido de 330pF para 220pF. Sem reajuste, o nível de pressão sonora pode cair de 8 a 12 dB.
2. Por que o eletrodo ativo é menor que no modelo de 7,8kHz?
O eletrodo de 8,0 mm (em comparação com 9,0 mm no FT‑11T‑7.8A1) otimiza o acoplamento eletromecânico para maior ressonância. Uma área menor do eletrodo em relação ao volume cerâmico melhora a uniformidade do campo elétrico e reduz a interferência do modo radial, ajudando o elemento a manter uma saída acústica comparável, apesar da frequência mais alta.
3. Operar a 9,0 kHz cria algum problema de EMC para dispositivos IoT sem fio?
A fundamental e as suas harmónicas de ordem inferior estão muito abaixo das bandas de RF comuns, pelo que a frequência em si não é uma fonte direta de interferência. No entanto, as bordas de comutação rápida de um drive PWM de onda quadrada podem gerar ruído de banda larga. São recomendadas práticas padrão de EMC, como colocar um capacitor de desacoplamento cerâmico através do elemento e adicionar um resistor em série na saída do driver para desacelerar as bordas. Uma varredura de sonda de campo próximo ao redor do circuito de acionamento durante os testes de pré-conformidade é uma etapa prudente para a certificação FCC ou CE.
4. Como o tom de 9,0kHz se compara subjetivamente com o de 7,8kHz?
A diferença no volume percebido é mínima. O tom de 9,0 kHz é geralmente descrito como mais nítido e que chama mais a atenção, o que pode ser útil para alarmes, enquanto o tom de 7,8 kHz é um pouco mais suave e menos intrusivo. Em ambientes dominados por ruído de baixa frequência, 9,0 kHz pode oferecer uma audibilidade ligeiramente melhor.
5. Este elemento é adequado para tocar melodias ou múltiplas frequências?
O elemento cerâmico Piezo de latão de 11 mm é um dispositivo ressonante de banda estreita e sua saída cai significativamente quando desligado da ressonância. Padrões de bipe simples usando chaveamento liga/desliga de uma portadora de 9,0 kHz são possíveis, mas gerar uma gama de notas musicais com volume consistente não é prático. Para aplicações melódicas, uma sirene piezoelétrica com resposta de frequência mais ampla ou um alto-falante dinâmico em miniatura seria uma escolha melhor.
Para obter orientação sobre integração de PCB, recomendações de projeto de cavidade, ajuste de circuito de reforço LC para 9,0 kHz, conselhos de implementação de frequência dupla ou preços por volume, envie seus requisitos por meio do formulário de contato. A engenharia de aplicações MEIDI normalmente responde dentro de um dia útil com documentação técnica, modelos de simulação e unidades de avaliação de amostra acompanhadas de dados de teste individuais.
