A Campainha piezoelétrica passivaé um componente acústico compacto e energeticamente eficiente que transforma um sinal elétrico em som audível através da vibração de uma cerâmica piezoelétrica. Ao contrário de uma campainha ativa, ela contémsem oscilador interno— depende de um sinal de acionamento externo (uma onda quadrada ou PWM de um microcontrolador) para produzir som. Essa única diferença arquitetônica é o que dá aos engenheiros controle preciso e programável sobre frequência, tom e padrão de alarme. Na Jiangsu Meidi Intelligent Technology Co., Ltd., fabricamos esses componentes há mais de 15 anos e este guia explica como funciona uma campainha piezoelétrica passiva, as características elétricas importantes, onde é usada e como selecionar o modelo certo para o seu projeto.
A escolha do elemento sonoro correto raramente é uma reflexão tardia em um produto bem projetado. Uma campainha muito silenciosa, que consome muita corrente ou que não pode ser ajustada no tom certo prejudica a experiência do usuário – e em equipamentos de segurança ou médicos, pode comprometer toda a função. Este artigo fornece a estrutura técnica para especificar uma campainha piezoelétrica passiva com confiança, apoiada pordados reais de produção MEIDIem vez de afirmações genéricas de marketing.

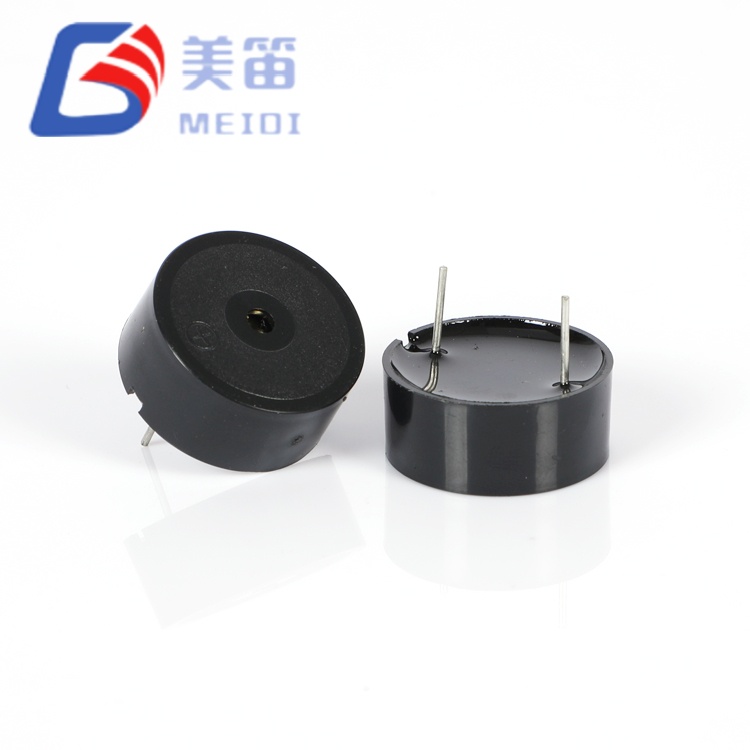

A campainha piezoelétrica passivaé um transdutor acústico eletrônico que converte um sinal elétrico em som, explorando o efeito piezoelétrico reverso de um disco cerâmico. Não possui circuito de oscilação embutido, portanto depende inteiramente de um circuito de controle externo para fornecer o sinal de frequência. Esse design dá ao engenheiro – e não ao componente – controle sobre o tom, o ritmo e o padrão de alerta.
A maneira mais rápida de entender uma campainha piezoelétrica passiva é compará-la com seu irmão ativo. Umcampainha ativapossui um oscilador interno e emite um tom fixo no momento em que a alimentação CC é aplicada. Uma campainha passiva permanece silenciosa em DC e só soa quando alimentada com um sinal alternado. A compensação é deliberada: as campainhas ativas são mais simples de acionar, mas limitadas a um tom; campainhas passivas exigem um circuito de acionamento, mas recompensam você com melodias, gorjeios e alarmes de vários tons em uma única peça de baixo custo.
A MEIDI desenvolve e fabrica uma gama completa de soluções de campainhas piezoelétricas – passivas, ativas, SMD e com chumbo – para equipamentos de comunicação, eletrodomésticos, eletrônicos automotivos, instrumentos médicos e sistemas de segurança.
O princípio de funcionamento é oefeito piezoelétrico reverso. Quando um sinal elétrico alternado é aplicado através da cerâmica piezoelétrica dentro da campainha, o material se expande e contrai repetidamente. Esses movimentos mecânicos fazem vibrar um diafragma ou a própria cerâmica, empurrando o ar e gerando ondas sonoras audíveis.
A frequência do sinal de entrada define diretamente o tom de saída. Mais importante ainda, cada campainha piezo passiva tem umfrequência ressonante mecânica- normalmente no2–4 kHzalcance, onde o ouvido humano também é mais sensível. Acione o elemento na ressonância ou próximo a ela e ele irradiará seu nível máximo de pressão sonora (SPL); desvie até 10% e o SPL pode cair de 6 a 10 dB porque o fator Q do elemento é alto (geralmente 20 a 60). Na prática, isso significa que você deve combinar a frequência do seu drive com a frequência ressonante nominal da peça, em vez de tratar "qualquer tom" como igualmente alto.
Como o dispositivo é acionado externamente, ele se integra perfeitamente a microcontroladores, circuitos PCB e sistemas de controle inteligentes – e é exatamente por isso que ele domina produtos que precisam de feedback sonoro programável e personalizado.
Esta é a seção que a maioria dos artigos genéricos ignora, mas é onde as campainhas piezo passivas vivem ou morrem em designs reais. Trate a campainha como umcarga capacitiva, não um resistor.
Uma campainha piezoelétrica passiva é acionada por uma forma de onda alternada – uma onda quadrada (comum em designs incorporados) ou um sinal PWM de um periférico temporizador. Um nível DC constante produz no máximo um único clique fraco; o tom sustentado requer oscilação contínua. A tensão de acionamento pico a pico, e não a fonte CC, determina o volume: duplicar o Vp-p aproximadamente duplica a potência acústica irradiada (cerca de +6 dB) até o limite mecânico da cerâmica. As tensões típicas do inversor funcionam3–25 V pp, sendo 3 V, 5 V e 12 V pp os mais comuns para projetos portáteis, de consumo e industriais, respectivamente.
Eletricamente, um elemento piezoelétrico se comporta como um pequeno capacitor – geralmente10–30 nFpara peças padrão. O consumo de corrente é dominado pela corrente de deslocamento necessária para carregar e descarregar essa capacitância em cada transição, e não por um fluxo CC constante. O resultado prático: as campainhas piezo passivas são extremamente eficientes (geralmente 5–10 mA) e, diferentemente das campainhas magnéticas, elasnão requer um diodo flyback, porque não há bobina indutiva para entrar em colapso. Um indicador pequeno e silencioso pode até ser acionado diretamente de um pino do microcontrolador; alarmes mais altos precisam de um transistor, MOSFET ou IC de driver piezo dedicado.
O SPL medido para campainhas piezo passivas é normalmente cotado em 10 cm e na frequência de ressonância (geralmente 70–90 dB para peças padrão, mais alto para elementos maiores). Como a saída cai drasticamente em relação à ressonância, a etapa mais valiosa do projeto é confirmar a frequência ressonante nominal da peça e conduzi-la até lá. Sempre reduza a taxa para a distância: aplique a regra do inverso do quadrado (o SPL cai ~6 dB por duplicação da distância) ao estimar o volume intra-auricular na posição do ouvinte.
As equipes de produtos modernas enfrentam espaços de instalação apertados, orçamentos de energia rigorosos e a necessidade de feedback confiável dos usuários. Uma campainha piezoelétrica passiva responde a todos os três:
Para dispositivos inteligentes, equipamentos médicos, eletrônicos de consumo ou controladores industriais, uma campainha piezoelétrica passiva bem escolhida melhora a usabilidade e a qualidade percebida do produto.
Qualquer produto que precise de uma notificação sonora clara e programável é um candidato. Seu pequeno tamanho e eficiência atendem a uma ampla variedade de indústrias:
| Indústria | Exemplos de aplicação |
|---|---|
| Eletrônica Automotiva | Alertas do painel, lembretes de segurança, feedback do sistema de controle |
| Eletrodomésticos | Microondas, máquinas de lavar, aparelhos de ar condicionado, dispositivos domésticos inteligentes |
| Equipamento Médico | Dispositivos de monitoramento, instrumentos de teste, sistemas de notificação de pacientes |
| Equipamento de comunicação | Indicadores de sinal, sons de confirmação de operação |
| Sistemas de Segurança | Dispositivos de alarme, controle de acesso, equipamentos de alerta |
A capacidade de gerar vários tons distintos torna as campainhas piezoelétricas passivas especialmente valiosas em produtos inteligentes que devem transmitir mensagens diferentes – um sinal sonoro de pré-alarme versus um alarme sonoro completo – por meio de uma única saída.
Selecionar a campainha correta significa equilibrar as restrições elétricas, acústicas e mecânicas. Uma correspondência ruim resulta em volume insuficiente, operação instável ou desperdício de energia.
A MEIDI trabalha com os clientes para ajustar a configuração da campainha – tensão de acionamento, ressonância, área ocupada – de acordo com o design exato do produto, em vez de forçar uma peça de tamanho único.
| Recurso | Campainha piezoelétrica passiva | Campainha ativa |
|---|---|---|
| Geração de Som | Requer sinal de frequência externo | Contém oscilador interno |
| Flexibilidade de controle | Alto — suporta diferentes tons e melodias | Limitado a um tom predefinido |
| Método de condução | Onda quadrada / PWM (Vp-p) | Tensão CC |
| Eficiência energética | Corrente baixa (normalmente 5–10 mA) | Maior, depende do circuito interno |
| Componentes Externos | Sem diodo flyback; pode precisar de driver para saída alta | Nenhum – sons em DC |
| Melhor Aplicação | Eletrônica inteligente, dispositivos programáveis | Produtos simples de alarme e notificação |
A escolha depende do produto. Quando a personalização do som e o controle inteligente são prioridades, uma campainha piezoelétrica passiva oferece uma clara vantagem.
A tabela abaixo lista representantescampainhas piezoelétricas passivasdo nosso catálogo de produção (Jiangsu Meidi Intelligent Technology Co., Ltd.). Todos são elementos piezoelétricos de acionamento externo (tipo transdutor); a tensão do inversor é o sinal pico a pico recomendado. SPL é a classificação mínima do fabricante medida em 10 cm na ressonância. A capacitância é mostrada onde especificada no catálogo.

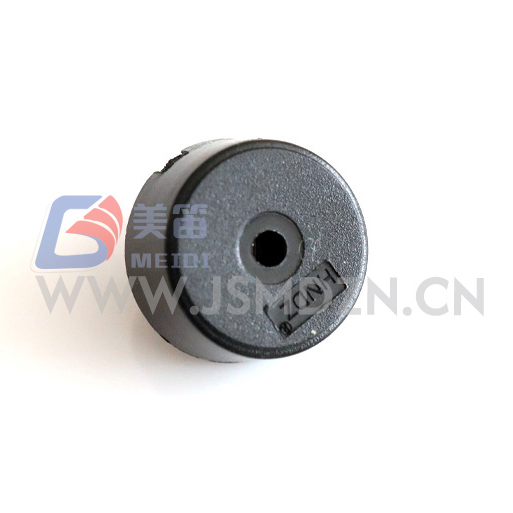

| Modelo | Tipo | Unidade V (Vp-p) | Frequência ressonante. | Min. SPL | Dimensões (mm) | Operando. Faixa | Armazenar. Faixa |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, passivo | 3.0 | 4000±500Hz | ≥85dB | Φ12,0 × 9,0 | −20 a +70°C | −30 a +80°C |
| HNR-1207PA5.0 | Piezo, passivo | 5.0 | 4000±500Hz | ≥80dB | Φ12,5 × 7,0 | −20 a +70°C | −30 a +80°C |
| HNR-1255PA6.5 | Piezo, passivo | 5.0 | 4000±500Hz | ≥80dB | Φ12,5 × 5,5 | −20 a +70°C | −30 a +80°C |
| HNR-1360-7.6 | Piezo, passivo | 5.0 | 4000±500Hz | ≥85dB | Φ13,0 × 6,0 |
−20 a +70°C | −30 a +80°C |
| HNR-1407PA75 | Piezo, passivo | 5.0 | 4000±500Hz | ≥85dB | Φ14,0 × 7,0 | −20 a +70°C | −30 a +80°C |
| HND-2308P | Elemento piezoelétrico | 3.0 | 1650 ±20%Hz |
88±3dB | Φ23,0 × 8,0 | −20 a +70°C | −30 a +80°C |
Uma campainha de alta qualidade depende de fabricação precisa, seleção disciplinada de materiais e controle de qualidade consistente. A MEIDI combina 15 anos de experiência em produção com equipamentos de teste automatizados que verificam o SPL e a frequência entre lotes. Desde dispositivos de consumo compactos até aplicações industriais, nossos produtos de campainha são construídos para operação estável e longa vida útil.
Os clientes que escolhem a MEIDI se beneficiam de suporte técnico profissional, opções de produtos personalizados e fornecimento confiável - quer você precise de uma peça de catálogo padrão ou de uma campainha projetada para uma ressonância, tensão e área de cobertura específicas.
Q1: Qual é a principal diferença entre uma campainha piezoelétrica passiva e uma campainha ativa?
R: Uma campainha piezoelétrica passiva requer um sinal de acionamento externo (onda quadrada/PWM) para criar som, enquanto uma campainha ativa contém um oscilador interno e soa automaticamente quando a alimentação CC é aplicada. Os tipos passivos oferecem flexibilidade de tom; tipos ativos são mais simples de dirigir.
Q2: Uma campainha piezoelétrica passiva pode produzir sons diferentes?
R: Sim. Como o som é gerado pelo sinal de frequência externo, os projetistas podem programar diferentes tons, padrões e até melodias – um sinal sonoro de pré-alarme versus um alarme contínuo – a partir de um único componente.
Q3: As campainhas piezoelétricas passivas são adequadas para dispositivos alimentados por bateria?
R: Sim. Seu baixo consumo de corrente (normalmente 5–10 mA) e natureza capacitiva os tornam excelentes para eletrônicos portáteis, dispositivos inteligentes e produtos com eficiência energética.
Q4: Preciso de um diodo flyback para acionar uma campainha piezoelétrica passiva?
R: Não. Um elemento piezo é capacitivo, não indutivo, portanto não gera um pico de EMF reverso. Muitas vezes, um pequeno indicador pode ser acionado diretamente de um pino do microcontrolador; um alarme mais alto pode precisar de um transistor ou driver IC, mas não de um diodo flyback.
Q5: Que tensão de unidade devo usar?
R: Depende do fornecimento e do estágio do driver. As escolhas comuns são 3 V pp (portátil), 5 V pp (consumidor/MCU) e 12 V pp (industrial). Combine a frequência de ressonância nominal e respeite o Vp-p máximo da peça para evitar danos à cerâmica.
Q6: A MEIDI pode fornecer soluções personalizadas de campainha piezoelétrica passiva?
R: Sim. MEIDI suporta diferentes especificações, tensões de acionamento, frequências de ressonância e pegadas, e pode desenvolver uma campainha adequada à sua aplicação.
Uma campainha piezoelétrica passiva desempenha um papel importante em produtos eletrônicos modernos, fornecendo feedback sonoro eficiente, flexível e confiável. Seu baixo consumo de energia, design compacto e capacidade de som programável fazem dele a escolha preferida onde quer que o áudio personalizado seja importante. Na Jiangsu Meidi Intelligent Technology Co., Ltd., apoiamos essa capacidade com 15 anos de disciplina de fabricação e especificações reais e verificáveis.
Se você precisa de uma campainha piezoelétrica passiva confiável para seu próximo projeto,Contate-noshoje. Nossa equipe de engenharia ajudará você a adequar a tensão, a ressonância e a área ocupada do inversor ao seu projeto — e fornecerá amostras grátis para que você possa validar o desempenho antes do compromisso.
