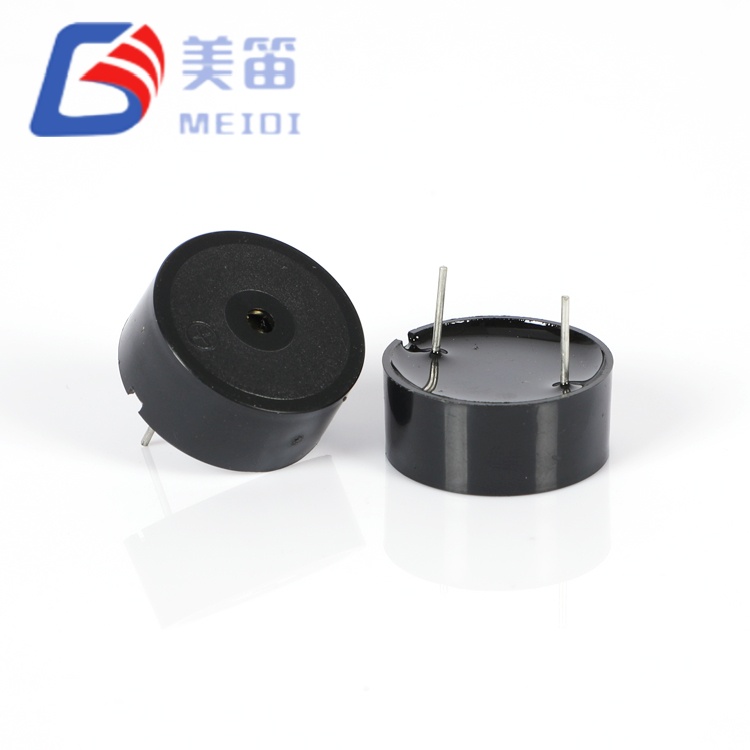

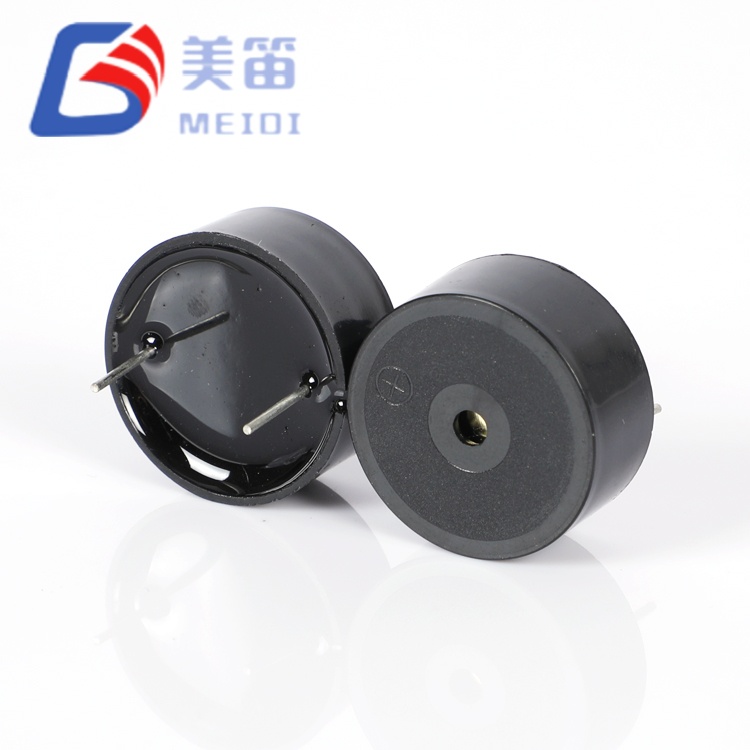

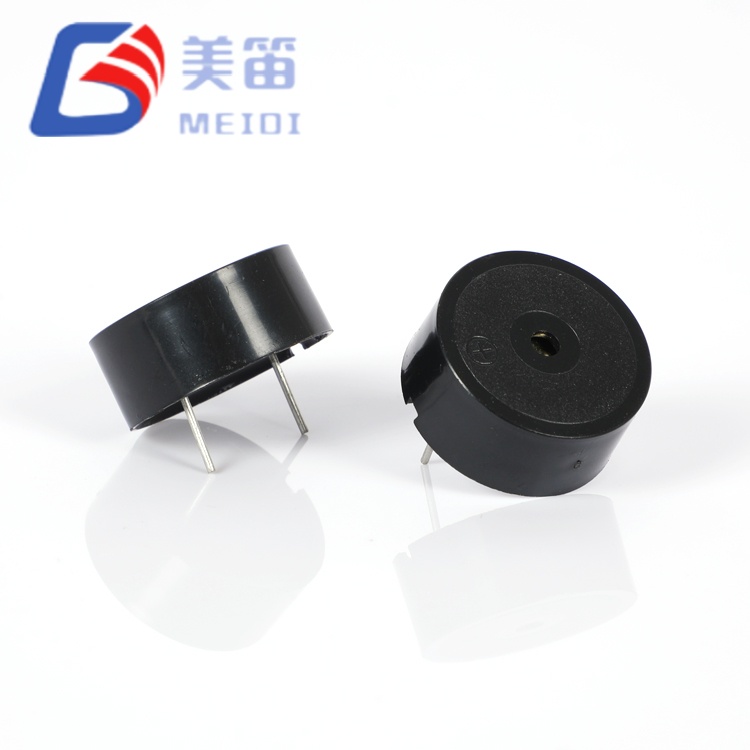

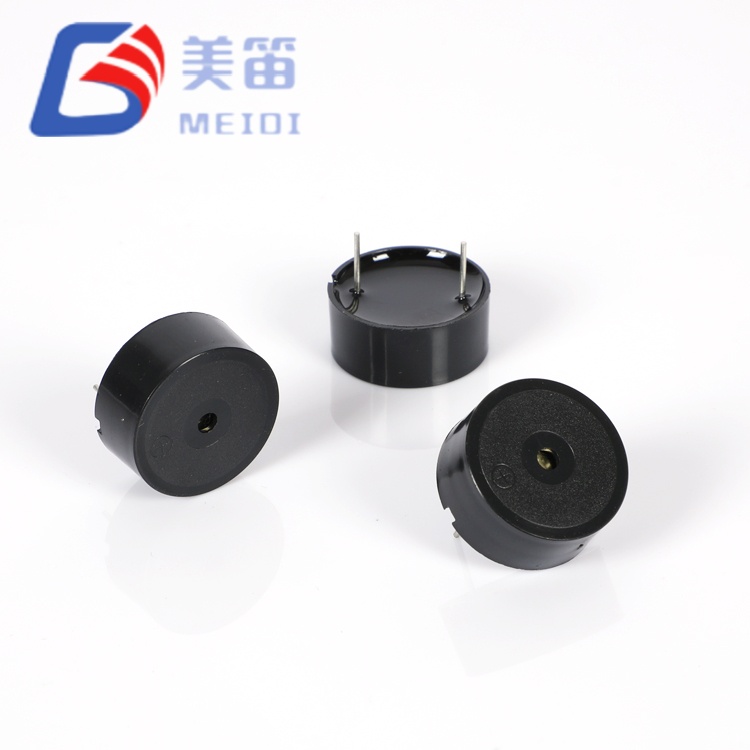

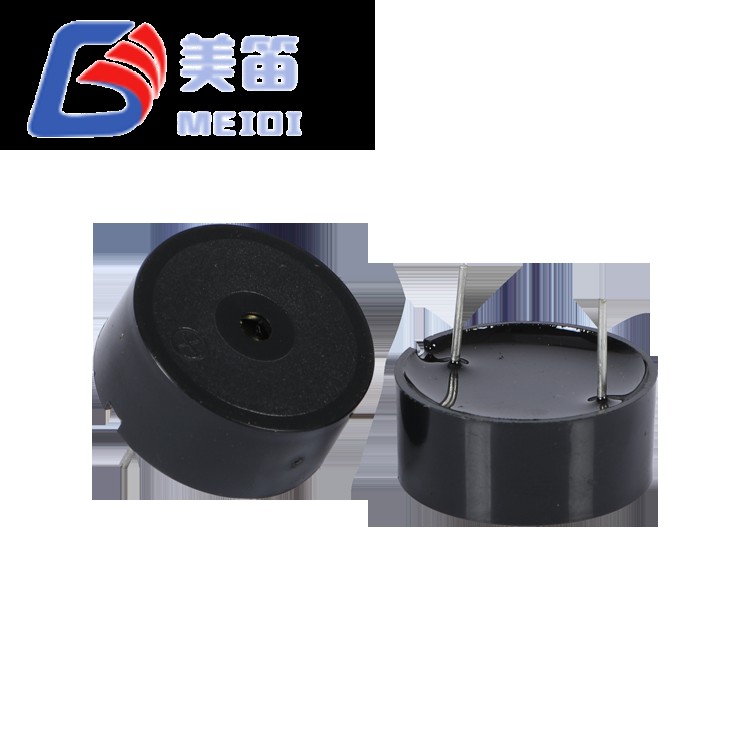

Ao contrário das campainhas ativas que geram seu próprio tom, a campainha passiva piezoelétrica de 23 * 10 mm é uma campainha piezoelétrica passiva sirene destinada a ser acionada por uma forma de onda CA externa - normalmente uma onda quadrada ou PWM sinal fornecido por um microcontrolador ou oscilador dedicado. Sua frequência ressonante de 3500Hz permite ao projetista sintonizar a frequência de condução para obter a saída acústica máxima, alcançando ≥85dB a 10cm quando alimentado com onda quadrada de 12Vp‑p. As medidas habitacionais pretas do PBT Φ23 mm de diâmetro e 9,8 mm de altura, tornando-o uma das opções mais finas no Série HNR. Com um consumo de corrente de ≤8mA sob condições nominais e uma tensão operacional faixa de 1 a 30 Vp‑p, esse componente de furo passante é adequado para projetos com espaço limitado onde o controlador host já fornece um pino de saída adequado.
Design passivo – requer unidade CA externa a 3500 Hz
Classificação de 12 Vp-p, faixa operacional de 1–30 Vp-p
≥85 dB SPL a 10cm, consumo ≤8 mA em condições nominais
Pacote de furo passante PBT preto de Φ23,0 × 9,8 mm, 3g
Operação contínua de -20°C a +70°C
| Parâmetro | Valor | Condições/Notas de Teste |
| Tipo de produto | Campainha passiva piezoelétrica | — |
| Tensão nominal | 12 Vp-p | Pico a pico |
| Tensão operacional | 1–30 Vp-p | Alcance do sinal de acionamento |
| Frequência Ressonante | 3500±500 Hz | Na tensão nominal |
| Saída de som a 10 cm | ≥85dB | Onda quadrada de 3500 Hz, 12 Vp-p |
| Consumo Atual | ≤8mA | Onda quadrada de 3.500 Hz, 12 Vp-p; especificação ≤8mA; o cabeçalho do relatório de teste pode indicar ≤5mA - consulte o relatório de teste |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |

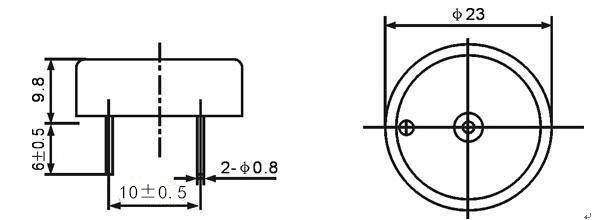

| Dimensões (Diâmetro × A) | Φ23 ± 0,5 × 9,8 ± 0,5 mm | Apenas corpo; tolerância de desenho ±0,5 mm, a menos que especificado |
| Peso | 3g | — |
| Material da Habitação | Preto PBT | — |
| Capacitância | 12 ± 40% nF | Valor de referência por cabeçalho de especificação; não verificado por amostra |
| Tipo de montagem | Orifício passante | Solda onda/manual |
Como a campainha passiva piezoelétrica de 23 * 10 mm não possui um oscilador interno, a forma de onda de acionamento deve ser fornecida externamente. Uma abordagem comum é usar um pino GPIO do microcontrolador configurado para PWM saída a 3500 Hz com um ciclo de trabalho de 50%, armazenado em buffer através de um transistor ou dedicado driver se o pino não puder fornecer corrente suficiente. O nível nominal do inversor é 12Vp‑p, mas o dispositivo opera de forma confiável de 1Vp-p a 30Vp-p, permitindo conexão direta para lógica de 3,3 V ou 5 V após a conversão de nível quando um SPL mais alto for necessário.
A capacitância especificada de aproximadamente 12nF (valor de referência) deve ser fatorada no projeto do estágio do driver, já que a carga reativa consumirá maior quantidade instantânea correntes durante cada transição de borda. Um resistor em série pode ser adicionado para limitar o pico atual se a fonte for sensível, embora isso possa reduzir o SPL. A frequência tolerância de ±500Hz significa que o pico ressonante exato pode variar ligeiramente entre unidades; para SPL máximo, recomenda-se uma varredura de frequência durante a prototipagem para identificar a frequência de acionamento ideal para um determinado lote.
A soldagem é compatível com onda (260°C, 4–6s) e manual (350°C, 2–5s) processos, com folga de 2,0mm entre a carcaça e o banho de solda.
| Item de teste | Doença | Critérios de Aceitação |
| Umidade | 50 ± 5 ℃, 90–95% UR, 48 h | Todas as especificações satisfeitas após a recuperação |
| Alta temperatura | +80 ± 2 ℃, 48 horas | Todas as especificações satisfeitas após a recuperação |
| Baixa temperatura | -30 ± 2 ℃, 48 horas | Todas as especificações satisfeitas após a recuperação |
| Ciclagem de temperatura | -30 ℃ ↔ +80 ℃, 30 min de permanência, 5 ciclos | Todas as especificações satisfeitas após a recuperação |
| Derrubar | Madeira dura de 75 cm a 10 mm, 3 gotas | Aparência e desempenho elétrico verificados |
| Vibração | 10–55 Hz, amplitude única de 1,0 mm, eixos XYZ, 0,5 h no total | Sem degradação mecânica ou elétrica |
| Resistência ao calor da solda | 250 ± 5 ℃, 10 ± 0,5 s, distância corpo-solda de 2,0 mm | Dimensões e desempenho atendem às especificações |

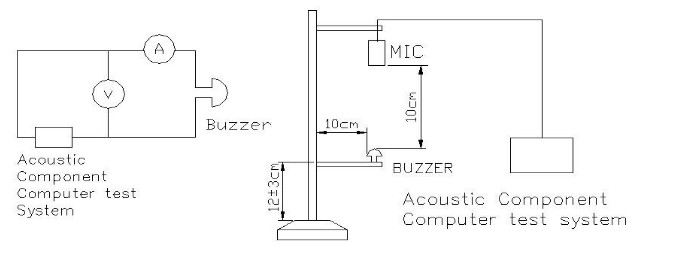

A campainha passiva piezoelétrica de 23 * 10 mm é montada na mesma instalação de Jiangsu que produz o ativo MEIDI faixa de campainha, mas segue um fluxo de processo distinto devido à sua arquitetura passiva. Depois que o disco piezocerâmico é ligado ao substrato metálico e colocado no Carcaça PBT, o conjunto é submetido a um teste acústico 100% usando um padrão Onda quadrada de 12 Vp-p, 3500 Hz para verificar SPL, frequência e corrente. Isto é complementado pela amostragem periódica de confiabilidade descrita acima.
O sistema de qualidade da MEIDI, certificado pela ISO9001, abrange a inspeção de materiais recebidos, verificações em processo e registro de dados de teste final. A integração vertical da instalação — incluindo fabricação interna de moldes e processamento de cerâmica — suporta repetibilidade resultados de fabricação e ajuda a manter prazos de entrega estáveis para ambas as quantidades de teste e pedidos de volume.
Circuitos de alarme baseados em microcontroladores onde um pino GPIO pode gerar um quadrado de 3500 Hz onda diretamente, eliminando a necessidade de um módulo de campainha ativo separado.
Dispositivos médicos portáteis e medidores portáteis que se beneficiam do menor peso de 3g e perfil fino de 9,8 mm, enquanto o MCU host já fornece o tom de alerta.
Painéis indicadores industriais com múltiplas sirenes acionadas por um único multicanal Controlador PWM, usando a resposta de frequência consistente do HNR‑2310A para uniformidade saída acústica.
Eletrodomésticos e sensores domésticos inteligentes onde a campainha é ativada apenas intermitentemente e o design passivo contribui para reduzir a corrente de espera (sem consumo quiescente do oscilador interno).
Placas educacionais e de prototipagem que incluem um periférico PWM, permitindo estudantes e engenheiros experimentarem a geração de som dependente da frequência.
Dados de dez amostras gravados com uma onda quadrada de 12Vp-p a 3500Hz mostram valores de SPL entre 91–94dB, excedendo o mínimo ≥85dB. As medições atuais variam de 3,87–4,00mA, que está abaixo do limite do parâmetro ≤8mA e do valor ≤5mA ocasionalmente anotado nos cabeçalhos dos relatórios de teste. As leituras de frequência estão dentro 3486–3600Hz, respeitando a janela de 3500±500Hz. As dimensões estão confirmadas para tolerâncias de Φ23×9,8mm.
| Amostra | NPS (dB) | Corrente (mA) | Frequência (Hz) | Diâmetro (mm) | Altura (mm) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |
Conclusão: PASSE. Aparência, polaridade e direção da fita estão em conformidade.
1. Não aplique tensão CC diretamente ao HNR‑2310A; requer uma alternância forma de onda para gerar som. DC contínua pode superaquecer o elemento piezoelétrico.
2. A caixa não está vedada. Evite a entrada de água, fluxo ou solvente de limpeza a porta de som.
3. Em ambientes com gases corrosivos, proteja a campainha colocando-a em um gabinete ventilado ou aplicando uma camada protetora apenas nos terminais.
4. O nível de pressão sonora depende da tensão do inversor e do formato da onda. Verifique se o seu o estágio do driver pode atingir o SPL desejado sob carga.
5. Mantenha a abertura acústica desobstruída. As obstruções reduzem a produção e podem alterar a frequência ressonante.

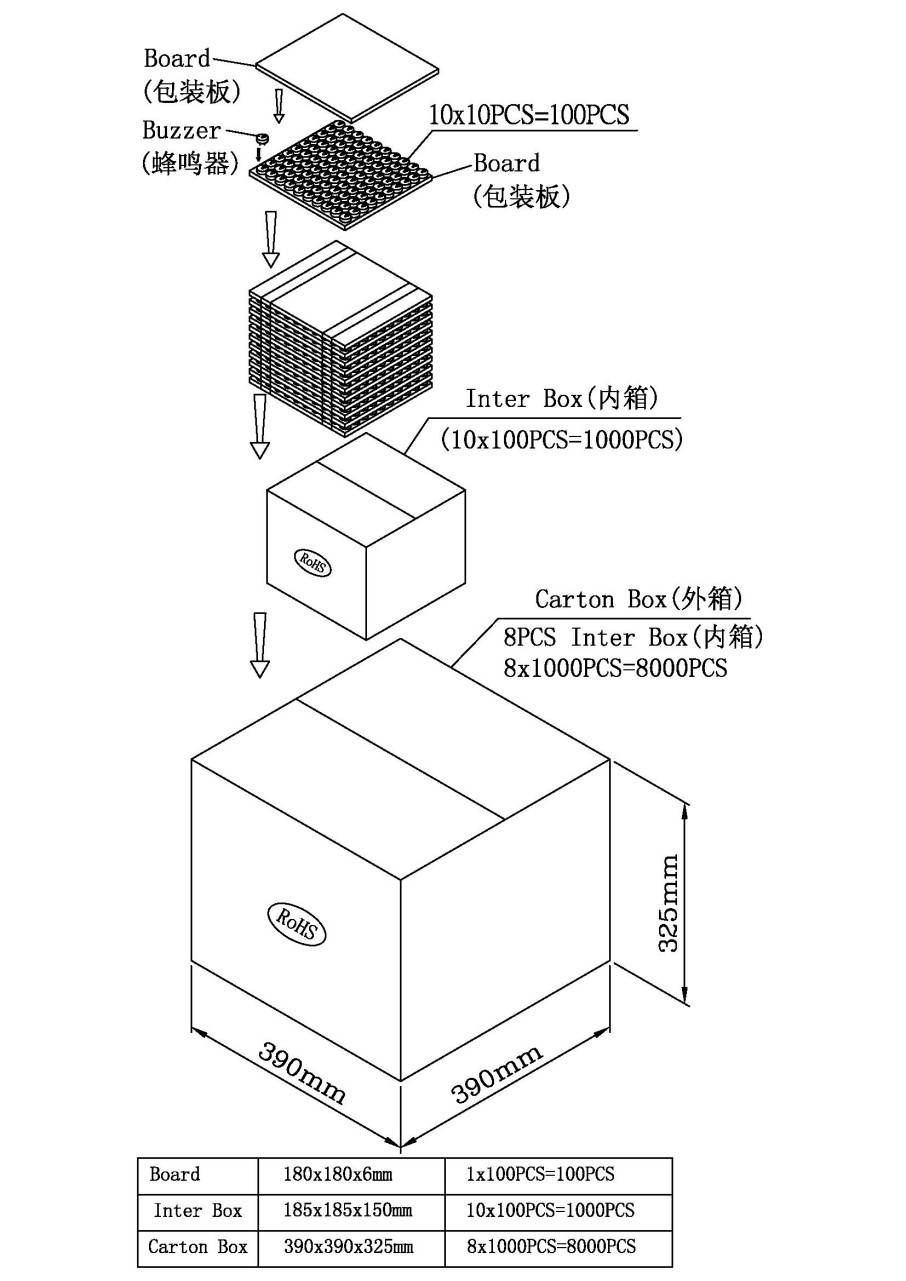

6. Armazene em embalagem seca e lacrada até a montagem para evitar oxidação dos pinos.
1. O que distingue uma campainha passiva como a campainha passiva piezoelétrica de 23 * 10 mm de uma campainha ativa?
Uma campainha passiva requer um sinal de acionamento CA externo em sua frequência ressonante, enquanto uma campainha ativa contém um oscilador interno e precisa apenas de uma alimentação CC. O HNR‑2310A dá ao projetista controle total sobre a frequência do tom e permite o mesmo pino do microcontrolador para acionar várias sirenes.
2. Posso acionar o HNR‑2310A diretamente de um pino de microcontrolador de 3,3 V?
Sim, desde que o sinal pico a pico de 3,3 V esteja dentro da faixa operacional de 1–30 Vp-p. alcance. No entanto, o SPL resultante será inferior ao de 12Vp-p. Um buffer de transistor ou deslocador de nível pode ser usado para obter oscilação de tensão mais alta e saída mais alta.
3. Por que o relatório de teste às vezes menciona um limite de corrente ≤5mA?
Alguns cabeçalhos de relatórios de teste fazem referência a ≤5mA, o que é uma inconsistência de documentação. A tabela de parâmetros do produto especifica ≤8mA, e as amostras medidas normalmente extraem cerca de 4mA. Entre em contato com a MEIDI para confirmar o limite aplicável ao seu pedido.
4. Qual é a frequência de condução recomendada para SPL máximo?
A frequência ressonante nominal é 3500Hz. Devido à tolerância de ±500Hz, é aconselhável varrer a frequência de condução entre 3000 Hz e 4000 Hz durante prototipagem para encontrar o pico exato para uma determinada unidade. MEIDI pode fornecer frequência curvas de resposta.
5. Há alguma consideração especial de layout de PCB para o HNR‑2310A?
A pegada do furo passante é padrão. Garanta pelo menos 2,0 mm de folga entre a carcaça e o banho de solda. Para soldagem por onda, o perfil recomendado é 260 ℃ por 4–6 segundos.
Para folhas de dados, notas de aplicação do circuito de acionamento, dados de varredura de frequência ou um cotação para o HNR‑2310A, entre em contato com a MEIDI com os requisitos do seu projeto. O suporte de engenharia normalmente responde em um dia útil.
