A produção de campainha piezoelétrica ativa da Jiangsu Meidi combina calibração de oscilador de precisão com teste automatizado de transdutor de cerâmica. Cada unidade passa por caracterização acústica em toda a sua faixa de tensão operacional, e a triagem de estresse ambiental é aplicada aos lotes amostrados. Especialistas técnicos trabalham diretamente com os clientes para ajustar parâmetros de frequência, limites de tensão e dimensões de invólucros para cenários de implantação especializados.
As campainhas piezoelétricas ativas integram um circuito oscilador integrado com um transdutor cerâmico de alta eficiência, portanto, a aplicação de uma alimentação CC dentro da faixa de tensão nominal produz imediatamente um tom de frequência fixa. Esses componentes independentes são amplamente utilizados em detectores de fumaça, alarmes de gás, painéis de alerta industriais, dispositivos de alerta médico e sensores de estacionamento automotivos, onde um sinal de alarme alto e de baixa potência é fundamental para a segurança. Como os componentes eletrônicos do inversor já estão dentro da campainha, o sistema host não precisa de uma saída PWM do microcontrolador ou de um gerador de sinal externo, o que reduz a contagem de componentes e simplifica o layout do circuito.
A construção em cerâmica piezoelétrica gera tons penetrantes que eliminam o ruído ambiente, garantindo que os avisos cheguem aos destinatários pretendidos, mesmo em ambientes acusticamente desafiadores. Ao contrário de umCampainha Magnética Ativa, que usa uma bobina e um diafragma ferromagnético para produzir um som mais grave, o tipo piezoelétrico ativo opera em frequências mais altas, normalmente de 2kHz a 6kHz, e consome menos corrente. Isto o torna especialmente adequado para equipamentos alimentados por bateria, onde o consumo de energia afeta diretamente os intervalos de manutenção.
O oscilador interno é sintonizado na frequência de ressonância do elemento piezoelétrico, que é um fino disco cerâmico ligado a um substrato metálico. Quando alimentado, o circuito gera uma onda quadrada que faz com que a cerâmica se expanda e contraia no ponto ressonante, maximizando a saída de som. Como a frequência de oscilação é fixada mecanicamente, uma campainha piezoelétrica ativa não se destina a aplicações que necessitam de passo variável. Para designs que exigem uma variedade de tons, umCampainha piezoelétrica passivaou umCampainha passiva magnéticaacionado por um sinal PWM do microcontrolador oferece maior flexibilidade.
Os níveis de pressão sonora normalmente variam de 80dB a 100dB a 10cm, dependendo do projeto da caixa e da tensão do inversor. O elemento cerâmico robusto suporta temperaturas extremas de -20°C a +70°C e vibração mecânica, tornando as campainhas piezoelétricas ativas confiáveis em ambientes operacionais adversos. Para ruído ambiente extremamente alto, um dedicadoCampainha de alarmecom uma câmara acústica personalizada pode fornecer uma saída ainda maior.
Campainhas piezoelétricas ativas estão disponíveis em uma variedade de tensões, geralmente 3V, 5V, 12V e 24V DC. As configurações de pino passante, condutor de fio e montagem em painel atendem à maioria dos requisitos mecânicos. Para projetos compactos de montagem em superfície, umCampainha passiva piezoelétrica SMDpode ser usado, embora a versão do oscilador ativo no formato SMD seja menos comum devido a restrições de espaço. Para projetos que precisam de frequência ressonante, padrão de tom ou layout de pinos fora do padrão, o MEIDI pode personalizar os parâmetros do oscilador e a geometria da caixa. As amostras de protótipo são fornecidas com um relatório de teste acústico para que o desempenho possa ser verificado no gabinete alvo.
Uma campainha piezoelétrica ativa pode produzir vários tons?
Uma campainha ativa padrão emite um único tom contínuo ou um padrão alternado predefinido, se especificado no momento do pedido. O tom não pode ser alterado pelo usuário. Para vários alertas distintos da mesma unidade, uma campainha passiva acionada externamente controlada por um microcontrolador é uma solução mais adequada.
Qual é o consumo típico de corrente em comparação com uma campainha eletromagnética?
As campainhas ativas piezoelétricas geralmente consomem menos corrente do que os tipos eletromagnéticos, geralmente abaixo de 10 mA na tensão nominal. O valor exato depende do modelo e do nível de condução, mas esta vantagem de eficiência os torna populares para dispositivos de segurança operados por bateria.
Como a porta de som deve ser manuseada durante a montagem?
A abertura frontal deve permanecer desobstruída. Fluxo, revestimento protetor ou solvente de limpeza que entram na porta podem amortecer o diafragma e reduzir a saída de som. Se for necessária a lavagem da placa, deve-se considerar uma tampa protetora temporária ou uma variante de campainha selada.
A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.
| Modelo | Imagem do produto | Tensão nominal (VCC) | Tensão operacional (VCC) | Nível de pressão sonora @10cm (dB) | Corrente operacional (mA) | Frequência Ressonante (Hz) | Temperatura operacional (℃) | Peso (g) | Dimensões (mm) |
| HND-2310E |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22,8×9,8 |
| HND-2310B |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22,8×9,8 |

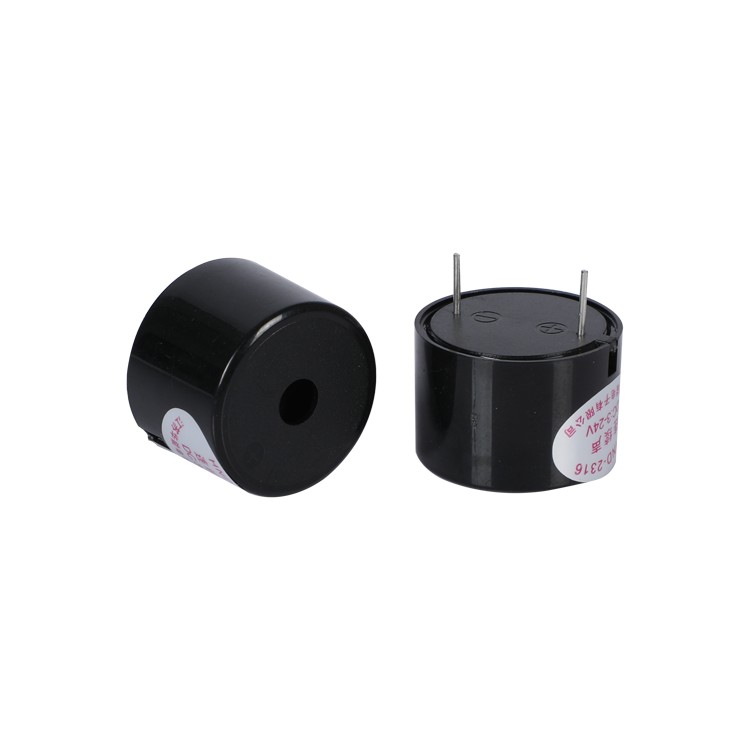

| HND-2316 |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3000±500 | -20~+80 | 5 | Ø23,0×16,0 |
| HND-2316L |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3000±500 | -20~+80 | 5 | Ø23,0×16,0 |

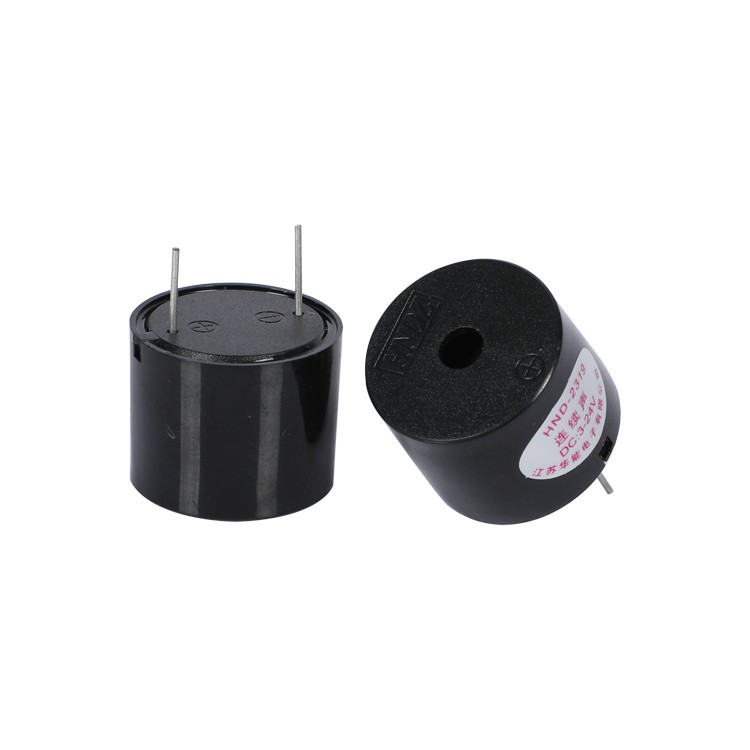

| HND-2319 |
|
12 | 3~24 | ≥90 @3700Hz 12Vp-p | ≤10 @3700Hz 12Vp-p | 3700±500 | -20~+80 | 5 | Ø23,0×19,0 |
| HND-4216 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41,8×16,0 |

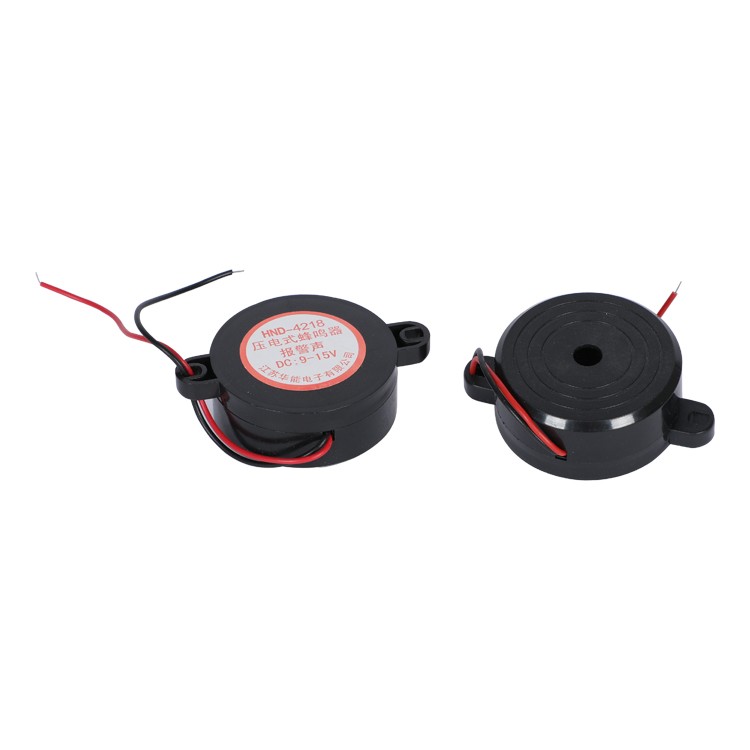

| HND-4218 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41,8×18,0 |
