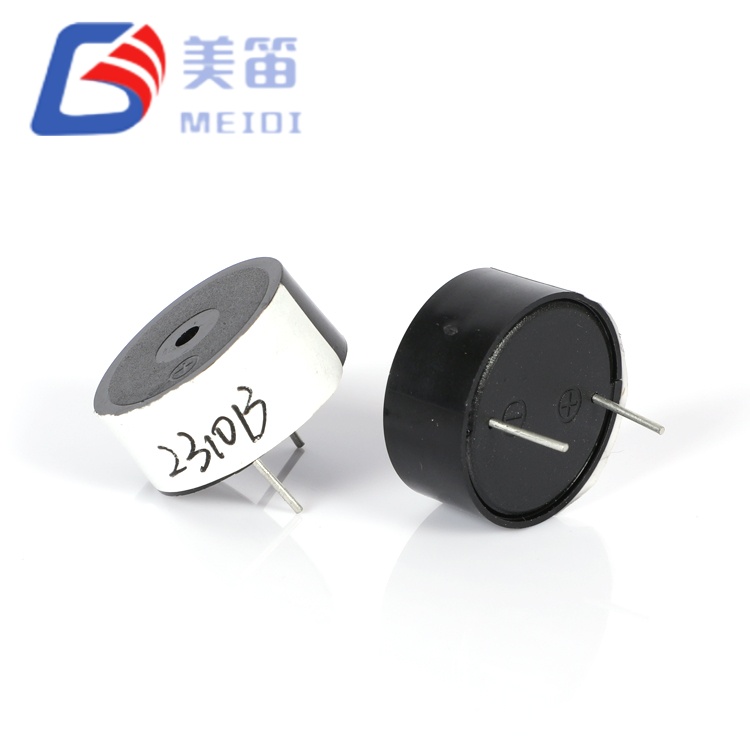

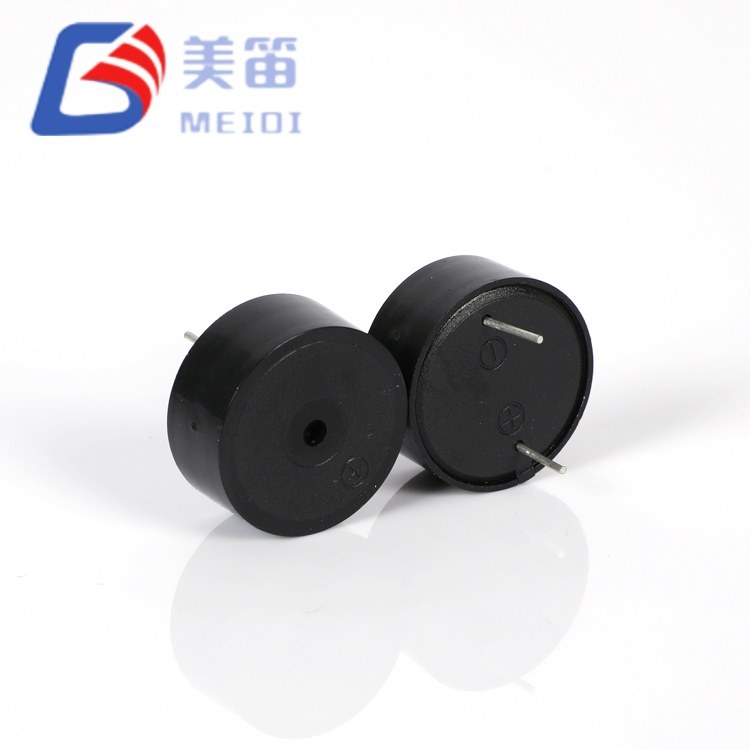

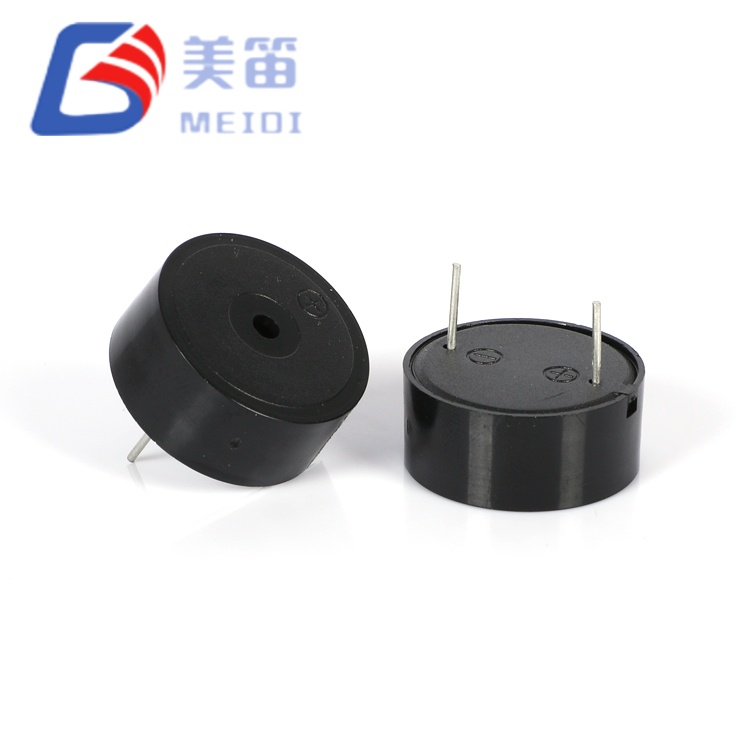

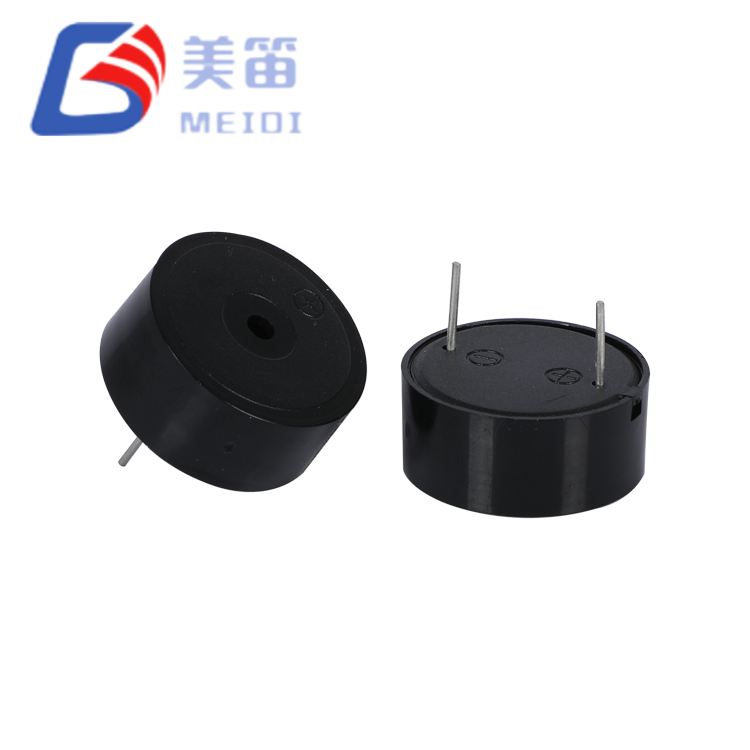

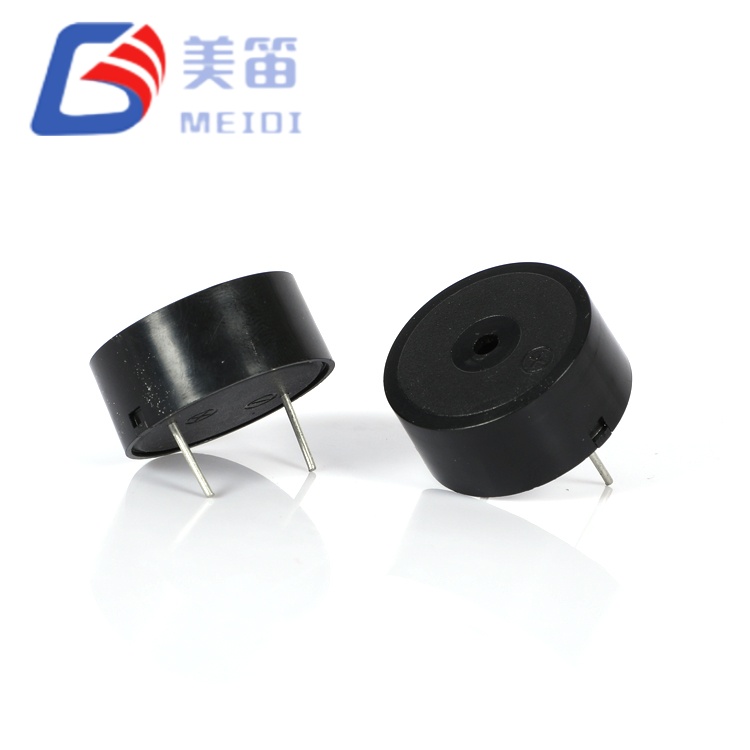

Campainha ativa piezoelétrica ativa 2310E

Módulo acústico piezoativo de alta tensão para integração de barramento industrial:

Operação nativa de 12 VCC com faixa de sobrevivência de 3 a 24 V — abrange arquiteturas automotivas, industriais e de bateria reserva sem conversão de tensão

Circuito oscilador integrado – tom fixo de 3500 Hz na aplicação DC; zero recursos MCU PWM ou componentes de unidade externa necessários

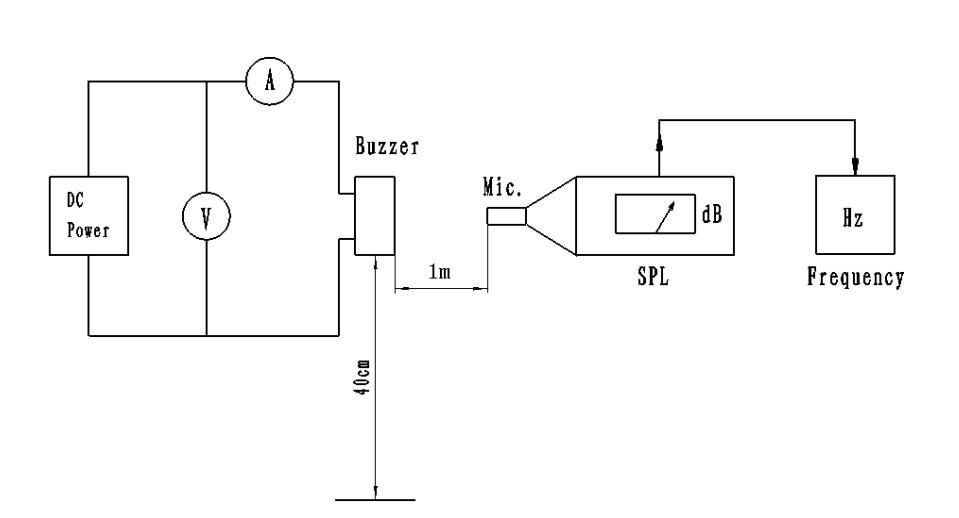

Eficiência acústica excepcional – lote de amostras mede 91–94 dB, 6–9 dB acima do limite de especificação ≥85 dB

Consumo de corrente ultrabaixo de 4 mA a 12 V — carga de energia 96% menor do que alternativas ativas eletromagnéticas de saída comparável

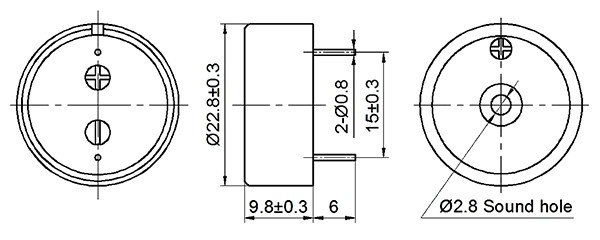

Diafragma piezoelétrico de 23 mm de diâmetro com fio condutor e orelhas de montagem — instalação flexível para aplicações de montagem em painel e chassi

Carcaça ABS preta com onda de solda de 260 ℃ e tolerância de retrabalho manual de 350 ℃

Aplicações Típicas

Módulos de alarme CLP industrial e IHM — indicação de falha, conclusão de ciclo e feedback sonoro de parada de emergência em barramentos de controle de 12V/24V; zero EMI preserva a precisão do sensor analógico

Sistemas acessórios automotivos de 12 V – avisos de cinto de segurança, alertas de porta entreaberta e sinos de ignição de chave; A sobrevivência da partida a frio de 3V garante uma ativação confiável durante a partida do motor

Unidades de fonte de alimentação ininterrupta (UPS) — ativação do modo bateria, avisos de sobrecarga e alertas de manutenção; O consumo de 4 mA preserva a capacidade da bateria de backup

Controladores de carga solar e inversores — tons de falha de matriz, alertas de desconexão de bateria e notificações de redução de carga em instalações fora da rede de 12V/24V

Máquinas agrícolas e de construção — alarmes de presença de operadores e indicadores de falhas hidráulicas; O limite operacional de 75 ℃ acomoda a proximidade do compartimento do motor

Equipamentos médicos e de laboratório — conclusão do ciclo de esterilização, tempo limite de calibração e alertas de condições de erro; a construção piezoelétrica elimina a interferência magnética com instrumentação sensível

Perguntas frequentes

1. A campainha piezoelétrica ativa 2310E requer um oscilador externo ou sinal de acionamento de microcontrolador?

Não. O HND-2310E é uma campainha ativa totalmente independente. Um circuito oscilador interno gera o sinal de acionamento de 3.500 Hz mediante aplicação de tensão CC na faixa de 3–24 V. Nenhuma saída PWM, gerador de onda quadrada ou componentes de temporização são necessários. Basta conectar o fio positivo à fonte de tensão e o fio negativo ao terra (ou transistor chaveador) para produzir uma saída audível.

2. Como a faixa operacional de 3–24 V afeta a pressão sonora e a corrente em diferentes tensões?

A pressão sonora aumenta aproximadamente linearmente com a tensão de 3V a 12V, atingindo a classificação ≥85 dB em 12V. Abaixo de 6 V, a saída pode ser marginal em ambientes ruidosos; acima de 12 V, o SPL continua a aumentar modestamente, mas o consumo de corrente permanece abaixo de 4 mA devido à carga capacitiva piezoelétrica. Em 24 V, os limites de corrente do oscilador interno para proteger o IC do inversor; O SPL é aproximadamente 3–4 dB acima da classificação de 12V. Para desempenho consistente, MEIDI recomenda faixa operacional de 9–15V.

3. Posso usar o HND-2310E em um sistema industrial de 24 V sem componentes adicionais?

Sim, diretamente. O máximo de 24 V é uma classificação operacional contínua, não apenas um limite de sobrevivência. Em 24VDC, o consumo de corrente permanece ≤4 mA e o oscilador interno mantém a saída de 3500 Hz. Nenhum resistor em série, braçadeira zener ou regulador é necessário. Isso distingue o HND-2310E das campainhas eletromagnéticas ativas que normalmente exigem queda de tensão acima do máximo de 12 V ou 16 V.

4. Qual é a vida útil acústica prática sob operação contínua de 12 V a 75 ℃?

Mínimo esperado de 5.000 horas a 12V e +75 ℃ ambiente. O principal mecanismo de desgaste é a despolarização da cerâmica piezoelétrica sob polarização DC sustentada e estresse térmico. Para serviço intermitente (por exemplo, alerta de 2 segundos a cada 60 segundos), a vida útil se estende proporcionalmente além de 50.000 horas. Para aplicações de alarme contínuo em ambientes de alta temperatura, a MEIDI recomenda a implementação de um ciclo de trabalho de 50% (1 segundo ligado, 1 segundo desligado) para preservar a polarização cerâmica e estender a vida útil além de 15.000 horas.

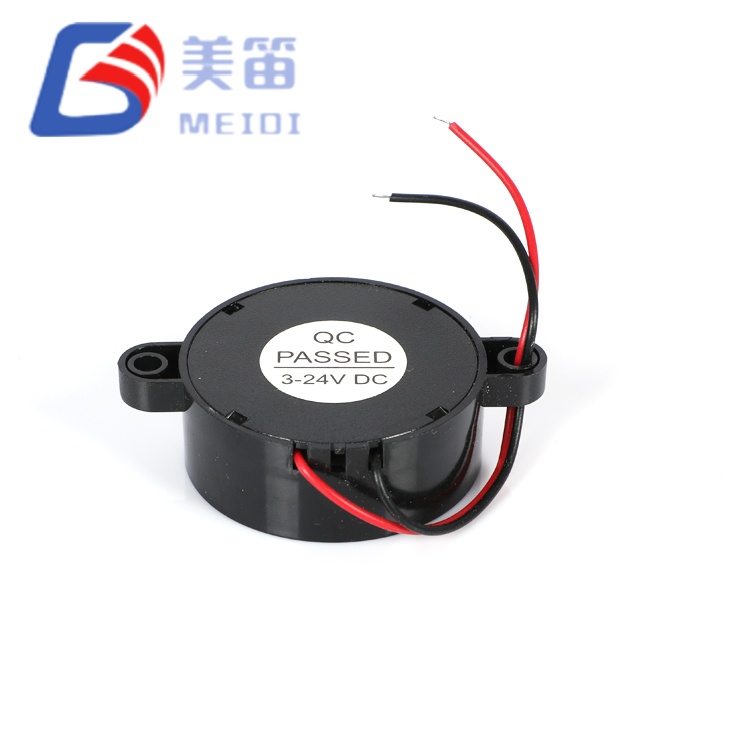

5. Quais opções de montagem a configuração do cabo com orelhas de montagem oferece?

O HND-2310E possui fios condutores flexíveis (normalmente 80–100 mm) com orelhas de montagem integradas na caixa ABS. Esta configuração suporta:
Montagem em painel — fixada com parafusos M2.5 ou M3 através das orelhas de montagem para indicadores de alarme do painel frontal
Montagem em chassi — fixada em estruturas metálicas ou suportes em aplicações automotivas e de máquinas
Instalação adjacente à PCB — direcione os cabos através das aberturas do chassi até os blocos terminais da PCB ou conectores, eliminando o estresse direto da soldagem da PCB
Suspensão livre — cabos com terminais de conector para substituição modular em equipamentos utilizáveis
As orelhas de montagem proporcionam alívio de tensão mecânica independente das conexões elétricas, reduzindo a fadiga induzida por vibração em comparação com montagens de pino com furo passante.
