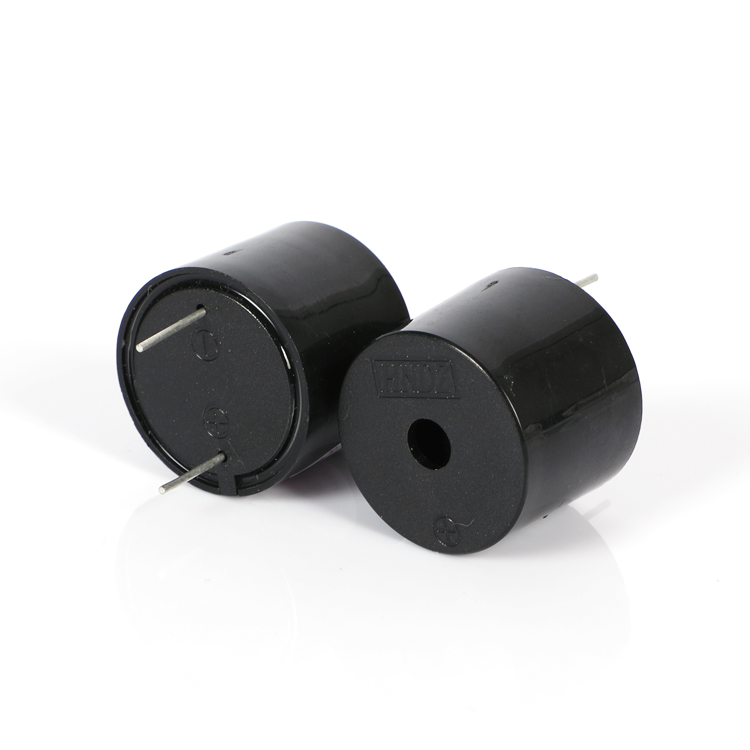

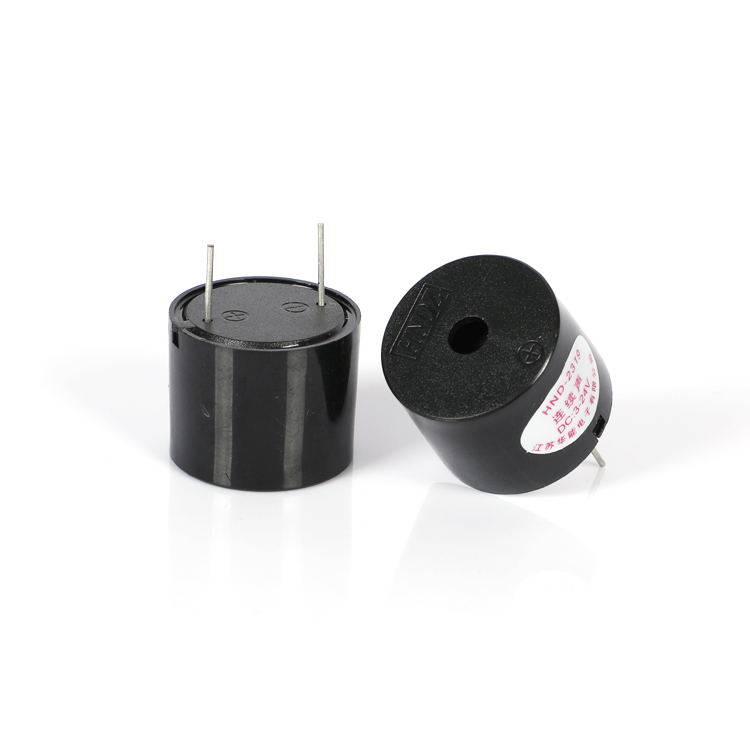

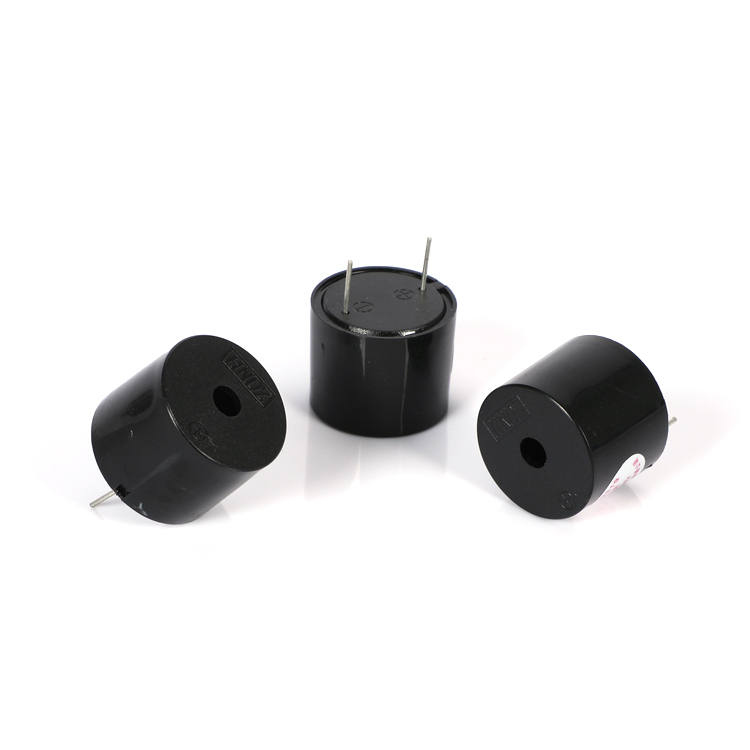

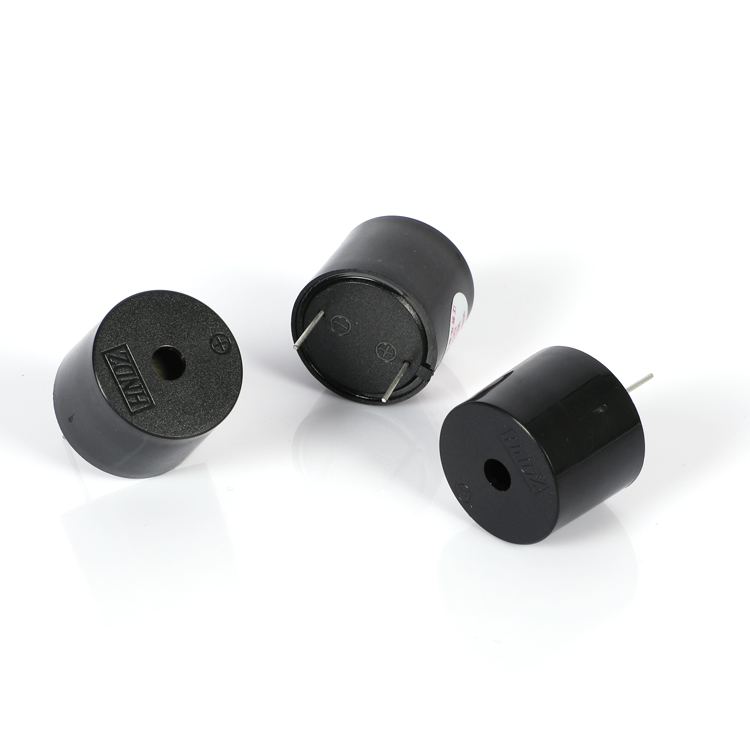

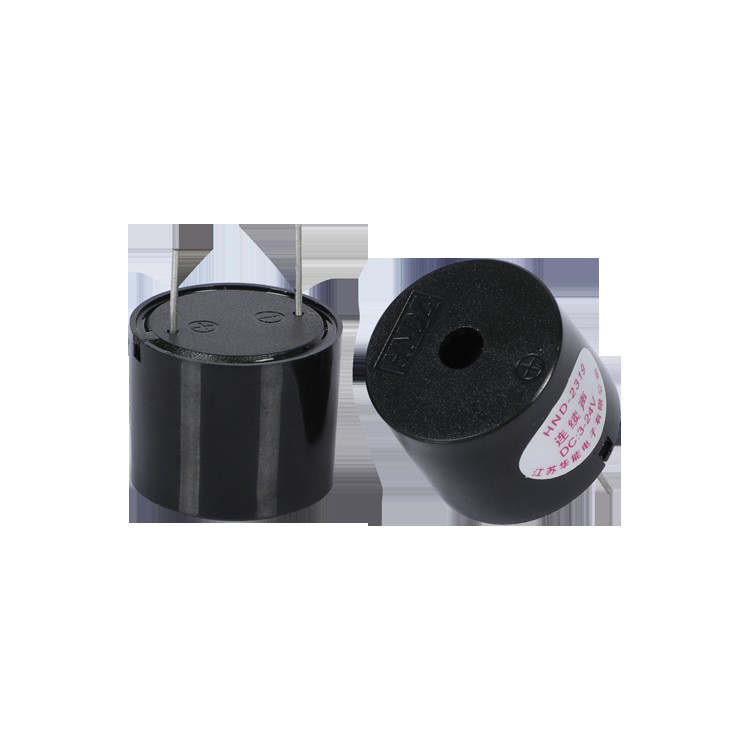

O HND-2319 é uma campainha piezoelétrica ativa de 23 mm de diâmetro com um circuito de acionamento integrado, alojado em um corpo ABS preto. A campainha piezoelétrica ativa 2319 opera em uma faixa de alimentação de 3 V a 24 V CC e produz um tom nominal de 3700 Hz na tensão nominal de 12 VCC. A caixa mais alta de 19 mm, em comparação com as variantes de 16 mm na mesma classe de diâmetro, proporciona uma câmara acústica ampliada que contribui para um caráter tonal distinto. O consumo de corrente é especificado em ≤10mA sob o padrão Condição de teste de 12Vp-p, 3700Hz. Com uma massa de 5g e uma área de passagem idêntica à série HND‑2316, esta campainha é uma escolha prática para projetos que exigem maior frequência de alerta sem alterar o layout do PCB.
Circuito de oscilação integrado – a tensão DC gera diretamente um tom de 3700 Hz
Classificação de 12 VCC, faixa operacional de 3–24 VCC
Saída de som ≥90 dB a 10 cm sob 12 Vp-p, onda quadrada de 3700 Hz
Consumo de corrente ≤10 mA em frequência e tensão nominais
Caixa ABS preta de Φ23×19mm, montagem através de furo, 5 g
A campainha piezoelétrica ativa H2319 é sintonizada para uma frequência ressonante de 3700±500Hz. Isso coloca sua saída em uma banda audível mais alta do que o HND‑2316 de 3000 Hz, tornando-o mais adequado para ambientes onde um alerta mais nítido e penetrante é preferido – como em plano aberto pisos industriais ou estações médicas com ruído de fundo concorrente. O ±500Hz faixa de tolerância permite a variação normal da produção, mantendo o tom dentro uma faixa perceptiva consistente.
A altura da caixa de 19 mm cria um volume de cavidade interna maior do que a de 16 mm variante. No projeto da campainha piezoelétrica, o volume da cavidade afeta o Helmholtz ressonância da massa de ar fechada e pode influenciar tanto o nível de pressão sonora e modelagem de frequência. Embora o HND‑2319 e o HND‑2316 compartilhem os mesmos 23 mm diâmetro do diafragma, o volume interno adicional no HND‑2319 desloca o características de impedância acústica, contribuindo para sua saída tonal distinta.
Ambos os modelos compartilham espaçamento de pinos e área de PCB idênticos, permitindo aos projetistas para avaliar diferentes frequências sem mudanças de placa. A massa de 5g é gerenciável para juntas de solda passantes padrão sob operação normal níveis de vibração.
| Parâmetro | Valor | Condições/Notas de Teste |
| Tipo de produto | Campainha ativa piezoelétrica | — |
| Tensão nominal | 12 V CC | — |
| Tensão operacional | 3–24 VCC | — |
| Frequência Ressonante | 3700±500 Hz | — |
| Saída de som a 10 cm | ≥90dB | Onda quadrada de 3700 Hz, 12 Vp-p |
| Consumo Atual | ≤10 mA | Onda quadrada de 3700 Hz, 12 Vp‑p; o cabeçalho do relatório de teste pode listar um valor de referência diferente — consulte Resumo do relatório de teste |
| Temperatura operacional | -20 ℃ ~ +80 ℃ | Contínuo |
| Temperatura de armazenamento | -30 ℃ ~ +85 ℃ | Não operacional |
| Dimensões (Diâmetro × A) | Φ23 ± 0,5 × 19 ± 0,3 mm | Apenas corpo; tolerância de desenho ±0,5 mm, a menos que especificado |
| Peso | 5g | — |
| Material da Habitação | ABS preto | — |
| Capacitância | 12 ± 40% nF | Valor de referência por cabeçalho de especificação; não verificado por amostra |
| Tipo de montagem | Orifício passante | Solda onda/manual |
Indicadores de status de máquinas industriais onde um alerta de 3.700 Hz elimina o ruído de fundo de baixa frequência
Equipamento de monitoramento médico que requer um alarme sonoro distinto, separado dos tons do dispositivo de 3.000 Hz
Painéis de alarme de segurança e sistemas de controle de acesso com montagem de PCB passante
Avisos no painel automotivo (carrilhões de porta aberta, lembretes de faróis) usando alimentação de 12 V CC
Fontes de alimentação ininterruptas e unidades de distribuição de energia operando em barramento de 12–24 Vcc
Eletrodomésticos e equipamentos de venda automática beneficiando-se de um tom de feedback mais agudo

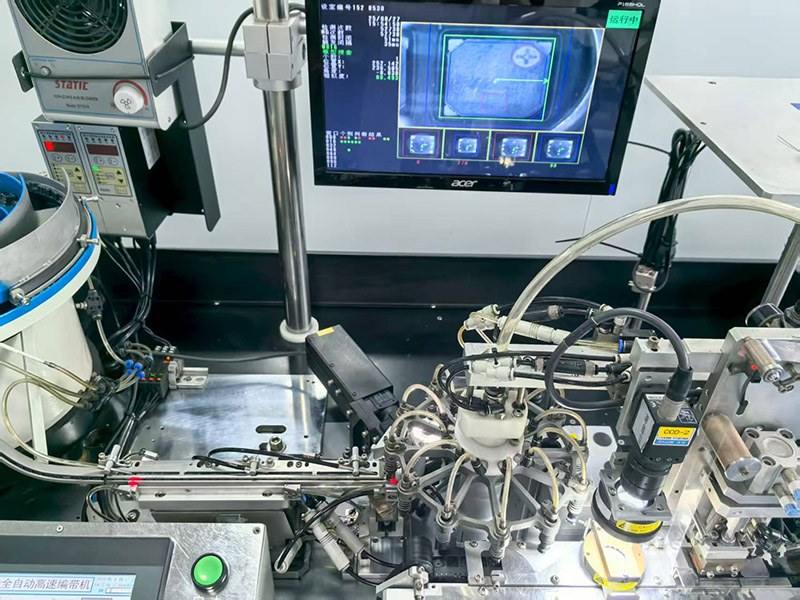

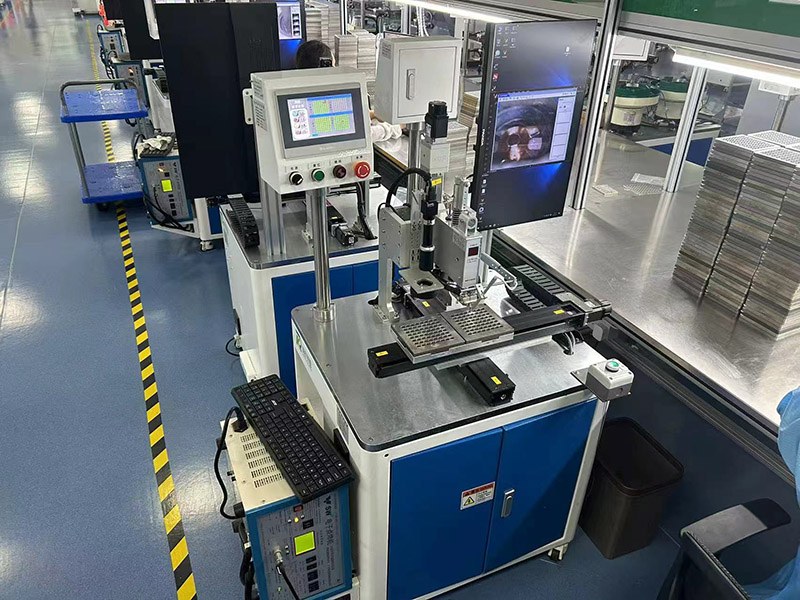

A campainha piezoelétrica ativa 2319 é montada nas instalações de produção da MEIDI em Jiangsu, onde a fabricação O fluxo inclui moldagem por injeção de carcaça ABS, ligação de diafragma piezoelétrico, montagem de PCB com o circuito de acionamento e soldagem ultrassônica final ou fixação mecânica do invólucro. Estações de teste automatizadas medem o nível de pressão sonora, a frequência ressonante e a corrente consumo para cada unidade sob a condição especificada de 12Vp-p, 3700Hz.

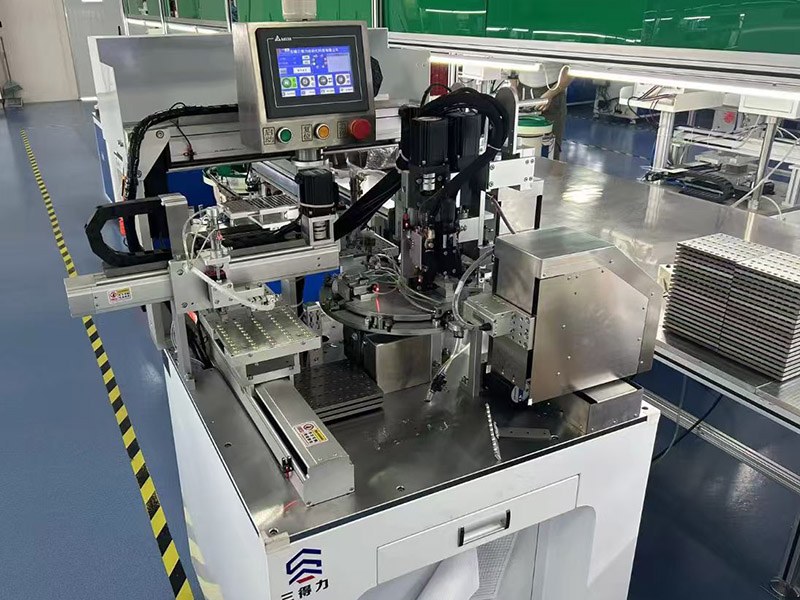

Cada lote de produção é amostrado para uma sequência de confiabilidade de sete itens: exposição à umidade, armazenamento em alta temperatura, armazenamento em baixa temperatura, ciclo térmico, teste de queda, vibração resistência e resistência ao calor da solda. Os parâmetros de teste estão alinhados com os do HND‑2319 Frequência de 3700 Hz e especificação de caixa de 19 mm. Esses testes fazem parte do ISO9001 da MEIDI sistema de qualidade e são projetados para verificar a estabilidade do desempenho sob as condições ambientais tensões normalmente encontradas no transporte, armazenamento e operação de uso final.
Um relatório de teste de dez amostras para o modelo HND‑2319 está disponível. O teste foi realizado com onda quadrada de 12Vp-p a 3700Hz. Os valores de SPL medidos variam de 99dB a 105dB, todos excedendo o mínimo ≥90dB. As leituras atuais variam de 5,00 mA a 5,33mA, que está abaixo da especificação ≤10mA na tabela de parâmetros. As medições de frequência ficam entre 3620 Hz e 3780 Hz, dentro do Janela de 3700±500Hz. As verificações dimensionais confirmam a conformidade com Tolerâncias de projeto de Φ23×19mm.
Nota: O cabeçalho do relatório de teste faz referência a um limite de corrente de ≤15mA, que difere do valor ≤10mA indicado na tabela de parâmetros do produto. Para o correto especificação atual aplicável ao seu pedido, entre em contato com a MEIDI com seu requisitos. Os dados de amostra ilustram a distribuição típica e não constituem uma faixa de desempenho garantida.
| Amostra | NPS (dB) | Corrente (mA) | Frequência (Hz) | Diâmetro (mm) | Altura (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Conclusão: PASSE. A aparência, a polaridade e a direção da fita estão em conformidade com as especificações.
1. Opere estritamente dentro da faixa de 3–24 VCC. Tensão além desta pode causar danos permanentes ao circuito de oscilação interna.
2. Este produto não está selado. Evite água, resíduos de fluxo ou entrada de adesivo através da porta de som, o que pode alterar a resposta de frequência e reduzir a saída.
3. A exposição a gases corrosivos ou alta umidade pode degradar o elemento piezoelétrico e contatos de latão ao longo do tempo. Armazene e opere em ambientes controlados.
4. O nível de pressão sonora depende da tensão de alimentação e da capacidade de corrente da fonte. Verifique se o seu circuito de acionamento pode fornecer corrente suficiente sob carga.
5. Mantenha a porta acústica frontal desobstruída. Obstruções, defletores ou firmemente as tampas instaladas reduzirão o SPL e alterarão a frequência efetiva.
6. Armazene na embalagem original dessecada até a montagem para evitar umidade absorção e oxidação dos pinos.
1. Como o HND-2319 difere do HND-2316 na linha MEIDI?
A campainha piezoelétrica ativa 2319 é sintonizada para 3700±500 Hz com uma altura de caixa de 19 mm, enquanto o HND‑2316 opera a 3000±500 Hz com altura de 16 mm. Ambos compartilham o mesmo diâmetro de 23 mm, classificação de 12 VCC, operação de 3–24 VCC alcance e pegada através do furo. As principais diferenças são a frequência banda e folga vertical.
2. Qual é o significado da frequência de ressonância de 3700 Hz?
O tom de 3700Hz ocupa uma banda audível mais alta que 3000Hz, tornando-o perceptivamente mais nítido. Isto pode ser vantajoso em ambientes ruidosos ou aplicações onde várias campainhas precisam de separação de frequência distinta. Dados de varredura de frequência podem ser fornecidos mediante solicitação.
3. Por que o relatório de teste mostra corrente ≤15 mA enquanto a tabela de parâmetros indica ≤10 mA?
A discrepância entre o cabeçalho do relatório de teste (≤15mA) e o produto tabela de parâmetros (≤10mA) é uma inconsistência de documentação. Amostra medida os valores estão consistentemente em torno de 5mA. Entre em contato com MEIDI para confirmar o correto especificação para sua aquisição.
4. Qual folga vertical é necessária para o HND-2319?
A altura do corpo é 19,0±0,3mm. Deve ser permitido espaço adicional para saliência de chumbo do furo passante e filetes de solda. Mecânica detalhada os desenhos estão disponíveis no MEIDI.
5. Posso trocar o HND-2319 por um HND-2316 existente?
Sim. O espaçamento dos pinos e o padrão de furos da PCB são idênticos. O único físico a mudança é o aumento de 3 mm na altura. Verifique se o seu gabinete acomoda o perfil mais alto antes da substituição.
6. Por que o relatório de teste usa uma onda quadrada para uma campainha ativa?
O HND‑2319 foi projetado para operação CC com oscilação integrada. A onda quadrada de 12Vp‑p é a condição de caracterização padronizada usado no relatório de teste. Os dados de desempenho da unidade CC estão disponíveis separadamente.
Para planilhas de dados completas, curvas de caracterização de frequência, corrente esclarecimento de especificações ou desenhos de pegada de PCB para o HND‑2319, entre em contato com a MEIDI com os detalhes da sua inscrição. O suporte de engenharia normalmente responde em um dia útil.
