Campainha Piezoelétrica 2316 Ativa

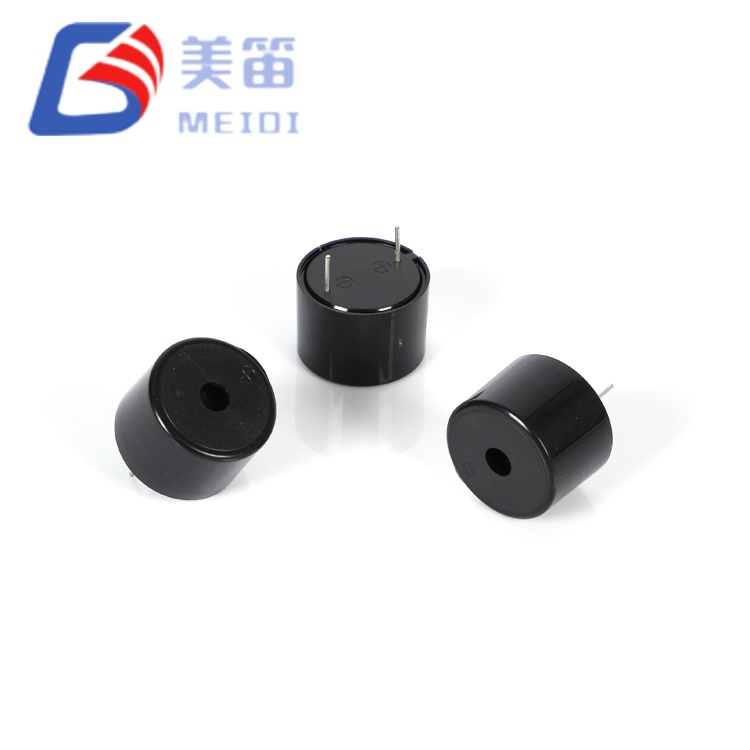

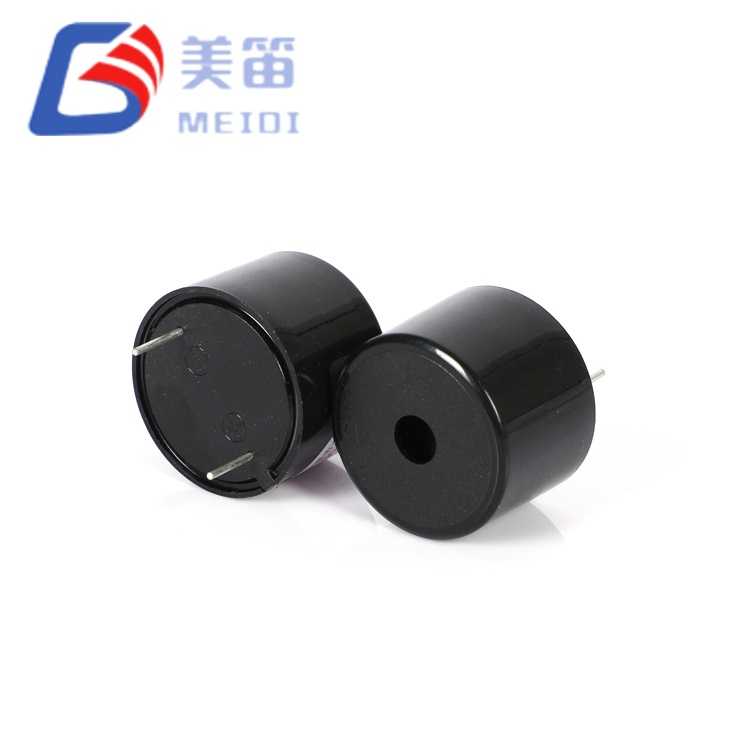

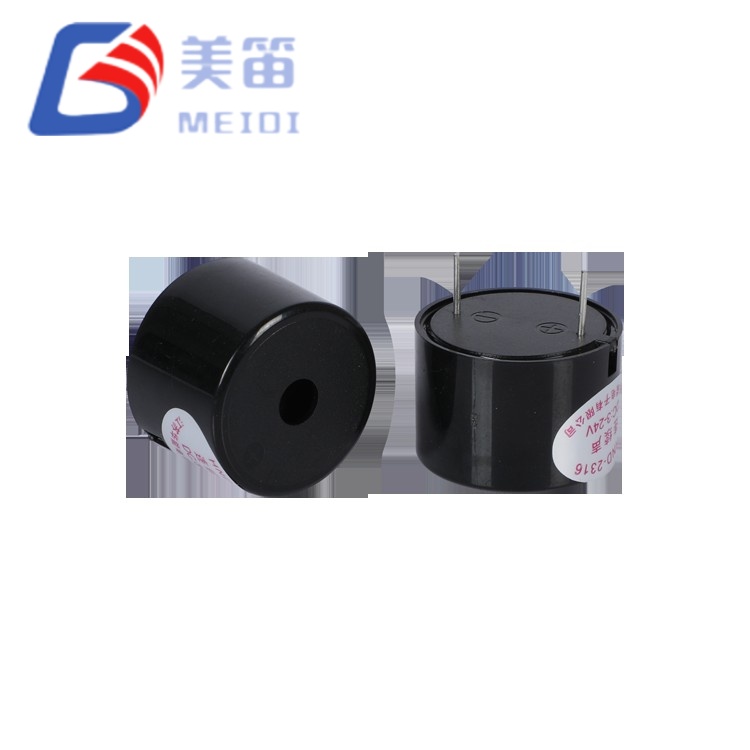

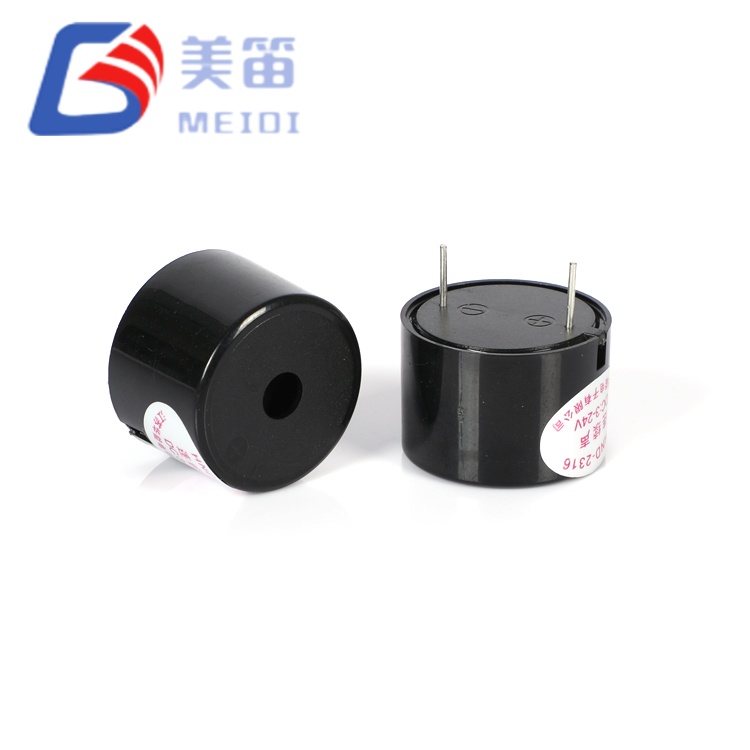

Para equipamentos que já fornecem um barramento de alimentação CC, a campainha piezoelétrica ativa 2316 oferece uma solução de alerta sonoro independente que não requer driver de áudio externo ou gerador de sinal. Dentro de sua caixa ABS preta – 23 mm de diâmetro e 16 mm de altura – um diafragma piezoelétrico de Φ23 mm é emparelhado com um circuito de oscilação integrado. A aplicação de qualquer tensão entre 3V e 24V DC produz imediatamente um tom centralizado em 3000Hz. Quando alimentado com 12VDC nominal, o nível de pressão sonora atinge pelo menos 90dB a uma distância de 10cm, enquanto o consumo de corrente permanece abaixo de 10mA. A unidade pesa 5g e é instalada através de pinos passantes padrão, facilitando a integração em placas soldadas por onda ou montadas à mão.

Oscilação integrada – a tensão DC produz diretamente um tom de 3.000 Hz

Classificação de 12 VCC, faixa operacional de 3–24 VCC

≥90 dB SPL a 10cm, consumo ≤10 mA sob condições de teste especificadas

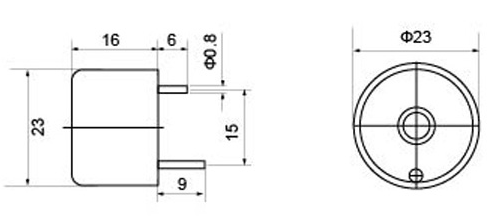

Pacote de furo passante de Φ23,0×16,0mm, 5g

Operação contínua de -20°C a +80°C

Arquitetura do oscilador e comportamento elétrico

O circuito interno da Campainha Piezoelétrica Ativa 2316 é uma topologia auto-oscilante que excita o diafragma piezoelétrico em sua ressonância mecânica. O designer só precisa forneça uma tensão CC entre 3–24 V; o IC integrado lida com a geração de frequência e direcionar a modelagem da forma de onda. Isso elimina a necessidade de uma fonte de clock externa e simplifica o layout do PCB.

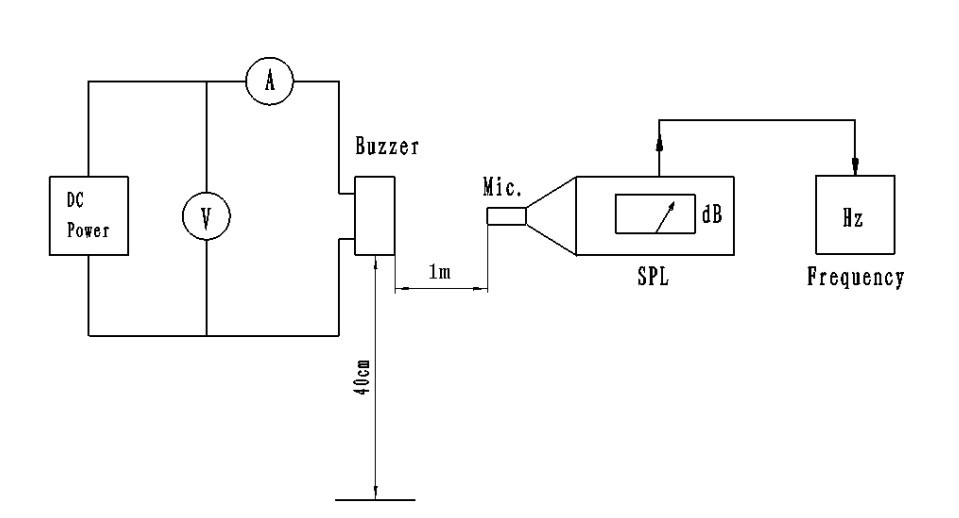

O consumo de corrente é especificado em ≤10mA quando medido com uma onda quadrada de 12Vp‑p a 3000 Hz, e o consumo real sob operação DC normalmente cai abaixo de 6 mA, conforme mostrado no relatório de teste. A ampla tolerância de fornecimento acomoda a queda de tensão da bateria, adaptadores não regulamentados e flutuações de barramento industrial sem afetar o tom estabilidade.

Para soldagem, os métodos de onda (260°C, 4–6s) e manual (350°C, 2–5s) são compatível, com um máximo de 2–3 ciclos térmicos. A folga recomendada entre a carcaça e o banho de solda são de 2,0 mm.

Exemplos de aplicação

Painéis de status de máquinas alimentados por CC em fábricas, operando em barramento de 12V ou 24V.

Dispositivos médicos, como monitores de pacientes ou bombas de infusão, onde um simples O tom de alerta DC é necessário sem linhas de sinal adicionais.

Teclados de alarme de segurança e controladores de acesso com montagem de PCB passante.

Indicadores de cabine automotiva (carrilhão de porta aberta, aviso de cinto de segurança) alimentados por um trilho de bateria de 12V.

Instrumentos de teste portáteis que funcionam a partir de uma célula de íons de lítio de 3,7 V, utilizando o ampla faixa de tensão para manter a audibilidade enquanto a bateria descarrega.

Notas de manuseio e operação

1. Aplique apenas tensão CC entre 3 e 24 V. Transientes ou polaridade reversa podem danificar permanentemente o IC interno.

2. A caixa não está vedada. Evite líquidos, resíduos de fluxo ou limpeza solventes entrem na porta de som.

3. Em ambientes com gases corrosivos (por exemplo, H₂S, SO₂), aloje a campainha em um compartimento protegido ou use revestimento protetor apenas nos terminais.

4. A saída de som é sensível à tensão de alimentação. Verifique se o seu barramento de energia pode fornecer a corrente necessária, especialmente quando várias campainhas compartilham a mesma fonte.

5. Não bloqueie a abertura acústica. Mesmo uma obstrução parcial pode reduzir SPL em vários decibéis e muda a frequência.

6. Armazenar em sacos fechados com dessecante até a montagem. A umidade pode oxidar pinos e afetam a soldabilidade.

Perguntas frequentes

1. O HND‑2316 precisa de um sinal externo para produzir som?

Não. O oscilador integrado gera o tom de 3000 Hz assim que uma tensão CC é aplicado. Não há necessidade de microcontrolador, temporizador IC ou sinal PWM.

2. Por que o relatório de teste usa uma onda quadrada quando a campainha funciona em CC?

A onda quadrada de 12Vp‑p é um padrão de caracterização usado para verificar desempenho sob condições elétricas controladas. Sob alimentação DC, o interno circuito produz uma forma de onda de acionamento semelhante. Para dados SPL da unidade DC, entre em contato com a MEIDI.

3. A especificação menciona ≤10mA, mas o cabeçalho do relatório de teste às vezes indica ≤15mA. Qual valor se aplica?

A tabela de parâmetros do produto ≤10mA é a especificação principal. O ≤15mA figura em alguns cabeçalhos de relatórios de teste é uma inconsistência de documentação. Real medições de amostra (normalmente em torno de 5 mA) confirmam o limite inferior. MEIDI pode fornecer esclarecimentos sobre as especificações do seu pedido.

4. Posso usar o HND‑2316 com uma alimentação de microcontrolador de 3,3 V?

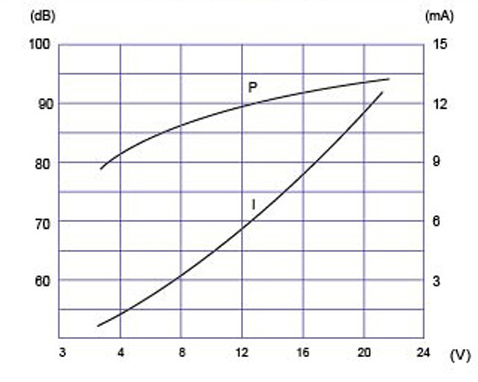

Sim, desde que o trilho de 3,3 V esteja dentro da faixa operacional de 3–24 V e possa fonte da corrente necessária. O SPL será menor que 12V; entre em contato com MEIDI para curvas de caracterização tensão-vs-SPL.

5. Qual perfil de soldagem é recomendado para soldagem por onda?

Soldagem ondulada a 260±5°C por 4–6 segundos, com a caixa mantida pelo menos 2,0 mm da onda de solda. São permitidas até 2–3 passagens. Soldagem manual em 350°C por 2–5s também é aceitável.

6. O HND‑2316 é adequado para uso externo?

A faixa de temperatura operacional suporta condições externas amenas, mas o a habitação não é à prova de intempéries. Se for possível a exposição à chuva ou poeira, coloque a campainha dentro de um gabinete ventilado e resistente à água.

Consulta Técnica

Para folhas de dados, caracterização de unidades CC, relatórios de confiabilidade ou informações de aplicação suporte para o HND‑2316, entre em contato com a MEIDI com suas necessidades. Engenharia a resposta normalmente ocorre em um dia útil.
