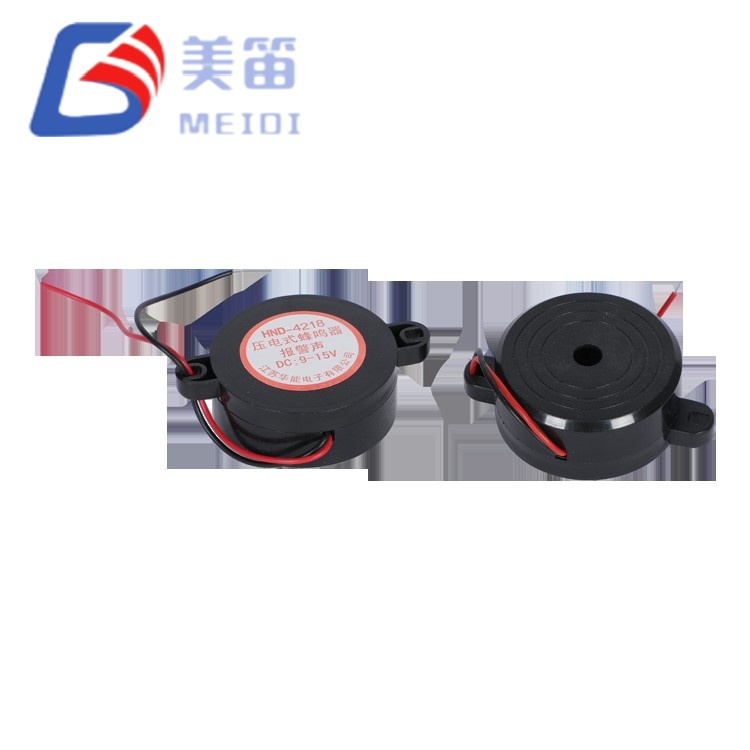

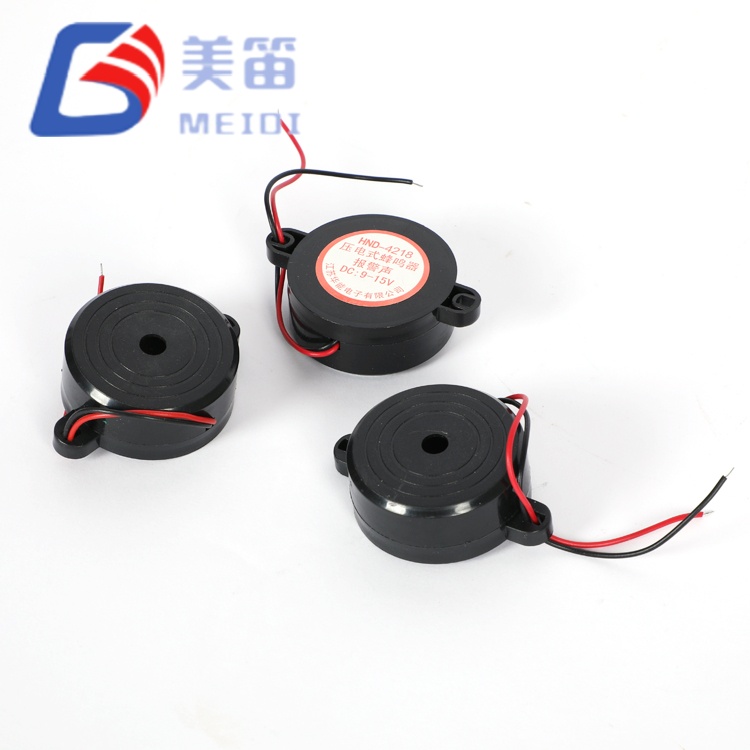

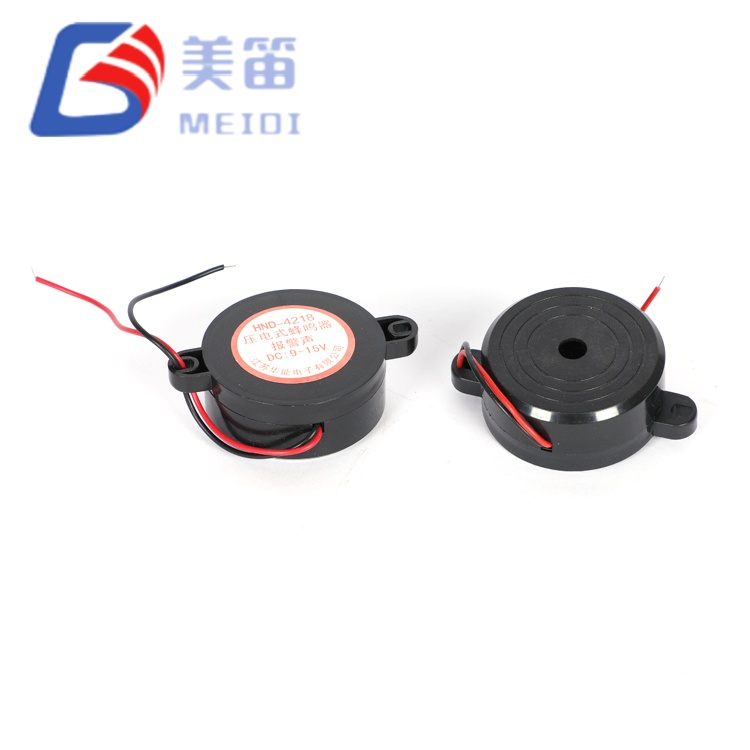

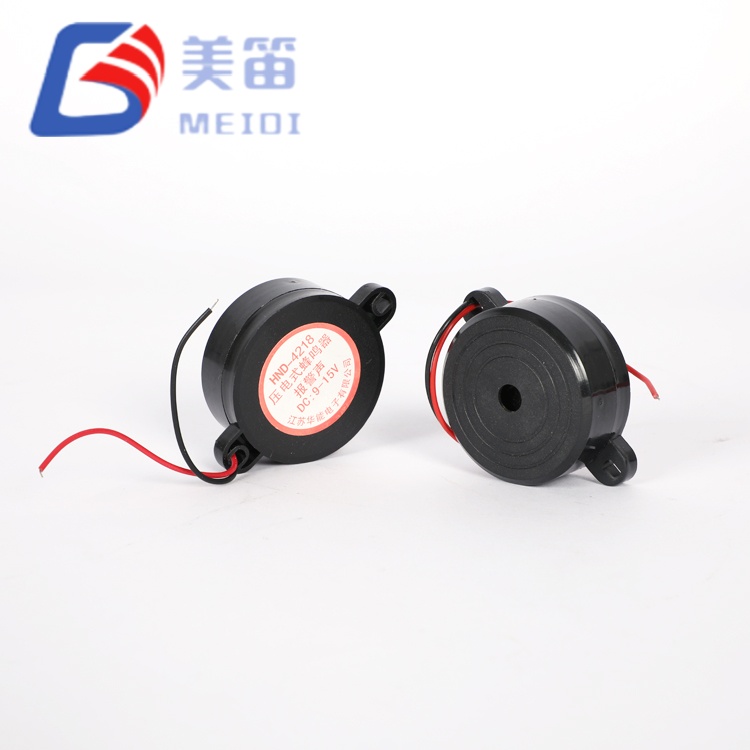

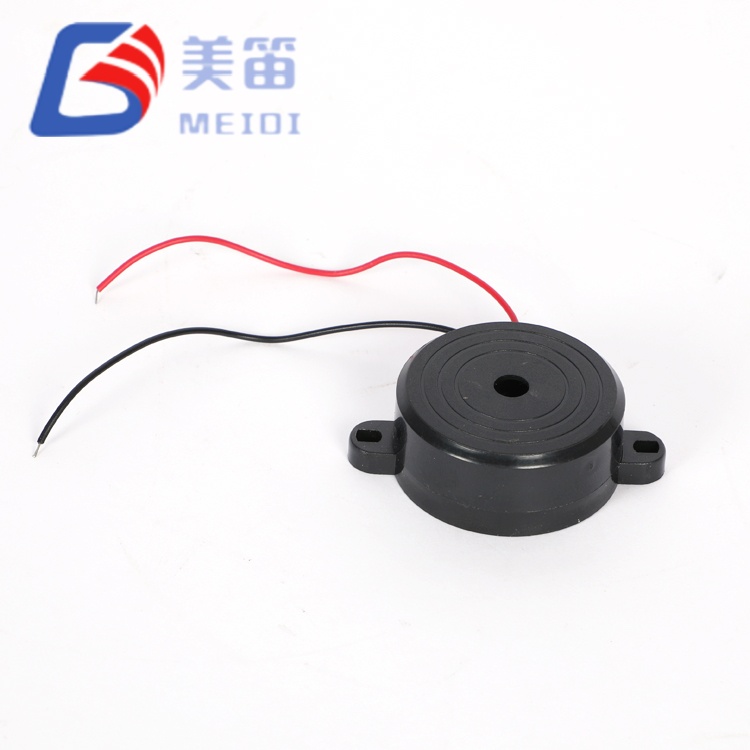

O HND-4218 é uma campainha piezoelétrica ativa de 42 mm de diâmetro com um circuito de oscilação integrado, alojado em um gabinete ABS preto. Aplicar diretamente uma tensão CC na faixa de 3 V a 24 V gera um tom audível nominal de 2.800 Hz, eliminando a necessidade de uma fonte de sinal externa. Sua superfície radiante maior, em comparação com campainhas de classe de 23 mm, contribui para uma pressão sonora nível de pelo menos 90dB a 10cm sob condições nominais de acionamento. Este componente de furo passante é comumente selecionado para painéis de controle industriais, indicadores de alerta automotivos, dispositivos médicos alertas e anunciadores de sistema de segurança onde um tom alto e consistente é necessário.
Circuito de oscilação integrado — A tensão CC aplicada diretamente produz uma saída audível
Classificação de 12 VCC, faixa operacional de 3–24 VCC
Consumo de corrente de 8 mA por especificação
Frequência ressonante de 2800 ± 500 Hz
Caixa em ABS de 42 × 18 mm, montagem através de furo
Circuito de acionamento integrado — aceita tensão CC diretamente e emite um tom de 2.800 Hz sem componentes do oscilador externo
Diafragma de 42 mm alojado em um corpo rígido de ABS — fornece uma área de radiação efetiva maior do que campainhas típicas de 23 mm, suportando maior saída de som em montagem de face aberta
Ampla faixa de alimentação — opera de 3 V a 24 V CC, adequado para alimentação por bateria e projetos de trilhos de tensão industrial
Compatível com soldagem por onda (260°C) e soldagem manual (350°C), até 2–3 temperaturas térmicas ciclos por especificação
| Parâmetro | Valor | Condições/Notas de Teste |
| Tipo de produto | Campainha ativa piezoelétrica | — |
| Tensão nominal | 12 V CC | — |
| Tensão operacional | 3–24 VCC | — |
| Frequência Ressonante | 2800±500Hz | — |
| Saída de som a 10 cm | Mínimo 90dB | Onda quadrada de 12 Vp‑p, 2.800 Hz, 10 cm (conforme protocolo de teste); Valores SPL da unidade CC disponíveis mediante solicitação |
| Consumo Atual | 8 mA (tip.) | Testado em tensão nominal; relatórios de testes individuais podem indicar ≤8mA |
| Temperatura operacional | -20 ℃ ~ +80 ℃ | Operação contínua |
| Temperatura de armazenamento | -30 ℃ ~ +85 ℃ | Não operacional |

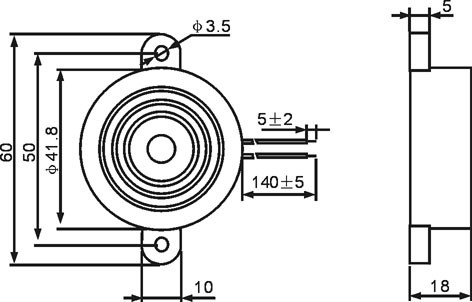

| Dimensões (Diâmetro × A) | 42 × 18mm | Apenas corpo; tolerâncias de desenho ±0,5 mm, salvo especificação em contrário |
| Peso | 12g | — |
| Material da Habitação | ABS preto | — |
| Tipo de montagem | Orifício passante | Solda por onda ou manual |
| Método | Temperatura | Tempo | Ciclos máximos |
| Soldagem por Onda ★ | 260 ± 5 ℃ | 4–6 segundos | 2–3 |
| Soldagem manual | 350 ± 10 ℃ | 2–5 segundos | 2–3 |
★ Processo recomendado para produção em volume
Painéis de controle industrial e indicadores de status da máquina
Avisos sonoros automotivos (lembretes de cinto de segurança, alertas de sensores de estacionamento)
Alarmes de dispositivos médicos (monitores de pacientes, bombas de infusão)
Anunciadores de sistema de segurança e sirenes de alarme de incêndio
Indicadores de falha da fonte de alimentação ininterrupta (UPS)
Exibições de informações públicas e sinais sonoros em quiosques
A MEIDI fabrica a campainha piezoelétrica ativa 4218 em sua base de produção em Jiangsu, que abriga montagem automatizada linhas para campainhas piezoelétricas, moldagem por injeção interna para caixas ABS e estações de testes acústicos. Cada lote de produção passa por um protocolo de verificação de confiabilidade que inclui exposição à umidade, armazenamento em alta/baixa temperatura, ciclagem térmica, teste de queda, resistência à vibração e resistência ao calor da solda — tudo conduzido nos níveis de especificação HND‑4218.
Nosso sistema de gestão de qualidade opera sob ISO9001, com inspeção de materiais recebidos, monitoramento em processo e 100% de testes acústicos finais antes do envio. Para compras em volume, podemos fornecer dados de teste específicos de lote, incluindo curvas de resposta de frequência SPL e corrente registros de consumo.

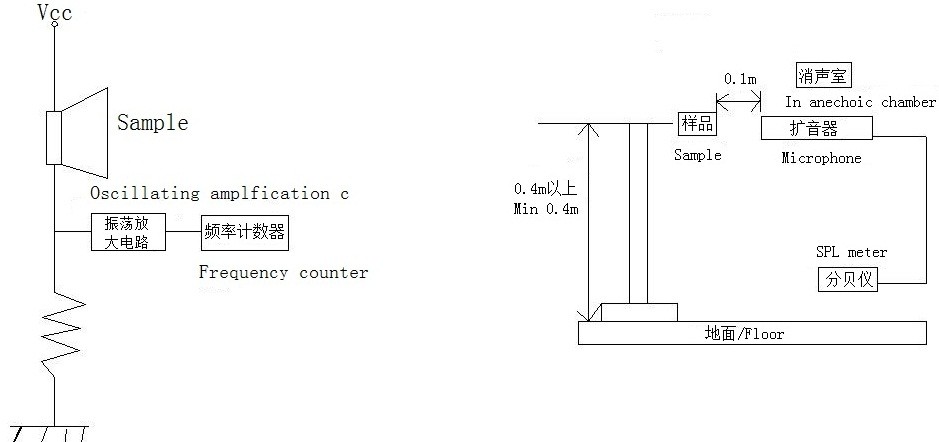

Os dados a seguir refletem a especificação HND‑4218. Um relatório de teste específico do produto com dados de medição de amostra estão disponíveis mediante solicitação. O protocolo de teste aplica 12Vp-p quadrado onda em 2800Hz, medida em 10cm. Para caracterização do inversor CC, entre em contato com a MEIDI suporte de engenharia.
| Item | Especificação |
| Nível de pressão sonora | Mínimo 90dB |
| Freqüência | 2800±500Hz |
| Atual | 8 mA (típico) |
| Dimensões | 42 × 18mm |
Para obter o relatório de teste completo do HND‑4218 ou dados de teste de confiabilidade, envie uma consulta técnica.
1. Opere somente na faixa de 3–24 VCC. Tensões fora desta faixa podem danificar o interior oscilador ou elemento piezo.
2. Esta campainha não está selada. Evite água, resíduos de fluxo ou entrada de adesivo através do som porta, o que pode alterar a frequência e reduzir a saída.
3. A exposição prolongada a gases corrosivos (por exemplo, H₂S, SO₂) ou alta umidade pode degradar o substrato de latão e conexões de eletrodo.
4. O nível de pressão sonora depende da tensão de alimentação e da capacidade de corrente da fonte. Verifique isso seu circuito de acionamento pode fornecer corrente suficiente sob carga.
5. Mantenha a porta acústica frontal livre de obstruções. Mesmo o bloqueio parcial reduzirá o SPL e mudar a frequência percebida.
6. Armazene na embalagem original dessecada para evitar absorção de umidade e oxidação dos pinos antes de soldar.
1. O HND-4218 requer um circuito oscilador externo?
Não. A campainha piezoelétrica ativa 4218 é uma campainha piezoelétrica ativa com um circuito de oscilação integrado. A aplicação de uma tensão CC dentro da faixa nominal produz um tom audível de 2.800 Hz diretamente.
2. Qual é a tensão mínima na qual a campainha funcionará de forma confiável?

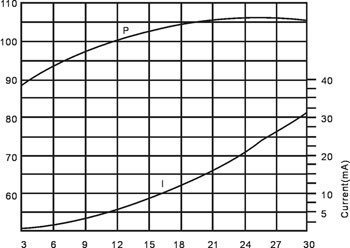

A faixa de tensão operacional especificada é de 3 VCC a 24 VCC. O dispositivo funcionará em 3VDC; no entanto, o nível de pressão sonora aumenta com a tensão aplicada. Para desempenho de baixa tensão curvas, entre em contato com a MEIDI para obter dados de caracterização da aplicação.
3. Esta campainha pode ser usada em ambientes externos ou com alta umidade?
O HND-4218 tem uma estrutura aberta e não foi projetado para uso à prova d’água ou com alta umidade. aplicações. A exposição à umidade, condensação ou atmosferas corrosivas pode causar desvio de desempenho. Para instalações ambientalmente protegidas, revise as notas de aplicação ou consulte a MEIDI para opções alternativas de vedação.
4. Qual método de soldagem é recomendado para esta campainha passante?
A soldagem por onda a 260°C por 4–6 segundos é o método recomendado para produção em volume. A soldagem manual a 350°C por 2–5 segundos também é aceitável. Limite a exposição térmica a 2–3 ciclos conforme especificado para evitar deformação do alojamento.
5. A frequência de saída é fixa ou varia com a tensão?
O oscilador interno mantém uma frequência estável próxima a 2.800 Hz em toda a operação faixa de tensão. Embora o SPL varie com a tensão e a carga, a mudança de frequência é mínima dentro da faixa de fornecimento especificada.
6. Por que o protocolo de teste usa uma onda quadrada de 12 Vp-p para uma campainha ativa?
A onda quadrada de 12Vp-p a 2800Hz é a condição de caracterização padrão para consistência da especificação. O HND-4218 é classificado para operação de 12 VCC com dirigir; Os dados de desempenho DC estão disponíveis mediante solicitação.
Para solicitar a ficha técnica completa, desenhos mecânicos, curvas de resposta em frequência SPL, ou dados de teste de confiabilidade para o HND‑4218, entre em contato com a MEIDI com sua aplicação requisitos. O suporte de engenharia normalmente responde em um dia útil.
