A equipe de engenharia por trásMEIDI'As campainhas eletromagnéticas da s vêm projetando e refinando componentes acústicos magnéticos desde os primeiros anos da empresa. Em vez de tratá-los como peças comuns, o grupo de desenvolvimento mantém um laboratório eletromagnético dedicado onde a tensão do enrolamento da bobina, os perfis de recozimento do diafragma e as tolerâncias de folga magnética são estudados e otimizados. Este trabalho contínuo alimenta diretamente a linha de produção, ajudando a reduzir a variação de unidade para unidade e a manter o desempenho dentro de uma faixa estreita, mesmo em volumes elevados.
As campainhas eletromagnéticas funcionam canalizando a corrente através de uma bobina enrolada com precisão colocada perto de um ímã permanente e de um fino diafragma ferromagnético. Cada pulso de corrente cria uma atração magnética que flexiona o diafragma; quando o pulso para, o diafragma salta. Este ciclo se repete na frequência de ressonância do sistema mecânico, produzindo um tom que normalmente tem tom mais baixo e caráter mais completo do que um elemento piezoelétrico de tamanho semelhante geraria. A impedância da bobina, a espessura do diafragma e o volume da cavidade são cuidadosamente balanceados durante o projeto para fornecer um nível de pressão sonora consistente, mantendo o consumo de corrente dentro dos limites dos trilhos de alimentação comuns.

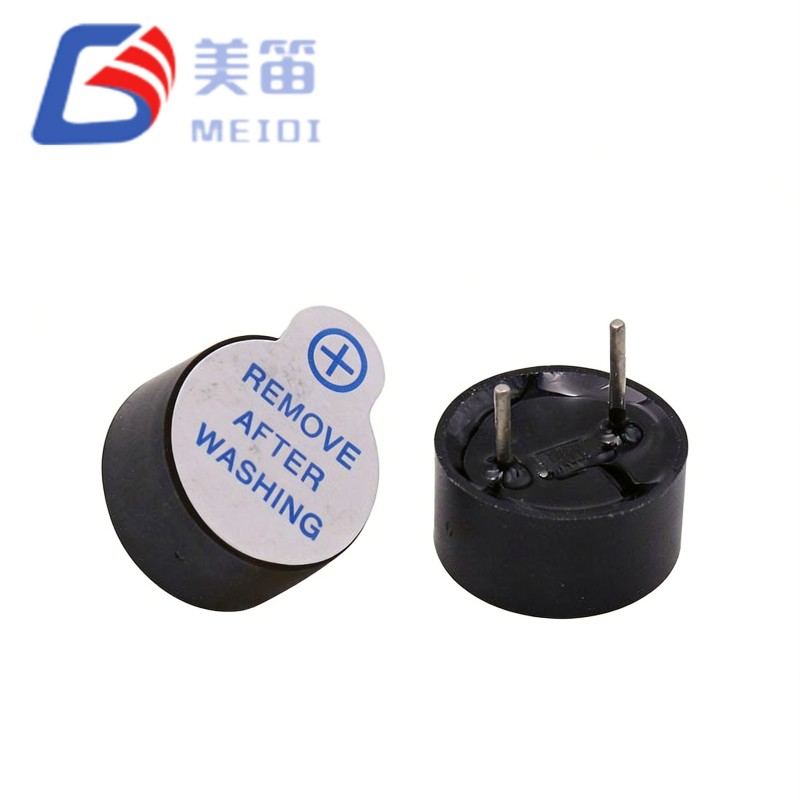

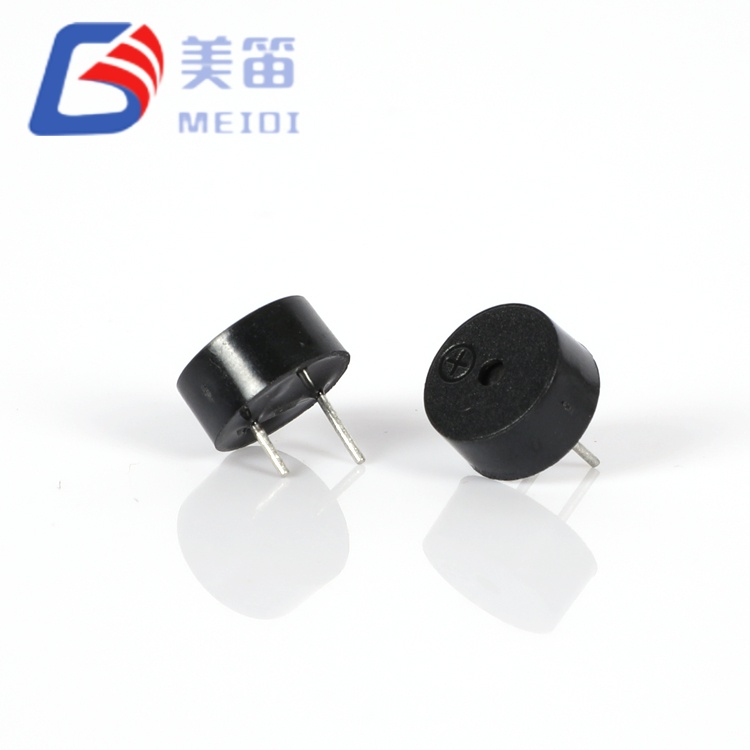

A campainha ativa magnéticaintegra um chip oscilador diretamente no conjunto da bobina. Aplicar uma tensão DC entre 1,5 V e 24 V é tudo o que é necessário para emitir um tom constante, o que torna estas peças especialmente comuns em eletrodomésticos e painéis de segurança onde a simplicidade é valorizada. UMcampainha passiva magnéticaomite o oscilador, portanto o usuário deve fornecer uma onda quadrada ou sinal PWM na frequência correta. Essa abordagem oferece controle total sobre tom e volume e geralmente é preferida em designs que já possuem um microcontrolador gerando sinais de áudio. Versões equivalentes de montagem em superfície, como modelos de campainha magnética ativa SMD e modelos de campainha magnética passiva SMD, trazem as mesmas características acústicas em pacotes compatíveis com refluxo para montagem automatizada.
Ao selecionar uma campainha eletromagnética, a tensão nominal e a impedância da bobina determinam quanta corrente o estágio do driver deve fornecer. Bobinas de impedância mais baixa produzem maior saída de som, mas consomem mais energia; portanto, projetos operados por bateria podem preferir uma variante de impedância mais alta, mesmo que o nível de som seja ligeiramente reduzido. A frequência ressonante é fixada mecanicamente, normalmente na janela de 200 Hz a 3 kHz, e a acústica do gabinete pode aumentar ou atenuar certos harmônicos. Em projetos que também utilizam campainhas piezoelétricas ou elementos de campainha para tons diferentes, a unidade eletromagnética geralmente lida com os alertas de frequência mais baixa, enquanto o elemento piezoelétrico cobre as bandas mais altas.
Campainhas eletromagnéticas são encontradas sempre que um alerta claro e penetrante é necessário. Na eletrônica automotiva, eles fornecem avisos sonoros de cintos de segurança e sensores de estacionamento, operando de maneira confiável em grandes variações de temperatura dentro da cabine de um veículo. Dispositivos médicos, como monitores de pacientes e bombas de infusão, dependem de seu tom distinto para se destacarem do ruído de fundo. Campainhas de alarme industriais montadas em gabinetes de controle servem como indicadores de falha no chão de fábrica, enquanto produtos de consumo, como fornos de micro-ondas e condicionadores de ar, os utilizam para simples feedback do usuário. A capacidade de produzir uma saída forte a partir de uma fonte de baixa tensão também os torna adequados para equipamentos portáteis e alimentados por bateria.
O que mantém o som de uma campainha eletromagnética consistente de lote para lote?
A consistência vem do controle das principais variáveis durante a fabricação. As voltas do enrolamento da bobina são contadas e verificadas, o metal do diafragma é recozido sob um perfil térmico fixo e a folga magnética é definida com um medidor passa/não passa. Cada lote é amostrado em termos de frequência e nível de pressão sonora, e os dados são verificados em relação aos limites estatísticos antes do lote ser enviado.
A resistência da bobina pode ser personalizada?
Sim. Para pedidos de volume, a bobina pode ser enrolada em um valor de resistência diferente para corresponder a uma tensão de acionamento específica ou orçamento de corrente. A saída acústica é então recaracterizada para confirmar que a pressão sonora e a frequência ainda atendem ao alvo.
Há algum requisito especial de manuseio durante a montagem da PCB?
As campainhas eletromagnéticas passantes e SMD seguem perfis de solda padrão, mas o diafragma fica exposto através da abertura frontal. Fluxo, solvente de limpeza ou adesivo devem ser mantidos fora da porta de som. Para processos de lavagem automatizados, uma vedação temporária pode ser aplicada se a campainha não for do tipo selada.
