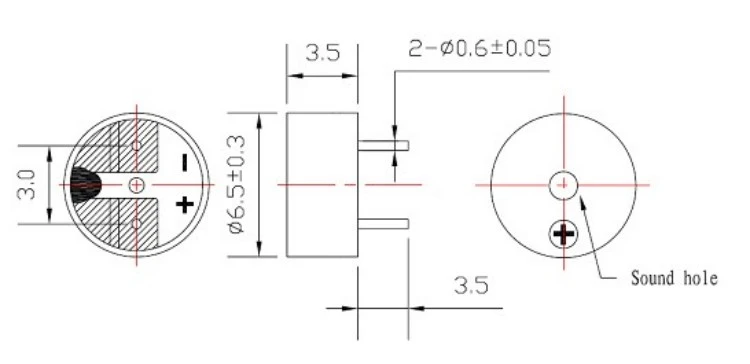

Tamanho de 6,5 mm × 3,5 mm para layouts de PCB de alta densidade
Frequência ressonante de 2731 Hz para geração de tom com unidade externa de onda quadrada
Impedância de bobina de 16Ω para circuitos de driver de nível lógico de baixa tensão
Min. Pressão sonora de 70 dB a 10 cm sob condições nominais de drive 3Vo-p
Pacote de montagem em superfície para montagem automatizada pick-and-place
Faixa de temperatura operacional de -20°C a +70°C

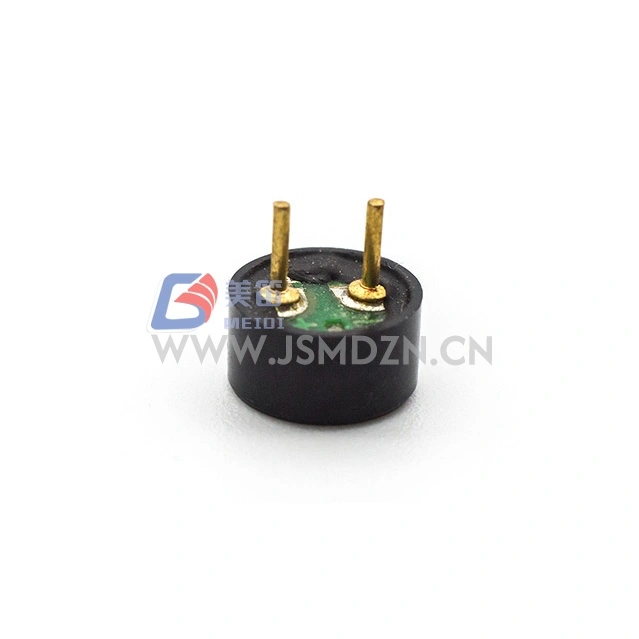

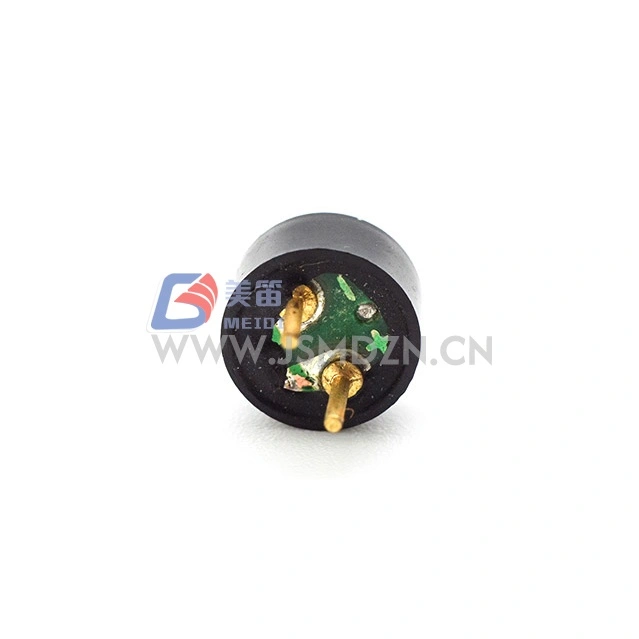

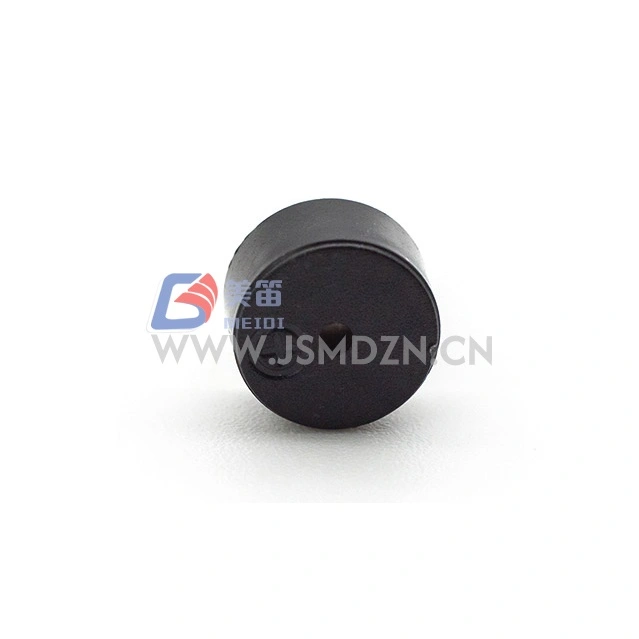

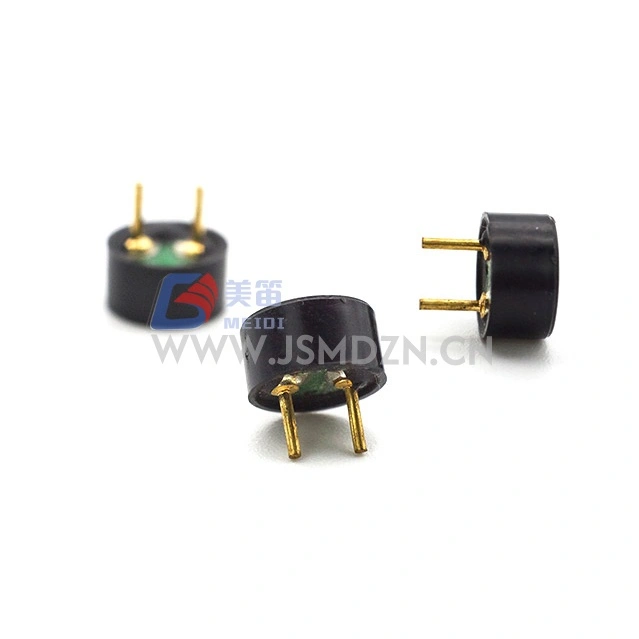

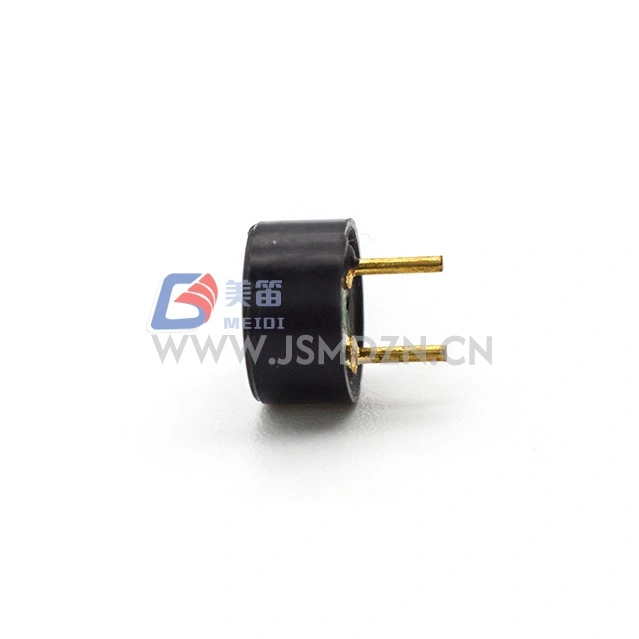

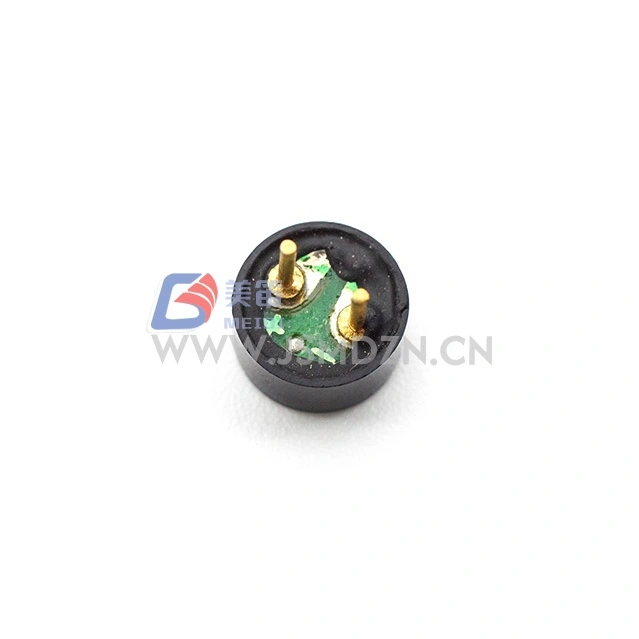

A campainha eletromagnética passiva SMD MEIDI HN-6535 6,5x3,5mm é uma campainha eletromagnética passiva em miniatura de montagem em superfície projetada para aplicações onde a área de PCB é valiosa. Com 6,5 mm × 3,5 mm, esta campainha ocupa um espaço mínimo na placa, ao mesmo tempo que fornece feedback audível por meio de excitação externa de onda quadrada.
A frequência ressonante de 2.731 Hz produz um tom adequado para alertas de proximidade, indicação de status e feedback da interface do usuário. Com uma tensão nominal de 3Vo-p e faixa operacional de 2-5Vo-p, o HN-6535 integra-se com trilhos lógicos de 3,3V e 5V.
A resistência da bobina de 16Ω permite acionamento a partir de pinos GPIO do microcontrolador ou interruptores de transistor do lado inferior em projetos com espaço limitado. A carcaça preta de Noryl proporciona estabilidade dimensional durante processos de soldagem por refluxo. Para aplicações que exigem frequências ressonantes alternativas em formatos compactos, entre em contato com a MEIDI para obter soluções de campainha SMD.
Pegada SMD em miniatura --- tamanho do corpo de 6,5 mm × 3,5 mm para montagens de PCB de alta densidade onde a montagem através do furo é impraticável
Frequência ressonante de 2731 Hz --- geração de tom quando acionado com onda quadrada externa na frequência nominal; requer excitação CA, a tensão CC por si só não produzirá som
Baixa impedância da bobina --- resistência de 16Ω para interface com saídas de nível lógico de 3V
Saída acústica definida --- Min. 70dB a 10cm quando acionado em 3Vo-p, 2731Hz, ciclo de trabalho de onda quadrada de 50%
Material do invólucro Noryl --- invólucro termoplástico preto compatível com perfis de refluxo de montagem em superfície padrão
Construção leve --- aproximadamente 0,5g por unidade
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | --- |
| Tensão nominal | 3Vo-p | Referência de frequência ressonante |
| Tensão operacional | 2-5Vo-p | Pico do sinal de acionamento |
| Corrente nominal | Máx. 80mA | A 2731 Hz, serviço de 50%, onda quadrada de 3Vo-p |
| Nível de pressão sonora | Min. 70dB | A 2731 Hz, serviço de 50%, 3Vo-p, 10 cm |
| Resistência da bobina | 16±3Ω | --- |
| Frequência Ressonante | 2731Hz | Na tensão nominal |
| Temperatura operacional | -20℃ ~ +70℃ | --- |
| Temperatura de armazenamento | -30℃ ~ +80℃ | --- |
| Peso Líquido | Aprox. 0,5g | --- |
| Material da Habitação | Noril Preto | --- |
| Proteção Ambiental | RoHS | --- |

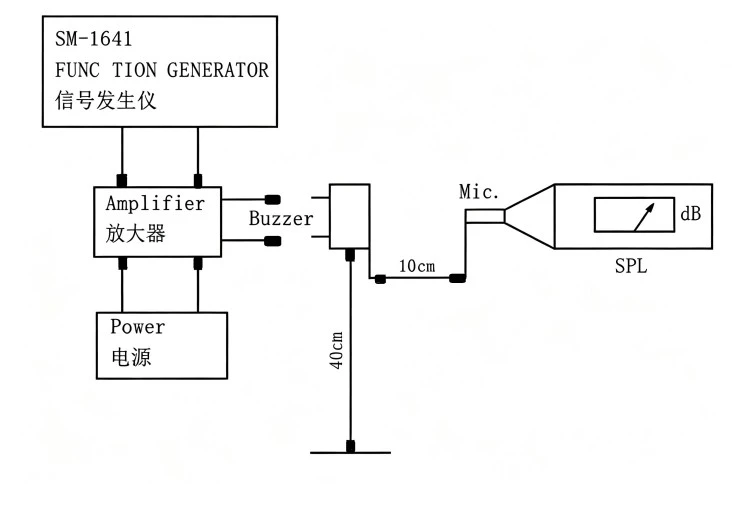

Condições de teste padrão: temperatura 25±3°C, umidade 60±10% UR, pressão 860-1060hPa
Dispositivos médicos portáteis e monitores de saúde que exigem alertas sonoros compactos em gabinetes alimentados por bateria
Sensores domésticos inteligentes e gateways IoT com espaço de PCB limitado para componentes de feedback de áudio
Instrumentação portátil e dispositivos medidores para tons de confirmação de operação
Eletrônicos vestíveis e rastreadores de fitness onde a altura e o peso dos componentes são limitados
Painéis de controle de eletrodomésticos compactos em equipamentos de cozinha e domésticos para funções de temporizador e alarme
Terminais POS e dispositivos de pagamento para indicação sonora do status da transação
| Requisito de projeto | Vantagem HN-6535 |
| Layouts de PCB com restrição de espaço | A área SMD de 6,5 mm × 3,5 mm minimiza o consumo de área da placa |
| Integração de sistema de baixa tensão | Classificação 3Vo-p com faixa de 2-5Vo-p para compatibilidade lógica de 3,3V/5V |
| Montagem automatizada de alto volume | Pacote de montagem em superfície compatível com processos padrão de coleta e posicionamento e refluxo |
| Aplicações de baixa massa | Aprox. 0,5g por unidade, adequado para designs portáteis e portáteis |
| Conformidade ambiental | Compatível com RoHS |
A MEIDI fabrica o HN-6535 com processos de controle de qualidade que abrangem inspeção de material recebido, verificação dimensional em processo e teste de parâmetros elétricos finais. As condições de teste padrão são mantidas a 25±3°C de temperatura, 60±10% de umidade relativa e pressão atmosférica de 860-1060hPa para repetibilidade de medição consistente.
Após qualquer um dos seguintes testes, o produto deverá atender aos critérios de aceitação: ausência de defeitos ou degradação na aparência e nas propriedades elétricas (exceto SPL); O SPL não deve diminuir em mais de 10 dB do SPL mínimo especificado na folha de dados.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -30 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%–95% UR, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão, todas as 6 faces e 3 bordas, cai de 1,2 m de altura sobre uma placa de madeira grossa |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico do produto.
1. Qual processo de soldagem é recomendado para a campainha SMD HN-6535?
Entre em contato com a MEIDI para obter o perfil de solda por refluxo recomendado. A caixa Noryl preta é compatível com processos de refluxo de montagem em superfície padrão.
2. O HN-6535 pode ser acionado diretamente de um pino GPIO do microcontrolador?

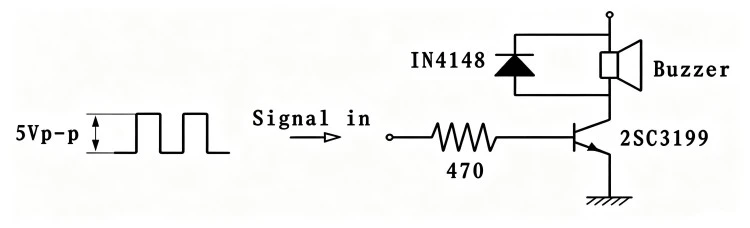

A bobina de 16Ω consome no máximo 80mA em 3Vo-p. Verifique se o seu microcontrolador GPIO pode fornecer ou absorver essa corrente continuamente. Se a corrente nominal do GPIO for insuficiente, use uma chave NPN ou MOSFET do lado inferior com um resistor limitador de corrente.
3. O que acontece se a campainha for acionada em uma frequência diferente de 2731Hz?

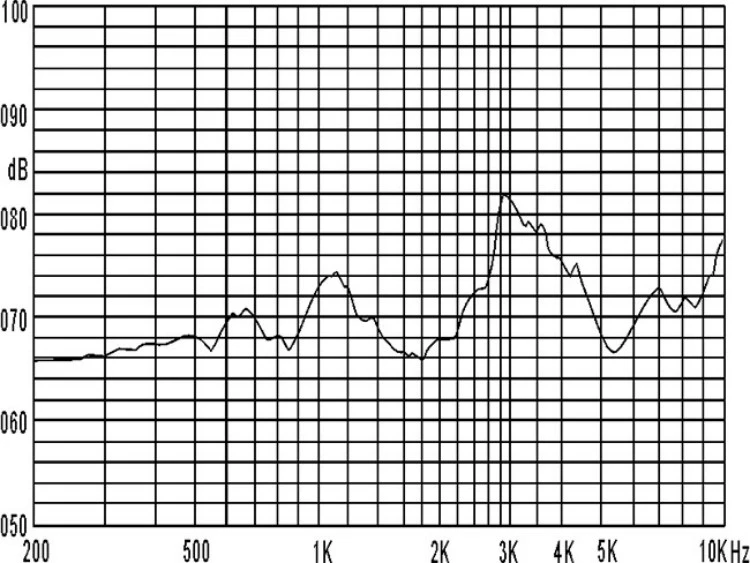

O nível de pressão sonora diminui quando fora da ressonância. Para min consistente. Saída de 70dB, drive a 2731Hz com onda quadrada de ciclo de trabalho de 50% a 3Vo-p. A operação longe da ressonância pode resultar em uma saída audível substancialmente reduzida.
4. O HN-6535 é adequado para aplicações de geração contínua de tons?
A condição de teste de vida útil especifica 96 horas de operação contínua em tensão nominal e frequência ressonante. Para aplicações que exigem períodos de operação contínua mais longos, entre em contato com a MEIDI para obter dados de confiabilidade específicos para seu ciclo de trabalho e condições ambientais.
5. Existem tamanhos de pacotes alternativos disponíveis com a mesma frequência de ressonância de 2.731 Hz?
Entre em contato com a MEIDI para consultas técnicas sobre formatos alternativos e configurações de bobina dentro da linha de produtos de campainha eletromagnética passiva.
Para fichas técnicas, perfis de solda por refluxo, notas de aplicação de circuito de acionamento ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
| Item | Especificação |
| Tipo de produto | BUZZER ELETROMAGNÉTICO |
| Quantidade | Entre em contato com MEIDI para detalhes da embalagem |
| Volume da caixa | Entre em contato com MEIDI para detalhes da embalagem |
