Campainha piezoelétrica passiva flexível para saída de som personalizada

Jiangsu MeidiA equipe profissional de P&D desenvolve campainhas piezoelétricas passivas de alta precisão e baixa potência com controle de qualidade abrangente e recursos completos de personalização para frequência, dimensões, e especificações ambientais. Processamento cerâmico interno, impressão de eletrodos e acústica caracterização permite que o grupo de engenharia ajuste o comportamento ressonante e os valores de capacitância para atender aos requisitos específicos do circuito de acionamento. Para projetos OEM, prototipagem rápida e pré-produção as amostras são apoiadas por dados de teste em nível de lote.

Descrição do produto

Campainhas piezoelétricas passivas aproveitam tecnologia avançada de transdutor cerâmico para fornecer saída acústica com consumo mínimo de energia e controle total do design sobre a saída de som. Esses componentes versáteis são amplamente utilizados em eletrônica automotiva, equipamentos médicos, sistemas de segurança de última geração, eletrônicos de consumo portáteis e controle industrial externo aplicações onde padrões de som programáveis são necessários.

O elemento cerâmico piezoelétrico gera ondas acústicas através de vibração mecânica quando um sinal AC externo é aplicado. Este princípio fornece uma resposta de alta frequência e desempenho estável em uma ampla faixa de temperatura quando comparado a alternativas eletromagnéticas. A construção fina e leve permite a integração em projetos com espaço limitado sem comprometendo o desempenho acústico.

Os engenheiros podem acionar essas campainhas com várias formas de onda para criar tons de alerta distintos, sequências musicais ou padrões sonoros complexos adaptados a requisitos específicos do produto. Com consumo mínimo de corrente e vida útil prolongada, piezoelétrico passivo as campainhas são uma escolha prática para aplicações alimentadas por bateria e ambientalmente exigentes.

Como a unidade externa molda a saída

Uma campainha piezoelétrica passiva não contém um oscilador. O som é produzido apenas quando o O circuito host fornece uma tensão alternada, normalmente uma onda quadrada ou sinal PWM, no frequência de ressonância mecânica do elemento cerâmico. Este ponto ressonante, geralmente entre 2kHz e 6kHz, é definido durante a fabricação pela espessura, diâmetro e diâmetro do disco cerâmico. rigidez do substrato. Acionar a campainha exatamente na ressonância produz a saída mais alta, mas variar ligeiramente a frequência pode criar diferentes efeitos de afinação. A amplitude do a tensão do inversor controla o volume e um resistor em série pode ser incluído para limitar o pico correntes através da carga capacitiva.

Como a forma de onda é gerada externamente, uma única saída do microcontrolador pode acionar várias campainhas piezoelétricas passivas em paralelo, ou a mesma campainha pode ser feita para emitir sequências de tons diferentes. Esta flexibilidade não está disponível com umCampainha Piezoelétrica Ativa, que contém um oscilador interno fixo e emite um único tom quando ligado. Para projetos que precisam de um tom mais alto do que uma campainha eletromagnética pode fornecer, um unidade piezoelétrica passiva é frequentemente combinada com umCampainha passiva magnéticacobrir alertas de baixa e alta frequência da mesma placa de controle.

Comparando tipos passivos piezoelétricos e eletromagnéticos

Ambas as campainhas passivas piezoelétricas e eletromagnéticas requerem um sinal de acionamento externo, mas suas características acústicas diferem. Os tipos piezoelétricos ressoam naturalmente em níveis mais altos frequências, normalmente de 2kHz a 6kHz, e produzem um tom nítido e penetrante com baixo sorteio atual. Campainhas passivas eletromagnéticas operam em frequências mais baixas, geralmente 200 Hz a 3kHz e produz um som mais quente e completo. A versão piezoelétrica é frequentemente preferida em dispositivos operados por bateria devido à sua corrente de espera insignificante e alta eficiência em altas frequências. Quando for necessária montagem de montagem em superfície, umCampainha passiva piezoelétrica SMDoferece as mesmas características da unidade externa em um pacote compatível com refluxo.

Suporte à Personalização e Fabricação

As campainhas piezoelétricas passivas da MEIDI podem ser personalizadas para frequência ressonante, capacitância, material de substrato e estilo de terminação. A equipe de engenharia utiliza cerâmica própria formulação e padrão de eletrodo para ajustar a resposta acústica dentro de uma faixa prática. Para produção em volume, as amostras são fornecidas com um relatório de caracterização cobrindo frequência resposta, nível de pressão sonora e impedância, para que o desempenho possa ser verificado no gabinete alvo antes de finalizar o projeto. O processo certificado ISO9001 também inclui testes periódicos de confiabilidade, como ciclagem térmica, armazenamento de umidade e vibração resistência.

Perguntas frequentes

P: Que tipos de formas de onda podem ser usados ​​para acionar suas campainhas piezoelétricas passivas?

R: Os engenheiros podem usar ondas quadradas, ondas senoidais ou trens de pulso PWM. A forma da onda influencia o conteúdo harmônico do som, mas uma onda quadrada na frequência de ressonância normalmente produz o nível de pressão sonora mais alto. A tensão pico a pico deve permanecer dentro da faixa operacional nominal da campainha para evitar despolagem da cerâmica.

P: Uma campainha piezoelétrica passiva pode ser acionada diretamente de um pino do microcontrolador?

R: Sim, desde que a tensão do pino esteja dentro da faixa de operação da campainha e o o microcontrolador pode fornecer a corrente necessária. Para saída mais alta ou ao usar baixa tensão lógica, um buffer de transistor é recomendado para aumentar a amplitude do drive.

A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.

Modelo	Imagem do produto	Tensão nominal (Vp-p)	Tensão operacional (Vp-p)	Nível de pressão sonora @10cm (dB)	Corrente operacional (mA)	Frequência Ressonante (Hz)	Temperatura operacional (℃)	Peso (g)	Dimensões (mm)

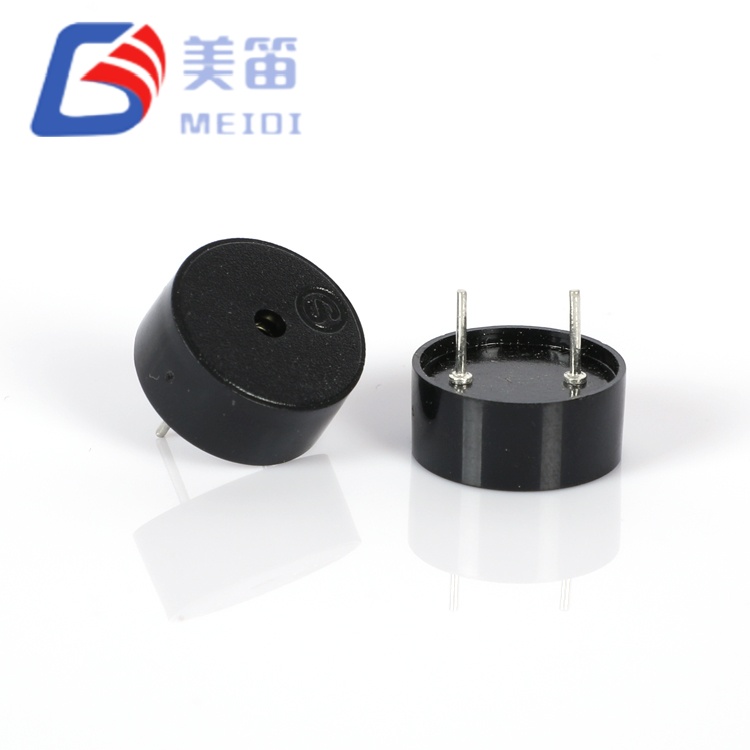

HNR-1255 PA6.5		5	1~30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20~+70	0,60±0,2	Ø12,5×5,5
HNR-1404		5	1~30	≥70 @4000Hz 5Vp-p	≤5 @4000Hz 5Vp-p	4000	-20~+60	0,45±0,1	Ø13,0×2,5
HNR-1404 PA7.5		5	1~30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000	-20~+70	0,67±0,1	Ø13,8×4,0
HNR-1708 PA10		12	1~30	≥75 @2000Hz 12Vp-p	≤5 @2000Hz 12Vp-p	2.000 ± 500	-20~+70	1.4	Ø17,0×8,0

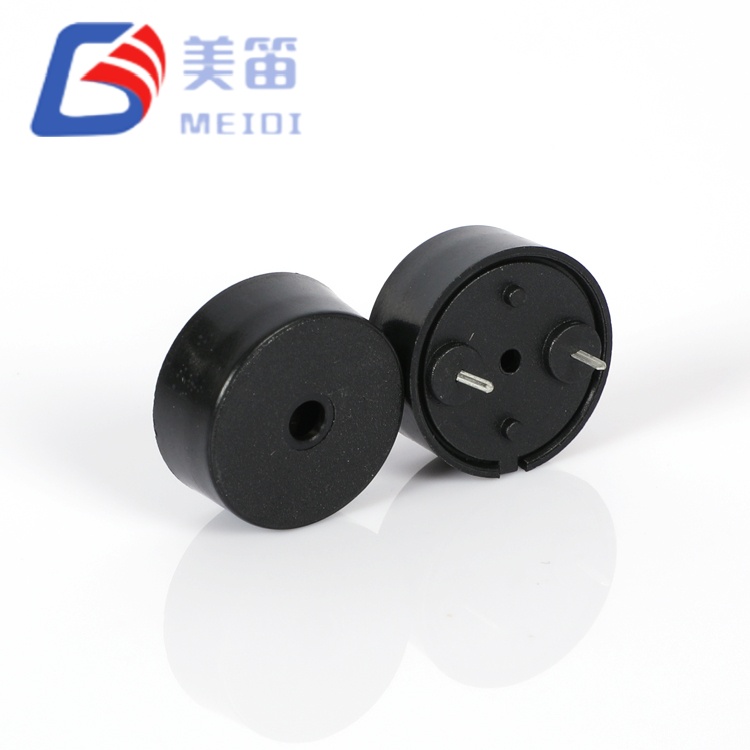

HNR-1708		12	1~30	≥85 @3000Hz 12Vp-p	≤5 @3000Hz 12Vp-p	3000±500	-20~+70	1	Ø17,0×8,0
HNR-2207		12	1~30	≥85 @3500Hz 12Vp-p	≤8 @3500Hz 12Vp-p	3500±500	-20~+70	3	Ø23,0×9,8

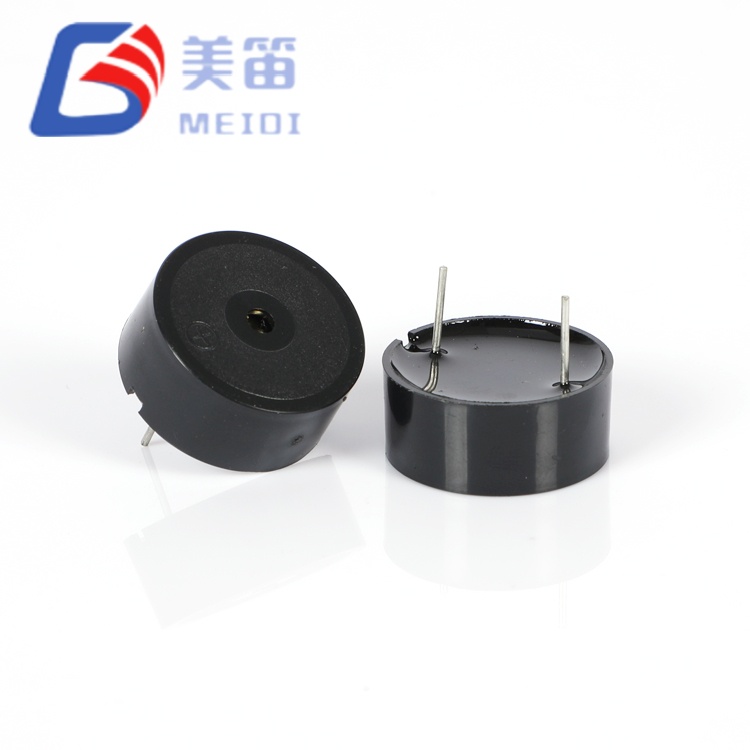

HNR-2310A		12	1~30	≥85 @3500Hz 12Vp-p	≤8 @3500Hz 12Vp-p	3500±500	-20~+70	3	Ø23,0×9,8
