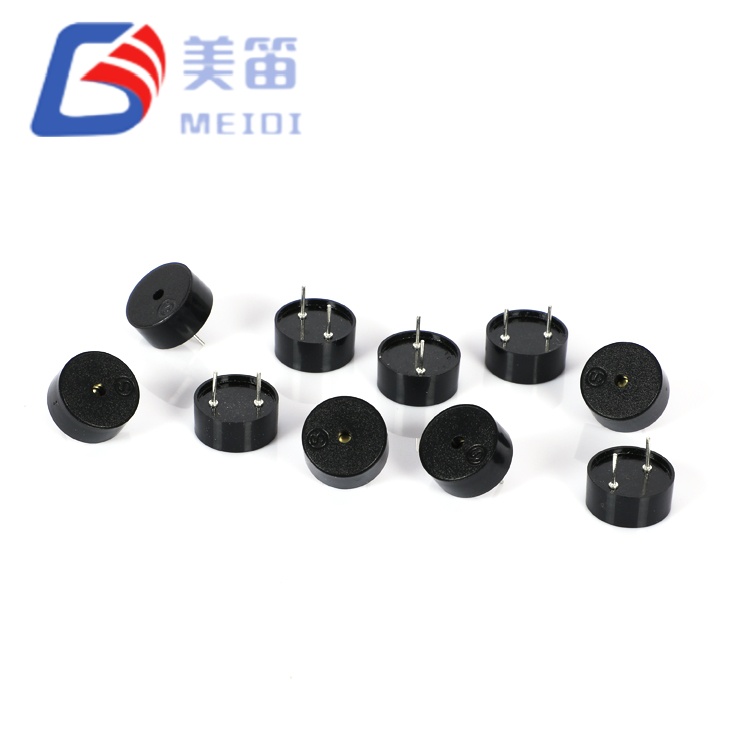

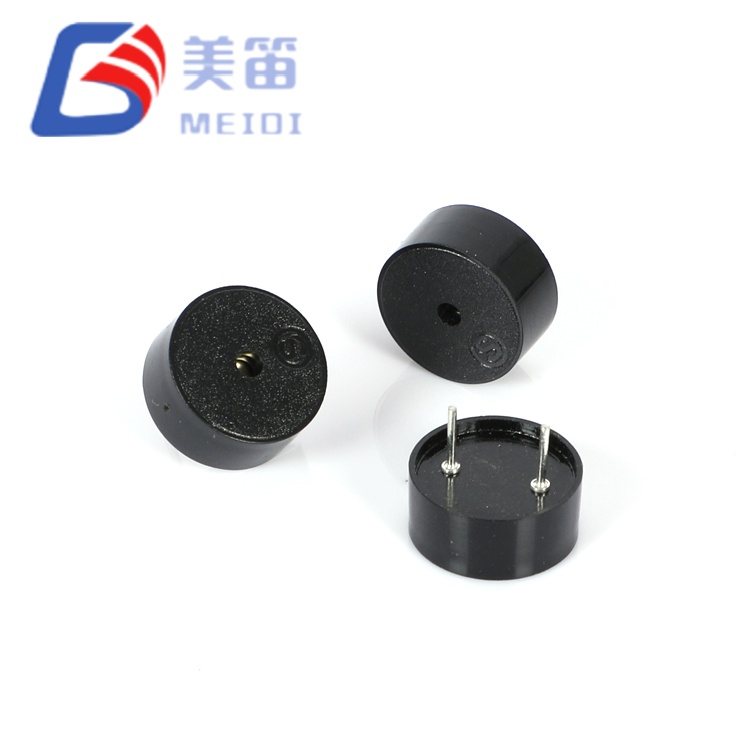

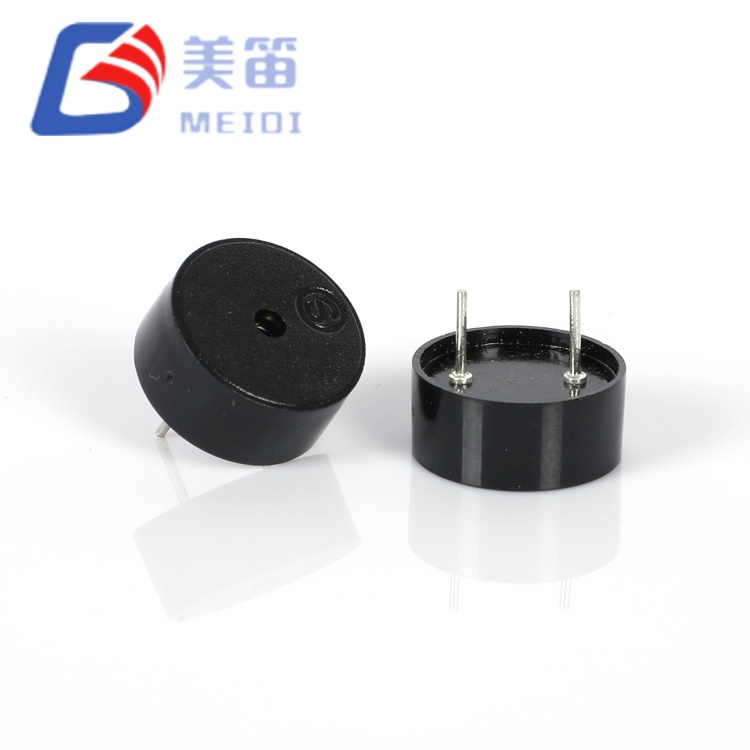

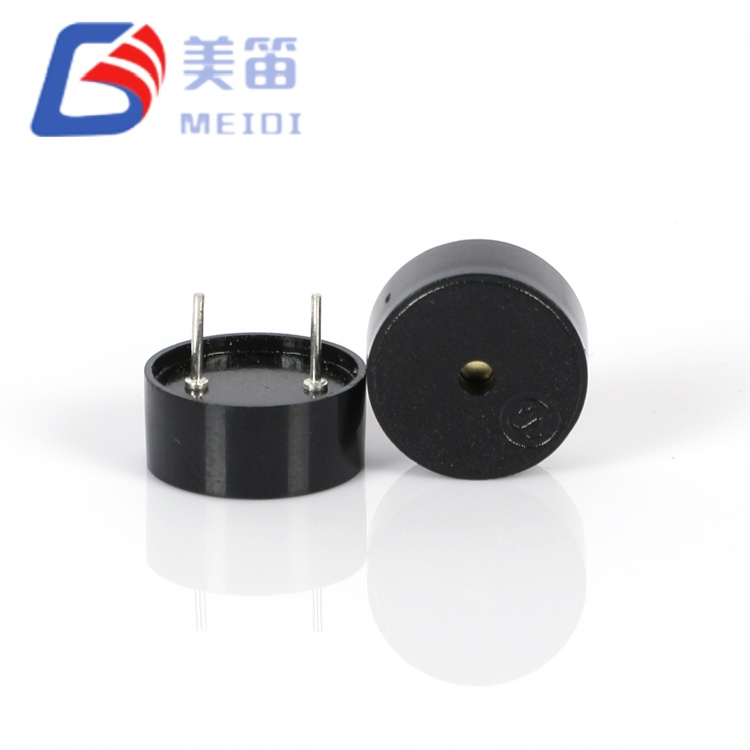

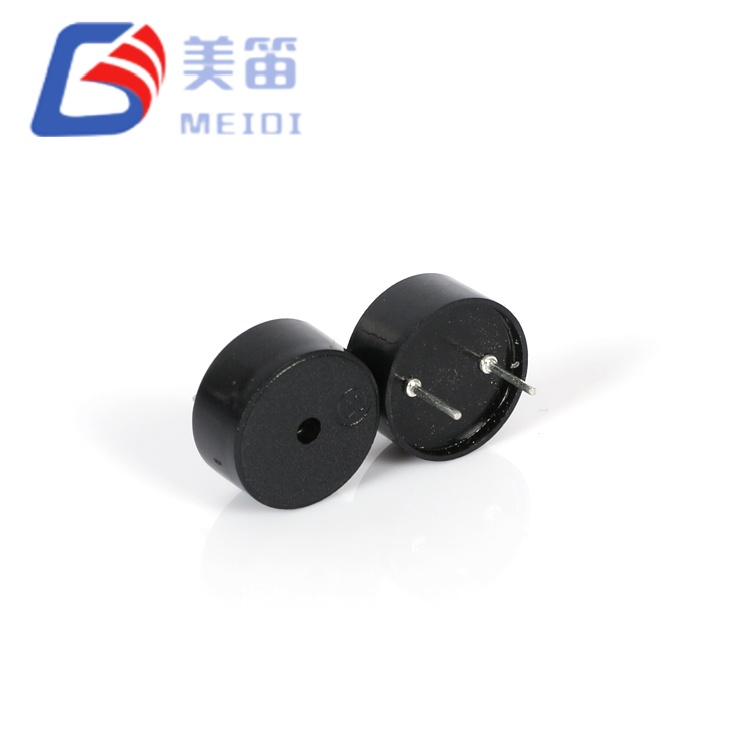

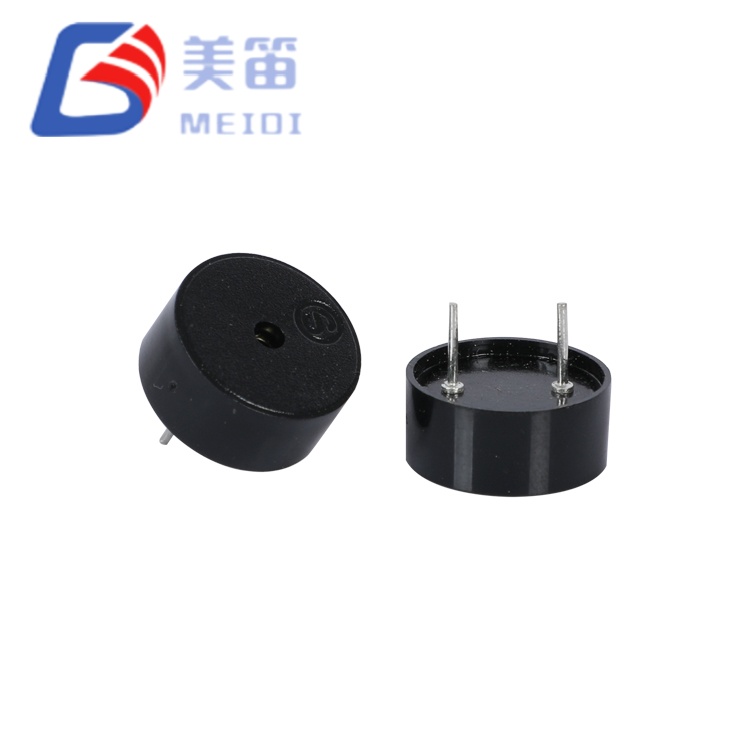

A campainha passiva piezoelétrica 1255 com Pogo Pin é uma sirene passiva passante que depende de uma fonte CA externa sinal de acionamento para produzir um tom audível. Medindo 12,5 mm de diâmetro e 5,5 mm em altura, cabe em espaços apertados de PCB, proporcionando uma pressão sonora mínima de 80dB a 10cm quando acionado com onda quadrada de 5Vp-p a 4000Hz. Atual o consumo permanece igual ou inferior a 10mA sob essas condições, e o inversor a tensão pode variar de 1 V a 30 V pico a pico, permitindo conexão direta para saídas de nível lógico ou barramentos industriais de alta tensão. O PBT preto a caixa suporta soldagem por onda e manual e opera em um faixa de temperatura de -20°C a +70°C.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Piezoelétrica Passiva (Orifício Passante) | — |
| Tensão nominal | 5 Vp-p | Condição de teste de referência |
| Tensão operacional | 1 – 30 Vp-p | Alcance do sinal de acionamento |
| Saída de som a 10 cm | ≥80dB | 5 Vp-p, onda quadrada de 4000 Hz |
| Consumo Atual | ≤ 10 mA | 5 Vp-p, onda quadrada de 4000 Hz |
| Frequência Ressonante | 4000±500Hz | Em condições nominais |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |
| Dimensões (Diâmetro × A) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Corpo excluindo pinos |
| Peso | 0,60±0,2g | Típico |
| Material da Habitação | Preto PBT | — |
| Soldagem por Onda ★ | 260 ± 5 ℃, 4–6 s | 2–3 ciclos recomendados |
| Soldagem manual ★ | 350 ± 10 ℃, 2–5 s | 2–3 ciclos recomendados |
| Resistência ao calor da solda | 250 ± 5 ℃, 10 ± 0,5 s | Corpo 2,0 mm de solda |
A tabela abaixo contém medições de uma amostra de 10 unidades testada a 5Vp-p, Onda quadrada de 4000 Hz. Os resultados ilustram a uniformidade típica da produção e não são limites garantidos. Para o envelope de desempenho especificado, consulte as especificações técnicas acima.
| Não. | NPS (dB) | Corrente (mA) | Capacitância (nF) | Diâmetro (mm) | Hum) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Os valores de capacitância são originados do cabeçalho do relatório de teste e não fazem parte do a especificação principal. Entre em contato com a MEIDI para obter dados específicos do lote de produção.
Como a campainha passiva piezoelétrica 1255 com Pogo Pin é uma campainha passiva, ela depende do sistema host para fornecer uma onda quadrada ou sinal PWM centrado em 4000Hz. Um microcontrolador a saída do temporizador pode servir como fonte direta, embora a pressão sonora seja menor em níveis lógicos de 3,3 V ou 5 V do que na capacidade total de 30 Vp-p. Adicionando um buffer de transistor simples ou driver de porta lógica entre o pino MCU e a campainha permite que a amplitude do drive seja aumentada independentemente de alimentação do microcontrolador. A carga capacitiva, normalmente em torno de 12nF, causa breves picos de corrente em cada borda do sinal. Um resistor em pequena série (100Ω a 330Ω) ajuda a limitar esses picos enquanto preserva a saída acústica.
Tanto a soldagem por onda quanto a manual são suportadas. A soldagem por onda é realizada a 260 ℃ por 4–6 segundos e soldagem manual a 350 ℃ por 2–5 segundos. São permitidos até três ciclos térmicos, devendo a carcaça permanecer em pelo menos 2,0 mm do banho de solda ou da ponta do ferro.
A MEIDI aplica um protocolo de confiabilidade de sete itens para cada lote de produção de o HNR‑1255 PA6.5, consistente com a especificação do produto. O teste A sequência inclui exposição prolongada à umidade, temperaturas altas e baixas armazenamento, ciclagem térmica, queda mecânica, vibração e calor de solda resistência. Após cada estresse, as peças podem se recuperar à temperatura ambiente temperatura por duas horas antes da verificação elétrica e dimensional. Todos os testes são realizados dentro da estrutura da ISO9001 da empresa sistema de qualidade certificado e relatórios em nível de lote podem ser fornecidos com remessas de volume.
A arquitetura passiva desta campainha é adequada para projetos que já gera uma saída PWM ou onda quadrada. Equipamento portátil em operação das baterias pode se beneficiar da modesta corrente de acionamento de 10mA e do ausência de uma carga oscilante quiescente. Painéis industriais com 12V ou Fontes de 24 Vcc podem acionar a campainha diretamente dentro de sua ampla tensão tolerância. Eletrônicos de consumo, como sensores domésticos inteligentes e dispositivos portáteis as ferramentas de diagnóstico também apreciam o tamanho de 12,5 mm. Para aplicações que exigem certificações médicas ou de segurança específicas, consulte MEIDI para confirmar o status de conformidade atual.
De que sinal de acionamento o HNR‑1255 PA6.5 precisa?
É necessário um sinal CA, normalmente uma onda quadrada ou PWM em aproximadamente 4000 Hz. Aplicar uma tensão CC constante não gerará som e poderá danificar o elemento piezoelétrico.
Ele pode ser acionado diretamente por um microcontrolador?
Sim, desde que a tensão pico a pico do pino esteja dentro dos limites Faixa de 1–30 V. Na lógica de 3,3 V ou 5 V, o nível de som estará abaixo os 80dB avaliados. Um buffer de transistor pode ser usado para atingir valores mais altos tensões de acionamento quando uma saída mais alta é necessária.
Quais métodos de soldagem são recomendados?
Tanto a soldagem por onda (260°C, 4–6s) quanto a soldagem manual (350°C, 2–5s) são aceitáveis, com um máximo de três ciclos térmicos. Mantenha uma distância mínima de 2,0mm entre a carcaça e o fonte de calor.
Para planilhas de dados completas, curvas de resposta de frequência ou informações específicas de lote dados de teste, entre em contato com a MEIDI com os detalhes da sua aplicação. O suporte de engenharia normalmente responde em um dia útil.
