Campainha passiva piezoelétrica com pinos Pogo com mola

A campainha passiva piezoelétrica HNR‑1207 PA6.5 com pinos Pogo acionados por mola é uma campainha piezoelétrica passiva passante projetada para sistemas operados por bateria e de coleta de energia, onde cada microampere afeta o tempo de execução. Consumindo 0,45–0,54mA medidos a 5Vp-p (4000Hz), este componente fornece ≥80dB SPL com menos de um décimo da corrente de campainhas eletromagnéticas ativas típicas, prolongando significativamente a vida útil da bateria em dispositivos médicos portáteis, monitores vestíveis e nós de sensores sem fio.

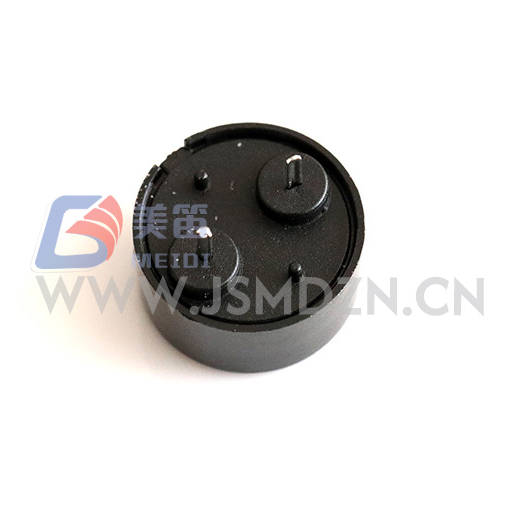

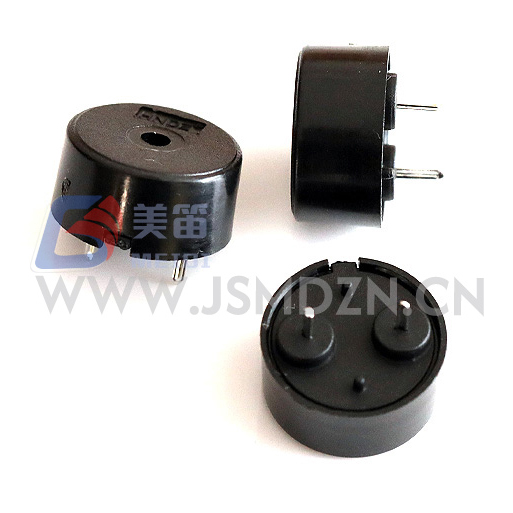

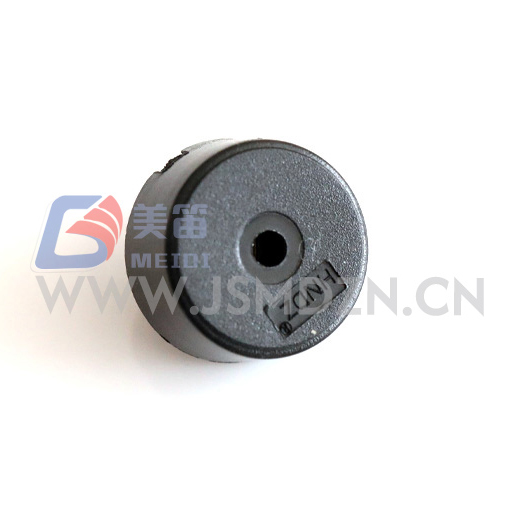

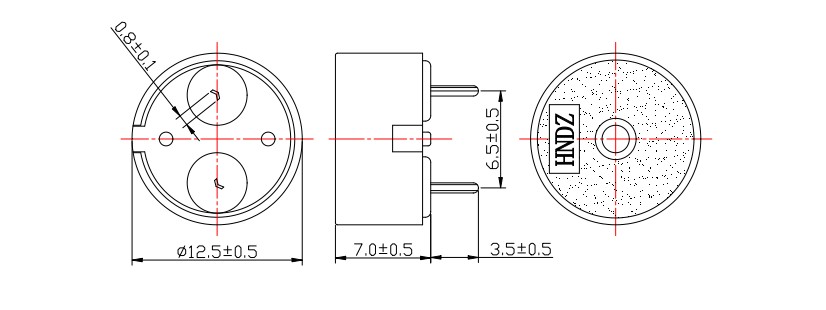

Fabricado nas instalações da MEIDI em Jiangsu, o HNR‑1207 PA6.5 apresenta um diafragma de cerâmica piezoelétrica de 12,5 mm em uma caixa de 7,0 mm de altura, pesando apenas 0,66 g. Sua carga capacitiva (10nF nominal) permite acionamento direto da maioria dos pinos GPIO do microcontrolador sem transistores externos, enquanto a faixa operacional de 1–30V consolida vários SKUs específicos de tensão em um único componente para sistemas de 3,3V, 5V, 12V e 24V. O invólucro preto em PBT resiste à soldagem por onda a 260°C e ao retrabalho manual a 350°C, suportando tanto a montagem automatizada quanto o reparo em campo.

Principais vantagens da engenharia

Consumo de corrente submiliampere – medido de 0,45 a 0,54 mA em condições nominais; consumo significativamente menor do que alternativas eletromagnéticas

Faixa operacional ultra ampla de 1 a 30 V – SKU único atende sistemas de 3,3 V, 5 V, 12 V e 24 V sem conversão de tensão

Carga capacitiva de 10nF – unidade MCU GPIO direta na maioria das aplicações; nenhum transistor externo ou driver IC necessário

Saída tonal nítida de 4000 Hz – frequência de ponto ideal auditivo humano com baixa distorção harmônica da atuação piezoelétrica

Massa ultraleve de 0,66 g – carga inercial mínima para montagens de PCB vestíveis, portáteis e sensíveis à vibração

Montagem polarizada passante – retenção mecânica e proteção de polaridade em instalações industriais e automotivas

Qualidade de Fabricação e Controle de Processo

A MEIDI fabrica o HNR‑1207 PA6.5 em linhas de montagem piezoelétricas dedicadas com ligação cerâmica automatizada, terminação de eletrodo e estações de sintonia de frequência. Nossa base de fabricação em Jiangsu segue os protocolos de gestão de qualidade ISO 9001, com controle estatístico do processo em cada etapa da produção.

Cada lote de produção passa por uma verificação abrangente:

Teste de capacitância 100% – verificação de 10nF ±40% a 1kHz para correspondência do circuito de acionamento; faixa medida 11,2–12,5nF em amostras de produção

Amostragem de frequência ressonante – 4000Hz ±12,5% verificação estatística; faixa medida típica 3900–4080Hz

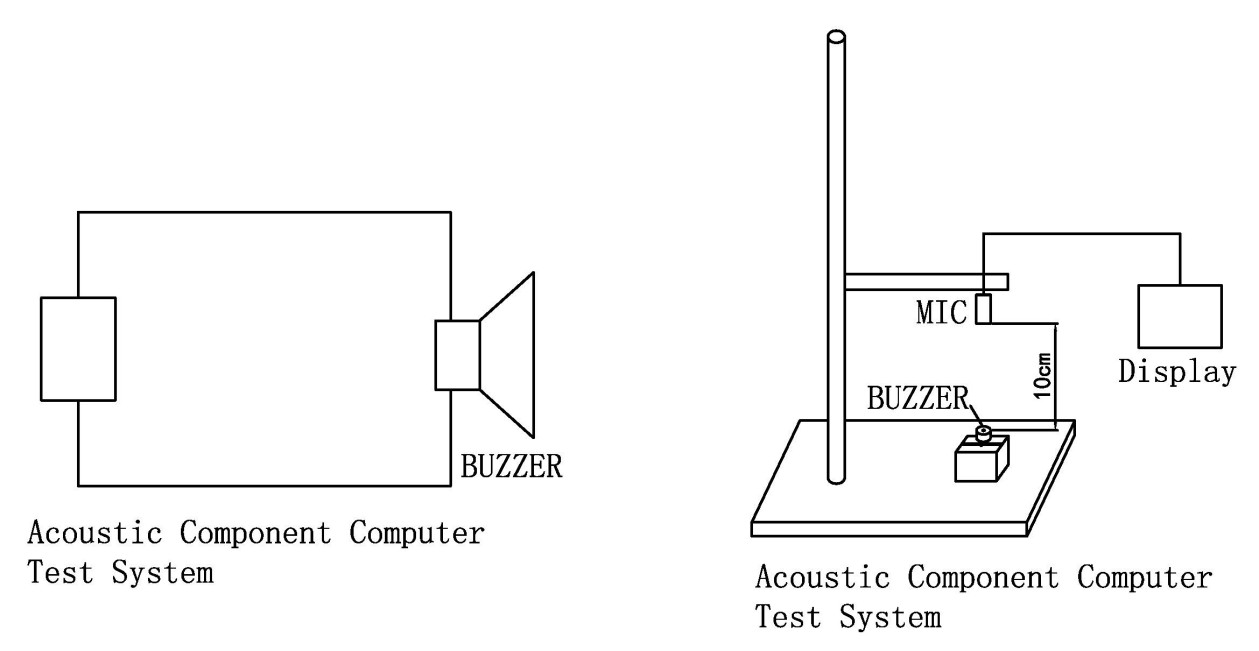

Verificação de lote SPL – mínimo ≥80dB em 5Vp-p, 4000Hz; faixa de amostragem medida 83–86dB

Validação de consumo de corrente – ≤10mA máximo; medido 0,45–0,54mA confirma desempenho submiliampere

Armazenamento em alta temperatura – 48 horas a +80±2°C (teste de armazenamento, não operacional); recuperação de parâmetros após estabilização ambiente de 2 horas

Armazenamento em baixa temperatura – 48 horas a -30±2℃; ativação verificada em 1V mínimo

Ciclagem de choque térmico – 5 ciclos entre -30°C e +80°C com 30 minutos de permanência por extremo

Validação de tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)

Resistência à umidade – 48 horas a 50±5℃ / 90–95% UR seguida de recuperação de 2 horas e caracterização elétrica

Resistência ao calor da solda – 250±5°C por 10±0,5 segundos com folga de 2,0 mm entre o corpo e a solda

Certificações disponíveis: RoHS, REACH e UL94 V‑0 para o invólucro PBT. A marcação do código de lote em cada unidade permite rastreabilidade de 10 anos até a data de produção, registros de testes e lotes de matéria-prima.

Perguntas frequentes sobre engenharia – Orientação prática de projeto

P1: O HNR‑1207 PA6.5 pode ser acionado diretamente de um pino GPIO do microcontrolador de 3,3 V?

Sim, na maioria dos casos. A carga capacitiva de 10nF consome cerca de 0,13mA RMS a 3,3Vp-p e 4000Hz – bem dentro da capacidade de 8–20mA dos pinos GPIO MCU padrão. Nenhum transistor externo ou driver IC é necessário. Para obter SPL máximo, acione em 5Vp-p se o MCU suportar pinos tolerantes a 5V ou operar em um barramento de 5V. Em 3,3 V, a saída é audível para alertas de proximidade e status, embora abaixo do limite de especificação de 80 dB, que é validado em 5 Vp-p.

Q2: Como o consumo de corrente aumenta com a tensão e a frequência?

O consumo de corrente em uma campainha piezoelétrica é principalmente capacitivo: I ≈ 2πfCV. Em frequência constante, a corrente aumenta linearmente com a tensão. Em 10Vp‑p, a corrente teórica é de aproximadamente 1,0mA; a 24 Vp‑p, aproximadamente 2,4 mA — ainda insignificante em comparação com alternativas eletromagnéticas. A duplicação da frequência (por exemplo, 8.000 Hz) duplica a corrente em tensão constante. Para o orçamento da bateria, assuma a capacitância de 10nF do pior caso e a tensão de acionamento alvo.

Q3: Qual é a diferença prática entre esta campainha piezo passiva e uma campainha eletromagnética ativa em um design alimentado por bateria?

O HNR‑1207 PA6.5 consome 0,45–0,54mA versus 20–30mA para campainhas ativas eletromagnéticas típicas de 3V — uma redução de 40–60×. Para uma célula tipo moeda CR2032 (220mAh), isso se traduz em um tempo de execução significativamente estendido para uso intermitente. A desvantagem é o circuito de acionamento externo: a campainha piezoelétrica requer uma onda quadrada de 4000 Hz de um pino ou oscilador PWM, enquanto a campainha ativa precisa apenas de tensão CC. Para projetos com recursos PWM disponíveis, o ganho de eficiência é substancial.

P4: Posso variar a frequência do drive para alertas multitons ou modulados por volume?

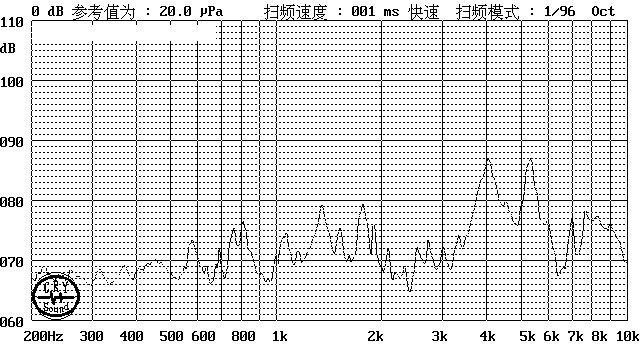

Sim, dentro dos limites. O SPL máximo ocorre na frequência de ressonância de 4000Hz. Dirigir em 3.500 Hz ou 4.500 Hz reduz a saída em aproximadamente 6–10 dB. Para sequências multitons, a modulação de frequência dentro de ±500 Hz de ressonância produz tons perceptivelmente diferentes, mantendo o volume adequado. A modulação do ciclo de trabalho (25%–75%) varia o volume percebido ajustando o fornecimento médio de energia sem alterar a frequência. Para aplicações melódicas ou musicais, observe que as campainhas piezoelétricas têm largura de banda estreita; formas de onda complexas não serão reproduzidas fielmente.

P5: O HNR‑1207 PA6.5 é adequado para aplicações CLP industriais de 24 V sem resistores limitadores de corrente?

Sim. A natureza capacitiva do elemento piezoelétrico significa que a corrente é autolimitada pela reatância e não pela resistência. Em 24 Vp‑p e 4.000 Hz, a corrente estimada permanece abaixo de 1 mA — não é necessário nenhum resistor em série para limitação de corrente. No entanto, um resistor em série de 100–330Ω é recomendado para amortecer o toque e proteger o transistor de acionamento de transientes de carga reativa. Certifique-se de que o circuito de acionamento possa suportar o nível de 24 V; os pinos MCU padrão de 3,3 V ou 5 V requerem um transistor de mudança de nível ou optoacoplador.

Q6: Qual é o layout de PCB recomendado para minimizar o acoplamento de ruído?

Coloque a campainha longe de nós de comutação de alto di/dt (conversores buck, drivers de motor) para evitar acoplamento capacitivo no elemento piezoelétrico. Mantenha o rastreamento do sinal de acionamento curto e, se possível, roteie-o em uma camada interna com um plano de aterramento por baixo. Um resistor de 100Ω em série com o pino GPIO, colocado próximo ao MCU, reduz o toque e a EMI. Para proteção ESD, um resistor em série de 1kΩ e um pequeno capacitor (por exemplo, 100pF) podem ser adicionados à linha de transmissão.
