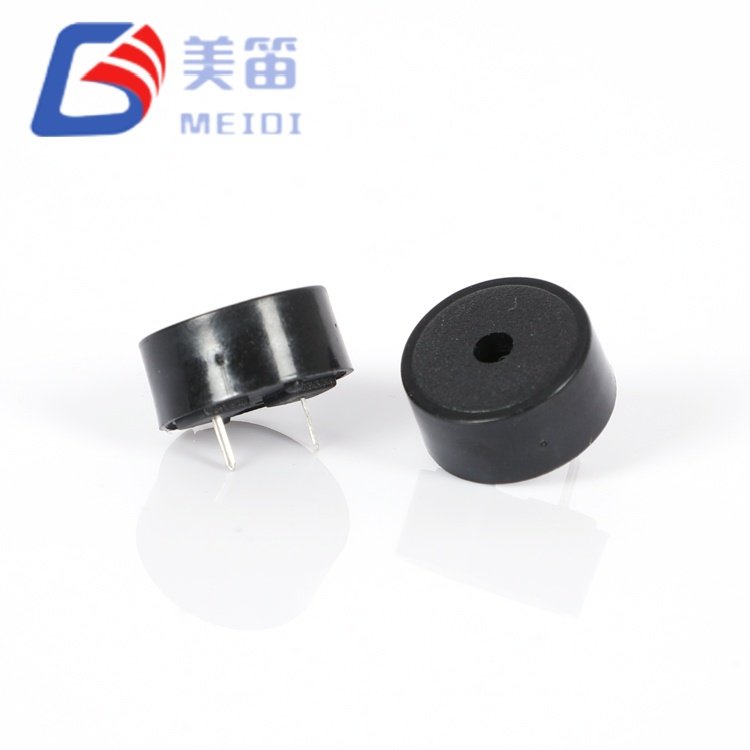

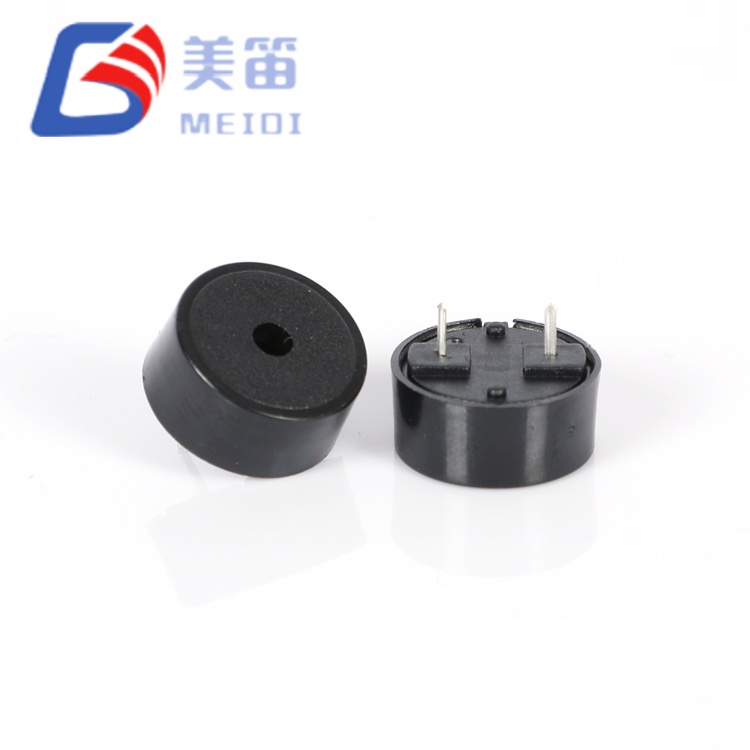

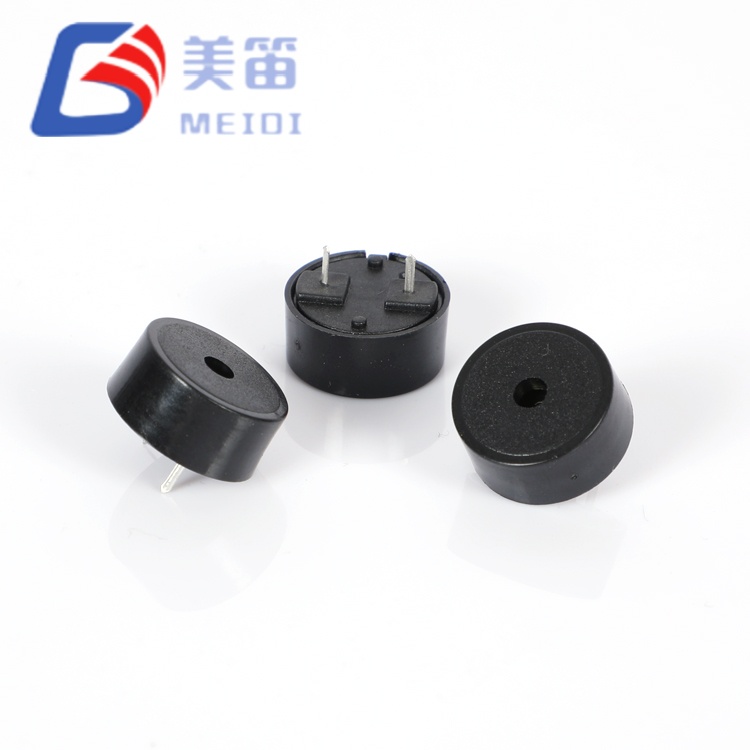

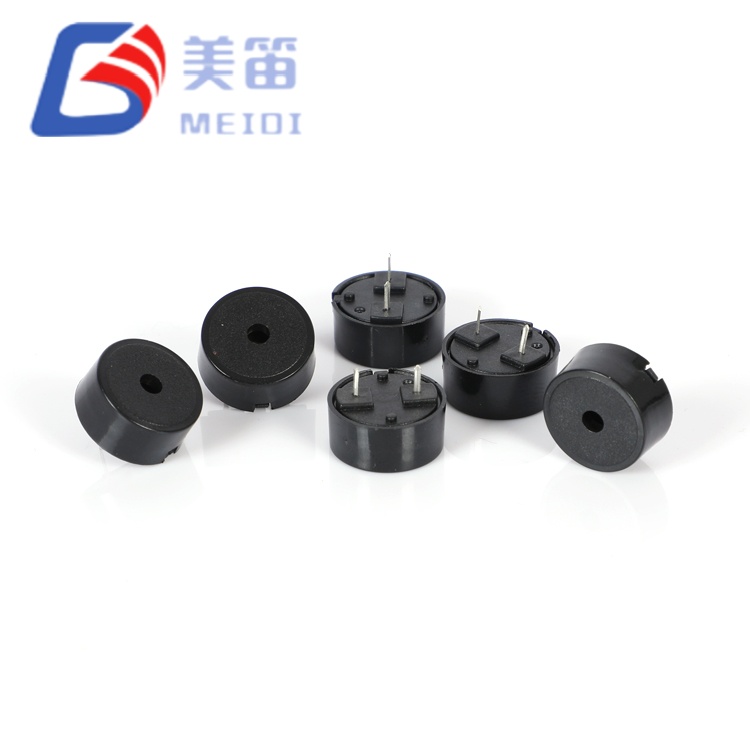

Campainha passiva piezoelétrica 1407 com pino Pogo

A campainha passiva piezoelétrica 1407 com Pogo Pin é uma campainha piezoelétrica passiva passante que ocupa uma posição deliberada de formato intermediário entre dispositivos compactos de 12,5 mm e modelos grandes de 22 mm. Com um diafragma de 14 mm de diâmetro e 6,7 mm de altura, ele oferece uma saída acústica medida de 89–94 dB a 4.000 Hz e 5 Vp-p – superando alternativas menores e mantendo uma área de cobertura significativamente menos exigente do que soluções de grandes dimensões.

Fabricado nas instalações certificadas ISO-9001 da MEIDI na província de Jiangsu, este componente se beneficia de nossa experiência de mais de uma década em engenharia de transdutores piezoelétricos. O elemento cerâmico de 14 mm oferece área de diafragma 25% maior do que as variantes de 12,5 mm, traduzindo-se em maior eficiência de radiação acústica sem o compromisso imobiliário da PCB das alternativas de 22 mm. A faixa operacional ultra ampla de 1 a 30 V consolida vários SKUs específicos de tensão, enquanto o consumo de corrente medido de apenas 0,63 a 0,78 mA a 5 Vp‑p garante impacto mínimo no tempo de execução da bateria em aplicações portáteis e portáteis.

Principais vantagens da engenharia

Diâmetro de formato médio de 14 mm – 25% mais área do diafragma do que alternativas de 12,5 mm; oferece maior SPL sem penalidade de pegada de 22 mm

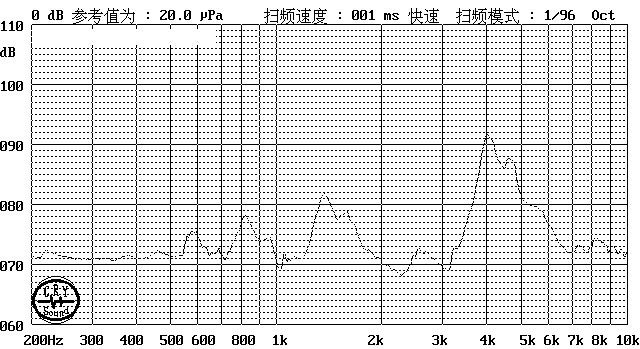

Saída acústica medida de 89–94dB – a 5Vp-p, 4000Hz, 10cm; fornece margem de design acima da especificação ≥85dB

Caráter tonal nítido de 4000 Hz – posicionado no ponto ideal auditivo humano com forte perceptibilidade em ambientes médicos e de escritório

Faixa ultra ampla de 1 a 30 V – SKU único elimina linhas BOM específicas de tensão em sistemas de 3,3 V, 5 V, 12 V e 24 V

Consumo de submiliamperes de 0,63–0,78mA – a 5Vp-p; escalas de corrente com tensão e ciclo de trabalho para um orçamento previsível da bateria

Perfil fino de 6,7 mm a 0,85 g – formato balanceado para dispositivos médicos portáteis, instrumentos portáteis e nós de IoT de tamanho médio

Ambientes de aplicativos

Dispositivos médicos portáteis – alertas de febre com termômetro digital, tons de limite do oxímetro de pulso e bipes de conclusão de ECG portátil onde o diâmetro de 14 mm cabe em caixas ergonômicas

Gateways de sensores IoT de tamanho médio – avisos de limites ambientais, sinais sonoros de status de conectividade e alertas de violação em dispositivos maiores que nós de célula tipo moeda, mas menores que controladores industriais

Painéis de controle de eletrodomésticos comerciais – sinais de temporizador de forno, tons de fim de ciclo de lava-louças e alertas de falhas de refrigeradores em recortes padrão de 15 a 18 mm no painel frontal

Módulos internos automotivos – lembretes de cinto de segurança, avisos sonoros de porta entreaberta e feedback de ferramentas de diagnóstico em barramentos acessórios de 12 V

Sistemas de controle industrial de 24 V – anunciadores de falhas do CLP, tons de confirmação dos botões da IHM e avisos sonoros de limite de processo

Instrumentos portáteis de teste e medição – tons de continuidade do multímetro, alertas de disparo do osciloscópio e avisos de limite de fonte de alimentação em dispositivos de bancada de tamanho médio

Qualidade de Fabricação e Controle de Processo

A MEIDI fabrica o HNR‑1407PA75 em linhas de montagem piezoelétricas dedicadas com prensagem cerâmica automatizada, queima de eletrodo e encapsulamento de invólucro. Nossa base de fabricação em Jiangsu opera sob gestão de qualidade ISO 9001:2015, com controle estatístico do processo em todas as etapas – desde a inspeção da matéria-prima até a verificação acústica final.

Cada lote de produção passa por uma qualificação abrangente:

Verificação de frequência ressonante – 4000Hz ±12,5% de amostragem estatística; faixa medida típica 3900–4080Hz

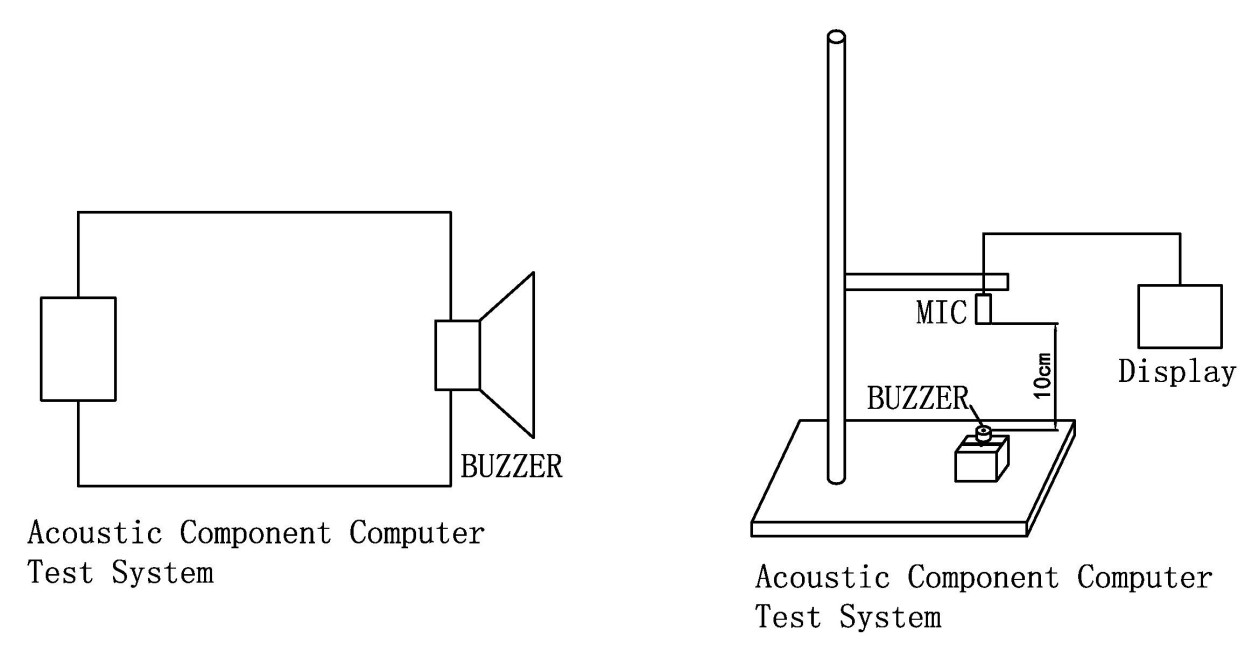

Verificação de lote SPL – mínimo ≥85dB em 5Vp-p, 4000Hz, 10cm; faixa de amostragem medida 89–94dB

Validação de consumo de corrente – ≤10mA máximo; medido 0,63–0,78mA confirma eficiência submiliampere

Triagem de capacitância – 12nF ±40% a 1kHz para correspondência do circuito de acionamento; medido 11,7–14,2nF

Armazenamento em alta temperatura – 48 horas a +80±2℃; recuperação de parâmetros após estabilização ambiente de 2 horas

Armazenamento em baixa temperatura – 48 horas a -30±2℃; ativação verificada em 1V mínimo

Ciclagem de choque térmico – 5 ciclos entre -30°C e +80°C com 30 minutos de permanência por extremo

Validação de tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)

Resistência à umidade – 48 horas a 50±5℃ / 90–95% UR seguida de recuperação de 2 horas e caracterização elétrica

Resistência ao calor da solda – 250±5°C por 10±0,5 segundos com folga de 2,0 mm entre o corpo e a solda

Todos os componentes são compatíveis com RoHS, REACH e UL94 V‑0. As marcações de código de lote em cada unidade permitem rastreabilidade de 10 anos até a data de produção, dados de teste e certificados de matéria-prima.

Perguntas frequentes sobre engenharia – Orientação prática para projetistas de sistemas

P1: Como o HNR‑1407PA75 de 14 mm se compara às alternativas de 12,5 mm e 22 mm na mesma aplicação?

O diâmetro de 14 mm fornece 89–94dB medidos a 5Vp-p, 4000Hz, 10cm – uma melhoria significativa em relação aos dispositivos típicos de 12,5mm (normalmente 83–86dB), mantendo uma área consideravelmente menor do que as alternativas de 22mm (normalmente 95–100dB). O formato de 14 mm é ideal quando a saída de 12 mm é marginal, mas 22 mm é mecanicamente ou esteticamente inadequada. Para comparações específicas com formatos alternativos, entre em contato com a MEIDI para obter dados detalhados de referência cruzada.

Q2: Esta campainha pode ser acionada diretamente de um microcontrolador GPIO de 3,3 V?

Sim, na maioria dos casos. A 3,3Vp-p e 4000Hz, a carga capacitiva de 12nF consome aproximadamente 0,16mA RMS – bem dentro da capacidade de fornecimento de 8–20mA dos pinos GPIO MCU padrão. Nenhum transistor externo ou driver IC é necessário para muitas aplicações de 3,3V. No entanto, o SPL em 3,3 V será inferior aos 89–94 dB medidos em 5 Vp-p; a saída típica de 3,3 V é de aproximadamente 76–80 dB. Para obter a saída máxima de sistemas de 3,3 V, considere um duplicador de tensão da bomba de carga ou um driver piezoelétrico dedicado com reforço integrado.

Q3: Qual é o impacto prático na vida útil da bateria do consumo de 0,63–0,78mA?

A vida útil da bateria é calculada dividindo a capacidade da célula (mAh) pela corrente operacional (mA) para duração do tom contínuo. Para uma célula tipo moeda CR2032 típica (220mAh), o tom contínuo a 5Vp‑p duraria teoricamente aproximadamente 280–350 horas. Para ciclos de funcionamento intermitentes (por exemplo, 1 segundo ligado, 4 segundos desligado), multiplique pela proporção do ciclo de funcionamento (20% de funcionamento prolonga a vida útil para aproximadamente 1400–1750 horas). A vida útil real da bateria depende das características da célula, da voltagem da unidade, da temperatura e da idade – trate esses números como estimativas de primeira ordem.

P4: Como a tolerância de 4000±500 Hz afeta instalações com várias unidades?

A tolerância de frequência de ±12,5% é típica para campainhas piezoelétricas nesta classe de tamanho. Em instalações com várias unidades onde a consistência tonal é crítica (por exemplo, phased arrays ou alarmes paralelos), a variação de frequência pode produzir batimentos audíveis entre as unidades. Para tais aplicações, a MEIDI oferece opções de tolerância mais restritas (±5% ou ±3%) para pedidos de grande volume. Entre em contato com nossa equipe de engenharia para discutir a classificação de frequência e o ajuste personalizado para seus requisitos específicos de múltiplas unidades.

P5: O diâmetro de 14 mm é compatível com recortes padrão do painel frontal?

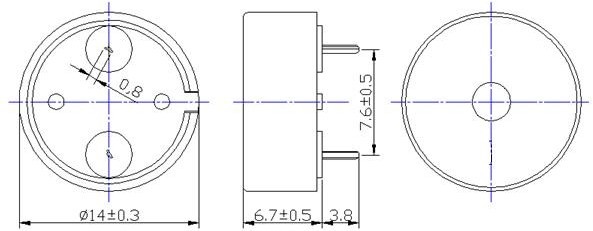

O diâmetro do corpo de 14 mm requer um recorte mínimo no painel de 14,5 mm com folga de 0,25 mm por lado. Ele se adapta a muitos engastes de instrumentos e aparelhos padrão de 15 mm sem modificação. Para aplicações de retroajuste que substituam campainhas de 12 mm, o diâmetro de 14 mm pode exigir o aumento do recorte em 1,0–1,5 mm. MEIDI fornece desenhos dimensionais e modelos de recorte de painel mediante solicitação. Para aplicações que exigem compatibilidade mecânica de 12 mm sem modificação, oferecemos a série HNR‑1255 (diâmetro de 12,5 mm) como alternativa.

Q6: Qual é a forma de onda de acionamento recomendada para saída acústica máxima?

Uma onda quadrada a 4.000 Hz com ciclo de trabalho de 50% produz o SPL mais alto devido às rápidas transições de tensão que maximizam o deslocamento do elemento piezoelétrico. As ondas senoidais produzem um tom mais limpo, mas normalmente reduzem o SPL em 3–5dB na mesma tensão de pico. Para obter a saída máxima, use uma onda quadrada com tempos de subida e descida tão baixos quanto o seu driver permitir. Um resistor em série de 100–330Ω é recomendado para amortecer o toque e reduzir EMI, mas isso pode reduzir ligeiramente o SPL – valores acima de 330Ω atenuarão visivelmente a saída.
