Campainha passiva piezoelétrica 1707 com pino Pogo

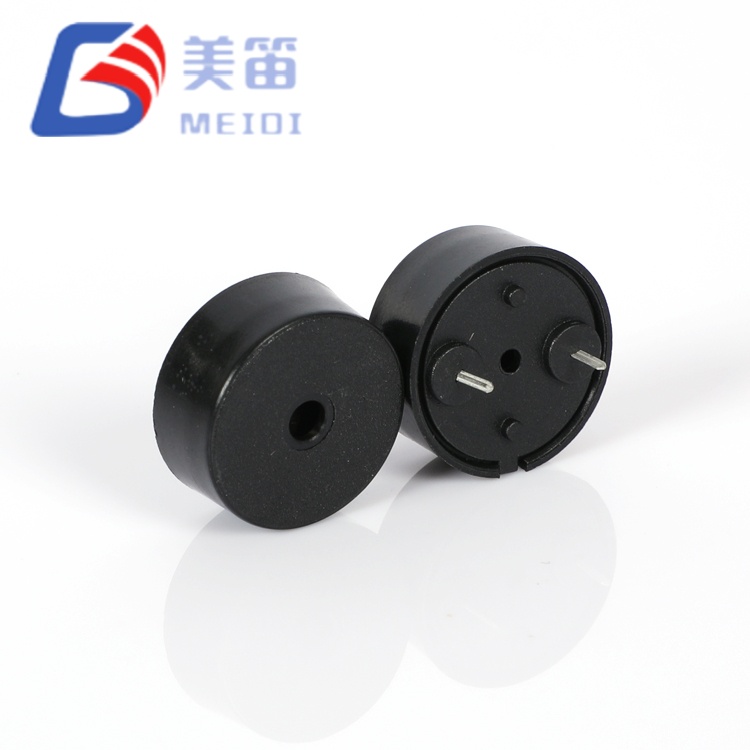

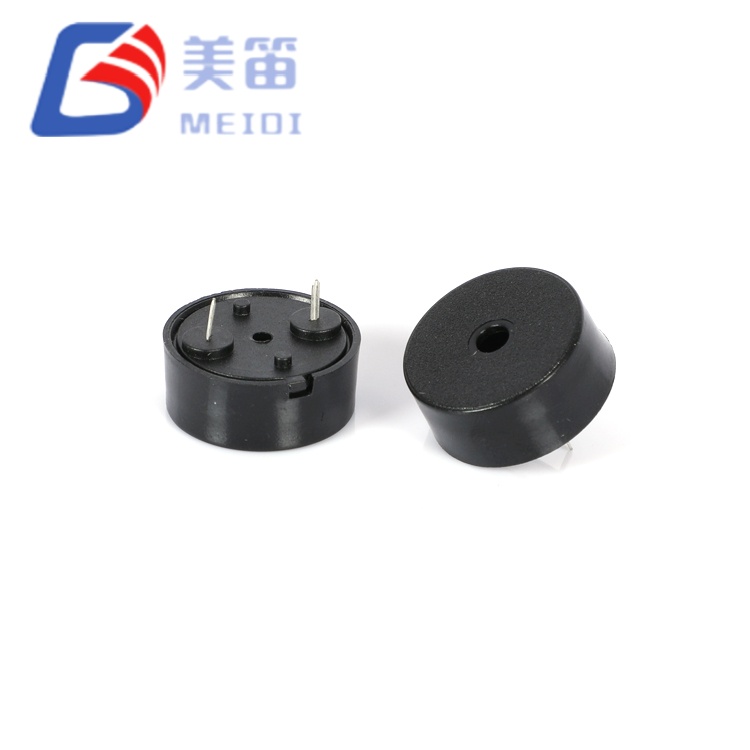

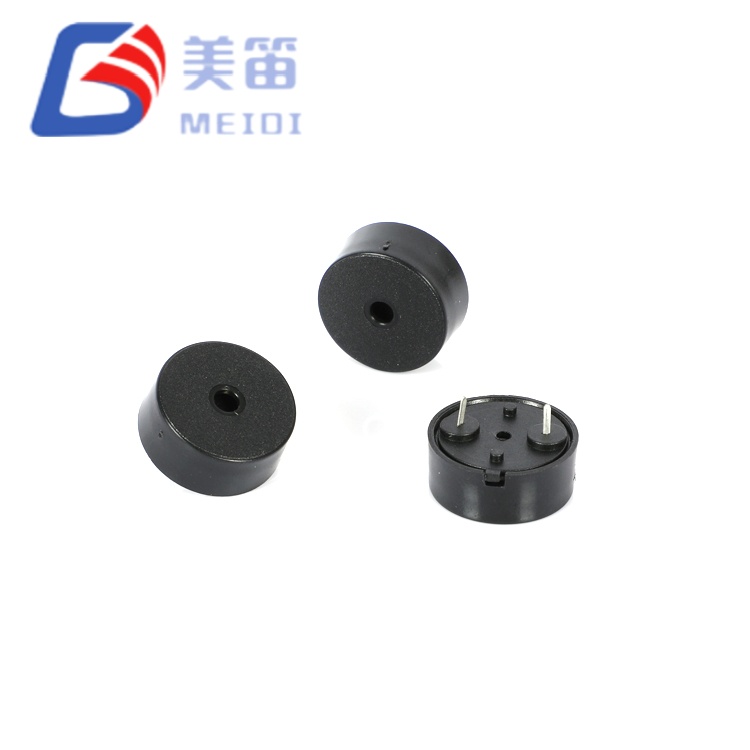

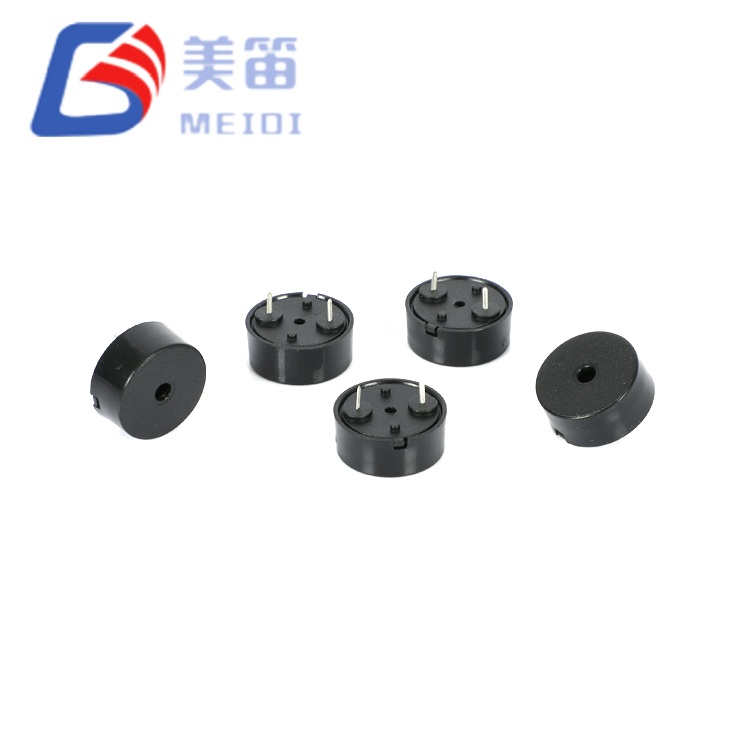

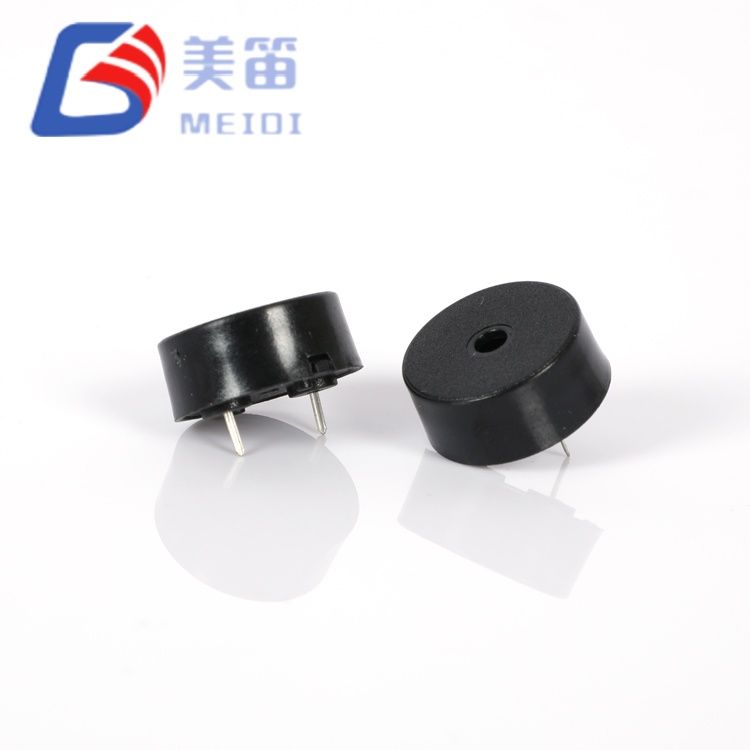

A campainha passiva piezoelétrica 1707 com Pogo Pin é uma sirene passiva passante construída para aceitar um sinal externo Sinal de drive AC para geração de tom. Ocupa uma área de 17 mm de diâmetro com uma altura de 7,5 mm, tornando-o adequado para layouts de PCB onde o espaço é moderadamente restrito. Com um nível de drive nominal de 5Vp-p a 4000Hz, ele oferece um som pressão de pelo menos 85dB a 10cm, mantendo o consumo de corrente igual ou inferior a 10mA. A faixa de tensão operacional se estende de 1 V a 30 V pico a pico, portanto, os projetistas pode conectar a campainha diretamente a um pino do microcontrolador ou aumentar o sinal para maior saída acústica. A caixa PBT preta é compatível com onda e manual perfis de soldagem e permanece mecanicamente estável em uma temperatura operacional intervalo de -20℃ a +70℃.

Configuração e montagem do inversor

Esta campainha passiva piezoelétrica 1707 com Pogo Pin requer uma onda quadrada externa ou sinal PWM centralizado em 4000 Hz. Uma abordagem comum é usar uma saída de temporizador do microcontrolador, embora o a pressão sonora em níveis lógicos de 3,3 V ou 5 V será inferior aos 85 dB nominais. Para atingir volumes mais altos, um buffer de transistor ou porta lógica pode aumentar o amplitude até o máximo de 30Vp-p. A carga capacitiva da campainha, aproximadamente 12nF em construções típicas, produz picos de corrente transitórios em cada borda do sinal. A inserção de um resistor em pequena série na faixa de 100Ω a 330Ω ajuda a gerenciar esses picos sem uma queda significativa no volume.

Para produção, recomenda-se soldagem por onda a 260 ℃ por 4–6 segundos. Manuais soldagem a 350 ℃ por 2–5 segundos também é suportada, com até três ciclos permitidos. Mantenha uma folga de pelo menos 2,0 mm entre a carcaça e a fonte de solda.

Cenários de aplicação

Equipamentos que já geram onda quadrada ou saída PWM podem integrar este campainha sem adicionar um circuito oscilador extra. Dispositivos operados por bateria beneficie-se do modesto consumo de 10mA e da ausência de corrente de espera. Painéis industriais operando em barramentos de 12V ou 24V DC podem acionar a campainha diretamente dentro de sua faixa de 1–30 Vp-p. Produtos de consumo, como sensores domésticos inteligentes, ferramentas médicas portáteis e instrumentos de teste portáteis também cabem no 17mm pegada. Se o uso pretendido envolver ambientes regulamentados ou relacionados à segurança, entre em contato com a MEIDI para verificar as certificações aplicáveis.

Perguntas frequentes

De que sinal de acionamento o HNR‑1707 PA10 precisa?

Deve ser acionado por uma forma de onda CA, geralmente uma onda quadrada ou PWM em torno de 4000 Hz. Uma tensão CC por si só não produzirá som e poderá danificar o elemento.

Posso acioná-lo diretamente de um pino do microcontrolador?

Sim, desde que a tensão pico a pico do pino esteja na faixa de 1–30 V. Na lógica de 3,3 V ou 5 V, a saída de som será inferior aos 85 dB nominais. Um buffer de transistor pode aumentar o nível do drive quando alertas mais altos são necessários.

Quais perfis de soldagem são recomendados?

A soldagem por onda a 260 ℃ por 4–6 segundos é preferida para montagem de volume. Soldagem manual a 350°C por 2–5 segundos também é aceitável, com um limite de três ciclos térmicos. Sempre mantenha a caixa a pelo menos 2,0 mm da banho de solda ou ponta de ferro.

A frequência ressonante tem tolerância?

A especificação indica uma frequência central de 4000 Hz sem tolerância declarada. Para projetos sensíveis à frequência, o MEIDI pode fornecer caracterização adicional dados para ajudar a definir o intervalo esperado na produção.

Consulta Técnica

Para planilhas de dados completas, curvas de resposta de frequência ou qualidade específica de lote registros, entre em contato com a MEIDI com os detalhes do seu projeto. Suporte de engenharia normalmente responde dentro de um dia útil.
