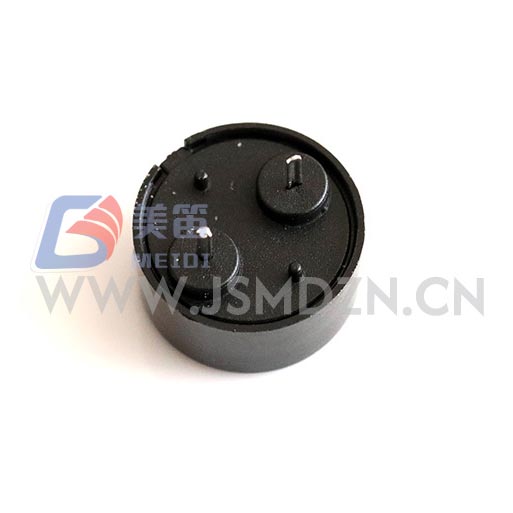

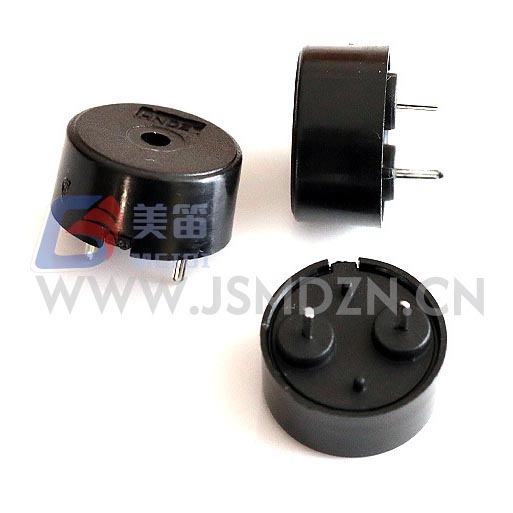

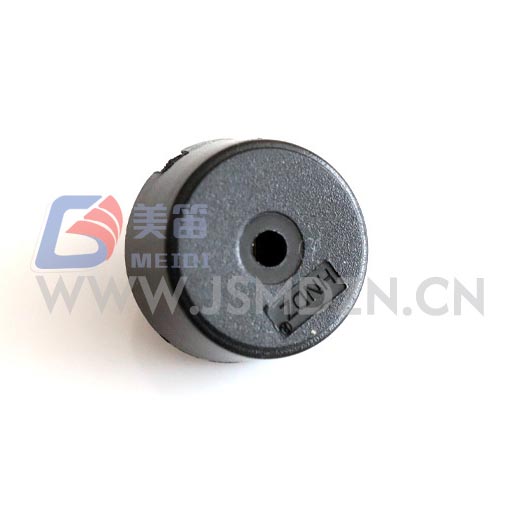

A campainha passiva piezoelétrica 1404 com Pogo Pin é uma campainha passiva compacta que depende de um sinal de unidade CA externo para gerar som. Com diâmetro de 13,8mm e perfil baixo de apenas 4,0 mm, cabe em layouts de PCB com espaço limitado. A 5Vp‑p onda quadrada em 4000Hz produz um nível de pressão sonora de pelo menos 80dB em 10cm enquanto desenha não mais que 10mA. O circuito de acionamento pode aceitar sinais de 1 V a 30 V pico a pico, dando aos projetistas flexibilidade para usar saídas diretamente ou aumentar a tensão para maior volume. Sua caixa PBT preta resiste a temperaturas de soldagem manual e opera de forma confiável de -20°C a +70℃.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Piezoelétrica Passiva (Orifício Passante) | — |
| Tensão nominal | 5 Vp-p | Condição de teste de referência |
| Tensão operacional | 1 – 30 Vp-p | Alcance do sinal de acionamento |
| Saída de som a 10 cm | ≥80dB | 5 Vp-p, onda quadrada de 4000 Hz |
| Consumo Atual | ≤ 10 mA | 5 Vp-p, onda quadrada de 4000 Hz |
| Frequência Ressonante | 4000Hz | Nenhuma tolerância indicada na especificação |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |
| Dimensões (Diâmetro × A) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Corpo excluindo pinos |
| Peso | 0,67±0,1g | Típico |
| Material da Habitação | Preto PBT | — |
| Soldagem manual ★ | 350 ± 10 ℃, 2–5 s | 2–3 ciclos recomendados |
| Resistência ao calor da solda | 250 ± 5 ℃, 10 ± 0,5 s | Corpo 2,0 mm de solda |
| Não. | NPS (dB) | Corrente (mA) | Capacitância (nF) | Diâmetro (mm) | Hum) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Os resultados desta amostra mostram uma distribuição típica da produção. O garantido os limites de desempenho são definidos nas especificações acima. Capacitância os valores aparecem no cabeçalho do relatório de teste e não fazem parte do parâmetro principal mesa. Entre em contato com a MEIDI para obter dados de teste específicos do lote.
Como esta campainha é um componente passivo, ela requer uma forma de onda CA externa para operação. Um microcontrolador GPIO configurado como saída PWM a 4000Hz é uma solução comum. Quando a tensão lógica é 3,3 V ou 5 V, a saída de som será inferior aos 80dB avaliados; um simples buffer de transistor pode aumentar o nível do inversor até a tensão desejada dentro da janela de 1–30 Vp-p. O natureza capacitiva da campainha, normalmente em torno de 12nF, causa breve corrente picos durante transições de sinal. Um pequeno resistor em série na faixa de 100–330Ω ajuda a limitar as correntes de pico sem reduzir visivelmente o volume.
Para montagem de produção, recomenda-se soldagem manual a 350°C por 2–5 segundos por junta, com no máximo três ciclos térmicos. Mantenha a habitação pelo menos 2,0 mm de distância do ferro de solda para evitar deformação.
A campainha passiva piezoelétrica 1404 com Pogo Pin é fabricada sob o sistema de qualidade ISO9001 da MEIDI. Cada lote de produção passa por um conjunto de testes de confiabilidade definidos no especificação do produto. Esses testes incluem:
Exposição à umidade de 50 ℃ e 90–95% UR por 48 horas, seguida de 2 horas recuperação da temperatura ambiente antes da medição.
Armazenamento em alta temperatura a +80°C por 48 horas e armazenamento em baixa temperatura a -30°C por 48 horas, cada um com um período de recuperação de 2 horas.
Ciclagem de temperatura de -30°C a +80°C com intervalos de 30 minutos, repetidos por cinco ciclos e depois se recuperou por 2 horas.
Um teste de queda de 75 cm em uma placa de madeira (três quedas) e uma vibração teste a varredura de 10 Hz a 55 Hz com amplitude de 1,0 mm por 0,5 horas no total.
Teste de resistência ao calor de solda com pontas imersas em solda fundida a 250 ℃ por 10 segundos, mantendo uma folga de 2,0 mm da caixa.
Após cada teste, todos os parâmetros elétricos e dimensionais devem atender às especificação original. Entre em contato com a MEIDI para obter relatórios de teste detalhados de lotes de produção específicos.
O design passivo do HNR‑1404 PA7.5 é adequado para equipamentos que já gera um sinal PWM ou onda quadrada. Instrumentos operados por bateria beneficiar da baixa corrente de acionamento e da ausência de um oscilador quiescente carga. Painéis industriais que funcionam em trilhos de 12 V ou 24 V CC podem acionar diretamente a campainha dentro de sua ampla tolerância de tensão. Eletrônicos de consumo, como sensores domésticos inteligentes ou testadores portáteis também apreciam o tamanho reduzido e montagem através de furo. Para qualquer aplicação que possa exigir certificações de segurança ou regulatórias, verifique com MEIDI antes finalizando o projeto.
Que tipo de sinal de acionamento esta campainha precisa?
Requer um sinal AC, normalmente uma onda quadrada ou PWM em aproximadamente 4000 Hz. Uma tensão CC constante não produzirá som e poderá danificar o elemento piezoelétrico.
Posso acioná-lo diretamente de um pino do microcontrolador?
Sim, se a tensão de saída do pino estiver na faixa de 1–30 Vp‑p. Em 3,3 V ou níveis lógicos de 5V, a saída de som estará abaixo dos 80dB nominais. Um buffer de transistor pode ser adicionado para aumentar a tensão e o volume do drive.
Qual método de soldagem é recomendado?
A soldagem manual com um ferro ajustado para 350°C é o método padrão. Cada a junta deve ser aquecida por 2 a 5 segundos e até três ciclos de retrabalho são aceitável. Evite deixar a caixa tocar diretamente na solda.
Para planilhas de dados completas, gráficos de resposta de frequência ou testes específicos de lote relatórios, entre em contato com a MEIDI com os requisitos do seu projeto. Engenharia o suporte normalmente responde em um dia útil.
