Campainha eletromagnética: princípio de funcionamento, tipos e como escolher a correta

1. O que é uma campainha eletromagnética?

Uma campainha eletromagnética é um transdutor eletroacústico construído em torno de uma bobina, um ímã permanente e um diafragma ferromagnético (geralmente uma pequena tampa de aço). Quando a corrente flui através da bobina, ela se torna um eletroímã que puxa o diafragma em direção ao ímã; inverta a corrente e o diafragma salta para trás. Repita isso milhares de vezes por segundo e você obterá um tom. Ao contrário de uma campainha piezoelétrica, que flexiona um disco de cerâmica, uma campainha eletromagnética usa um mecanismo de bobina móvel – o mesmo princípio de um alto-falante, reduzido a alguns milímetros. Isso torna as campainhas eletromagnéticas uma escolha familiar e de baixo custo para qualquer produto que só precisa ser ouvido.

Como o mecanismo é mecânico e independente, uma campainha eletromagnética continua funcionando mesmo com vibrações, oscilações de umidade e anos de ciclos de comutação. Para painéis, medidores e bens de consumo, a campainha eletromagnética continua sendo a sirene padrão quando um tom claro e grave é mais importante do que o consumo de energia mínimo absoluto.

2. Como funciona uma campainha eletromagnética?

O mecanismo é o princípio da bobina móvel (bobina de voz). Em uma campainha eletromagnética passiva, você fornece um sinal de acionamento alternado ou pulsado que energiza repetidamente a bobina; o diafragma oscila na frequência do drive e irradia som. Em uma campainha eletromagnética ativa, um oscilador interno faz a comutação para você a partir de uma fonte CC. Dois fatos moldam o design:

• A bobina é uma carga indutiva.Ele apresenta uma baixa resistência CC mais indutância, portanto o circuito de acionamento deve lidar com a corrente reativa – e um diodo flyback é uma boa prática para proteger seu driver.
• A ressonância ajuda.Como qualquer sistema mecânico, o diafragma possui uma frequência ressonante onde a pressão sonora atinge o pico; combinar sua unidade com ela fornece a saída nominal.

É por isso que a mesma campainha eletromagnética soa mais alto em sua frequência ressonante nominal do que fora dela. Quando você especifica uma campainha eletromagnética, a frequência de ressonância é o número que decide o volume real dentro do seu gabinete.

3. Campainha eletromagnética ativa versus passiva

Este é o primeiro garfo em qualquer seleção de campainha eletromagnética: a oscilação reside dentro da peça ou dentro do seu firmware?

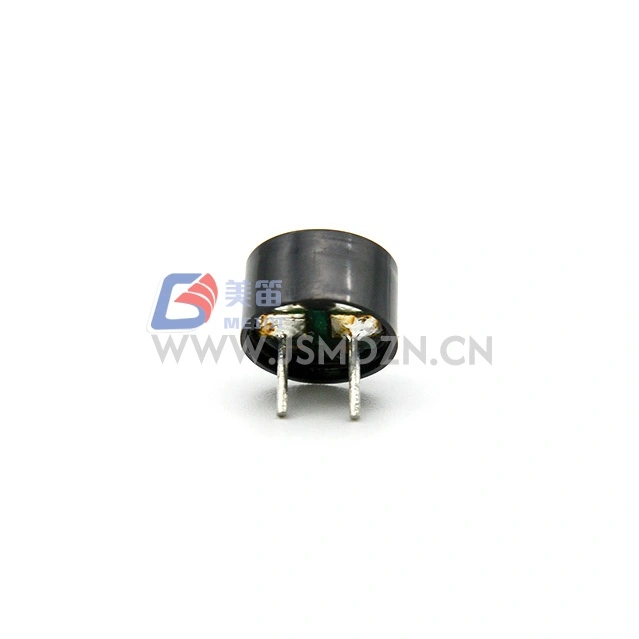

Campainha eletromagnética passiva (unidade externa)

Uma campainha eletromagnética passiva contém apenas a bobina e o diafragma – sem oscilador. Você alimenta uma onda quadrada ou sinal AC na frequência do tom e ele soa nessa frequência. A vantagem é o controle de tom: uma campainha eletromagnética passiva pode produzir melodias, alarmes de dois tons ou um único bipe de confirmação. O custo é que seu MCU ou driver IC deve gerar a forma de onda.

Campainha eletromagnética ativa (auto-drive)

Uma campainha eletromagnética ativa incorpora um oscilador interno. Aplique alimentação CC dentro da faixa nominal e ele emitirá um bipe sozinho em um tom fixo. Para um simples sinal sonoro de “ligação” ou alerta de falha, uma campainha eletromagnética ativa é o caminho mais rápido – sem código, sem peças extras, apenas um barramento de tensão e um resistor em série.

4. Campainha Eletromagnética vs Campainha Piezoelétrica – Qual escolher?

Ambos emitem som; eles fazem isso de maneira diferente. Uma campainha magnética (eletromagnética) move uma bobina e um ímã; uma campainha piezoelétrica flexiona um disco de cerâmica. As compensações práticas:

• Poder:uma campainha piezoelétrica eleva microamperes a alguns miliamperes; uma campainha eletromagnética precisa de mais corrente para mover a bobina (normalmente 20–80 mA para tipos passivos, ≤30 mA para ativos). Para produtos de célula tipo moeda e de longa vida, o piezo geralmente vence.
• Pressão sonora:as campainhas eletromagnéticas podem ser mais altas em baixa tensão e emitir tons mais graves e mais cheios; peças piezo grandes alcançam 12 V e acima.
• Freqüência:campainhas eletromagnéticas atingem notas mais graves e completas (algumas centenas de Hz a ~4 kHz); piezo favorece tons mais agudos (2–5 kHz).
• Durabilidade:sem bobina significa que uma campainha piezoelétrica tolera melhor a vibração e uma faixa de temperatura mais ampla.
• Custo e tamanho:as campainhas eletromagnéticas costumam ser mais baratas para alertas básicos; piezo brilha em designs finos e SMD de consumo ultrabaixo.

Se você precisar de um alerta profundo, alto e de baixa frequência de 3 a 12 V, uma campainha eletromagnética geralmente é o melhor valor. Se o orçamento de energia e a amplitude de temperatura dominarem, compare ambos na bancada antes de confirmar.

5. Campainha eletromagnética SMD para designs compactos

Quando o espaço da placa é apertado, a campainha eletromagnética SMD é soldada por refluxo diretamente na placa. As peças da série MEIDI MLT trazem o mecanismo de bobina móvel para um tamanho de 5×5 mm ou menor, sem cabos. Uma campainha eletromagnética SMD sobrevive à montagem automatizada e permanece consistente em volume – e é por isso que aparece em fechaduras inteligentes, wearables, eletrodomésticos e indicadores de painel. A compensação em relação a uma campainha eletromagnética com chumbo é uma saída de som máxima ligeiramente inferior, portanto, confirme o dB em sua tensão operacional real antes de confirmar.

Para a montagem de refluxo, uma campainha eletromagnética SMD também remove uma etapa de inserção manual e reduz o erro de posicionamento, o que é importante quando o volume ultrapassa alguns milhares de unidades por mês.

6. Principais especificações a serem verificadas em uma folha de dados de campainha eletromagnética

A leitura da ficha técnica de uma campainha eletromagnética se resume a quatro números, mais dois secundários:

• Tensão nominal/operacional (V).O alcance que a campainha eletromagnética aceitará; amplas faixas (por exemplo, 3–16 V) simplificam projetos de múltiplas fontes.
• Frequência ressonante (Hz).Onde a pressão sonora atinge o pico; combine-o com o seu driver ou aceite uma saída menor.
• Nível de pressão sonora (dB).Medido a 10 cm e tensão fixa; uma campainha eletromagnética de 70–105 dB cobre bipes silenciosos até alarmes industriais severos.
• Corrente nominal (mA).Atual para tipos ativos; ele decide o circuito de acionamento e o orçamento de energia do seu projeto.
• Temperatura operacional e forma de chumbo.Decida se a peça sobrevive ao seu ambiente e ao seu processo de montagem (SMD de furo passante ou de refluxo).

Bloqueie primeiro a faixa de tensão e a frequência de ressonância, porque eles decidem se a campainha eletromagnética se adapta à sua placa e ao seu gabinete.

7. Acionando uma campainha eletromagnética

O circuito de acionamento segue o tipo que você escolheu. Uma campainha eletromagnética passiva deseja uma onda quadrada - um pino MCU PWM através de um resistor limitador de corrente ou um IC de driver de campainha dedicado funciona bem. Mantenha a tensão do inversor dentro da faixa nominal de operação; a condução excessiva pode saturar a bobina ou superaquecê-la. Uma campainha eletromagnética ativa precisa apenas de uma fonte CC limpa e um resistor em série; troque-o com um transistor ou MOSFET do seu MCU GPIO. Como a bobina é indutiva, coloque um diodo flyback nela para proteger o estágio de saída.

8. Linha de produtos de campainha eletromagnética MEIDI

(MEIDI) fabrica campainhas eletromagnéticas em linhas passivas, ativas e SMD, com enrolamento de bobina interno e ajuste acústico - as etapas que decidem a consistência do tom desde a primeira unidade até a produção do volume. Abaixo está uma seleção representativa da nossa gama. Desenhos mecânicos completos e o catálogo completo estão disponíveis mediante solicitação. Cada valor é uma especificação medida; sempre confirme a folha de dados mais recente antes do projeto.

9. Aplicações: Automotivo, Médico, Industrial

• Eletrônica automotiva.Alertas do módulo de controle da carroceria, avisos sonoros de ré e de estacionamento, lembretes de cinto de segurança e pressão dos pneus – onde uma campainha eletromagnética emite um tom confiável e de baixa corrente durante a variação da temperatura da cabine.
• Dispositivos médicos.Monitores de pacientes, bombas de infusão e equipamentos de diagnóstico portáteis usam campainhas eletromagnéticas para tons de alarme claros onde o orçamento atual é importante.
• Industrial e segurança.Falhas no painel de controle, detectores de gás e bipes de controle de acesso — o mecanismo simples e robusto continua funcionando onde a vibração silenciaria um alto-falante.
• Consumidor e IoT.Eletrodomésticos, fechaduras inteligentes e wearables usam a campainha eletromagnética SMD para notificação compacta.

10. Como escolher a campainha eletromagnética certa

Use esta verificação de cinco etapas antes de enviar uma campainha eletromagnética para sua lista técnica:

1. Tom fixo ou controle de pitch?Campainha eletromagnética ativa vs passiva.
2. Quanto espaço no tabuleiro?Campainha eletromagnética com chumbo vs SMD.
3. Que suprimento você tem?Combine a faixa de tensão operacional; peças de ampla faixa (3–16 V) são as mais flexíveis.
4. Quão alto deve ser?Escolha o dB na tensão real do seu drive, não no máximo do catálogo.
5. Qual ambiente?Confirme a amplitude de temperatura e, para locais agressivos, a classificação de ingresso.

Em caso de dúvida, envie à MEIDI o volume do gabinete, a fonte e o volume necessário - sugeriremos a campainha eletromagnética adequada à sua cavidade, em vez de adivinhar.

11. Por que escolher MEIDI para sua campainha eletromagnética

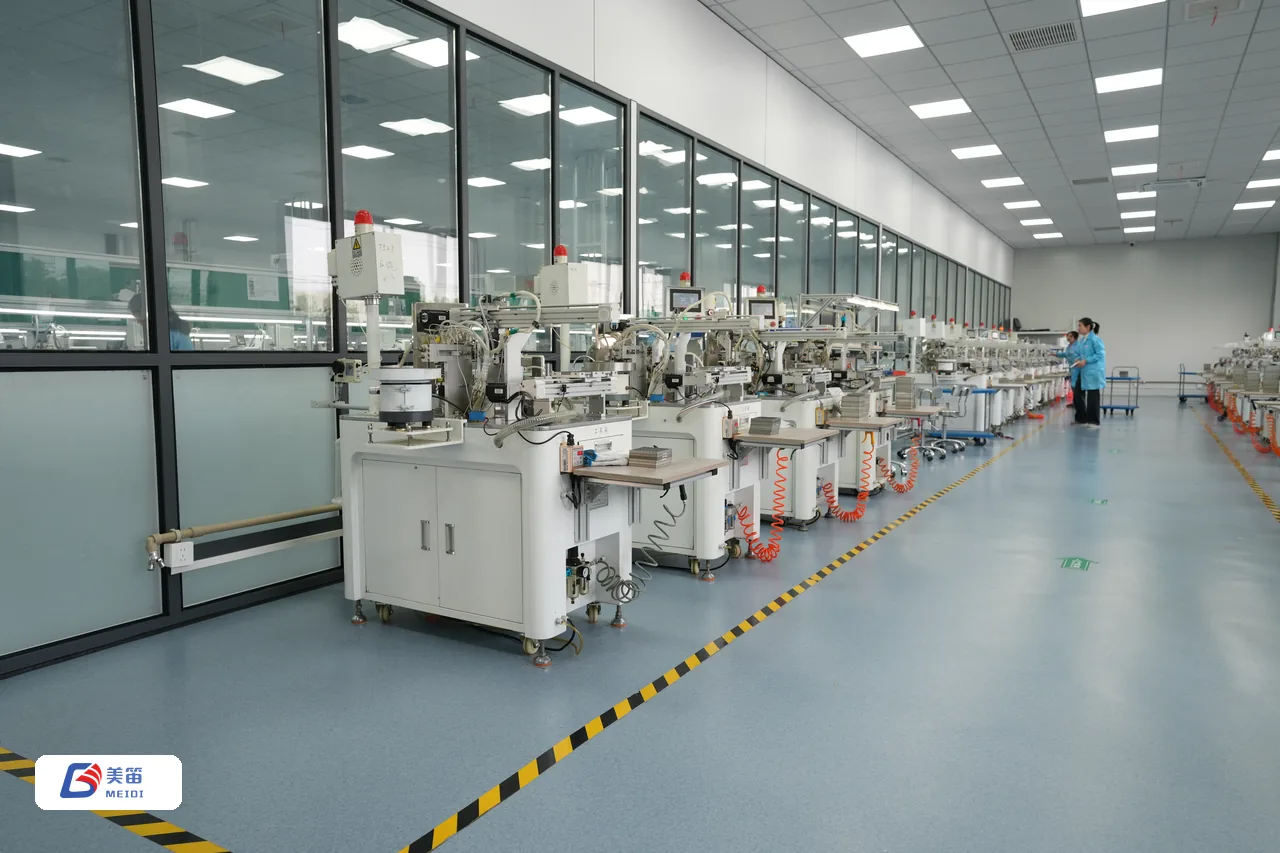

(MEIDI) é um fabricante dedicado de campainhas e componentes acústicos, não uma empresa comercial. MEIDI é a marca de exportação da mesma base de fabricação, construída para programas personalizados e OEM – se uma peça padrão não atingir seu gabinete, tensão ou alvo de SPL, ajustamos a bobina e a cavidade de acordo com suas especificações. Com linhas de produção automatizadas, um laboratório interno de testes acústicos e sistemas de gerenciamento ISO 9001 e ISO 14001, além de conformidade com RoHS e REACH, oferecemos suporte aos clientes desde amostras de protótipos em poucos dias até a produção em massa estável. Se você estiver comparando um fornecedor de campainha eletromagnética, faça uma pergunta simples a cada um: quem dá corda à bobina e quem testa o tom? Na MEIDI, a resposta é a mesma: nós fazemos.

12. Perguntas frequentes

Qual é a diferença entre uma campainha eletromagnética e uma campainha piezoelétrica?

Uma campainha eletromagnética usa uma bobina e um ímã que movem um diafragma de aço; uma campainha piezoelétrica flexiona um elemento cerâmico sob tensão. A campainha eletromagnética ganha em volume de baixa frequência e baixo custo para alertas básicos, enquanto o tipo piezoelétrico ganha em potência, durabilidade e designs SMD finos. Escolha a campainha eletromagnética quando precisar de um tom mais profundo de 3–12 V.

Quando devo escolher uma campainha eletromagnética passiva em vez de uma ativa?

Escolha uma campainha eletromagnética passiva quando seu firmware já aciona uma saída PWM e você deseja controlar o tom ou tocar melodias. Escolha uma campainha eletromagnética ativa quando precisar apenas de um bipe fixo da alimentação CC e desejar a integração mais simples, sem código extra.

O MEIDI pode personalizar uma campainha eletromagnética de acordo com meu SPL e área ocupada?

Sim. A MEIDI desenvolve soluções personalizadas de campainha eletromagnética com sintonia acústica, design mecânico personalizado e circuitos de acionamento co-projetados. As amostras de avaliação normalmente são criadas em poucos dias para que você possa verificar o desempenho em seu próprio gabinete.

Quais certificações de qualidade o MEIDI possui?

A MEIDI fabrica sistemas de gestão ambiental e de qualidade ISO 9001 e ISO 14001, e nossos produtos de campainha eletromagnética atendem aos requisitos de substâncias RoHS e REACH. A documentação acompanha cada remessa.

Com que rapidez posso obter amostras de avaliação da campainha eletromagnética?

Os modelos padrão geralmente podem ser enviados dentro de alguns dias úteis, e amostras de campainha eletromagnética personalizadas normalmente são construídas dentro de dias após a confirmação das especificações. Entre em contato com nossa equipe com sua tensão, SPL e área ocupada para começar.

Este artigo é fornecido para referência de engenharia. As especificações refletem modelos representativos de campainha eletromagnética MEIDI; sempre confirme a folha de dados mais recente antes do projeto. © Jiangsu Meidi Tecnologia Inteligente Co., Ltd.
