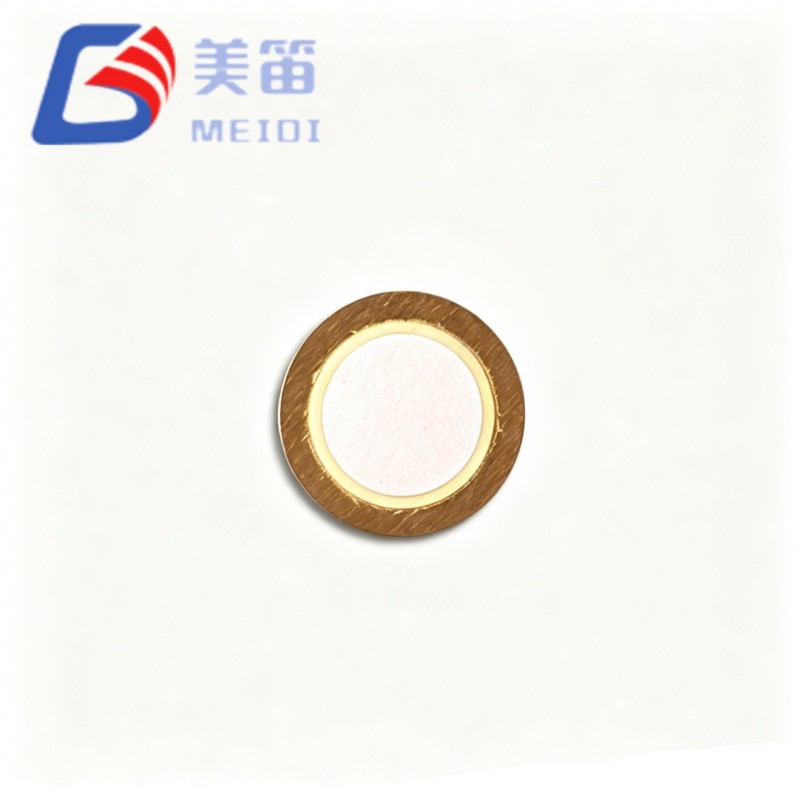

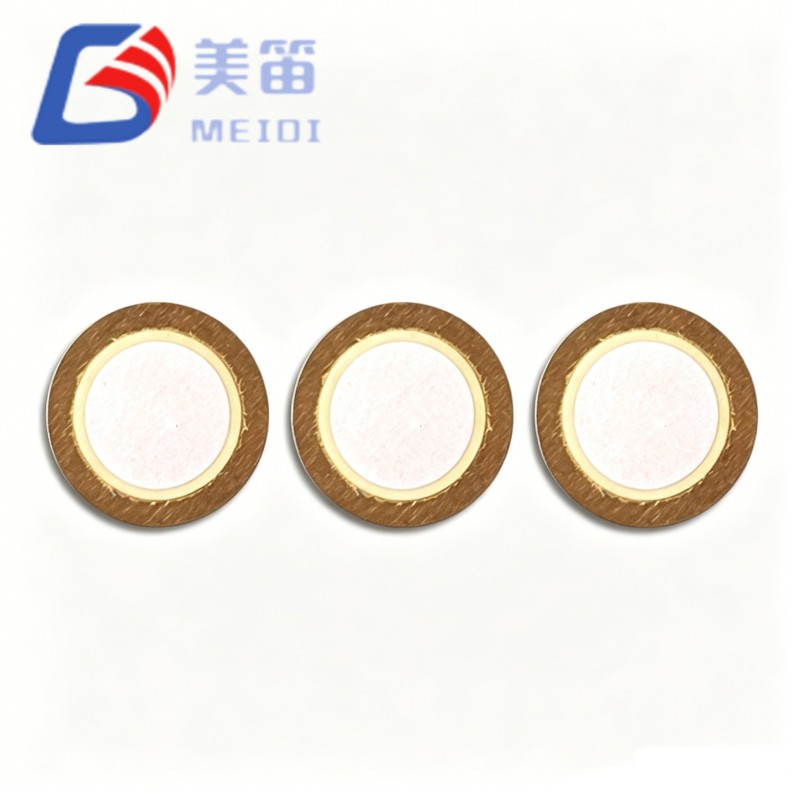

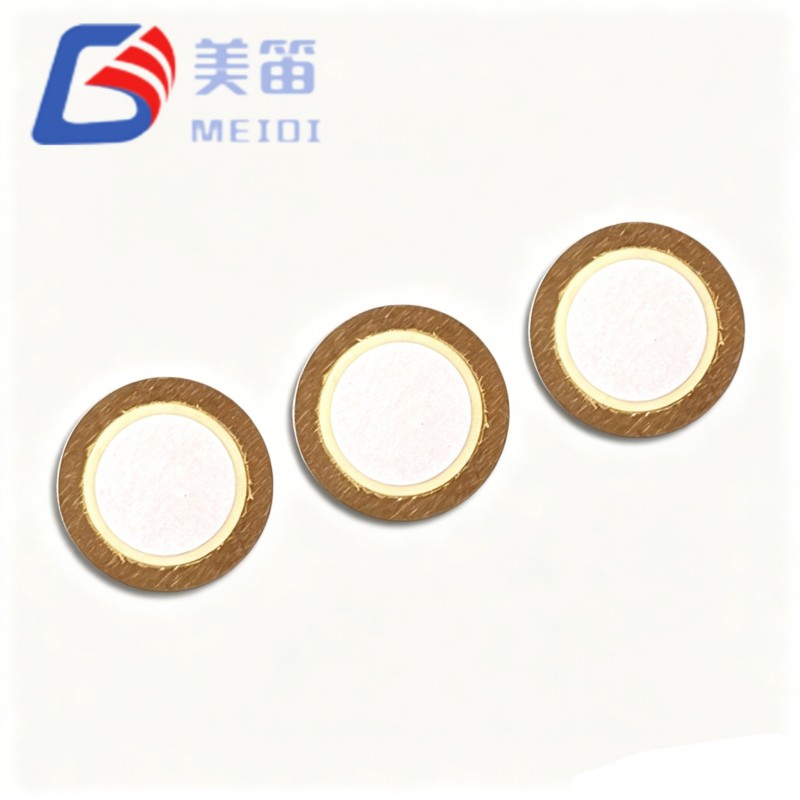

O elemento de campainha de cerâmica piezo de 12 mm é um disco cerâmico piezoelétrico compacto de 12 mm de diâmetro ligado a um substrato de latão, projetado para geração de tons de alta frequência em projetos com espaço limitado. Com uma frequência ressonante de 8,0 kHz e um perfil ultrafino de apenas 0,18 mm, este elemento é adequado para miniaturização módulos de alerta em wearables, instrumentos médicos portáteis e sensores de segurança finos. MEIDI produz este elemento sob processos de polarização e impressão de eletrodos rigorosamente controlados, garantindo resposta de frequência consistente e uniformidade de capacitância em lotes de produção. Nossa fabricação interna automatizada e testes rigorosos apoiam um desempenho confiável tanto para prototipagem quanto para fornecimento OEM de alto volume.
Frequência ressonante: 8,0 ± 1,0 kHz por especificação
Capacitância livre: 17.000 pF ± 30% a 120 Hz por especificação
Dimensões: 12,0 mm de diâmetro, 0,18 mm de espessura conforme especificação
Substrato de latão para acoplamento confiável de vibrações acústicas
Temperatura operacional: -20 °C a +70 °C conforme especificação
| Parâmetro | Valor | Unidade |
| Tipo de produto | Elemento cerâmico piezoelétrico | — |
| Frequência Ressonante | 8,0 ± 1,0 | kHz |
| Capacitância Livre | 17.000 ± 30% | pF (a 120 Hz) |
| Resistência Equivalente | ≤ 300 | Ω |
| Perda dielétrica (tanδ) | ≤ 5% | — |
| Temperatura operacional | -20 ~ +70 | °C |
| Temperatura de armazenamento | -30 ~ +80 | °C |
| Material de substrato | Latão | — |

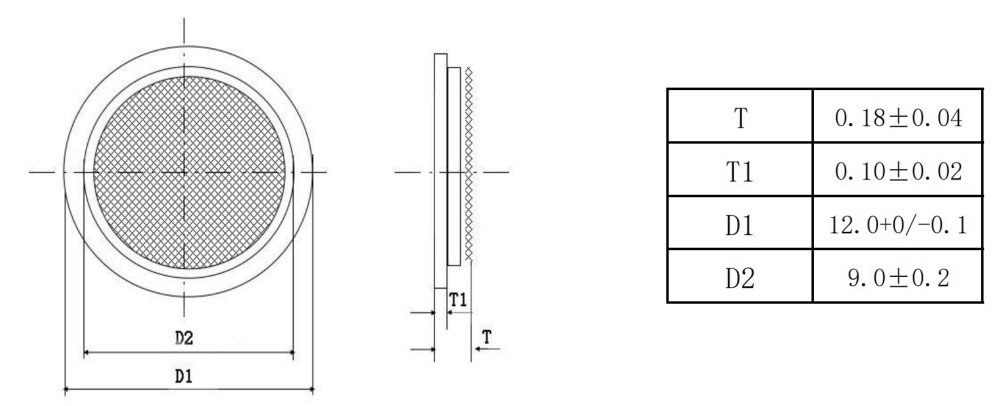

| Espessura Total (T) | 0,18±0,04 | milímetros |
| Espessura Cerâmica (T1) | 0,10±0,02 | milímetros |
| Diâmetro Externo (D1) | 12,0 +0 / -0,1 | milímetros |
| Diâmetro Interno (D2) | 9,0±0,2 | milímetros |
Monitores de saúde vestíveis e rastreadores de fitness
Dispositivos portáteis de diagnóstico médico (medidores de glicose, oxímetros de pulso)
Etiquetas de segurança finas e sensores de contato de janela/porta
Módulos de alarme IoT em miniatura e hubs domésticos inteligentes
Testadores industriais portáteis e instrumentos de medição
Eletrônicos de consumo compactos que exigem feedback sonoro de alta frequência

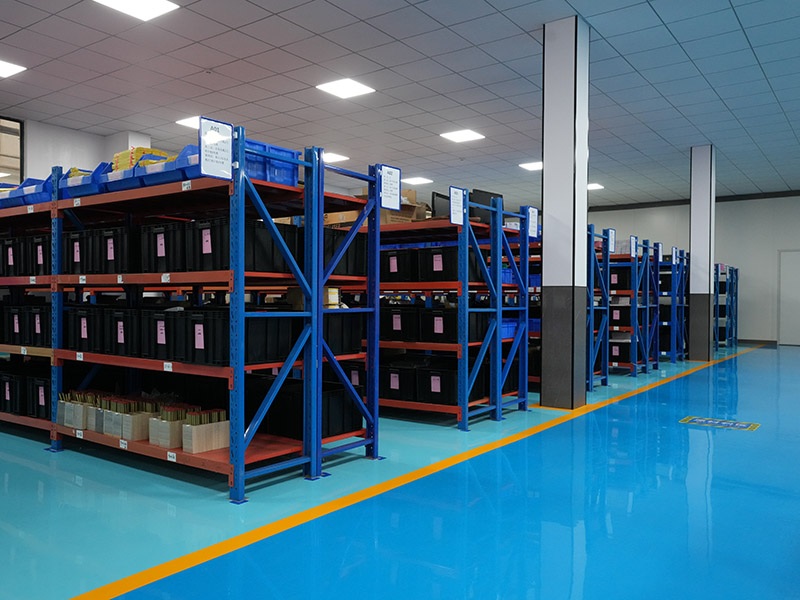

A MEIDI dedica-se à fabricação de componentes acústicos desde 2011. Nossa base de produção na província de Jiangsu abriga mais de 500 funcionários e diversas linhas de montagem automatizadas, com um capacidade de produção mensal superior a 50 milhões de elementos de campainha. O elemento de campainha de cerâmica Piezo de 12 mm se beneficia de esta escala: preparação de pó cerâmico, fundição de fita, serigrafia de eletrodo, polarização, e a ligação do substrato são concluídas internamente, o que nos permite manter um controle rígido sobre pureza do material e estabilidade do processo.

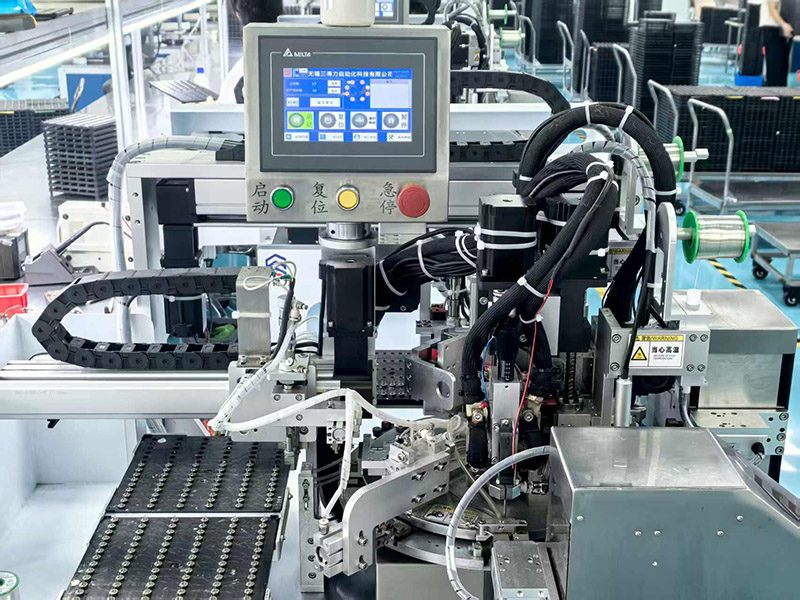

Todos os elementos passam por testes de frequência ressonante e capacitância de 100% antes do envio. Nossa qualidade sistema, certificado pela ISO9001, também inclui inspeção de materiais recebidos, verificações em processo, e verificação acústica final. Esse controle de ponta a ponta garante que cada lote atenda aos requisitos mesmas especificações, quer você peça 1.000 peças ou 1.000.000.
1. Não aplique tensão de acionamento que exceda a faixa operacional nominal do FT-12T-8.0A1. A sobretensão pode levar à despolarização ou delaminação permanente da camada cerâmica.
2. Manuseie somente pela borda de latão. A pressão direta na superfície cerâmica pode causar microfissuras que mudam a frequência de ressonância e reduzem a saída acústica.
3. Evite a exposição a gases corrosivos, névoa salina ou alta umidade durante o armazenamento e a montagem. A oxidação do substrato de latão pode degradar o Q mecânico e a soldabilidade.
4. Mantenha os elementos em suas embalagens originais lacradas até o uso. A absorção de umidade aumenta perda dielétrica e pode acelerar a deterioração do eletrodo.
5. Montar o elemento com suporte apenas em torno do perímetro do substrato. Restringindo o centro área vibratória alterará a resposta acústica e poderá causar falha prematura.
R: O MOQ padrão é de 1.000 peças. Quantidades experimentais menores podem ser organizadas com um pequeno preço ajuste. Entre em contato com nossa equipe de vendas para um orçamento personalizado.
R: Sim, amostras grátis estão disponíveis para OEMs qualificados e desenvolvedores de produtos. Envio expresso custos podem ser aplicados dependendo do destino.
R: A personalização é suportada dentro de intervalos viáveis. Nossa equipe de P&D pode ajustar a composição cerâmica, padrão de eletrodo e espessura do substrato para atender às suas necessidades específicas. Por favor, compartilhe seu parâmetros-alvo para uma avaliação de viabilidade.
R: MEIDI é certificado ISO9001. Para o FT-12T-8.0A1, podemos fornecer conformidade com RoHS e REACH declarações, juntamente com relatórios de testes específicos do lote, mediante solicitação.
R: Os elementos são embalados em bandejas antiestáticas e sacos selados a vácuo com dessecante e depois colocados em caixas reforçadas de exportação. Etiquetas e códigos de barras personalizados estão disponíveis para pedidos de alto volume.
Para solicitar a folha de dados completa, desenhos dimensionais ou orientação de integração para o FT-12T-8.0A1 Elemento cerâmico piezoelétrico de 12 mm, entre em contato com a MEIDI com os detalhes da sua aplicação. Nossa equipe de suporte de engenharia responderá com recomendações técnicas específicas dentro de um dia útil.
