Frequência de ressonância: 4,0 ± 0,5 kHz.
Capacitância livre: 25.000/2.600 pF ± 30% a 120 Hz.
Resistência equivalente: ≤ 500 Ω.
Perda dielétrica: ≤ 5%. Temperatura de operação: -20 °C a +70 °C.
Temperatura de armazenamento: -30 °C a +80 °C.

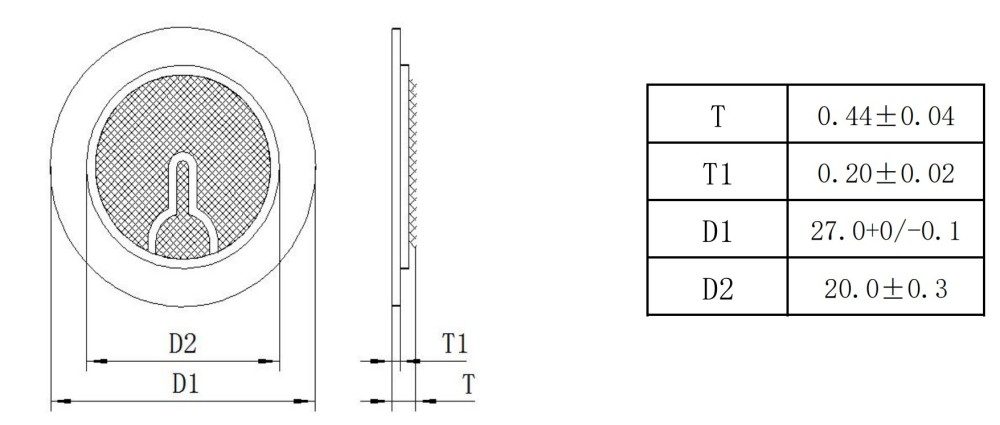

Dimensões: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Entre em contato com a MEIDI para obter preços em massa, amostras de avaliação gratuitas ou um orçamento de configuração personalizada.

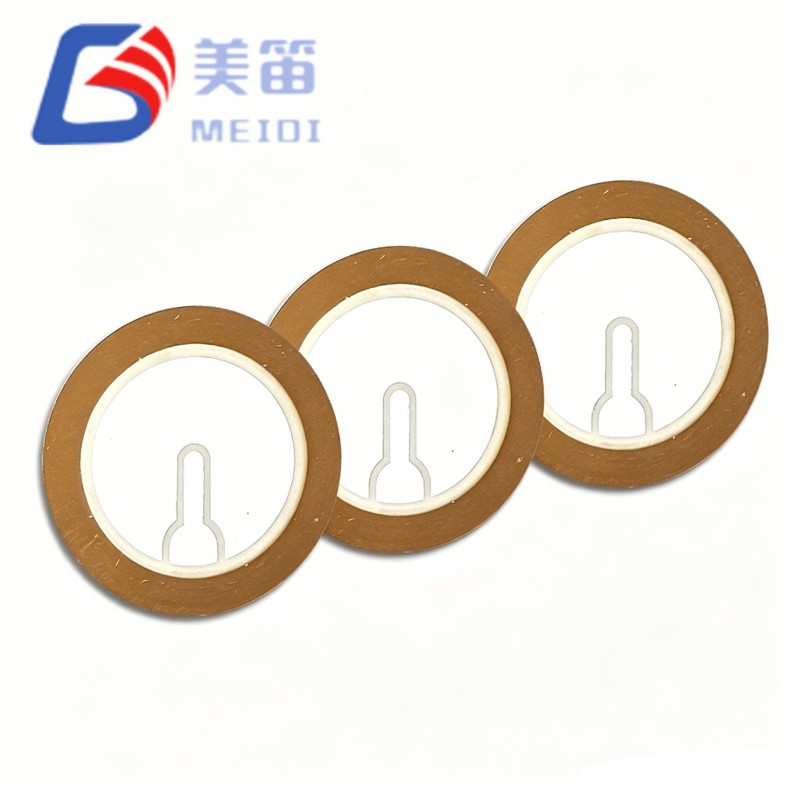

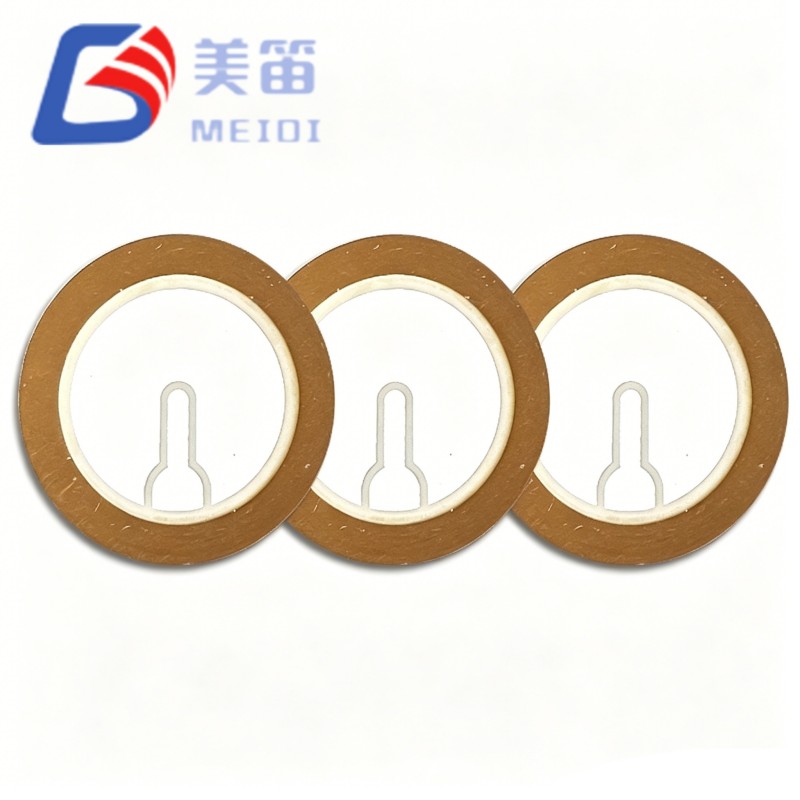

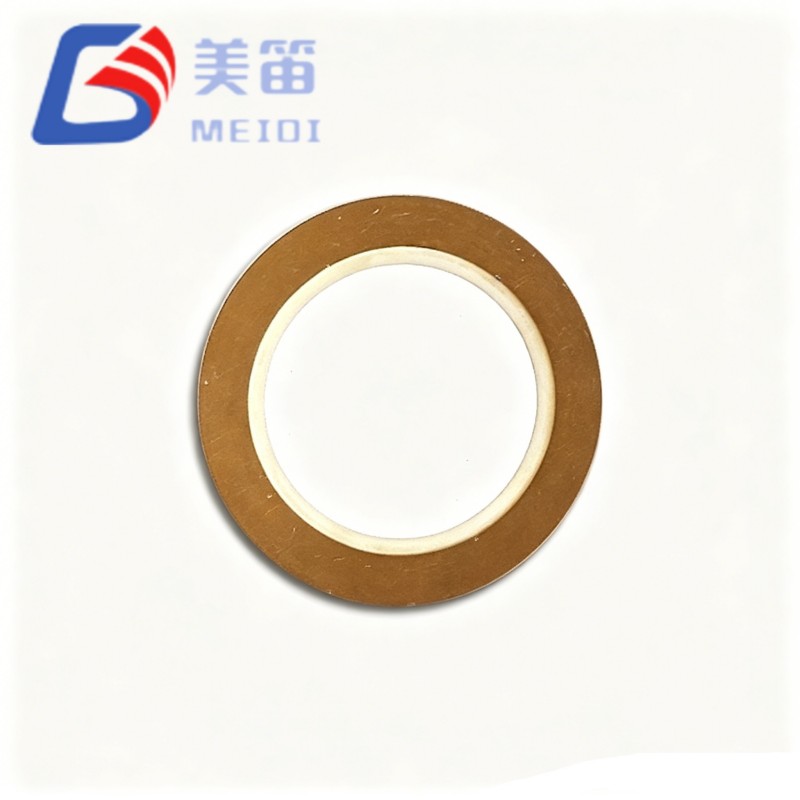

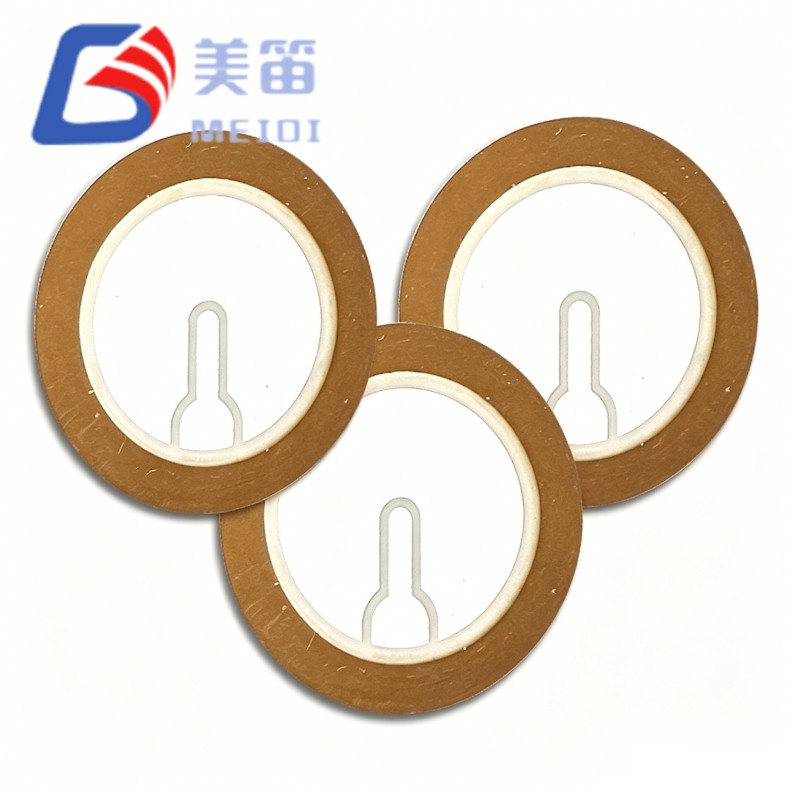

O FT-27T-4.0B1-C25 é um elemento de campainha de cerâmica piezo de 27 mm ligado a um substrato de latão, projetado para geração de tom em sistemas de alerta sonoro. Com uma frequência ressonante de 4,0kHz e um perfil compacto de 0,44 mm, cabe facilmente em caixas acústicas com espaço limitado. MEIDI fabrica este elemento sob processos controlados de polarização cerâmica e adesão de eletrodos, garantindo desempenho estável em lotes de produção. É comumente fornecido por fabricantes de alarmes de segurança, campainhas de chamadas médicas e indicadores de painel industrial.
Frequência ressonante: 4,0 ± 0,5 kHz por especificação
Capacitância livre: 25.000/2.600 pF ± 30% a 120 Hz por especificação
Dimensões: 27,0 mm de diâmetro, 0,44 mm de espessura conforme especificação
Substrato de latão para acoplamento de vibração acústica consistente
Temperatura operacional: -20 °C a +70 °C conforme especificação
| Parâmetro | Valor | Unidade |
| Tipo de produto | Elemento cerâmico piezoelétrico | — |
| Frequência Ressonante | 4,0 ± 0,5 | kHz |
| Capacitância Livre | 25.000 / 2.600 ± 30% | pF (a 120 Hz) |
| Resistência Equivalente | ≤ 500 | Ω |
| Perda dielétrica (tanδ) | ≤ 5% | — |
| Temperatura operacional | -20 ~ +70 | °C |
| Temperatura de armazenamento | -30 ~ +80 | °C |
| Material de substrato | Latão | — |
| Espessura Total (T) | 0,44±0,04 | milímetros |
| Espessura Cerâmica (T1) | 0,20±0,02 | milímetros |
| Diâmetro Externo (D1) | 27,0 +0 / -0,1 | milímetros |
| Diâmetro Interno (D2) | 20,0±0,3 | milímetros |
Painéis de alarme de segurança e sistemas de alerta de controle de acesso
Alertas sonoros de equipamentos médicos (monitores de pacientes, bombas de infusão)
Sinos sonoros no painel automotivo e indicadores de sensores de estacionamento
Bipes de status do painel de controle industrial
Dispositivos domésticos inteligentes (sensores de portas/janelas, detectores de vazamento de água)
Eletrônicos de consumo portáteis com feedback acústico

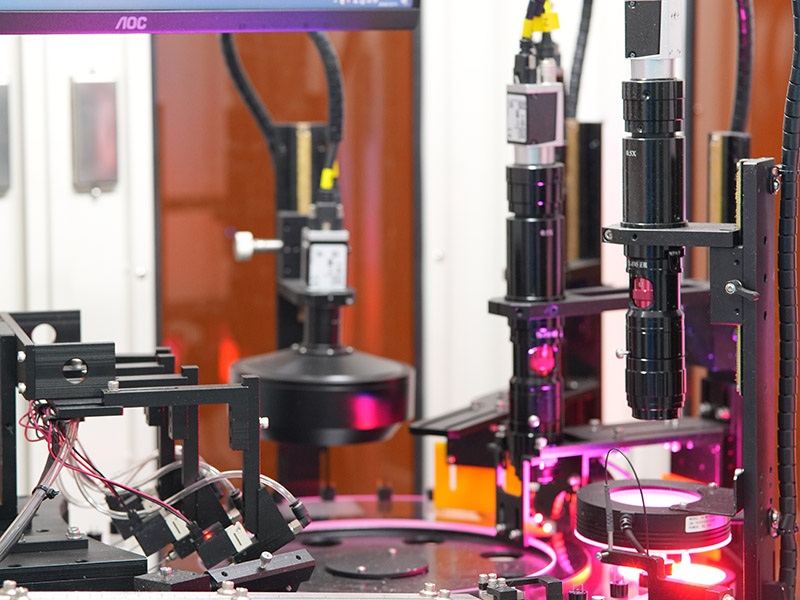

O elemento de campainha de cerâmica piezo de 27 mm é produzido nas instalações com certificação ISO9001 da MEIDI. Nosso processo abrange preparação de pó cerâmico, fundição de fita, impressão de eletrodo, polarização e colagem em substratos de latão. Cada lote de produção é testado quanto à frequência ressonante, capacitância e integridade mecânica. Com inspeção óptica automatizada e verificação de resposta acústica, mantemos uma produção consistente, adequada para fornecimento de médio a alto volume. Inventário de longo prazo o planejamento garante prazos de entrega estáveis para pedidos repetidos.
1. Não aplique tensão de acionamento além da faixa operacional nominal especificada para o FT-27T-4.0B1-C25. A sobretensão pode causar despolarização irreversível ou separação do substrato.
2. Manuseie somente pela borda de latão; evite pressão direta na superfície cerâmica para evitar microfissuras que podem alterar a frequência de ressonância.
3. Proteja contra gases corrosivos, névoa salina e condensação durante o armazenamento e a montagem. A corrosão do substrato de latão pode reduzir o Q mecânico e o nível de saída.
4. Mantenha os elementos em suas embalagens originais lacradas até a montagem. Exposição a alta umidade pode aumentar a perda dielétrica e degradar a soldabilidade.
5. Ao montar, apoie o substrato somente em torno de seu perímetro. Restringindo o centro área vibratória alterará o desempenho acústico e poderá causar falha prematura.
R: O MOQ padrão é de 1.000 peças. Para testes ou construção de protótipos, podemos fornecer quantidades menores com um ligeiro ajuste de preço. Solicite um orçamento personalizado.
R: Sim, oferecemos amostras grátis deste elemento piezoelétrico de 27 mm para OEMs e distribuidores qualificados. Taxas de envio expresso podem ser aplicadas dependendo do destino.
R: A personalização está disponível dentro de determinados intervalos. Nossa equipe de P&D pode modificar a composição da cerâmica, a espessura e o padrão do eletrodo para atender à sua frequência ou capacitância alvo. Contate-nos com suas necessidades.
R: O produto é fabricado sob ISO9001 e pode ser fornecido com certificados de conformidade RoHS e REACH. Fichas de dados de segurança de materiais e relatórios de testes estão disponíveis mediante solicitação.
R: Os elementos são embalados em bandejas condutoras antiestáticas, seladas a vácuo com dessecante e colocadas em caixas reforçadas de exportação. Opções personalizadas de etiquetagem e código de barras são suportadas para remessas de alto volume.
Para obter uma folha de dados completa, desenho ou conselhos de integração para o FT-27T-4.0B1-C25 27mm elemento cerâmico piezoelétrico, entre em contato com a MEIDI com os detalhes da sua aplicação. Nossa equipe de engenharia responderá com recomendações específicas dentro de um dia útil.
