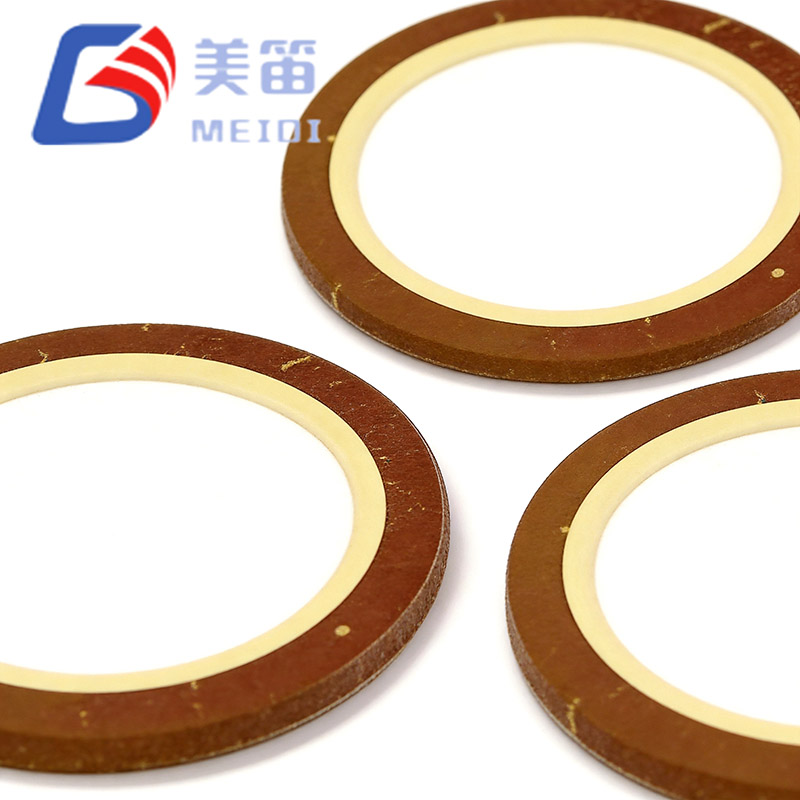

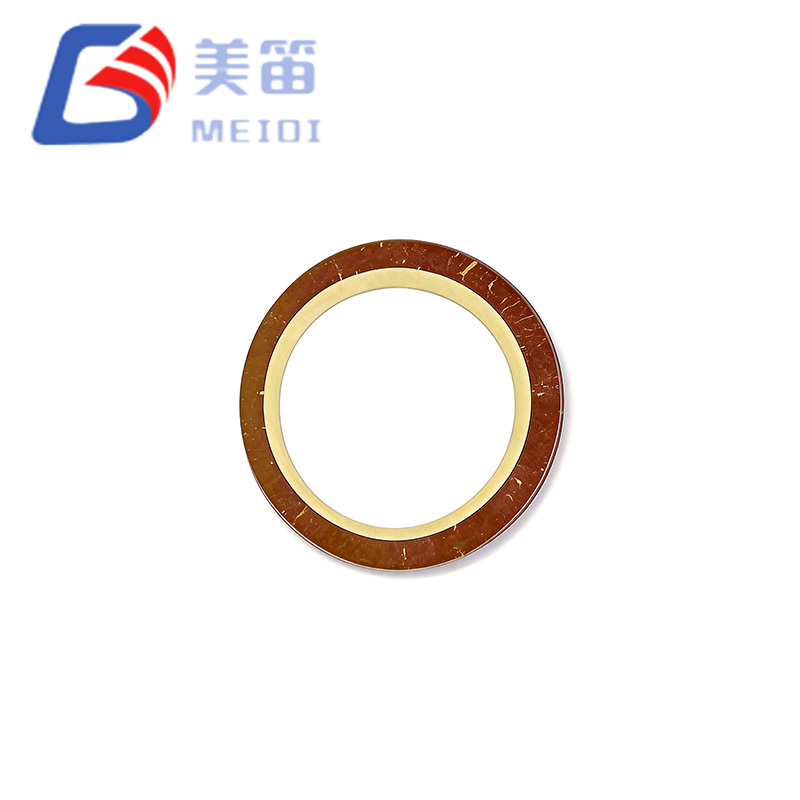

O elemento sonoro piezo cerâmico de 11 mm é um elemento cerâmico piezoelétrico ultrafino construído sobre um substrato de latão, projetado para módulos acústicos onde a altura disponível é extremamente limitada. Uma frequência ressonante de 7,8kHz e uma alta capacitância de 12000pF permitem produzir um tom de alerta claro diretamente de uma saída de microcontrolador de 3,3V, enquanto o perfil de 0,18mm permite montagens acústicas completas com menos de 1mm de espessura. Esta combinação de compacidade, eficiência elétrica e simplicidade mecânica torna o elemento uma escolha prática para dispositivos vestíveis, instrumentos médicos portáteis e placas densas de sensores IoT.
Uma frequência ressonante de 7,8 kHz situa-se numa faixa que é facilmente percebida e com menor probabilidade de ser mascarada por ruído ambiental de baixa frequência, o que é útil para produtos médicos e de consumo em ambientes internos.
Com apenas 0,18 mm de espessura, a pilha de cerâmica e substrato pode ser ligada diretamente a uma placa de circuito impresso ou a um diafragma de metal fino, permitindo que todo o conjunto gerador de som fique abaixo de 1 mm de altura.
A capacitância de 12000pF, medida em 120Hz, apresenta uma alta carga capacitiva que reduz a oscilação de tensão necessária para atingir um determinado nível de pressão sonora, tornando viável o acionamento PWM direto de 3,3V.
Um substrato de latão proporciona boa condutividade térmica, ajudando a estabilizar a frequência ressonante durante a operação contínua e oferecendo uma superfície confiável para soldagem ou fixação de epóxi condutor.
Uma resistência equivalente de ≤500Ω limita o amortecimento mecânico, o que permite que os circuitos de reforço ressonante LC alcancem fatores Q mais altos e gerem maior saída acústica a partir de uma baixa tensão de alimentação.
A faixa de temperatura operacional de -20°C a +70°C cobre os ambientes típicos de eletrônicos de consumo, dispositivos médicos e sensores industriais.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Elemento cerâmico piezoelétrico | — |
| Modelo | FT-11T-7.8A1 | — |
| Frequência Ressonante | 7,8 ± 1,0 kHz | Ar livre, 25 ℃ |
| Tolerância de frequência | ±12,8% | Consistência do lote |
| Capacitância Livre | 12.000 ± 30% pF | A 120 Hz, 1 Vrms, 25 ℃ |
| Resistência Equivalente | ≤ 500Ω | Em frequência ressonante |
| Perda dielétrica (tanδ) | ≤ 5% | A 120 Hz, 1Vrms |
| Material de substrato | Latão | — |

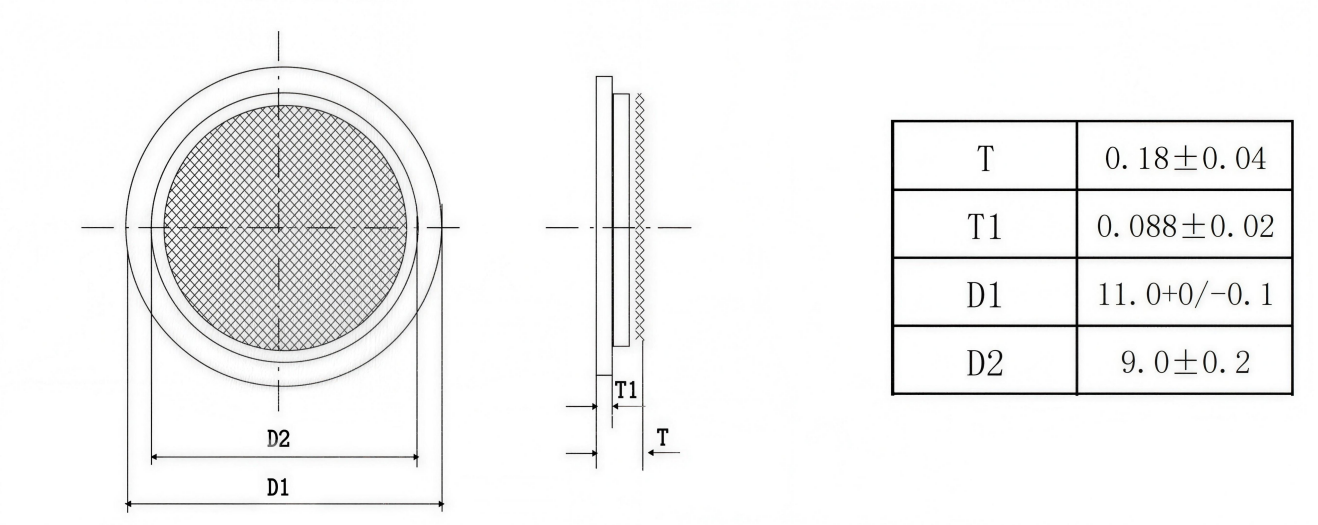

| Diâmetro do disco cerâmico (D1) | 11,0 +0/-0,1mm | — |
| Diâmetro do eletrodo ativo (D2) | 9,0±0,2mm | — |
| Espessura Total (T) | 0,18±0,04mm | Cerâmica + substrato |
| Espessura Cerâmica (T1) | 0,088±0,02mm | Camada PZT |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |
| Material do eletrodo | Prata (padrão) | Pasta de prata queimada |
| Resistência de Isolamento | ≥ 100 MΩ (típico) | A 100 VCC, 25 ℃ |
| Objetivo do projeto | Vantagem FT‑11T‑7.8A1 |
| Altura mínima absoluta do módulo | A pilha de cerâmica e substrato de 0,18 mm permite que o conjunto acústico completo caiba em um envelope de 1 mm. |
| Operação com bateria de baixa tensão | Uma alta capacitância de 12.000pF significa que um MCU de 3,3 V pode muitas vezes levar o elemento a um nível de som utilizável sem um estágio de reforço do indutor. |
| Estabilidade térmica em gabinetes selados | O latão espalha com eficiência o pouco calor gerado, mantendo a frequência de ressonância estável durante a ativação prolongada. |
| Projeto de circuito ressonante eficiente | A resistência equivalente ≤500Ω mantém o amortecimento baixo, de modo que um tanque LC pode multiplicar a tensão do inversor com perda mínima. |
| Alerta claro em espaços internos silenciosos | 7,8kHz é alto o suficiente para evitar HVAC e ruído do ventilador, mas baixo o suficiente para ser facilmente ouvido e localizado. |
| Integração econômica de alto volume | Como elemento simples, elimina o invólucro e os terminais de uma campainha compactada, reduzindo o custo das peças e as etapas de montagem. |
Dispositivos vestíveis inteligentes, incluindo rastreadores de fitness e smartwatches, onde o perfil de 0,18 mm ajuda a manter uma espessura geral fina do produto, ao mesmo tempo que fornece tons de notificação claros.
Ferramentas portáteis de diagnóstico médico, como medidores de glicose, oxímetros de pulso e termômetros digitais, que se beneficiam de um indicador sonoro simples e de baixa voltagem que não acrescenta volume.
Nós de sensores IoT, desde sensores de portas/janelas até detectores de vazamento de água, onde o elemento pode ser acionado diretamente por um MCU de 3,3 V e o tom é distinto o suficiente para ser percebido em um ambiente doméstico.
Sensores de proximidade industriais e pequenos painéis de automação que precisam de um elemento de feedback acústico compacto compatível com SMD padrão e processos de montagem passante.
Placas de controle de eletrodomésticos em produtos como fornos de micro-ondas, máquinas de lavar e cooktops de indução, onde o elemento simples pode ser integrado de maneira econômica na PCB existente.
Eletrônicos de brinquedo e novidades que exigem uma sirene simples e barata para feedback interativo, tons musicais ou sons de alerta.
A MEIDI Intelligent Technology produz elementos cerâmicos piezoelétricos há mais de uma década. As instalações totalmente integradas da empresa em Jiangsu, China, abrangem todas as etapas, desde a preparação do pó cerâmico e fundição da fita até a queima do eletrodo, polarização e testes elétricos finais. Operando sob um sistema de gestão de qualidade certificado pela ISO 9001, a MEIDI garante que cada lote de produção seja rastreável e consistente.
O elemento de campainha de cerâmica Piezo de 11 mm passa por um conjunto abrangente de testes de produção. Cada unidade é medida quanto à frequência de ressonância em um analisador de impedância de ar livre, com a janela de 7,8±1,0kHz rigorosamente aplicada. A capacitância é verificada em 120 Hz e 1 Vrms, a resistência equivalente é verificada em ≤500Ω e a perda dielétrica é blindada para ≤5%. As inspeções dimensionais confirmam o diâmetro da cerâmica, o diâmetro do eletrodo e a espessura total. Uma etapa de envelhecimento térmico a +70°C por 48 horas valida a estabilidade da polarização, enquanto a soldabilidade é testada de acordo com J‑STD‑002. Um código de lote gravado na borda do substrato vincula cada peça ao seu lote de fabricação e aos registros completos de testes, que são retidos por dez anos.
1. Qual método de montagem é recomendado para o FT‑11T‑7.8A1?
O epóxi de prata condutor é a escolha mais comum para fixação permanente de PCB porque evita o estresse térmico que a soldagem pode causar na fina camada de cerâmica. Se for preferida uma conexão de solda, o calor deve ser aplicado apenas na borda do substrato de latão, mantendo a temperatura da ponta abaixo de 280°C por não mais que três segundos. A retenção de contato por mola também é usada quando o elemento precisa ser substituído em campo.
2. Como o tom de 7,8 kHz se compara às campainhas de frequência mais baixa?
A 7,8 kHz, o comprimento de onda é curto o suficiente para funcionar eficientemente em cavidades muito pequenas, mas a frequência ainda está bem abaixo da faixa ultrassônica, onde a diretividade se torna extrema e a percepção diminui. Na prática, o tom é claramente audível em uma sala típica e não é facilmente confundido com o zumbido mecânico de ventiladores ou motores.
3. O FT‑11T‑7.8A1 pode funcionar continuamente?
Sim, a operação contínua é possível em toda a faixa de -20°C a +70°C. Quando acionado diretamente por um GPIO de 3,3 V sem reforço de LC, o autoaquecimento é insignificante. Em tensões de acionamento mais altas obtidas por meio de reforço ressonante, o substrato de latão dissipa o calor com eficiência suficiente para evitar desvios de frequência em gabinetes abertos ou ventilados. Para projetos selados, pode ser aconselhável um ciclo de trabalho reduzido ou uma tensão de acionamento mais baixa; MEIDI pode fornecer dados de vida útil para condições operacionais específicas.
4. Existem padrões de eletrodos personalizados ou materiais de substrato disponíveis?
Sim. Embora a configuração padrão use um eletrodo de prata de face inteira em um disco de latão, a MEIDI pode fornecer padrões de eletrodo segmentados, diâmetros alternativos, acabamentos de eletrodo de níquel ou ouro para maior resistência à corrosão e substratos feitos de aço inoxidável ou bronze fosforoso. Pedidos personalizados estão sujeitos a revisão de engenharia, quantidades mínimas e prazos de entrega estendidos.
5. Como a tolerância de capacitância afeta o circuito de reforço ressonante LC?
A capacitância nominal de 12000pF é especificada em 120Hz; em 7,8kHz a capacitância efetiva cai ligeiramente. Para um projeto prático de reforço LC, um indutor em torno de 4,7mH a 10mH é normalmente usado junto com um pequeno capacitor paralelo para acomodar a tolerância de ±30%. MEIDI fornece a capacitância real medida de cada unidade de amostra, permitindo que os projetistas selecionem um valor preciso do indutor para seu protótipo.
Para orientação sobre layout de PCB, sugestões de design de cavidade acústica, cálculos de circuito de reforço LC, especificações de eletrodos personalizados ou preços por volume, envie seus requisitos através do formulário de contato. A engenharia de aplicações MEIDI normalmente responde dentro de um dia útil com documentação, modelos de simulação e unidades de amostra acompanhadas de dados de teste individuais.
