Como funciona uma campainha magnética passiva e por que ela é essencial para dispositivos eletrônicos modernos? (Guia 2026)

Uma campainha magnética passiva é um dos componentes de sinalização sonora mais versáteis usados ​​na eletrônica moderna. Ao contrário de uma campainha ativa que carrega seu próprio oscilador interno, uma campainha magnética passiva depende de um sinal de acionamento externo para produzir som. Para engenheiros, compradores e designers de produtos, entender como funciona uma campainha magnética passiva é o primeiro passo para escolher o componente acústico certo para alarmes, painéis de controle, dispositivos inteligentes e equipamentos industriais. Este guia de engenharia de 2026 explica o princípio de funcionamento, a estrutura interna, os critérios de seleção e os parâmetros reais do produto da campainha magnética passiva e os compara com alternativas ativas e piezoelétricas para que você possa escolher a campainha magnética passiva certa com confiança.

1. O que é uma campainha magnética passiva?

Uma campainha magnética passiva é um transdutor acústico eletromagnético que converte um sinal elétrico em som audível. A palavra “passivo” significa que o componente não contém oscilador integrado; ele precisa de um sinal externo de onda quadrada ou de corrente alternada para vibrar. A palavra "magnético" refere-se ao mecanismo de bobina móvel: uma bobina, um ímã permanente e um fino diafragma ferromagnético. Como uma campainha magnética passiva deixa o tom, o tom e a melodia sob o controle do microcontrolador host, ela oferece muito mais flexibilidade do que uma campainha ativa de tom fixo. Resumindo, uma campainha magnética passiva é o primo "burro", mas programável da família de campainhas - e essa programabilidade é seu maior ponto forte.

2. Como funciona uma campainha magnética passiva?

O princípio de funcionamento de uma campainha magnética passiva é baseado no eletromagnetismo e na vibração do diafragma. O processo acontece em cinco etapas:

Passo 1 — Aplicação do sinal.Um microcontrolador ou circuito de acionamento dedicado envia uma onda quadrada (PWM) aos dois terminais da campainha magnética passiva. Uma onda quadrada é preferível a uma onda senoidal porque suas bordas afiadas alternam a corrente da bobina de forma decisiva, melhorando a eficiência e o volume.

Passo 2 — Geração de campo magnético.A corrente alternada que flui através da bobina cria um campo magnético flutuante ao redor do núcleo.

Passo 3 — Forçar interação.Este campo variável interage com o campo estático do ímã permanente, empurrando e puxando o diafragma ferromagnético para perto e para longe do ímã na frequência de acionamento.

Passo 4 — Vibração e som.O diafragma oscila rapidamente, deslocando moléculas de ar e produzindo ondas sonoras. Uma onda quadrada de 2,4 kHz produz um tom de 2,4 kHz; a frequência do som é determinada inteiramente pelo sinal externo. É por isso que uma campainha magnética passiva pode reproduzir qualquer tom que você programar.

Passo 5 — Ajuste de ressonância.Acionar a campainha magnética passiva perto de sua frequência de ressonância mecânica maximiza o nível de pressão sonora (SPL) e a eficiência. A maioria das unidades ressoa entre 2,0 kHz e 2,7 kHz. A cavidade do invólucro também afeta a ressonância, portanto o desempenho da bancada pode mudar quando a campainha for montada em um invólucro fechado.

Essa natureza "muda" - totalmente controlada pelo circuito externo - é exatamente o que define a campainha magnética passiva como passiva, e é por isso que um modelo pode servir a muitas funções sonoras.

3. Principais componentes de uma campainha magnética passiva

Cada campainha magnética passiva compartilha quatro partes principais:

Bobina.Um cobre enrolado em uma bobina. Quando a corrente passa por ela, a bobina se torna um eletroímã. A resistência da bobina (DCR) normalmente mede 16Ω, 42Ω ou 140Ω, que rege o cálculo da corrente de acionamento.

Ímã permanente.Fornece o campo magnético de linha de base constante contra o qual o campo da bobina atua para mover o diafragma.

Diafragma.Uma placa ferromagnética fina e flexível – geralmente uma liga de níquel-ferro – posicionada logo acima do ímã. É a parte que vibra fisicamente para produzir som.

Habitação.Uma caixa de plástico ou metal que protege o interior, molda a saída acústica e define a pegada do PCB. Os tamanhos comuns variam de Φ12×8,5 mm a 12,0×9,0 mm, com opções de perfil baixo para dispositivos finos. Essas quatro partes definem todas as campainhas magnéticas passivas do mercado.

4. Campainhas ativas versus passivas: qual é a diferença?

A diferença entre campainhas ativas e passivas é se a fonte de oscilação reside dentro do componente ou dentro do seu firmware. Nas planilhas de dados você também pode ver os termostransdutor(unidade externa) eindicador(unidade interna).

Uma campainha ativa integra um oscilador interno. Aplique alimentação CC dentro de sua faixa nominal e ele emite um bipe sozinho em um tom fixo – sem código, sem peças extras. Uma campainha magnética passiva, por outro lado, contém apenas a bobina e o diafragma. Seu MCU ou driver IC deve gerar a forma de onda. Para uma campainha magnética passiva, a compensação é simples: ativa oferece a integração mais rápida e zero firmware; passivo oferece controle de tom, melodias e alarmes de dois tons a partir de um único transdutor de baixo custo.

5. Campainha magnética vs. piezoelétrica: uma comparação de especificações

As campainhas magnéticas e piezoelétricas emitem sons, mas de maneira diferente. Uma campainha magnética passiva move uma bobina e um ímã; uma campainha piezoelétrica flexiona um disco de cerâmica. As compensações práticas são importantes para a seleção de componentes.

Para contextualizar, líderes globais como Murata e TDK estabeleceram muitos dos padrões de referência em componentes piezoelétricos e eletroacústicos; uma campainha magnética passiva continua sendo a escolha preferida onde baixa tensão e um tom mais completo são necessários. Quando o orçamento e o tom são importantes, uma campainha magnética passiva geralmente vence o piezo para projetos de baixa tensão.

6. Principais parâmetros técnicos a serem verificados

Ao avaliar uma campainha magnética passiva, leia a folha de dados em relação a estes parâmetros:

Nível de pressão sonora (NPS).Loudness em dB medido a 10 cm. Locais industriais podem precisar de 85 dB ou mais; certifique-se de que o SPL exceda o ruído ambiente em pelo menos 10 dB.

Tensão operacional (Vp-p).A amplitude pico a pico da onda quadrada recomendada (por exemplo, 3 Vp-p, 5 Vp-p, 12 V) — não uma tensão de alimentação CC. Esta é a amplitude que seu driver deve entregar.

Frequência ressonante.Dirija perto desta frequência para obter o máximo rendimento e eficiência. A operação fora da ressonância desperdiça energia e reduz o SPL.

Resistência da bobina (DCR) e corrente.Uma bobina de 42Ω a 5 Vp-p consome aproximadamente 40 mA; dimensione o transistor de acionamento de acordo usando a lei de Ohm (I = V / R).

Proteção de diodo flyback.Como uma campainha magnética passiva é uma carga indutiva, desligar o driver cria um pico de tensão de contra-EMF. Um diodo de roda livre (flyback) colocado através da bobina protege o MOSFET ou BJT de comutação contra danos.

Tipo de terminal.SMD para linhas automatizadas de coleta e colocação ou passagem (THT) para placas manuais e modulares.

7. Modelos de campainha magnética passiva MEIDI (parâmetros reais)

Para tornar a teoria concreta, aqui estão modelos representativos de campainhas passivas magnéticas do catálogo da MEIDI, com a tensão nominal real, frequência de ressonância, SPL e resistência da bobina usadas na produção. A resistência da bobina de 16Ω/42Ω/140Ω é mapeada para as famílias típicas de drives de 3 V/5 V/12 V.

Todos os modelos listados são campainhas passivas eletromagnéticas (magnéticas) fabricadas sob sistemas ISO 9001/ISO 14001 e em conformidade com RoHS, REACH e CE. Características elétricas completas, desenhos gerais e curvas SPL estão disponíveis na página de cada produto e na folha de dados para download. Veja ocatálogo de campainha passiva magnéticapara a gama completa.

8. Por que escolher uma campainha magnética passiva?

Uma campainha magnética passiva oferece várias vantagens que a tornam uma escolha padrão para muitos projetos:

• Flexibilidade de frequência.Altere o sinal do drive e um modelo terá muitas funções – alarmes, confirmações e até melodias simples.
• Custo-benefício.Um único transdutor barato controlado por um MCU existente emite várias campainhas ativas de tom fixo.
• Tamanho compacto.Pacotes como Φ12 × 8,5 mm cabem em dispositivos portáteis e vestíveis com espaço limitado.
• Operação em baixa tensão.Funciona a partir de 3 V, ideal para produtos alimentados por bateria.
• Vida longa.Nenhum oscilador interno falha; a construção mecânica simples oferece forte confiabilidade a longo prazo.

É por isso que uma campainha magnética passiva se adapta tanto a produtos de consumo quanto a produtos industriais.

9. Onde as campainhas magnéticas passivas são usadas

A campainha magnética passiva aparece sempre que um dispositivo deve ser ouvido. As aplicações típicas incluem:

• Sistemas de alarme e segurança (intrusão, incêndio, detecção de gás)
• Eletrônica automotiva (lembrete de cinto de segurança, aviso de porta entreaberta, sensor de estacionamento)
• Eletrônicos de consumo (telefones, tablets, wearables, eletrodomésticos)
• Dispositivos médicos (monitores de pacientes, bombas de infusão, equipamentos de diagnóstico)
• Painéis de controle industrial e equipamentos de automação
• Nós IoT e de casa inteligente (bipes de status, tons de emparelhamento, alertas de manutenção)

Em cada caso, a campainha magnética passiva fornece feedback sonoro confiável e de baixo custo que funciona mesmo em ambientes claros ou barulhentos onde os indicadores visuais falham. Uma campainha magnética passiva resolve isso com um som simples e de baixo custo.

10. Como selecionar a campainha passiva magnética correta

Use esta lista de verificação para combinar uma campainha magnética passiva com o seu produto:

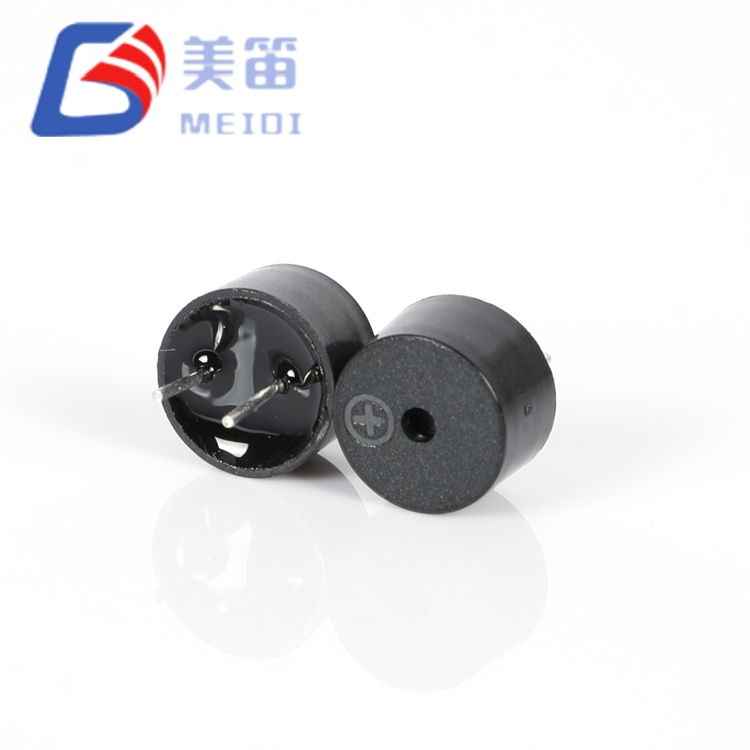

Como exemplo prático, o modelo compacto de 9×5,5 mm HNB-09A05 da MEIDI funciona a 5 V CC, fornece 82 dB a 10 cm em um pequeno espaço SMD – ideal para designs portáteis e vestíveis com espaço limitado. Para uma opção de 5 V de 12,0 × 9,0 mm, HN-12062.4KHZ ressoa próximo a 2,4 kHz a ≥85 dB com uma bobina de 42Ω. Veja oPágina do modelo 9,5×5,5 mm, olista completa de modelos, ouentre em contato com nossa equipepara amostras.

11. Problemas e soluções comuns

Muito quieto.Para uma campainha magnética passiva, geralmente a tensão ou corrente do inversor é muito baixa ou a frequência está fora de ressonância. Dirija no Vp-p nominal próximo à ressonância.

Nenhum som.Verifique a polaridade, confirme se o MCU está realmente emitindo uma onda quadrada e verifique se o transistor do driver está comutando.

Tom distorcido.Adicione o diodo flyback e confirme se o driver pode fornecer a corrente da bobina sem flacidez.

Campainha bloqueada.Certifique-se de que o gabinete não cubra a porta de som; o tamanho da cavidade afeta a ressonância e pode silenciar a saída.

12. Como o MEIDI oferece suporte ao fornecimento de campainhas

Com 15 anos de experiência em exportação, a MEIDI (Jiangsu Huaneng Electronics) fornece modelos de campainha magnética passiva em pacotes SMD e passantes, de famílias de drives de 3 V a 12 V, com SPL de até 100 dB. Todos os produtos são fabricados sob os sistemas ISO 9001 e ISO 14001 e atendem aos requisitos RoHS, REACH e CE. Explore o completocatálogo de campainha passiva magnéticaouentre em contato com nossa equipepara amostras e especificações personalizadas.

13. Perguntas frequentes

Como aciono uma campainha magnética passiva de um MCU?

Use um pino temporizador/PWM para gerar uma onda quadrada na frequência desejada e, em seguida, troque a bobina por meio de um transistor ou MOSFET. A maioria dos pinos GPIO do MCU não pode fornecer os 30–100 mA que uma campainha magnética passiva precisa, portanto, é necessário um estágio de driver.

Uma campainha magnética passiva pode tocar uma melodia?

Sim. Como o tom é definido pelo sinal externo, você pode sequenciar frequências diferentes para criar melodias, alarmes de dois tons ou bipes de confirmação distintos a partir de uma única campainha magnética passiva.

Magnético ou piezoelétrico – qual devo escolher?

Escolha uma campainha magnética passiva para sistemas de baixa tensão, tons mais ricos e ambientes barulhentos. Escolha piezo quando a potência ultrabaixa e o perfil fino são mais importantes.

Por que minha campainha magnética passiva está silenciosa?

As causas mais comuns são corrente insuficiente da unidade, frequência fora de ressonância ou porta de som bloqueada. Dirija em Vp-p nominal próximo à frequência de ressonância e mantenha a porta desobstruída.

Quais certificações uma campainha de qualidade deve ter?

Procure sistemas de fabricação ISO 9001 e ISO 14001, além de conformidade com RoHS, REACH e CE. Estes confirmam a segurança do material e a qualidade de produção consistente para os mercados de exportação.

Conclusão

Uma campainha magnética passiva é um componente sonoro simples, confiável e altamente flexível. Ao compreender como funciona - bobina, ímã e diafragma acionados por uma onda quadrada externa - e verificar parâmetros reais, como tensão nominal, frequência de ressonância, SPL e resistência da bobina, você pode selecionar o modelo certo, projetar um circuito de acionamento seguro com proteção de diodo flyback adequada e fornecer feedback sonoro claro em qualquer produto. Navegue peloFaixa de campainha magnética passiva MEIDIouentre em contato com nossa equipepara suporte de engenharia e amostras.
