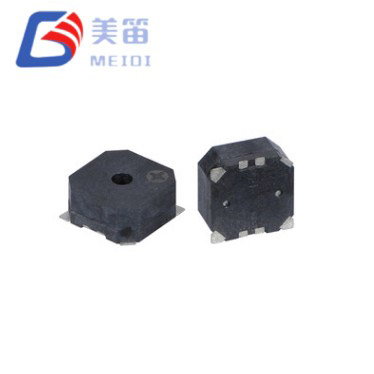

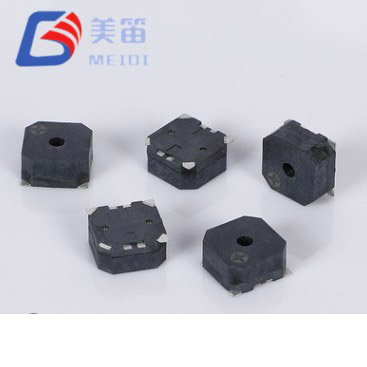

A campainha magnética passiva SMD de 8,5 * 8,5 * 3 mm oferece uma solução prática para projetos que exigem uma campainha eletromagnética de montagem em superfície com flexibilidade para acomodar diferentes trilhos de alimentação em uma única área de PCB. Duas variantes de impedância compartilham o mesmo pacote de 8,5×8,5×3,0mm: a versão de 16Ω cobre sistemas de 2,5V a 4,5V, enquanto a versão de 32Ω é otimizada para operação de 4,5V a 6,5V. Como ambos têm dimensões mecânicas idênticas, os engenheiros podem avaliar compensações de tensão e corrente durante a prototipagem sem se comprometerem com layouts de placas ou designs de gabinetes separados.
Como transdutores passivos, o MLT‑8530H‑16R e o MLT‑8530H‑32R requerem uma onda quadrada externa ou sinal PWM para gerar som. Essa abordagem coloca o controle total dos padrões de frequência, duração e modulação nas mãos da equipe de firmware, tornando possível criar sequências de alerta distintas sem alterar o hardware. A frequência de ressonância é definida em 2700±300Hz, e ambas as variantes garantem um nível mínimo de pressão sonora de 85dB a 10cm sob suas respectivas tensões nominais.
A caixa preta do LCP é compatível com soldagem por refluxo sem chumbo padrão, e a altura do perfil de 3,0 mm permite a colocação em montagens onde o espaço vertical é escasso, mas o desempenho acústico não pode ser sacrificado. As seções a seguir detalham as características elétricas, recomendações de acionamento, verificação de confiabilidade e orientação de seleção para integração desta série em equipamentos industriais, de segurança, de automação predial e portáteis.
Duas resistências de bobina de um projeto mecânico: 16Ω para aplicações de baixa tensão e 32Ω para trilhos padrão de 5V.
Unidade externa necessária. A estrutura eletromagnética passiva espera uma forma de onda CA, normalmente uma onda quadrada de 2.700 Hz, que oferece a liberdade de implementar padrões de tons personalizados, durações variáveis e alertas multitons inteiramente por meio de software.

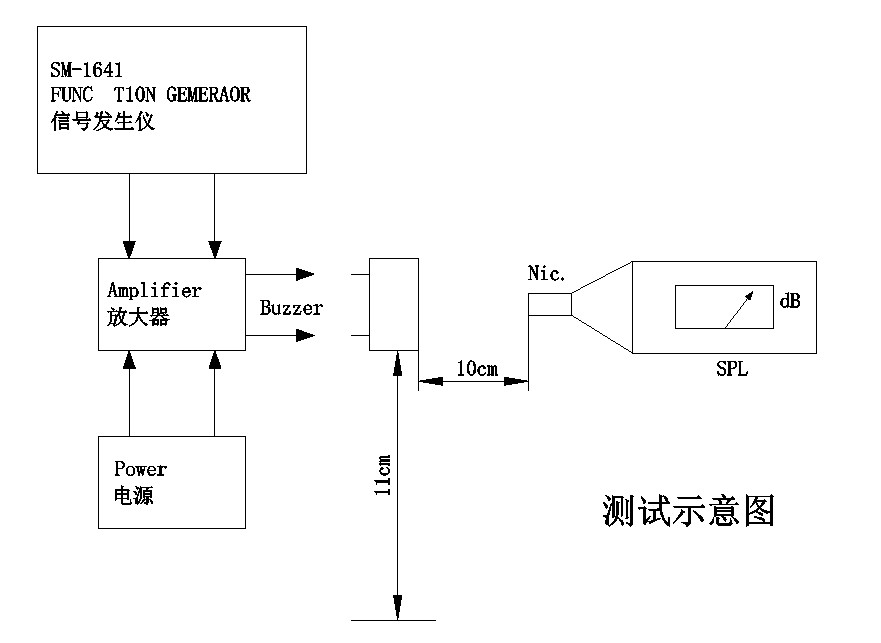

Saída de som garantida de pelo menos 85dB a uma distância de 10cm, medida na tensão nominal de cada variante.

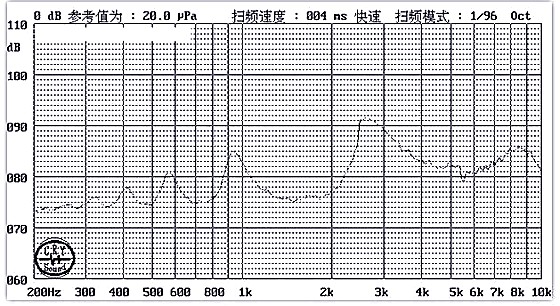

Frequência ressonante 2700±300Hz, com dados de amostra em lote confirmando um centro compacto de 2700Hz em múltiplas unidades.

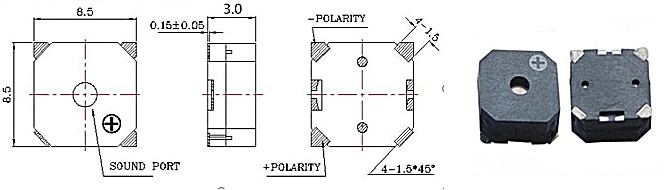

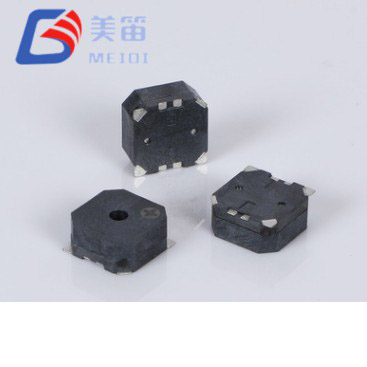

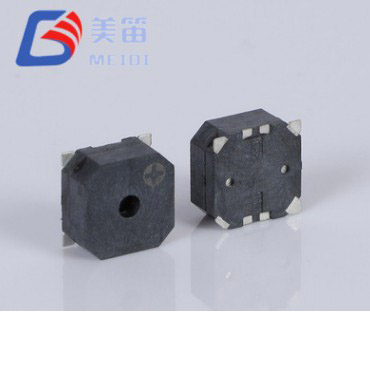

Pegada compacta de 8,5 × 8,5 mm e altura de 3,0 mm, projetada para montagens SMT densas onde a área e a folga da placa são restritas.
Faixa de temperatura operacional de -30°C a +70°C, suportando condições de partida a frio e gabinetes externos.
Carcaça LCP preta compatível com soldagem por refluxo até 255±5°C, bem como processos ondulatórios e manuais.
| Parâmetro | MLT‑8530H‑16R | MLT‑8530H‑32R |
| Tensão nominal | 3,6 V (Vo‑p) | 5 V (Vo-p) |
| Tensão operacional | 2,5 – 4,5 V (Vo-p) | 4,5 – 6,5 V (Vo-p) |
| Saída de som a 10 cm | ≥85dB | ≥85dB |
| Corrente Operacional | ≤ 100 mA | ≤ 80 mA |
| Frequência Ressonante | 2700±300Hz | 2700±300Hz |
| Resistência da bobina | 16±3Ω | 32±3Ω |
| Temperatura operacional | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Temperatura de armazenamento | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Dimensões (C × L × A) | 8,5 × 8,5 × 3,0 mm | 8,5 × 8,5 × 3,0 mm |
| Peso | 0,5g | 0,5g |
| Material da Habitação | LCP preto | LCP preto |
Um único padrão de PCB acomoda as peças de 16Ω e 32Ω, permitindo designs de plataforma que podem ser preenchidos de acordo com a tensão do sistema alvo sem alterações de layout.
A arquitetura do drive passivo depende de uma onda quadrada gerada externamente, que permite ao microcontrolador definir a frequência do tom, a taxa de repetição e o padrão. Não há oscilador interno para restringir o comportamento acústico.
A saída acústica é especificada em um mínimo de 85dB para ambas as variantes, com frequência de ressonância de 2700Hz e tolerância de ±300Hz.
O consumo de corrente é avaliado em ≤100mA para a versão de 16Ω a 3,6V e ≤80mA para a versão de 32Ω a 5V, fornecendo números claros para o dimensionamento da fonte de alimentação.
A altura de 3,0 mm mantém o componente dentro do envelope z de muitos sistemas multiplaca, enquanto a área quadrada de 8,5 mm preserva os canais de roteamento adjacentes.
A operação contínua é especificada a partir de -30°C, um limite inferior que estende a faixa utilizável além do que muitas campainhas comerciais oferecem.

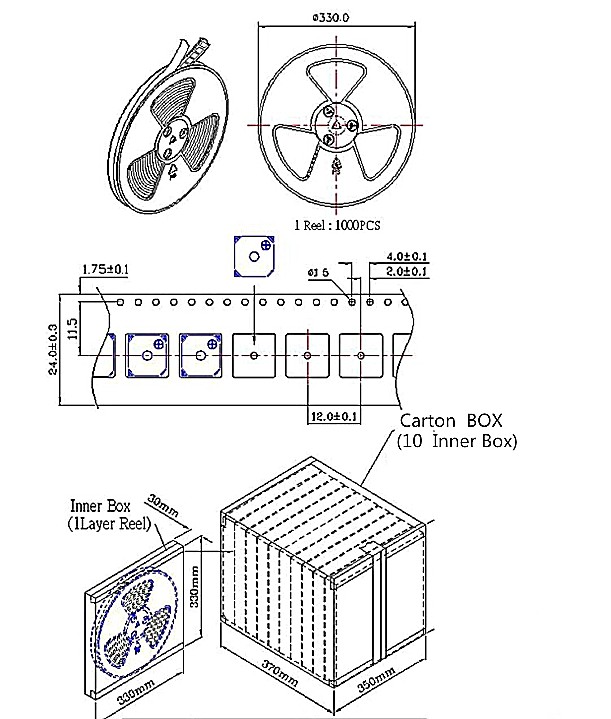

O pacote LCP preto suporta perfis de refluxo, onda e soldagem manual, dando aos fabricantes flexibilidade na sequência de montagem.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha passiva SMD eletromagnética | — |
| Tensão nominal | 3,6 V (Vo‑p) | Nominal |
| Tensão operacional | 2,5 – 4,5 V (Vo-p) | Contínuo |
| Saída de som a 10 cm | ≥85dB | Em 3,6 V, 10 cm |
| Corrente Operacional | ≤ 100 mA | Em 3,6 V |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Resistência da bobina | 16±3Ω | A 25 °C, CC |
| Temperatura operacional | -30 °C ~ +70 °C | Contínuo |
| Temperatura de armazenamento | -40 °C ~ +85 °C | Não operacional |
| Dimensões (C × L × A) | 8,5 × 8,5 × 3,0 mm | Somente corpo |
| Peso | 0,5g | Típico |
| Material da Habitação | LCP preto | Compatível com refluxo |
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha passiva SMD eletromagnética | — |
| Tensão nominal | 5 V (Vo-p) | Nominal |
| Tensão operacional | 4,5 – 6,5 V (Vo-p) | Contínuo |
| Saída de som a 10 cm | ≥85dB | Em 5V, 10 cm |
| Corrente Operacional | ≤ 80 mA | Em 5V |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Resistência da bobina | 32±3Ω | A 25 °C, CC |
| Temperatura operacional | -30 °C ~ +70 °C | Contínuo |
| Temperatura de armazenamento | -40 °C ~ +85 °C | Não operacional |
| Dimensões (C × L × A) | 8,5 × 8,5 × 3,0 mm | Somente corpo |
| Peso | 0,5g | Típico |
| Material da Habitação | LCP preto | Compatível com refluxo |
| Variante | Faixa SPL (dB) | Faixa de corrente (mA) | Frequência (Hz) | Faixa de Impedância (Ω) |
| MLT‑8530H‑16R | 89,9 – 92,5 | 68,6 – 72,5 | 2700 | 15,4 – 16,5 |
| MLT‑8530H‑32R | 90,1 – 92,4 | 59,6 – 63,1 | 2700 | 30,5 – 32,8 |
Os valores medidos mostram a distribuição típica dentro de um lote de produção. Os limites garantidos estão listados nas tabelas de especificações individuais acima. Entre em contato com a MEIDI para obter relatórios completos de testes em lote e dados de capacidade do processo.

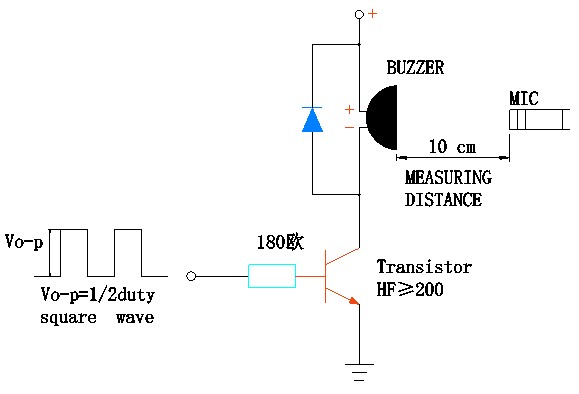

| Variante | Motorista recomendado | Configuração Típica | Observações |
| MLT‑8530H‑16R | Buffer de transistor | Transistor NPN ou MOSFET de nível lógico com resistor de base/porta | A unidade GPIO direta não é viável devido aos requisitos atuais; é necessário um elemento de comutação. |
| MLT‑8530H‑16R | Driver de coletor aberto | NPN com pull-up para alimentação | Configuração padrão; selecione o resistor de base de acordo com a folha de dados do transistor. |
| MLT‑8530H‑32R | Buffer de transistor | Transistor NPN ou MOSFET de nível lógico com resistor de base/porta | Obrigatório; Os pinos GPIO não podem fornecer a corrente de carga diretamente. |
| MLT‑8530H‑32R | IC de driver de campainha dedicado | Saída de onda quadrada, compatível com 5 V | Certifique-se de que a frequência de saída esteja sintonizada em 2700 Hz para pressão sonora máxima. |
| Ambas as variantes | Amplificador de áudio | Onda senoidal ou quadrada, impedância de saída compatível com a resistência da bobina | Útil quando é necessário controle de volume ou pureza de forma de onda. |
Uma onda quadrada de 2700 Hz com um ciclo de trabalho de 50%, na tensão nominal pico a pico, oferece o desempenho acústico especificado. Acionar a campainha em frequências distantes da ressonância reduzirá o nível sonoro e aumentará a carga reativa.
As notas de aplicação abaixo são baseadas nas especificações elétricas e ambientais da campainha magnética passiva SMD de 8,5 * 8,5 * 3 mm. Não são garantias de design; verifique o desempenho em relação aos seus requisitos específicos e padrões aplicáveis.
Painéis de automação industrial: alarmes de falha e indicadores de status de processo em sistemas PLC e acionamento de motor se beneficiam da opção de impedância dupla, que se alinha à lógica de controle de 3,3 V e 5 V sem alterações na placa.
Segurança e controle de acesso: painéis de intrusão e leitores de cartão podem gerar ritmos de alerta distintos controlados por PWM, ajudando os operadores a distinguir entre diferentes eventos.
Automação predial e residencial: hubs de gateway, interconexões de detectores de fumaça e confirmações de termostatos dependem da capacidade da campainha de produzir padrões de notificação definidos por software.
Instrumentos alimentados por bateria: a variante de 16Ω é adequada para sistemas de íons de lítio de 3,3V, enquanto a variante de 32Ω é otimizada para fontes reguladas de 5V, abrangendo uma ampla gama de equipamentos portáteis.
Infraestrutura de telecomunicações: alarmes de intrusão e falha de energia em gabinetes em locais externos ou sem aquecimento se beneficiam do limite operacional inferior de -30 °C.
Invólucros externos e expostos termicamente: equipamentos sujeitos a grandes variações de temperatura podem depender da faixa operacional especificada de −30°C a +70°C para geração de alertas consistentes.
| Requisito de projeto | Vantagem da série MLT‑8530H |
| Tensão da plataforma ainda a ser confirmada | A pegada comum permite uma troca tardia entre 16Ω e 32Ω, preservando o layout da PCB. |
| Trade-off entre margem de tensão e consumo de corrente | A versão de 16Ω opera em tensões mais baixas, enquanto a versão de 32Ω reduz o consumo de corrente em trilhos de 5V. |
| Necessidade de padrões de alerta personalizáveis | O design passivo entrega controle total da frequência do tom, temporização liga-desliga e modulação ao microcontrolador. |
| Imóveis apertados de PCB | Corpo quadrado de 8,5 mm e altura de 3,0 mm se adaptam a layouts SMT densos. |
| Implantação em clima frio | O piso operacional de −30°C está documentado nas especificações. |
| Processos de soldagem mistos | Solda por refluxo, onda e manual são cobertas pelas especificações do produto. |
A campainha magnética passiva SMD de 8,5 * 8,5 * 3 mm ocupa uma posição entre as menores campainhas SMD e os tipos de furo passante maiores. A altura de 3,0 mm fornece volume interno suficiente para uma saída acústica robusta, enquanto o espaço compartilhado entre dois valores de impedância dá às equipes de projeto a liberdade de otimizar a interface elétrica no final do ciclo de desenvolvimento. A frequência de ressonância de 2700Hz, inferior aos 4kHz mais comuns, também pode ser preferida em ambientes acústicos onde um tom ligeiramente mais profundo oferece melhor discriminação.
Amostras de avaliação estão disponíveis para ambas as variantes de impedância para que você possa confirmar a pressão sonora, o consumo de corrente e a compatibilidade do drive em sua própria placa.
A MEIDI Intelligent Technology produz componentes acústicos eletromagnéticos e piezoelétricos desde 2011. A fábrica verticalmente integrada da empresa em Jiangsu, China, combina moldagem LCP interna, enrolamento automatizado de bobina, montagem SMD e testes 100% acústicos. A certificação ISO 9001 e um laboratório de confiabilidade dedicado fornecem a estrutura para uma qualidade consistente na produção de alto volume. Os clientes dos setores automotivo, industrial, de segurança e de eletrônicos de consumo contam com o suporte de engenharia e a entrega dentro do prazo da MEIDI.
A série MLT‑8530H é fabricada sob este mesmo sistema de qualidade. Cada lote é submetido a um programa de verificação de confiabilidade que segue as especificações do produto. A triagem de estresse ambiental consiste em 48 horas a +80±2°C, 48 horas a -30±2°C e cinco ciclos de choque térmico entre esses extremos com um intervalo de 30 minutos em cada temperatura. A robustez mecânica é confirmada por testes de vibração de 10 Hz a 55 Hz com amplitude de 1,0 mm em todos os três eixos, seguidos por três quedas livres de 75 cm sobre uma superfície de madeira dura de 10 mm.
A resistência à umidade é avaliada expondo as amostras a 50±5°C a 90–95% de umidade relativa por 48 horas, com recuperação ambiente de 2 horas antes da medição. A integridade da soldagem é validada por um teste de calor de solda de 10 segundos a 250±5°C (corpo do componente a 2,0 mm do ponto de solda) e por perfil de refluxo completo. Todas as condições de teste, critérios de aceitação e documentação de lote estão disponíveis para análise do cliente. Para projetos que exigem qualificação estendida, como aqueles regidos por padrões automotivos ou de dispositivos médicos, a equipe de qualidade da MEIDI pode discutir protocolos de triagem adicionais.
1. Como decido entre o MLT‑8530H‑16R e o MLT‑8530H‑32R?
A escolha depende da tensão disponível da unidade e da quantidade de corrente que sua fonte de alimentação pode fornecer. A parte de 16Ω opera de 2,5 V a 4,5 V e é um ajuste natural para lógica de 3,3 V ou projetos de íons de lítio de célula única. A parte de 32Ω funciona de 4,5V a 6,5V, combinando trilhos padrão de 5V e consumindo menos corrente para a mesma saída acústica. Como ambos compartilham o mesmo padrão de terreno, você pode avaliar uma variante e depois mudar para a outra sem modificar o PCB.
2. Qual circuito de acionamento devo usar para cada variante?
Ambos os tipos requerem uma onda quadrada externa a 2700 Hz e a tensão nominal. Um buffer de transistor ou MOSFET de nível lógico é necessário porque a corrente da bobina (≤100mA para 16Ω, ≤80mA para 32Ω) excede a capacidade da maioria dos pinos GPIO do microcontrolador. Um transistor NPN simples com resistor de base é a solução mais comum. CIs de driver de campainha dedicados também podem ser usados; certifique-se de que a frequência de saída esteja definida para 2700 Hz para atingir o ponto de ressonância.
3. Posso operar o MLT‑8530H‑16R em uma fonte de 5V ou a versão de 32Ω em 3,3V?
Operar a variante de 16Ω acima de 4,5V corre o risco de superaquecer a bobina. A variante de 32Ω abaixo de 4,5V produzirá uma saída de som reduzida que pode cair abaixo do mínimo especificado de 85dB. Se a tensão do seu sistema for fixa e não corresponder à faixa natural de nenhuma das partes, a MEIDI pode sugerir modelos alternativos ou discutir um resistor em série de pequeno valor para a versão de 16Ω, embora isso reduza a pressão sonora.
4. Qual é o significado da frequência de 2.700 Hz em comparação com as campainhas de 4.000 Hz?
A frequência central de 2700 Hz é inferior aos 4 kHz típicos de muitas campainhas SMD compactas. Ambos ficam dentro da banda onde a audição humana é sensível, mas o tom mais baixo pode ser percebido como menos estridente e pode se comportar de maneira diferente dentro de um gabinete. A melhor escolha depende do espectro de ruído ambiente e do tipo de diferenciação de alerta que seu produto precisa. O teste de protótipo com ambas as faixas de frequência é recomendado se a qualidade tonal for crítica.
5. O que me dizem as tabelas de medição de amostras?
Os dados de amostra de 10 unidades mostram a distribuição típica de desempenho para pressão sonora, corrente, frequência e impedância. Estes valores são apenas informativos e não substituem os limites garantidos: ≥85dB, 2700±300Hz e resistência da bobina dentro de ±3Ω do valor nominal. Relatórios de lote de produção que documentam esses parâmetros para cada remessa estão disponíveis mediante solicitação.
Para assistência na seleção de impedância, projetos de referência de circuitos de acionamento, medições acústicas específicas de tensão ou discussões sobre personalização de OEM, envie seus requisitos através do formulário de contato. A equipe de engenharia de aplicações MEIDI normalmente responde dentro de um dia útil com documentação técnica, disponibilidade de amostras e preços por volume.
A fábrica da MEIDI em Jiangsu fornece componentes acústicos eletromagnéticos e piezoelétricos para clientes globais há mais de uma década. Moldagem LCP interna, enrolamento automatizado de bobinas, montagem SMD e capacidade total de teste acústico garantem qualidade consistente nos volumes exigidos pelos mercados industrial, automotivo e de consumo. Os processos ISO 9001 e um laboratório de confiabilidade dedicado sustentam os dados de desempenho publicados para cada produto.
