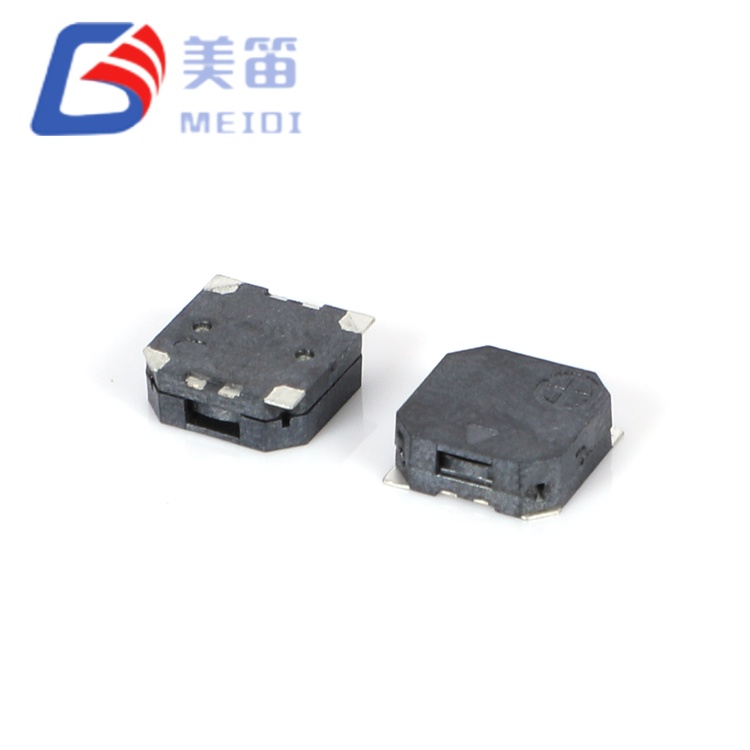

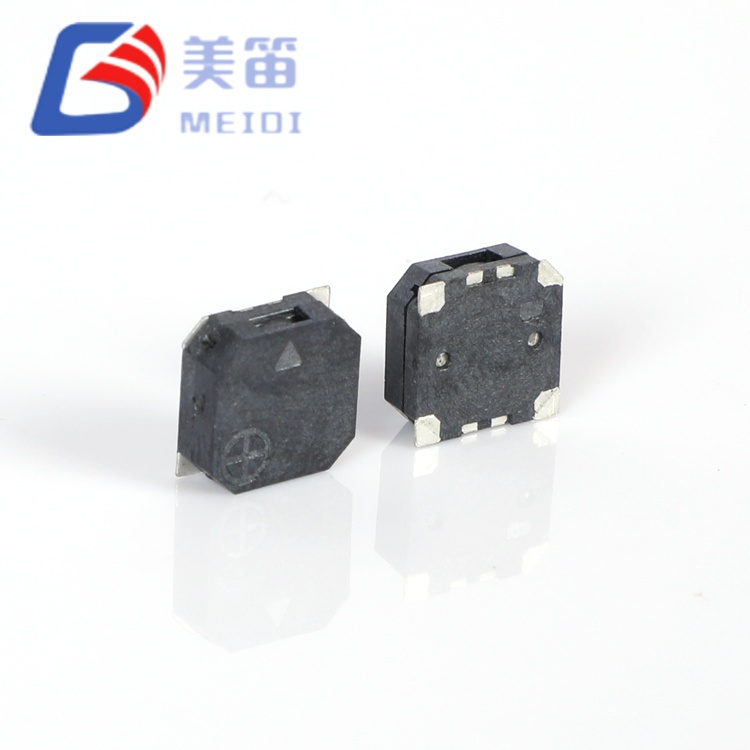

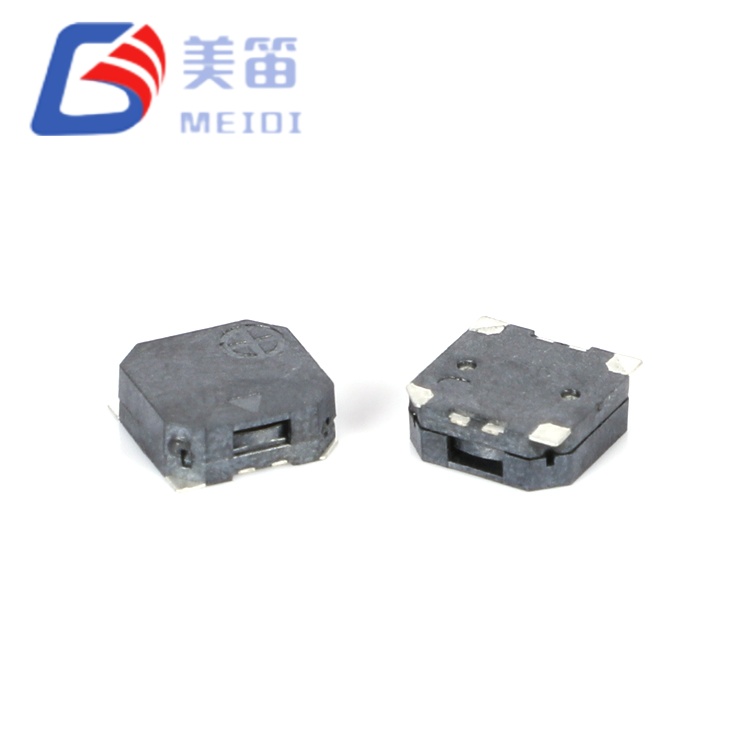

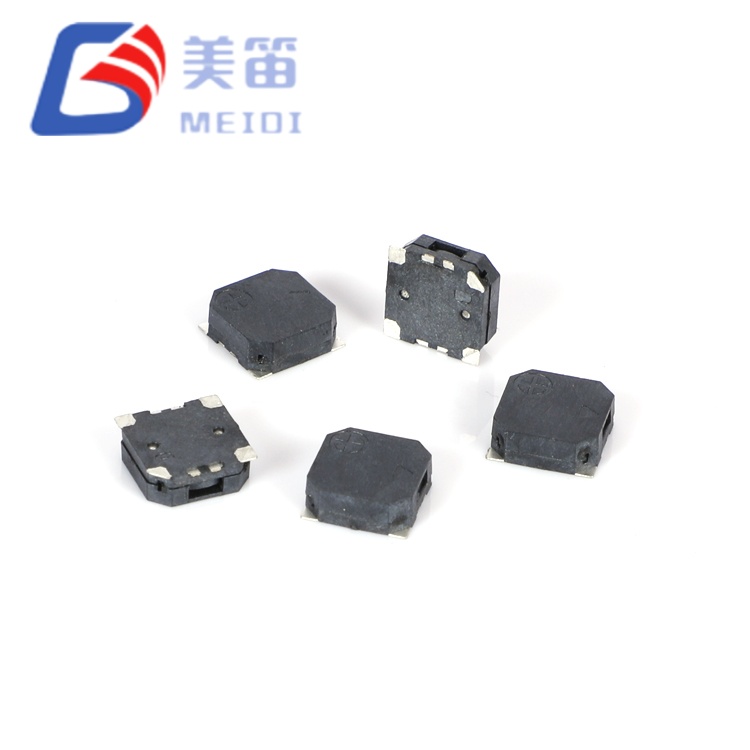

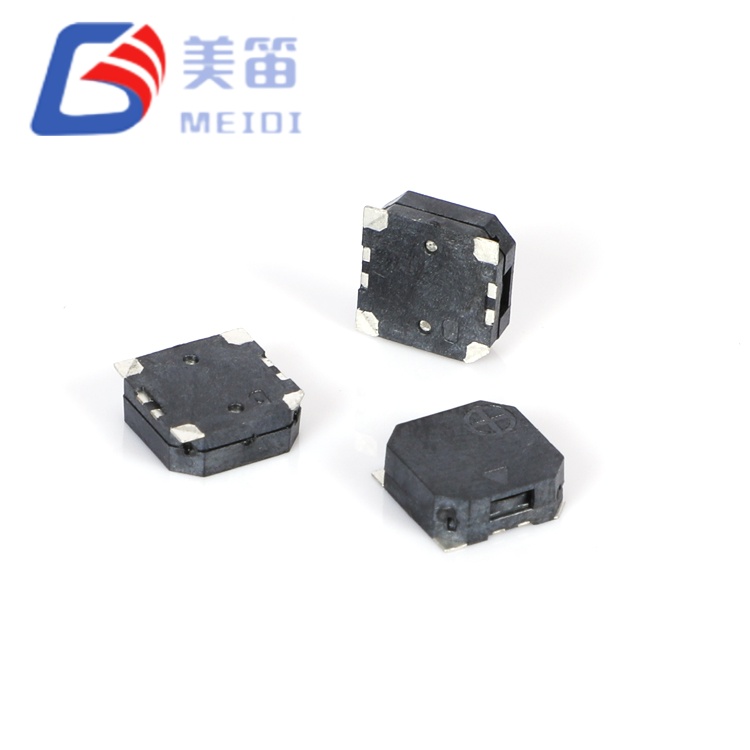

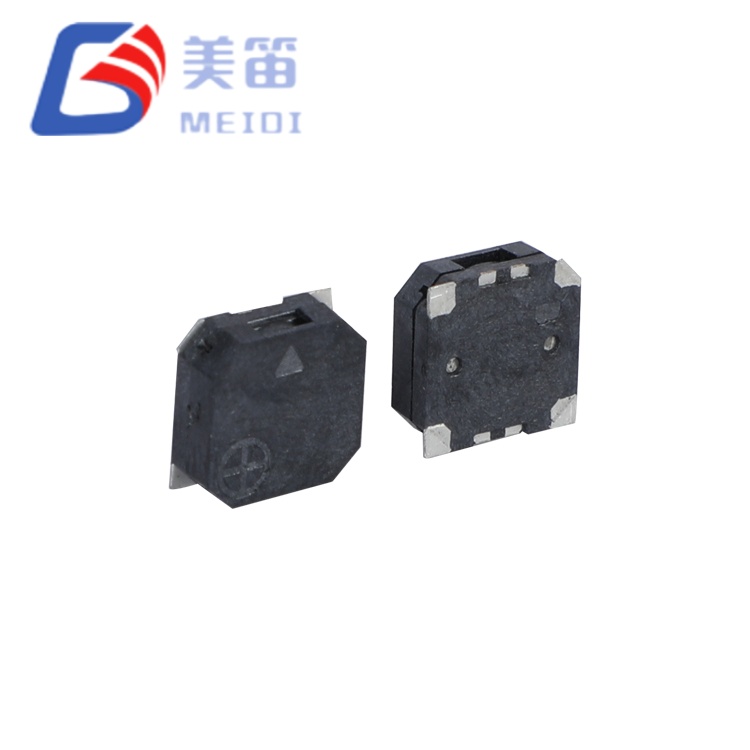

A campainha magnética passiva SMD MLT-7525-16R 7,5 * 7,5 * 2,5 mm representa um avanço no portfólio de campainhas MLT SMD, atendendo aplicações onde a série compacta de 5 mm se mostra acústica ou eletricamente insuficiente. Com uma área de 7,5 × 7,5 mm e 2,5 mm de altura, esta campainha eletromagnética passiva SMD de 16Ω 3,6V ocupa 2,25× a área do PCB de suas contrapartes de 5 mm, ao mesmo tempo em que fornece pressão sonora mensuravelmente mais alta e compatibilidade de tensão mais ampla.
O desvio mais significativo da série de 5 mm reside na sua afinação eléctrica e acústica. A tensão nominal aumenta para 3,6 V com uma amplitude operacional de 2,5–4,5 V, acomodando diretamente baterias de íons de lítio de célula única (3,0–4,2 V nominais) e sistemas lógicos de 5 V sem regulação de tensão. A frequência de ressonância cai para 2.700 ± 300 Hz — uma faixa onde a audição humana permanece sensível enquanto o ruído mecânico e elétrico do ambiente normalmente diminui, melhorando a relação sinal-ruído em ambientes industriais.
A resistência da bobina de 16 ± 3 Ω representa uma escolha deliberada de projeto para operação em tensões mais altas. Em 3,6 V, o consumo de corrente permanece ≤ 100 mA enquanto o aumento das voltas da bobina e a maior área do diafragma geram uma saída ≥ 85 dB. Este nível de impedância é adequado para aplicações onde os circuitos de acionamento operam em trilhos de 5 V ou onde o consumo reduzido de corrente é priorizado em relação à contagem mínima de componentes.
Fabricado pela MEIDI, o MLT-7525-16R incorpora um envelope de temperatura mais amplo do que a série de 5 mm – operando de -30 °C a +70 °C e armazenando de -40 °C a +85 °C. Essa linha estendida oferece suporte à implantação em equipamentos externos, gabinetes não aquecidos e aplicações internas de automóveis onde as variações térmicas excedem os limites padrão do consumidor. Entre em contato conosco para solicitar um orçamento ou enviar uma solicitação de cotação para preços por volume.
Área expandida de 7,5 × 7,5 mm com perfil de 2,5 mm para saída acústica superior em formato SMD compacto
Tensão nominal mais alta de 3,6 V com faixa operacional de 2,5–4,5 V — compatível com sistemas lógicos de íons de lítio de 3,7 V e 5 V
Frequência de ressonância mais baixa de 2700 ± 300 Hz — penetra o ruído ambiente de forma mais eficaz do que alternativas de 4 kHz
Pressão sonora elevada ≥ 85 dB a 10 cm para aplicações industriais e de segurança exigentes
Resistência da bobina de 16 ± 3 Ω otimizada para circuitos de acionamento de alta tensão com demanda de corrente reduzida
Faixa de temperatura estendida: -30 °C a +70 °C em operação, -40 °C a +85 °C em armazenamento
Área expandida do diafragma acústico – o invólucro quadrado de 7,5 mm acomoda uma membrana vibratória maior do que as variantes de 5 mm, aumentando a eficiência da geração de pressão sonora em frequências mais baixas
Ressonância de baixa frequência de 2,7 kHz — tem como alvo a banda de 2–3 kHz onde a sensibilidade auditiva humana se cruza com o ruído ambiente reduzido, melhorando a perceptibilidade em ambientes industriais e externos
Tensão nominal de 3,6 V com faixa de 2,5 a 4,5 V — compatibilidade nativa com células de íons de lítio, lógica de 5 V e sistemas automotivos de 12 V por meio de acionamento simples resistivo ou transistor
Impedância de 16 ± 3 Ω para eficiência de tensão mais alta — consumo de corrente reduzido em tensões elevadas em comparação com alternativas de 12 Ω, facilitando o gerenciamento térmico em circuitos de acionamento
Faixa operacional estendida de -30 °C a +70 °C — supera os limites inferiores padrão de -20 °C, suportando cenários de inicialização a frio e abaixo de zero
Carcaça LCP preta com perfil baixo de 2,5 mm — mantém a disciplina de espaço vertical enquanto maximiza o volume da cavidade acústica interna
| Parâmetro | Valor |
| Tipo de produto | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,6 V (op) |
| Tensão operacional | 2,5 – 4,5 V (op) |
| Saída de som a 10 cm | ≥85dB |
| Corrente Operacional | ≤ 100 mA |
| Frequência Ressonante | 2700±300Hz |
| Resistência da bobina | 16±3Ω |
| Temperatura operacional | -30 °C ~ +70 °C |
| Temperatura de armazenamento | -40 °C ~ +85 °C |

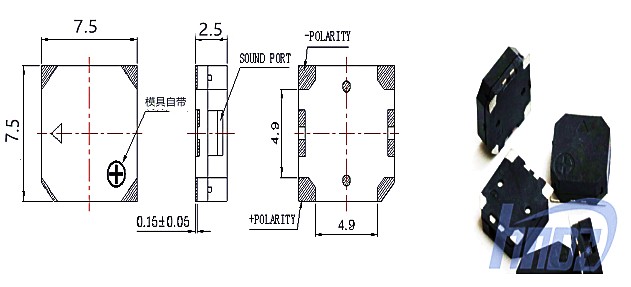

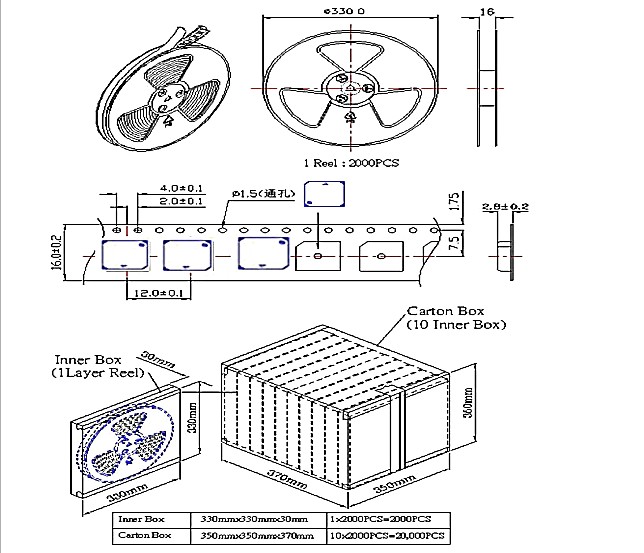

| Dimensões (C × L × A) | 7,5 × 7,5 × 2,5 mm |
| Peso | 0,5g |
| Material da Habitação | LCP preto |
| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |
A campainha magnética passiva SMD de 7,5 * 7,5 * 2,5 mm ocupa uma posição distinta no cenário das campainhas SMD: ela preenche a lacuna entre dispositivos compactos de 5 mm e campainhas magnéticas volumosas com orifício passante. Para engenheiros limitados à montagem em superfície, mas que exigem saída acústica além do que os pacotes de 5 mm podem oferecer, esta campainha eletromagnética passiva SMD de 16Ω 3,6V fornece uma solução intermediária viável.
A seleção da frequência merece atenção especial. A 2700 Hz, o MLT-7525-16R opera abaixo do cluster de 4 kHz onde se concentra a maioria das campainhas compactas. Isto é importante em dois contextos: primeiro, as frequências mais baixas se propagam com menos atenuação atmosférica em distâncias curtas; segundo, os ambientes industriais normalmente exibem menor densidade espectral de ruído na banda de 2–3 kHz em comparação com a região de 4 kHz, onde ventiladores de resfriamento, fontes de alimentação chaveadas e eletrônicos digitais geram interferência substancial.
A impedância de 16 Ω introduz um paradigma de circuito de acionamento diferente da série de 12 Ω. Embora o acionamento GPIO direto de microcontroladores de 3,3 V seja menos prático (a corrente excederia os limites típicos de pinos de 25 mA), a impedância mais alta combina naturalmente com lógica de 5 V, ICs de driver dedicados ou estágios de transistor simples operando a partir de íons de lítio ou fontes reguladas. O sistema resultante frequentemente alcança melhor compatibilidade eletromagnética devido a transientes de corrente mais baixos.
A massa de 0,5 g – cinco vezes a de 0,1 g das variantes de 5 mm – contribui para a robustez mecânica. A inércia aumentada resiste aos efeitos microfônicos induzidos por vibração e proporciona uma saída acústica mais estável sob condições de choque mecânico. Solicite uma amostra para avaliar a penetração de baixa frequência em seu ambiente de destino.
Sistemas de alarme de máquinas industriais — alertas de parada de emergência, falha e sobrecarga em máquinas CNC, prensas e equipamentos de manuseio de materiais onde o ruído ambiente excede 70 dB
Infraestrutura de telecomunicações externas — avisos de intrusão em gabinetes, falha de energia e excursão térmica em estações base, repetidores e nós de rede
Sistemas internos de veículos comerciais — alarme de ré, lembrete de cinto de segurança e alertas de portas de carga em vans, caminhões e equipamentos de construção
Máquinas agrícolas e de construção — avisos sobre status operacional e limites de segurança em tratores, escavadeiras e colheitadeiras expostas a vibrações e poeira
Fontes de alimentação ininterruptas (UPS) — modo de bateria, sobrecarga e alertas de manutenção em data centers e sistemas de energia de backup de nível médico
Equipamento de logística para cadeia de frio — alarmes de violação de temperatura e de porta aberta em contêineres de transporte refrigerados e câmaras frigoríficas
A MEIDI aplica protocolos de confiabilidade consistentes em toda a produção da série MLT, com o MLT-7525-16R sujeito à mesma verificação abrangente de estresse:
• Validação de resistência climática — armazenamento por 48 horas em alta temperatura a +80 ± 2 °C, armazenamento por 48 horas em baixa temperatura a -30 ± 2 °C e choque térmico de 5 ciclos (-30 °C ↔ +80 °C, intervalo de 30 minutos)
•Testes de estresse mecânico — vibração senoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)
•Verificação de resistência à umidade — condicionamento de 48 horas a 50 ± 5 °C/90–95% UR seguido de recuperação ambiente de 2 horas e caracterização elétrica completa
•Confirmação da integridade da soldagem — resistência ao calor da solda a 250 ± 5 °C por 10 ± 0,5 segundos (folga entre o corpo e a solda de 2,0 mm), além de conformidade total com o perfil de refluxo

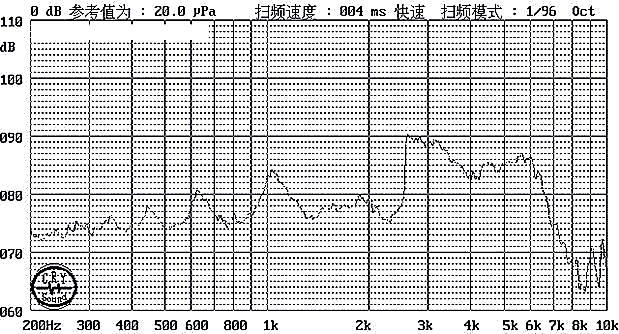

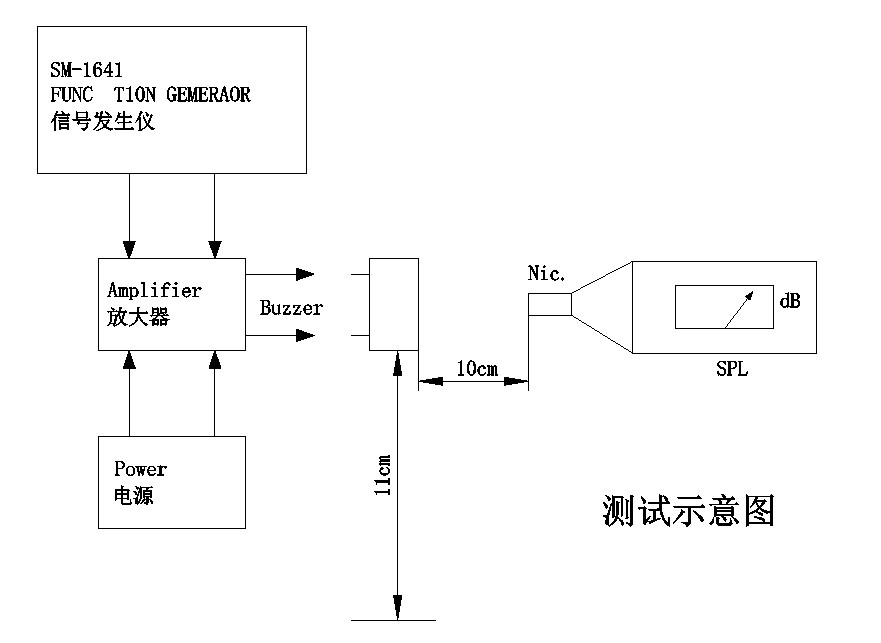

Dados de teste de lote de amostra (10 unidades, unidade padrão de 3,6 V, 10 cm) confirmam: pressão sonora 87,3--89,5 dB, corrente 71,0--72,7 mA, frequência 2705--2735 Hz, impedância 16,0--16,7 Ω --- tudo dentro das tolerâncias da especificação.
1. Por que o MLT-7525-16R usa 16 Ω em vez dos 12 Ω comuns em campainhas SMD menores?
A bobina de 16 Ω é otimizada para tensão nominal de 3,6 V e faixa operacional de 2,5–4,5 V. Nessas tensões, uma bobina de 12 Ω consumiria corrente excessiva (até 300 mA a 3,6 V), excedendo as capacidades padrão do driver e gerando calor indesejado. A impedância de 16 Ω mantém a corrente ≤ 100 mA enquanto permite voltas de bobina suficientes para acionar o diafragma maior a 2,7 kHz. Isso representa uma otimização no nível do sistema, em vez de uma simples escolha de resistência.
2. O MLT-7525-16R pode ser acionado diretamente de um microcontrolador GPIO de 3,3 V?

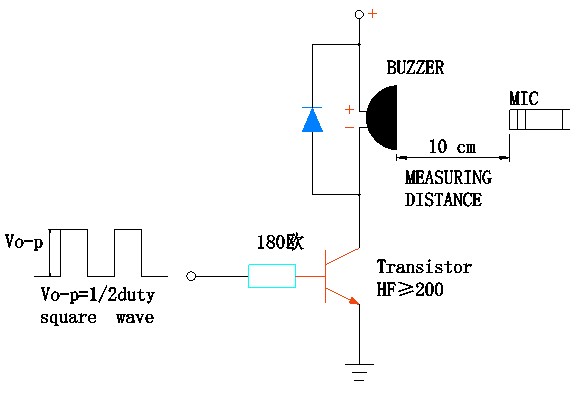

Não recomendado. A 3,3 V, uma bobina de 16 Ω consumiria aproximadamente 206 mA – muito além do limite típico de 20–25 mA dos pinos MCU padrão e com risco de danos permanentes. É necessário um transistor NPN simples ou um estágio de driver MOSFET. Para sistemas de 5 V, um resistor de base de 180 Ω com um transistor de uso geral (HF ≥ 200) fornece acionamento adequado, semelhante ao circuito de teste padrão usado para caracterização.
3. Como a frequência de 2,7 kHz se compara às campainhas de 4 kHz em aplicações práticas?
A frequência ressonante de 2,7 kHz oferece penetração superior em ambientes ruidosos e transmissão direcional reduzida em comparação com 4 kHz. A sensibilidade auditiva humana é comparável entre essas frequências (ambas estão na faixa mais sensível de 2–5 kHz). A principal desvantagem é o tamanho físico: alcançar uma ressonância de 2,7 kHz em um pacote compacto requer um diafragma maior, que o invólucro de 7,5 mm acomoda. Para aplicações onde as campainhas de 4 kHz são inaudíveis devido ao ruído ambiental, o MLT-7525-16R oferece um caminho de atualização direto.
4. Qual é o significado da classificação de temperatura de armazenamento de -40 °C?
A faixa de armazenamento estendida até -40 °C suporta logística de cadeia de frio, equipamentos de alta altitude e máquinas armazenadas no inverno, onde os limites padrão de -30 °C podem ser excedidos durante o transporte ou períodos ociosos. O limite operacional permanece -30 °C, o que significa que o dispositivo não deve ser acionado ativamente abaixo dessa temperatura, mas pode sobreviver a excursões de armazenamento até -40 °C sem degradação. Esta distinção é crítica para aplicações aeroespaciais, árticas e adjacentes criogênicas.
5. O MLT-7525-16R é adequado como substituto imediato para campainhas magnéticas de furo passante em projetos existentes?
Sim, com revisão do layout da PCB. A área ocupada pelo SMD de 7,5 mm ocupa uma área de placa comparável a muitas campainhas de furo passante de 9 mm e 12 mm, eliminando a necessidade de furos e inserção manual. A garantia de pressão sonora ≥ 85 dB oferece margem de projeto para aplicações de alerta industrial. A principal consideração de projeto é o circuito de acionamento: campainhas passantes geralmente operam a 12 V com osciladores internos, enquanto o MLT-7525-16R requer excitação externa de 2,7 kHz a 3,6 V. Um oscilador simples ou saída MCU PWM substitui o acionamento auto-oscilante anteriormente fornecido pela campainha ativa.
Entre em contato com a MEIDI para cotações competitivas, amostras de engenharia e personalização OEM/ODM. Nossa equipe de aplicações pode ajudar no projeto de circuito de acionamento para sistemas de 5 V e íons de lítio, modelagem de gabinete acústico e otimização de perfil de refluxo para sua linha de produção.
