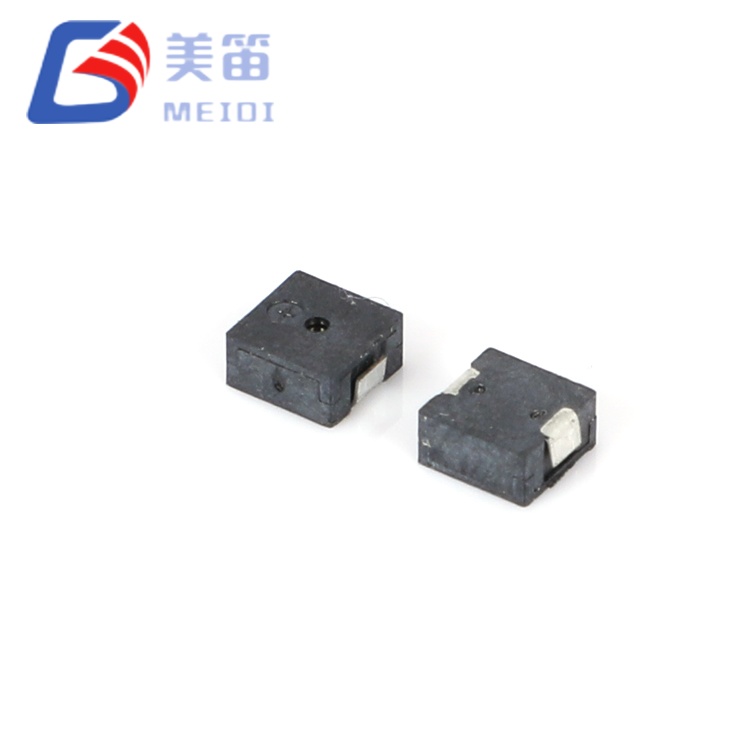

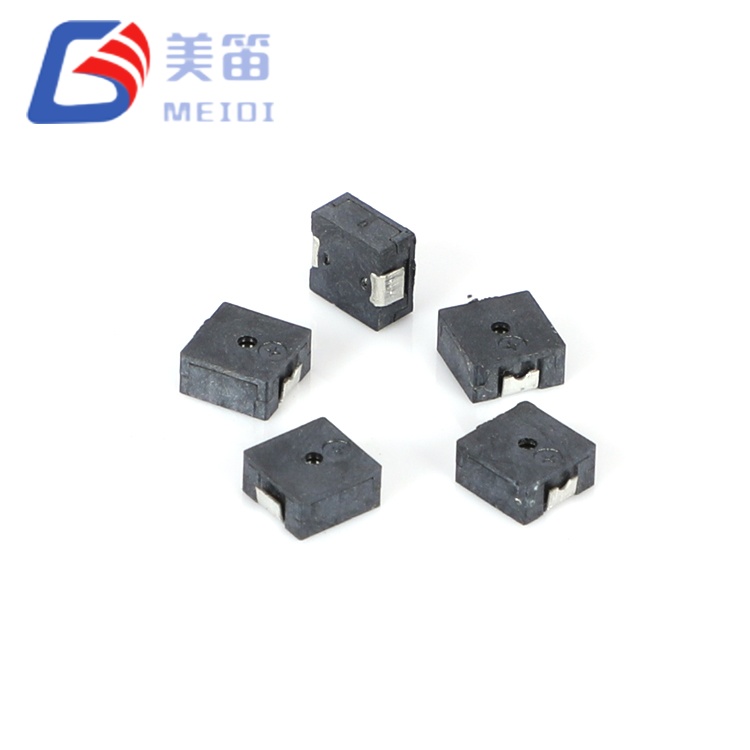

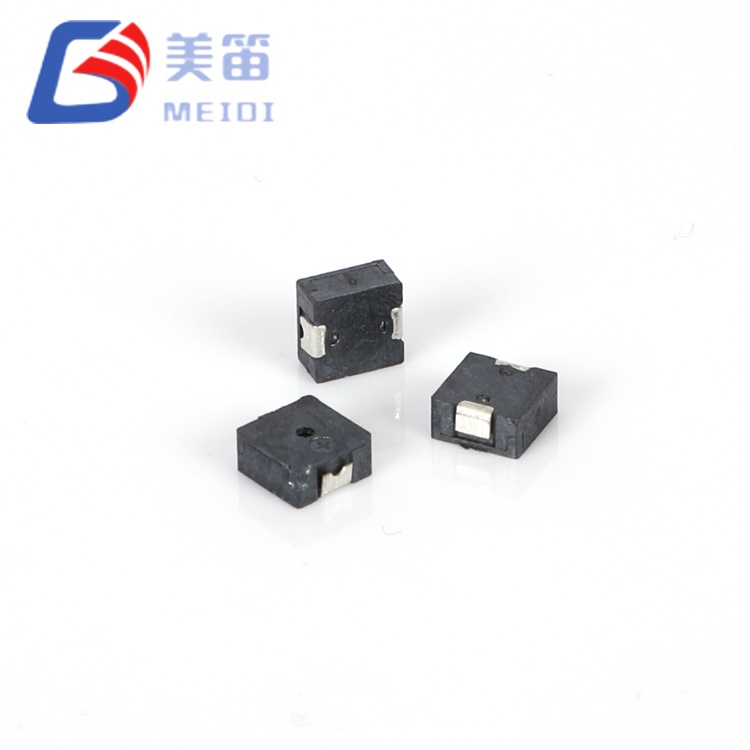

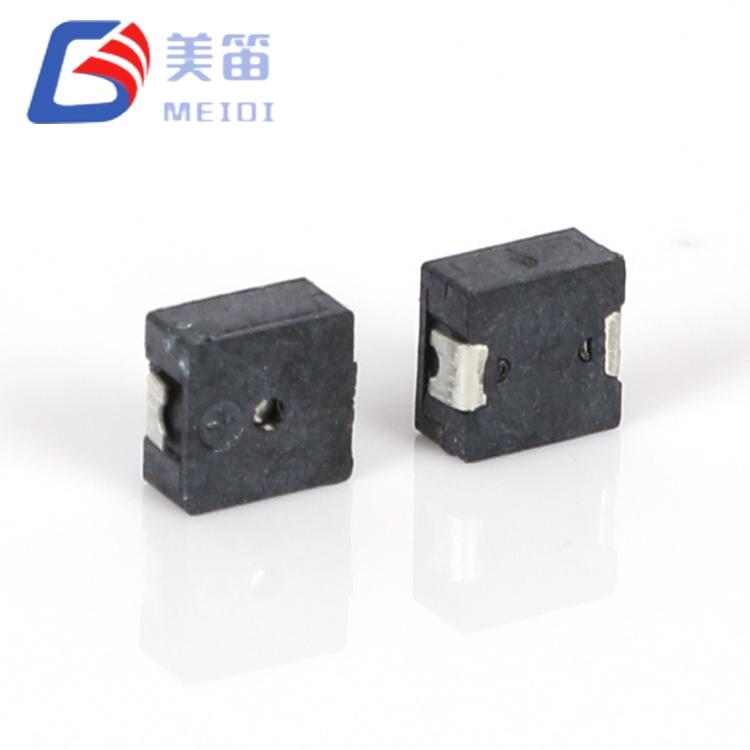

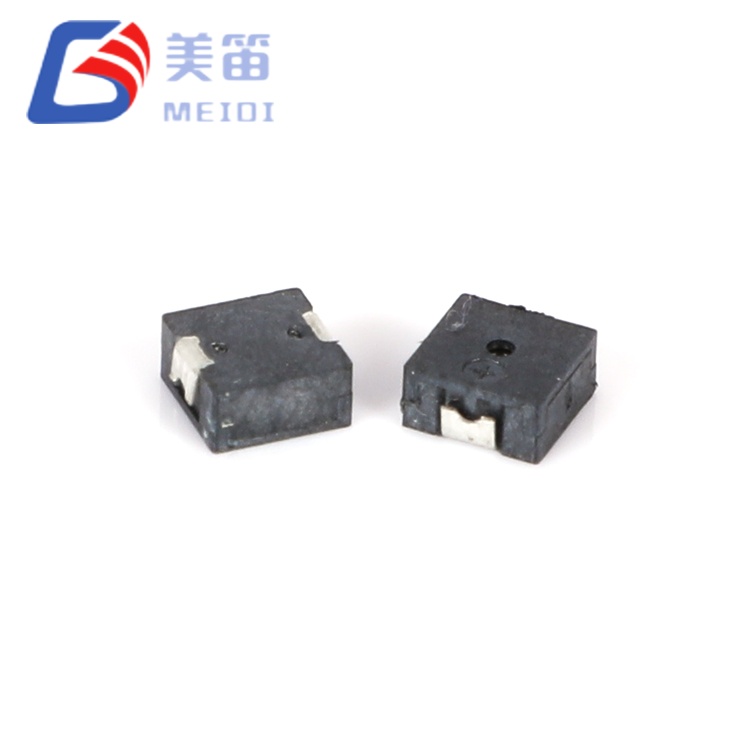

O MLT‑4020H é uma campainha magnética passiva SMD de 4*4*2mm projetada para montagens de PCB de alta densidade onde cada milímetro quadrado é importante. Com uma impedância de bobina de 12±3Ω e uma frequência de ressonância de 4000±300Hz, este componente fornece um nível mínimo de pressão sonora de 65dB a 10cm sob excitação de onda quadrada de 3,0V, enquanto não consome mais de 80mA – uma combinação que o torna adequado para wearables alimentados por bateria, sensores IoT e instrumentos médicos portáteis.
Fabricado nas instalações com certificação ISO‑9001 da MEIDI, o MLT‑4020H beneficia de processos automatizados de enrolamento, montagem e testes que garantem um desempenho elétrico e acústico consistente em todos os volumes de produção. O invólucro preto do LCP suporta perfis de refluxo padrão sem chumbo com temperatura de pico de 255°C, permitindo integração perfeita em linhas de montagem SMT. Cada unidade é submetida a 100% de verificação de impedância e frequência, com dados de lote de amostras confirmando níveis de pressão sonora consistentemente acima de 75dB – proporcionando margem substancial sobre a especificação mínima.
A campainha magnética passiva SMD de 4 * 4 * 2 mm é uma campainha eletromagnética passiva que requer um sinal de unidade CA externo - normalmente uma onda quadrada de 4 kHz ou saída PWM de um microcontrolador - para gerar alertas sonoros. Essa arquitetura oferece aos projetistas controle total sobre a frequência de tom, ciclo de trabalho e sequências de padrões, permitindo alertas codificados com prioridade, geração de melodia e modulação de volume por meio de ajustes simples de software.
A frequência ressonante de 4kHz está dentro da banda de 2–4kHz, onde a sensibilidade auditiva humana atinge o pico, garantindo que mesmo níveis modestos de SPL sejam perceptíveis em ambientes internos típicos. A impedância da bobina de 12Ω é escolhida deliberadamente para permitir o acionamento direto dos pinos GPIO MCU padrão de 3,3 V e 5 V, eliminando a necessidade de buffers de transistor externos ou ICs de driver dedicados em muitas aplicações - desde que o pino possa fornecer a corrente de pico ≤80mA.
A área ultracompacta de 4,0×4,0 mm e a altura do perfil de 2,0 mm são otimizadas para layouts de PCB de alta densidade onde o espaço vertical é limitado. Com apenas 0,1g, a massa do componente contribui com uma carga inercial insignificante, tornando-o adequado para dispositivos portáteis e vestíveis sujeitos a choques e vibrações. O invólucro do LCP fornece estabilidade dimensional em toda a faixa operacional de -20°C a +70°C e suporta as tensões térmicas da soldagem por refluxo sem deformação ou degradação acústica.
Formato SMD ultraminiatura – 4,0×4,0×2,0mm permite a integração em designs com espaço limitado sem comprometer o desempenho acústico
Frequência ressonante otimizada de 4kHz – centrada na faixa mais sensível do ouvido humano para obter volume percebido máximo com consumo mínimo de energia
Bobina de baixa impedância (12±3Ω) – facilita o acionamento direto a partir de saídas MCU de baixa tensão, reduzindo o custo da lista técnica e a complexidade do circuito
Ampla janela operacional de 2–4 V – compatível com fontes de íon de lítio de célula única, célula tipo moeda de 3 V e trilho lógico padrão de 3,3 V
Carcaça LCP de alta temperatura – suporta perfis de solda por refluxo de até 255 °C e mantém a estabilidade dimensional na faixa operacional de -20 °C a +70 °C
Compatível com soldagem por refluxo e onda – suporta montagem SMT automatizada com até 3 passagens de refluxo, garantindo flexibilidade de fabricação
| Parâmetro | Valor |
| Tipo de produto | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,0 V (op) |
| Tensão operacional | 2 – 4 V (op) |
| Saída de som a 10 cm | ≥ 65dB |
| Corrente Operacional | ≤ 80 mA |
| Frequência Ressonante | 4000±300 Hz |
| Resistência da bobina | 12±3Ω |
| Temperatura operacional | -20 °C ~ +70 °C |
| Temperatura de armazenamento | -30 °C ~ +80 °C |

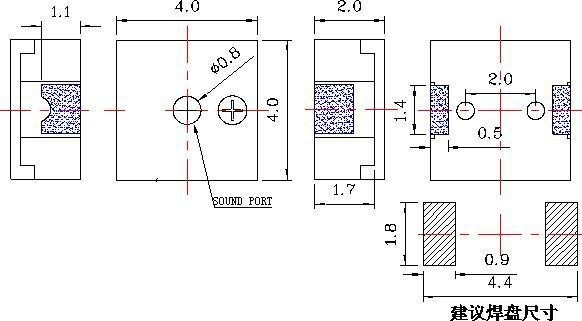

| Dimensões (C × L × A) | 4,0 × 4,0 × 2,0 mm |
| Peso | 0,1g |
| Material da Habitação | LCP preto |

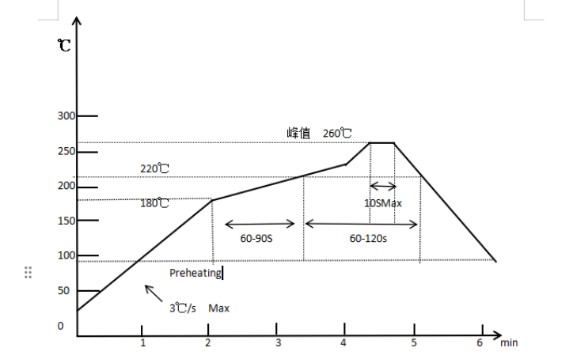

| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |
Monitores de saúde vestíveis – lembretes de medicação e alertas de status em rastreadores de fitness compactos e smartwatches onde a área de PCB é extremamente limitada
Nós de sensores IoT – feedback acústico de baixa potência para monitoramento ambiental, agricultura inteligente e dispositivos de rastreamento de ativos operando a partir de células tipo moeda ou coleta de energia
Dispositivos médicos portáteis – tons de confirmação sonoros em medidores de glicose, oxímetros de pulso e instrumentos de diagnóstico portáteis que exigem indicadores sonoros compactos e confiáveis
Controles residenciais inteligentes – feedback ao pressionar botões e notificações de alarme em termostatos, interruptores inteligentes e teclados de segurança onde o espaço é limitado
Acessórios eletrônicos de consumo – status de carregamento e alertas de conexão em caixas de fones de ouvido TWS, bancos de energia e etiquetas Bluetooth
Dispositivos portáteis industriais leves – confirmação de leitura e alertas de erro em leitores de código de barras compactos, leitores RFID portáteis e terminais móveis de coleta de dados operando em ambientes internos controlados
O MLT‑4020H fornece um nível de pressão sonora medido de 75,6–79,7dB (dados de lote de amostra), excedendo substancialmente a especificação mínima de 65dB. Esse desempenho, alcançado em uma área quadrada de 4 mm e 2 mm de altura, resulta do enrolamento otimizado da bobina, do design do circuito magnético e do ajuste do diafragma. Com 0,1g, o componente adiciona uma massa insignificante ao PCB, uma consideração importante para dispositivos vestíveis e portáteis onde os orçamentos de peso são rigorosamente controlados.
A resistência da bobina de 12Ω é selecionada para permitir acionamento direto de pinos GPIO padrão sem buffer externo, desde que o pino possa fornecer corrente de pico ≤80mA – uma capacidade comum a muitos ARM Cortex-M e outros MCUs de baixa potência. Para projetos operando a 3,3 V, a campainha permanece dentro de sua faixa operacional de 2–4 V, fornecendo aproximadamente 85% do SPL de 3,0 V enquanto consome uma corrente ligeiramente mais baixa. Essa elasticidade de tensão simplifica o projeto da fonte de alimentação, pois o mesmo componente pode ser usado em variantes de produtos com tensões lógicas diferentes.
Para projetistas que precisam atender a especificações acústicas rigorosas em aplicações com espaço limitado, o MLT‑4020H oferece uma solução validada com rastreabilidade total da produção, dados de teste documentados e compatibilidade com processos de montagem SMT padrão.

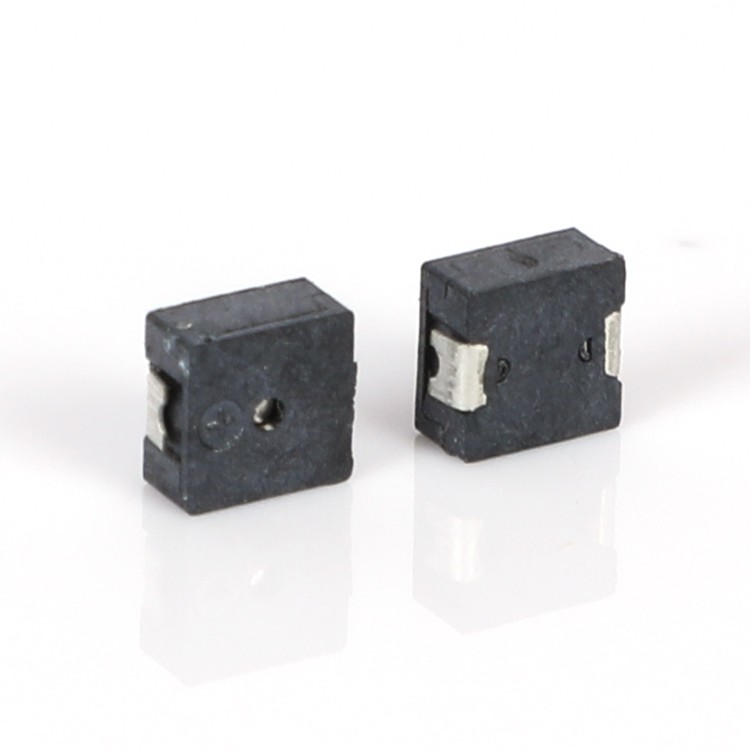

A MEIDI fabrica o MLT‑4020H em linhas de montagem SMD dedicadas, com enrolamento automatizado de bobina, soldagem e ajuste acústico. Nossas instalações em Jiangsu operam sob gestão de qualidade ISO 9001:2015, com controles em processo em todas as fases de produção – desde a inspeção de materiais até os testes funcionais finais.
Cada lote de produção é submetido a testes de qualificação abrangentes:
Verificação acústica – medição de 100% SPL na tensão nominal; dados de lote de amostra mostram 75,6–79,7dB, consistentemente acima do mínimo de 65dB
Estabilidade de frequência – amostragem estatística a 4000Hz ±300Hz; faixa medida típica 3950–4050 Hz
Triagem de resistência da bobina – verificação de 12±3Ω; valores medidos normalmente 11,2–12,8Ω
Armazenamento em alta temperatura – 48 horas a +80±2℃; recuperação total dos parâmetros após estabilização ambiente de 2 horas
Armazenamento em baixa temperatura – 48 horas a -30±2℃; ativação verificada em 2V mínimo
Ciclagem de choque térmico – 5 ciclos entre -30°C e +80°C com 30 minutos de permanência por extremo
Validação de tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)
Resistência à umidade – 48 horas a 50±5℃ / 90–95% UR seguida de recuperação de 2 horas e caracterização elétrica
Resistência ao calor da solda – 250±5°C por 10±0,5 segundos com folga de 2,0 mm entre o corpo e a solda, verificando a integridade do invólucro LCP
Todos os componentes são compatíveis com RoHS e REACH. As marcações de código de lote na carcaça permitem rastreabilidade total até a data de produção, registros de testes e lote de material.
P1: O MLT‑4020H requer um circuito de driver externo?
Sim. Como uma campainha eletromagnética passiva, requer um sinal CA externo – normalmente uma onda quadrada de 4kHz ou PWM – para gerar som. Aplicar apenas uma tensão CC constante não produzirá saída audível. Um microcontrolador GPIO padrão com capacidade PWM é suficiente para acionar esta unidade, desde que possa fornecer corrente de pico de pelo menos 80mA. Para projetos limitados por GPIO, um pequeno buffer de transistor NPN pode ser adicionado para lidar com a carga atual.
Q2: Qual é a tensão de condução recomendada e o formato do sinal?
A tensão nominal é de 3,0 V (pico a pico), com uma faixa operacional de 2 a 4 V. Uma onda quadrada de 4 kHz a 3,0 V fornece saída de som ideal. A impedância de 12±3Ω permite acionamento direto da maioria dos pinos MCU de 3,3V sem amplificação adicional, desde que o pino possa fornecer ≤80mA. Para sistemas de 5V, um resistor em série (47–100Ω) é recomendado para limitar a corrente e evitar superaquecimento, pois a campainha não está classificada para operação contínua de 5V.
P3: O MLT‑4020H é compatível com processos de refluxo SMT padrão?
Sim. O invólucro preto do LCP é classificado para soldagem por refluxo com pico de 255±5°C por 3 segundos, com um estágio de pré-aquecimento de 180°C de 40 a 70 segundos. São permitidos até 3 ciclos de refluxo sem degradação do desempenho. Para soldagem por onda, os parâmetros são 260°C por 4–6 segundos. A soldagem manual a 360°C por 2–5 segundos também é suportada. Siga sempre os perfis de temperatura recomendados para evitar deformação da carcaça ou danos internos.
Q4: A frequência do som pode ser ajustada ou é fixada em 4kHz?
Embora a frequência de ressonância seja sintonizada mecanicamente para 4000±300 Hz para pressão sonora máxima, a campainha responderá aos sinais de acionamento em uma faixa de frequência mais ampla. No entanto, a saída de som diminui significativamente quando afastado da ressonância – aproximadamente 6dB por desvio de oitava. Para aplicações de tom variável, recomenda-se a modulação de frequência em torno de 4kHz (por exemplo, 3,5–4,5kHz) para manter o SPL adequado e, ao mesmo tempo, obter variação tonal.
Q5: As especificações personalizadas estão disponíveis para pedidos OEM?
Sim. MEIDI suporta personalização OEM/ODM para pedidos de volume. As opções incluem frequências ressonantes alternativas (dentro de 2–6kHz), valores de impedância personalizados, cores de caixa especializadas e configurações de portas acústicas modificadas. O prazo de entrega e as quantidades mínimas de pedido dependem do escopo da personalização. Entre em contato com nossa equipe de vendas para discutir seus requisitos específicos e forneceremos uma avaliação de viabilidade e um orçamento.
Q6: Qual é a vida útil esperada em operação contínua a 3V?
A condição de teste de vida útil especificada é de 96 horas a 25±10°C com onda quadrada de frequência ressonante de 1/2 ciclo de trabalho. Para aplicações de tom contínuo, a MEIDI recomenda limitar o ciclo de trabalho a 50% ou implementar um padrão de alerta intermitente (por exemplo, 1 segundo ligado, 3 segundos desligado) para reduzir o aquecimento da bobina e prolongar a vida útil dos componentes. Entre em contato com nossa equipe de engenharia para obter estimativas de vida útil sob condições operacionais específicas.
Para fichas técnicas, projetos de referência, exemplos de circuitos de acionamento ou preços por volume, entre em contato com o suporte de engenharia da MEIDI. Oferecemos amostras gratuitas de engenharia para projetos qualificados e fornecemos assistência de aplicação ágil para agilizar sua integração.
Nossa equipe de engenharia de aplicações normalmente responde em um dia útil com recomendações sobre o tamanho da PCB, orientação sobre perfil de refluxo e suporte de projeto para requisitos específicos de seu produto.
