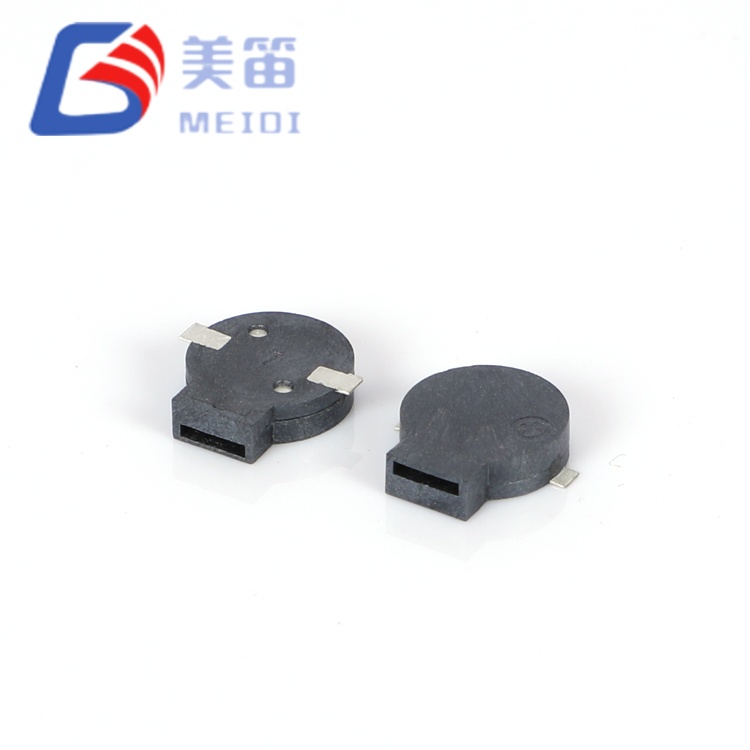

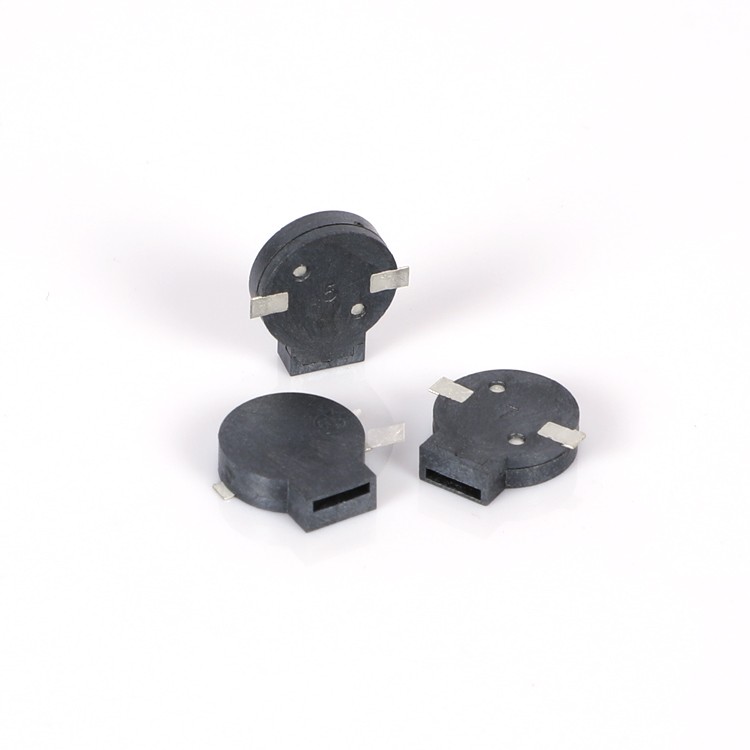

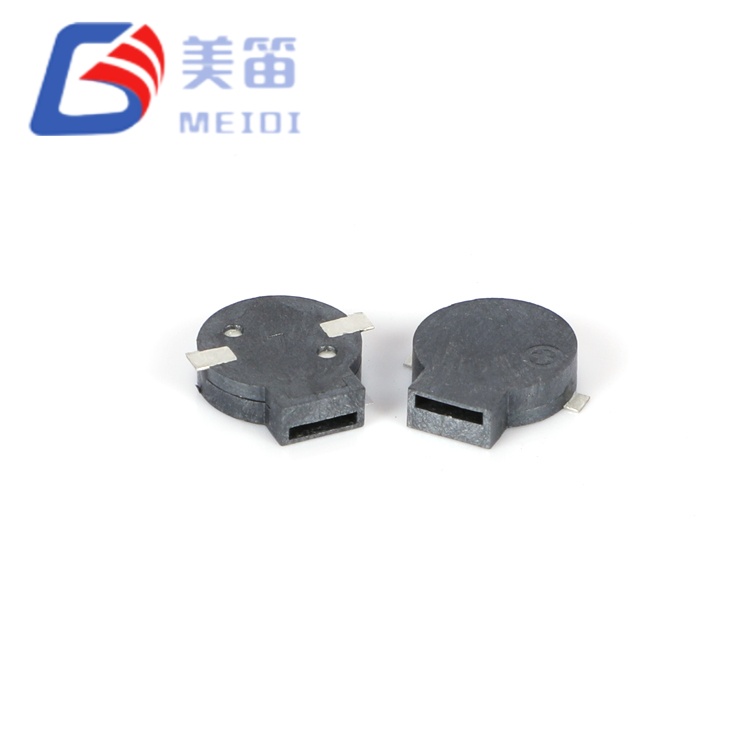

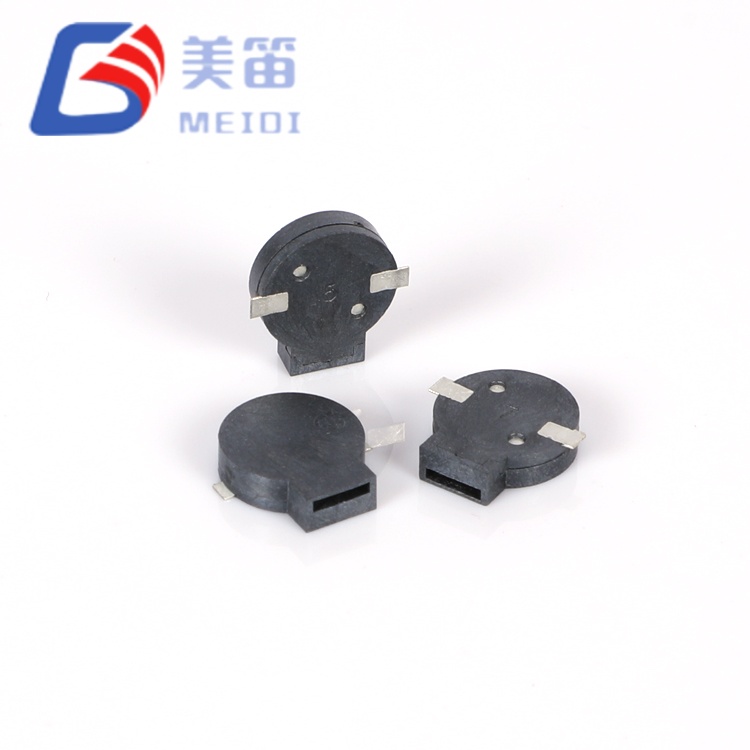

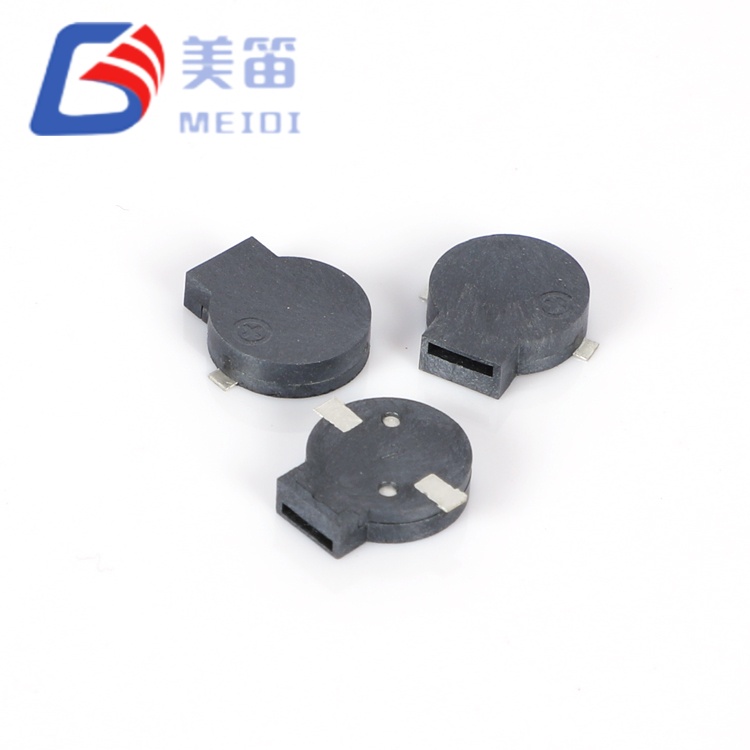

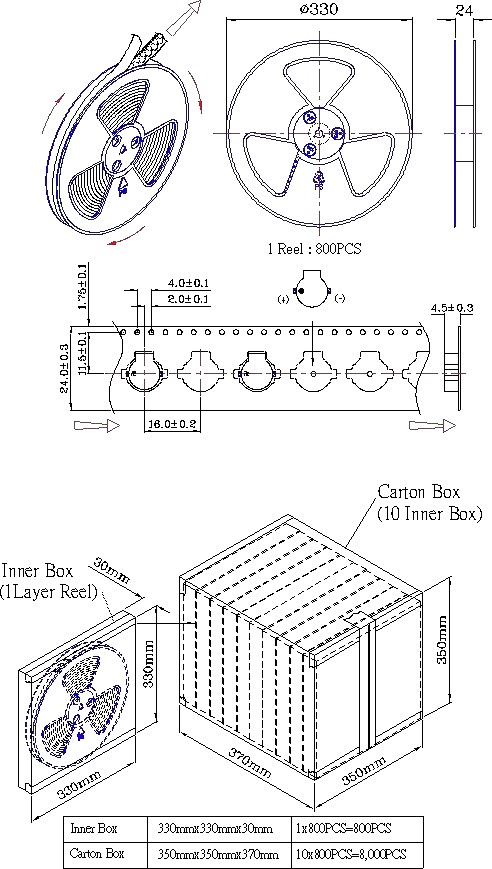

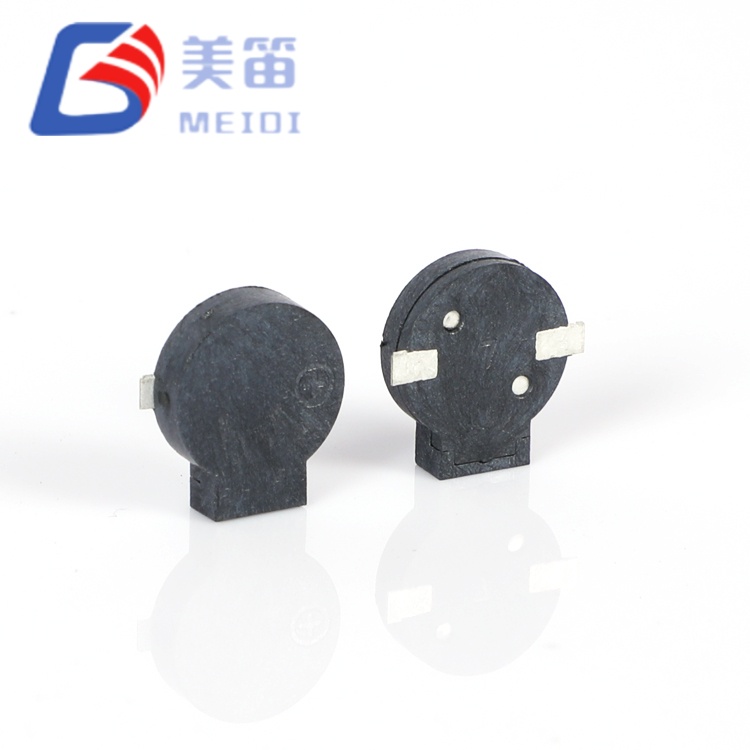

A campainha magnética passiva SMD de 9*2,5 mm compreende duas campainhas eletromagnéticas passivas que compartilham uma área circular de 9,0 mm com um perfil ultrabaixo de 2,5 mm, diferenciado pela impedância da bobina: a variante de 16Ω (MLT‑9025‑16R) para sistemas de 2,5–4,5V e a variante de 32Ω (MLT‑9025‑32R) para barramentos de 4,5–6,5V. Esta plataforma mecânica unificada permite que os engenheiros avaliem ambas as arquiteturas de unidade sem alterações no layout da PCB, enquanto a altura fina de 2,5 mm aborda severas restrições do eixo z em gabinetes ultrafinos e montagens de PCB empilhadas.
Fabricada nas instalações com certificação ISO-9001 da MEIDI na província de Jiangsu, a campainha magnética passiva SMD de 9 * 2,5 mm apresenta um diafragma circular que maximiza a área da membrana dentro da área de 9 mm de diâmetro. A verificação de lote de amostras confirma valores de SPL que variam de 91,8dB a 98,5dB, excedendo substancialmente a especificação mínima de 85dB. O invólucro preto do LCP suporta refluxo sem chumbo a 255°C e opera de -30°C a +70°C, com capacidade de armazenamento de -40°C a +85°C para logística de cadeia de frio e aplicações de transporte no inverno.
| Parâmetro | MLT‑9025‑16R | MLT‑9025‑32R |
| Tipo de produto | Campainha passiva SMD eletromagnética | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,6 V (op) | 5,0 V (o-p) |
| Tensão operacional | 2,5 – 4,5 V (op) | 4,5 – 6,5 V (op) |
| Saída de som a 10 cm | ≥85dB | ≥85dB |
| Corrente Operacional | ≤ 100 mA | ≤ 80 mA |
| Frequência Ressonante | 2700±300Hz | 2700±300Hz |
| Resistência da bobina | 16±3Ω | 32±3Ω |
| Temperatura operacional | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Temperatura de armazenamento | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Dimensões (Diâmetro × A) | 9,0 × 2,5 mm | 9,0 × 2,5 mm |
| Peso | 0,8g | 0,8g |
| Material da Habitação | LCP preto | LCP preto |
| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |
A campainha magnética passiva SMD de 9*2,5 mm apresenta um formato circular de 9,0 mm, distinto das famílias de área quadrada MLT‑8540 e MLT‑7525. A geometria circular maximiza a área do diafragma para uma determinada área ocupada – um círculo de 9,0 mm envolve 63,6 mm², proporcionando 30% mais área de membrana do que alternativas quadradas de 8,5 mm de altura equivalente. Esta área aumentada do diafragma contribui para as altas medições de SPL observadas durante os testes de produção.
O perfil de 2,5 mm – 1,5 mm mais fino que o da série MLT‑8540 – resolve severas restrições do eixo Z em gabinetes ultrafinos, conjuntos de PCB empilhados e locais de montagem adjacentes ao compartimento da bateria. A massa de 0,8 g – 60% mais pesada que as variantes de 5 mm – contribui para o amortecimento de vibrações e estabilidade mecânica sob condições de choque, uma consideração importante para aplicações em veículos e equipamentos portáteis.
A arquitetura de impedância dupla oferece a mesma flexibilidade de prototipagem e escalabilidade de plataforma que a série MLT‑8540, mas em um pacote de perfil mais baixo. A variante de 16Ω permite avaliação direta em plataformas lógicas de 3,3 V e de íons de lítio sem sobrecarga de regulação de tensão; a variante de 32Ω integra-se perfeitamente em barramentos de acessórios automotivos de 5V, módulos de E/S de CLP industrial e terminais alimentados por PoE, onde a tensão mais alta do trilho reduz a EMI induzida por corrente e as perdas na fiação.
Relação máxima entre diafragma e altura – o invólucro circular de 9,0 mm oferece a maior área de membrana vibratória na classe de altura de 2,5 mm, otimizando a saída acústica por unidade de folga do eixo z
Plataforma unificada de impedância dupla – opções de 16Ω e 32Ω de envelope mecânico idêntico de 9,0×2,5mm, eliminando o redesenho do layout da PCB ao avaliar arquiteturas de tensão de acionamento
Penetração de ruído de baixa frequência – o centro ressonante de 2.700 Hz tem como alvo a banda de 2–3 kHz, onde a densidade espectral do ruído ambiente industrial é minimizada, melhorando a perceptibilidade de alerta em ambientes de máquinas
Eficiência de corrente otimizada para tensão – 16Ω consome ≤100mA a 3,6V para dispositivos portáteis alimentados por bateria; 32Ω consome ≤80mA a 5V para redução do estresse térmico em módulos automotivos fechados
Armazenamento prolongado em climas frios – a classificação de armazenamento de -40°C suporta logística ártica, equipamentos de alta altitude e maquinários armazenados no inverno sem degradação
Carcaça LCP compatível com refluxo – polímero de cristal líquido preto suporta picos de refluxo sem chumbo de 255±5°C com até 3 passagens, mantendo a estabilidade dimensional em toda a faixa térmica
Gerenciamento de frota de veículos comerciais – alertas ao motorista e tons de status da carga em vans de entrega, caminhões refrigerados e reboques de longo curso operando em sistemas de 12V/24V com subcircuitos regulados de 5V
Medição inteligente e terminais de serviços públicos – detecção de violação, status de comunicação e avisos de bateria fraca em medidores de gás, monitores de eletricidade e sensores de fluxo de água implantados em gabinetes externos
Diagnóstico industrial portátil – feedback sonoro aprovado/reprovado em analisadores de vibração, termovisores e osciloscópios portáteis usados na manutenção de campo em níveis de ruído variáveis
Controladores de automação agrícola – alarmes de limite de irrigação, alertas climáticos de efeito estufa e notificações de sistemas de alimentação de gado em instalações remotas alimentadas por energia solar
Transporte médico e veículos de emergência – tons prontos para equipamentos em ambulâncias, clínicas móveis e transporte de pacientes onde a arquitetura de ônibus de veículos de 5V domina
Sistemas inversores de energia renovável – falha na rede, erro de aterramento e alertas de manutenção em inversores fotovoltaicos e pequenos controladores de turbinas eólicas

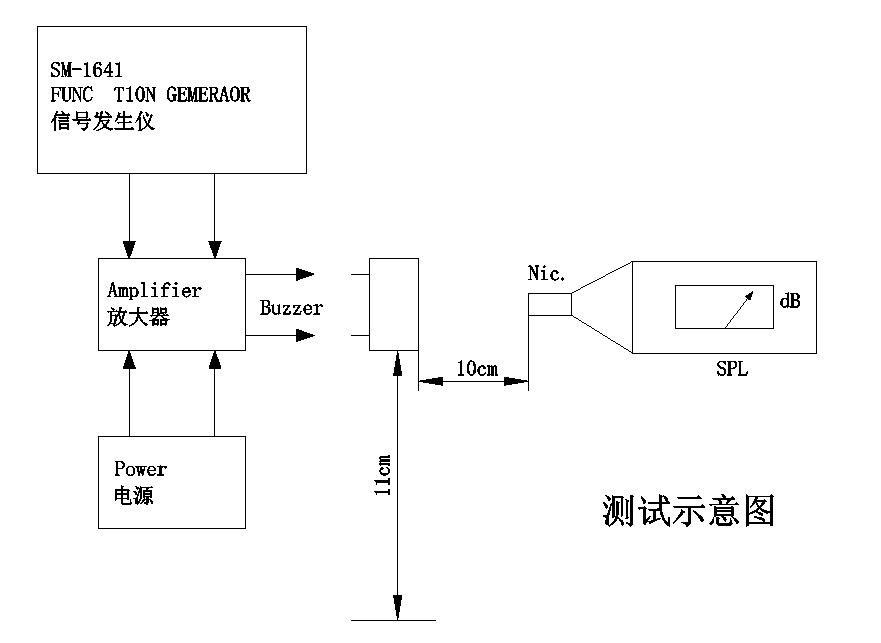

Testes de produção (n=10 por variante) sob condições padrão – onda quadrada em tensão nominal, frequência de ressonância, ciclo de trabalho de 50%, medição de campo livre de 10 cm – confirmam as seguintes distribuições:
| Variante | Faixa SPL (dB) | Faixa de corrente (mA) | Frequência (Hz) | Impedância (Ω) |
| MLT‑9025‑16R | 91,8–95,0 | 66,5–71,6 | 2700 (todas as amostras) | 15,4–17,1 |
| MLT‑9025‑32R | 93,9–98,5 | 62,2–65,7 | 2700 (todas as amostras) | 28,1–32,1 |
Todas as amostras em ambas as variantes foram medidas exatamente a 2.700 Hz, indicando controle de fabricação excepcional sobre a tensão do diafragma e os parâmetros de folga magnética. A variante de 16Ω demonstra SPL de 91,8–95,0dB, enquanto a variante de 32Ω atinge 93,9–98,5dB – ambas fornecendo margem substancial acima do mínimo de 85dB. O headroom SPL varia de 6,8dB a 13,5dB, acomodando atenuação no nível do sistema devido ao envelhecimento de gabinetes, grades e componentes.
A MEIDI produz ambas as variantes do MLT-9025 em linhas de montagem SMD dedicadas com enrolamento automatizado de bobina, soldagem e calibração acústica. Nossa instalação em Jiangsu mantém a certificação ISO 9001:2015, com controle estatístico de processo aplicado em todas as etapas da produção.
Cada lote de produção passa por testes de qualificação uniformes:
Caracterização elétrica – verificação 100% da resistência da bobina, corrente operacional e frequência ressonante
Validação acústica – amostragem estatística confirma NPS ≥85dB; os resultados medidos excedem consistentemente 91dB
Resistência climática – 48 horas de armazenamento em alta temperatura a +80°C, 48 horas de armazenamento em baixa temperatura a -30°C e choque térmico de 5 ciclos (-30°C ↔ +80°C, 30 minutos de permanência por extremo)
Tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas no total) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)
Resistência à umidade – 48 horas a 50°C / 95% UR com recuperação de 2 horas e caracterização elétrica
Resistência ao calor da solda – 250 °C por 10 segundos com folga de 2,0 mm entre o corpo e a solda, além de conformidade com o perfil de refluxo
A documentação de conformidade RoHS e REACH está disponível. Os códigos de identificação de lote fornecem rastreabilidade total até a data de produção, resultados de testes e certificados de matéria-prima.
P1: Como o MLT‑9025 circular de 9,0 mm se compara às alternativas quadradas de 8,5 mm, como o MLT‑8540?
A geometria circular do MLT‑9025 maximiza a área do diafragma para uma determinada área ocupada – um círculo de 9,0 mm envolve 63,6 mm² versus 72,3 mm² para um quadrado de 8,5 mm. No entanto, a altura de 2,5 mm (contra 4,0 mm do MLT‑8540) torna o MLT‑9025 a escolha preferida quando a folga do eixo z é severamente limitada. A saída acústica é comparável (ambos ≥85dB), mas o perfil mais baixo do MLT‑9025 sacrifica alguma eficiência de ressonância de baixa frequência. Selecione o MLT‑9025 para gabinetes finos; selecione o MLT‑8540 para obter o máximo espaço acústico onde houver espaço vertical disponível.
Q2: Qual circuito de acionamento é recomendado para cada variante?

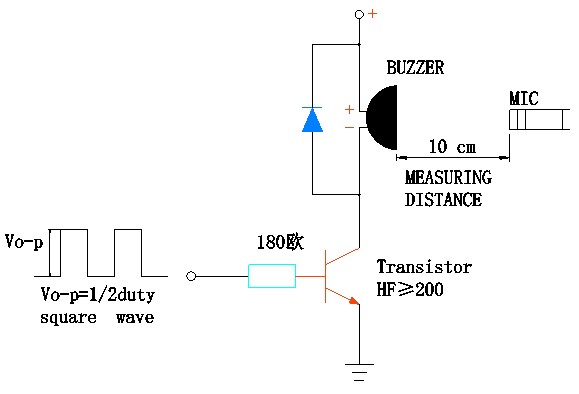

A variante de 16Ω a 3,6V consome ≤100mA e pode ser acionada diretamente de pinos GPIO MCU capazes (verifique a classificação da corrente do pino) ou através de uma simples chave de transistor NPN com resistor de base de 180Ω. A variante de 32Ω a 5V consome ≤80mA, mas requer um estágio de driver quando acionada pela lógica de 3,3V; da lógica de 5 V, um resistor de base de 330Ω com transistor de uso geral (hFE≥ 200) fornece acionamento adequado. Um diodo flyback (1N4148 ou similar) através da bobina é obrigatório para ambas as variantes para proteger o elemento de acionamento contra contragolpes indutivos durante as transições de comutação.
Q3: A altura de 2,5 mm é suficiente para uma saída acústica confiável?
Sim. Enquanto as cavidades mais altas (3,0–4,0 mm) oferecem maior eficiência de ressonância Helmholtz, o perfil de 2,5 mm do MLT‑9025 atinge ≥85dB através da tensão otimizada do diafragma e da geometria do intervalo magnético. As medições de amostra confirmam o SPL acima de 91dB, demonstrando que o perfil fino não compromete o desempenho acústico. A desvantagem é a largura de banda de frequência: a altura de 2,5 mm mantém uma forte ressonância de 2700 Hz, mas oferece menos resposta fora da ressonância do que alternativas mais altas. Para aplicações de alarme de tom puro, isto não é uma limitação.
P4: Ambas as variantes podem sobreviver às variações de temperatura sob o capô dos automóveis?
A faixa operacional é de -30°C a +70°C, o que abrange a maioria das aplicações automotivas em interiores e cabines. Ambientes sob o capô que excedem +70 °C exigem gerenciamento térmico ou famílias alternativas de campainhas de alta temperatura. A classificação de armazenamento de -40 °C suporta a logística de arranque a frio e o transporte no inverno sem degradação, mas o funcionamento sustentado abaixo de -30 °C não é garantido. Para aplicações no compartimento do motor, entre em contato com a MEIDI para recomendações de variantes de alta temperatura.
P5: As frequências ressonantes ou valores de impedância personalizados estão disponíveis para programas OEM?
Sim. MEIDI oferece suporte à personalização OEM/ODM, incluindo valores de impedância intermediária (20–24Ω para arquiteturas de tensão dividida), frequências ressonantes modificadas (faixa de 2,0–3,5kHz), cores alternativas de invólucro para identificação visual e embalagem personalizada de fita e bobina. Aplicam-se quantidades mínimas de pedido e prazos de entrega. Entre em contato com nossa equipe de vendas para discutir requisitos específicos e solicitar um orçamento para configurações personalizadas.
Q6: Qual é a pegada de PCB recomendada para o pacote circular de 9,0 mm?
Recomenda-se um padrão de almofada circular correspondente ao diâmetro da caixa de 9,0 mm com folga de 0,25 mm por lado. Os terminais SMD estão localizados na parte inferior da caixa circular; a área da PCB deve incluir duas almofadas retangulares abaixo do componente, posicionadas de acordo com o espaçamento dos terminais especificado na folha de dados. MEIDI fornece recomendações de pegada compatíveis com IPC e arquivos 3D STEP mediante solicitação.
Para documentação técnica completa, recomendações de pegada de PCB, circuitos de driver de referência para ambas as variantes de impedância ou preços por volume, entre em contato com o suporte de engenharia da MEIDI. Amostras de engenharia de variantes de 16Ω e 32Ω estão disponíveis para projetos de desenvolvimento qualificados.
Nossa equipe de engenharia de aplicações normalmente responde em um dia útil com orientação sobre perfil de refluxo, notas de integração de gabinete acústico e suporte de projeto adaptado aos seus requisitos específicos de tensão e corrente.
