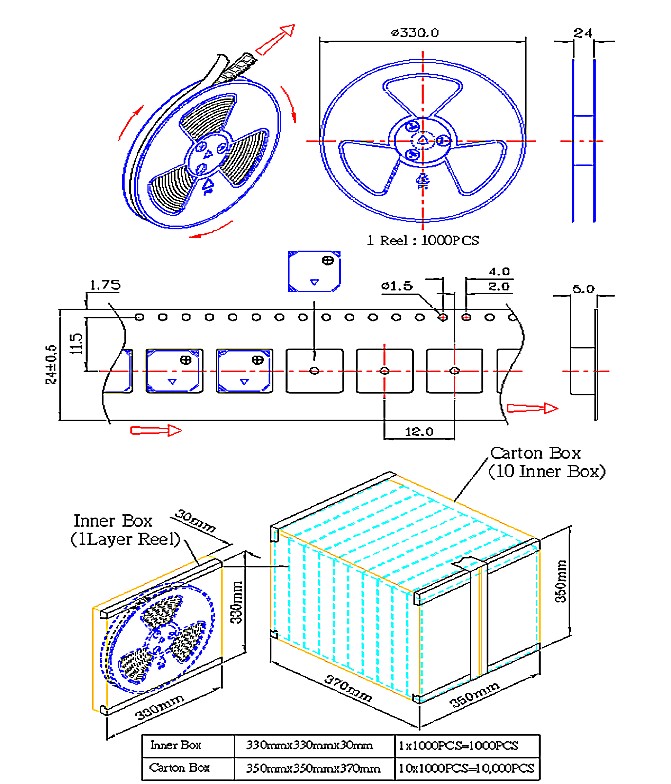

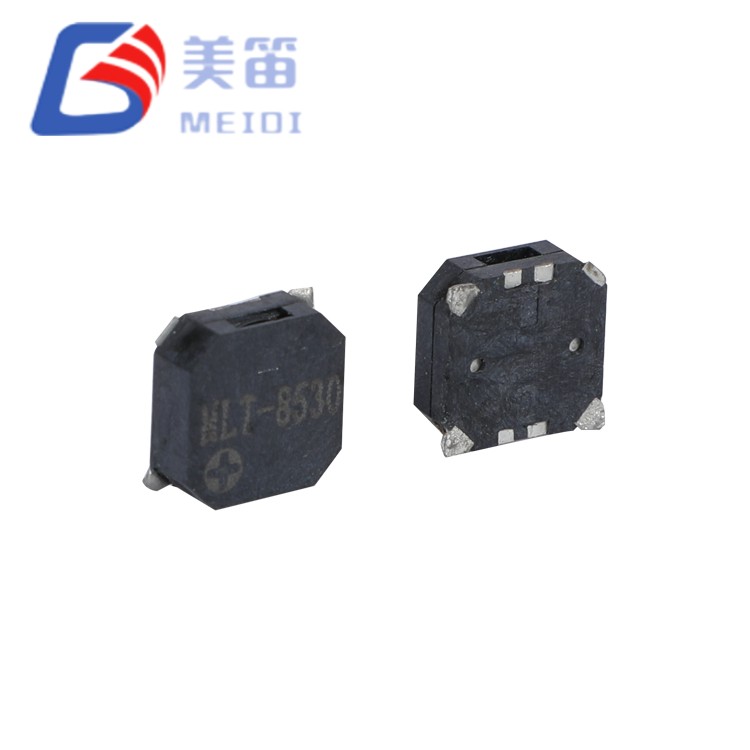

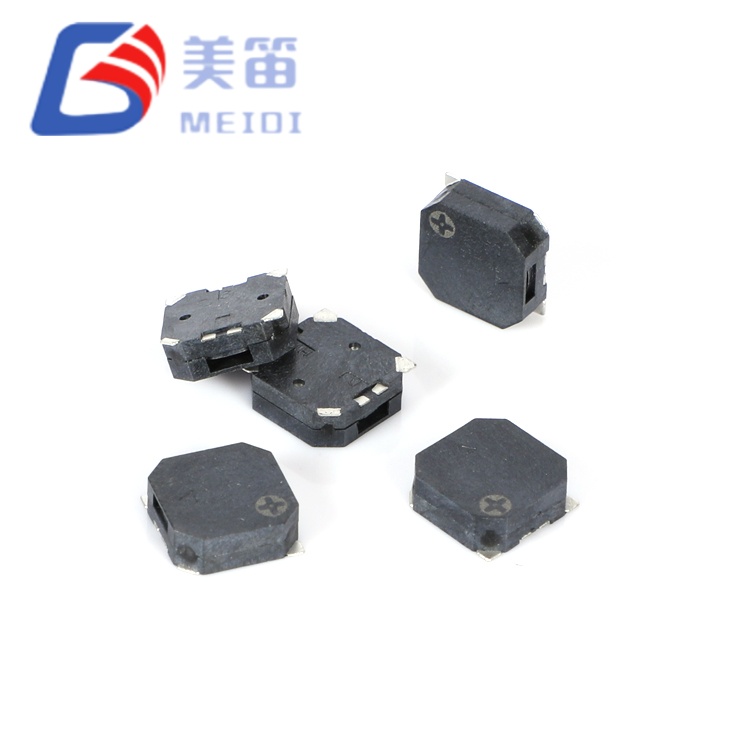

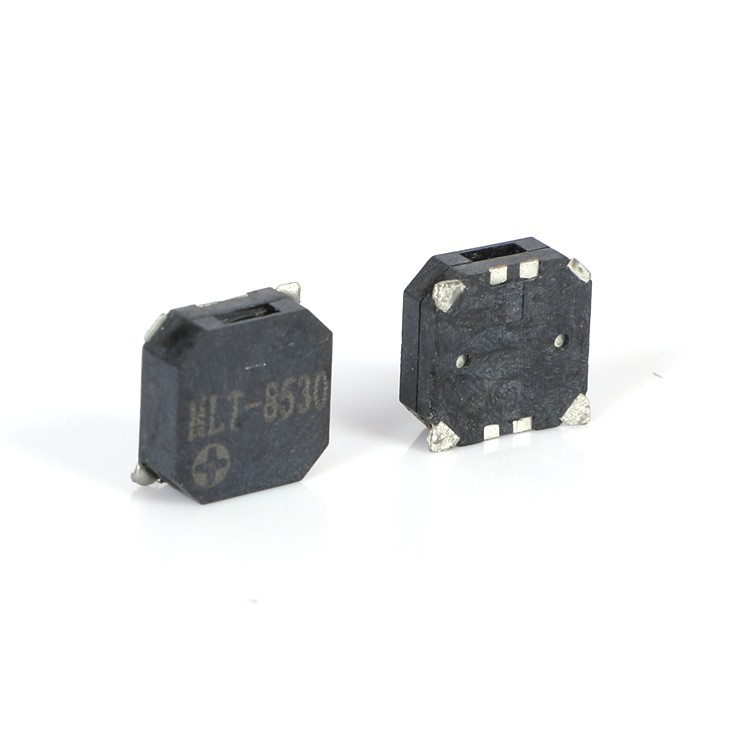

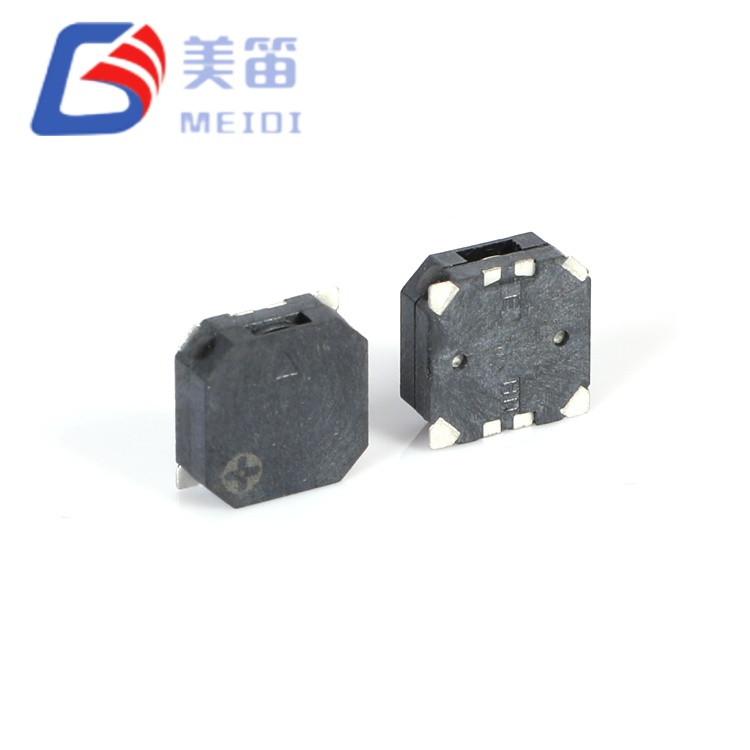

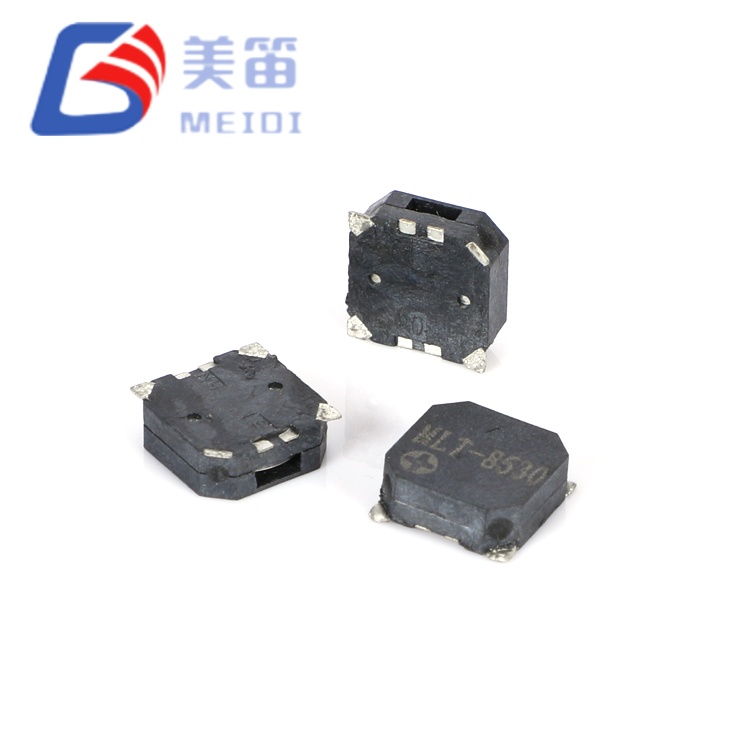

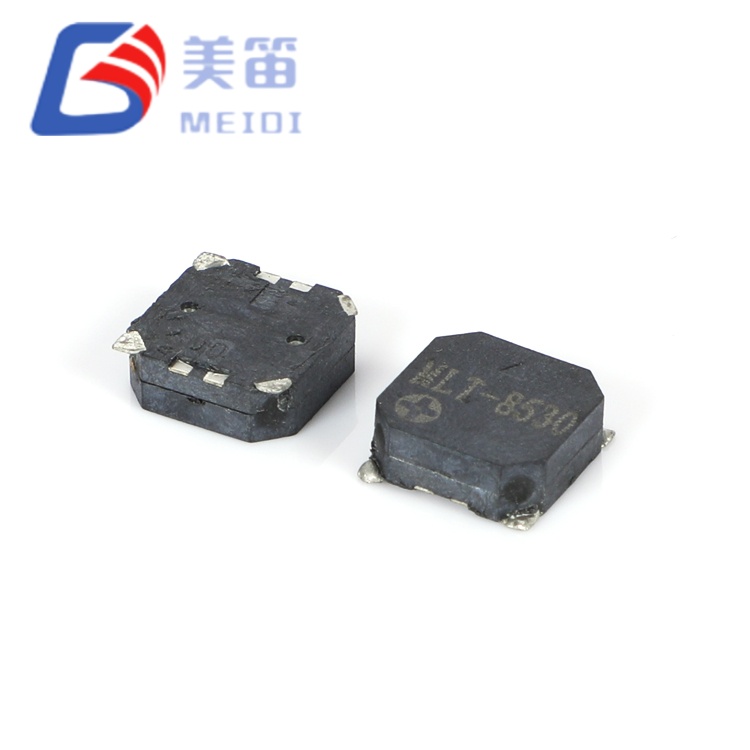

O MLT‑8530‑16R é uma campainha magnética passiva de montagem em superfície de 8,5*8,5*3mm projetada para aplicações onde a saída acústica não pode ser comprometida por restrições de montagem em superfície. Com níveis de pressão sonora medidos de 92,5 a 95,3 dB a 10 cm, este componente se aproxima do desempenho de campainhas magnéticas de passagem muito maiores, ao mesmo tempo que mantém total compatibilidade com SMT – tornando-o adequado para sistemas de alarme industriais, infraestrutura de segurança pública e instalações de alerta de máquinas pesadas.
Fabricado nas instalações da MEIDI em Jiangsu, o MLT‑8530‑16R apresenta uma impedância de bobina de 16±3Ω e frequência ressonante de 2700±200Hz com tolerância de frequência restrita para caráter tonal consistente em todos os lotes de produção. A tensão nominal de 3,6 V (faixa de 2,5 a 4,5 V) suporta sistemas de bateria de íons de lítio e trilhos lógicos de 5 V, enquanto o invólucro preto do LCP suporta soldagem por refluxo a 255°C e opera de -30°C a +70°C. Cada unidade passa por verificação 100% elétrica e acústica, com dados de lote de amostras confirmando valores de SPL que excedem consistentemente 92dB – proporcionando margem substancial acima da especificação mínima de 85dB.
A campainha passiva magnética de montagem em superfície de 8,5 * 8,5 * 3 mm representa a maior campainha eletromagnética SMD da série MLT da MEIDI, empregando um diafragma quadrado de 8,5 mm para maximizar a eficiência da radiação acústica. Em comparação com o MLT‑7525‑16R de 7,5 mm, esta variante de 8,5 mm aumenta a área do diafragma em aproximadamente 28%, traduzindo-se em níveis de pressão sonora mais elevados verificados através de testes de produção – uma vantagem significativa para aplicações onde as margens de audibilidade são críticas.
A arquitetura do transdutor passivo requer um sinal de acionamento CA externo – normalmente uma onda quadrada de 2.700 Hz de uma saída PWM de microcontrolador ou oscilador dedicado. Essa opção de design fornece aos engenheiros de firmware controle completo sobre padrões de alerta, modulação de frequência e dimensionamento de volume baseado em ciclo de trabalho. A impedância da bobina de 16Ω é otimizada para operação nominal de 3,6V, equilibrando o consumo de corrente (≤100mA) com fluxo magnético suficiente para forte excitação do diafragma.
A tolerância de frequência restrita de 2700±200Hz – uma redução de 33% na variação em comparação com as especificações padrão de ±300Hz – garante caráter tonal consistente em todos os lotes de produção. Isto é particularmente importante em instalações com múltiplas unidades, onde o batimento de frequência ou a incompatibilidade de percepção entre dispositivos seriam inaceitáveis, como redes de alarme sincronizadas ou sistemas de evacuação de emergência com múltiplas sirenes.
A altura da cavidade de 3,0 mm proporciona maior volume interno para otimização de ressonância em 2,7 kHz. A faixa estendida de temperatura operacional (-30 °C a +70 °C) e faixa de armazenamento (-40 °C a +85 °C) suportam a implantação em ambientes termicamente exigentes, desde instalações logísticas refrigeradas até gabinetes de equipamentos externos expostos ao sol.
O maior diafragma SMD da série MLT – o invólucro quadrado de 8,5 mm acomoda a área máxima da membrana vibratória, proporcionando a mais alta pressão sonora SMD alcançável
Tolerância de frequência reforçada de ±200 Hz – redução de 33% na variação de lote para lote garante caráter tonal consistente para instalações com várias unidades
Saída medida de 92,5 a 95,3 dB – o desempenho empírico excede a especificação de 85 dB em 7,5 a 10,3 dB, proporcionando espaço acústico substancial
Altura da cavidade estendida de 3,0 mm – o aumento do volume interno melhora a eficiência da ressonância de 2,7 kHz sem expandir a área ocupada
Impedância de 16±3Ω – otimizada para sistemas de íons de lítio de 3,6 V e trilhos lógicos de 5 V com demanda moderada de corrente
Envelope térmico estendido – faixa operacional de -30°C a +70°C supera os limites do consumidor para confiabilidade industrial
| Parâmetro | Valor |
| Tipo de produto | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,6 V (op) |
| Tensão operacional | 2,5 – 4,5 V (op) |
| Saída de som a 10 cm | ≥85dB |
| Corrente Operacional | ≤ 100 mA |
| Frequência Ressonante | 2700±200 Hz |
| Resistência da bobina | 16±3Ω |
| Temperatura operacional | -30 °C ~ +70 °C |
| Temperatura de armazenamento | -40 °C ~ +85 °C |
| Dimensões (C × L × A) | 8,5 × 8,5 × 3,0 mm |
| Peso | 0,5g |
| Material da Habitação | LCP preto |
| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |

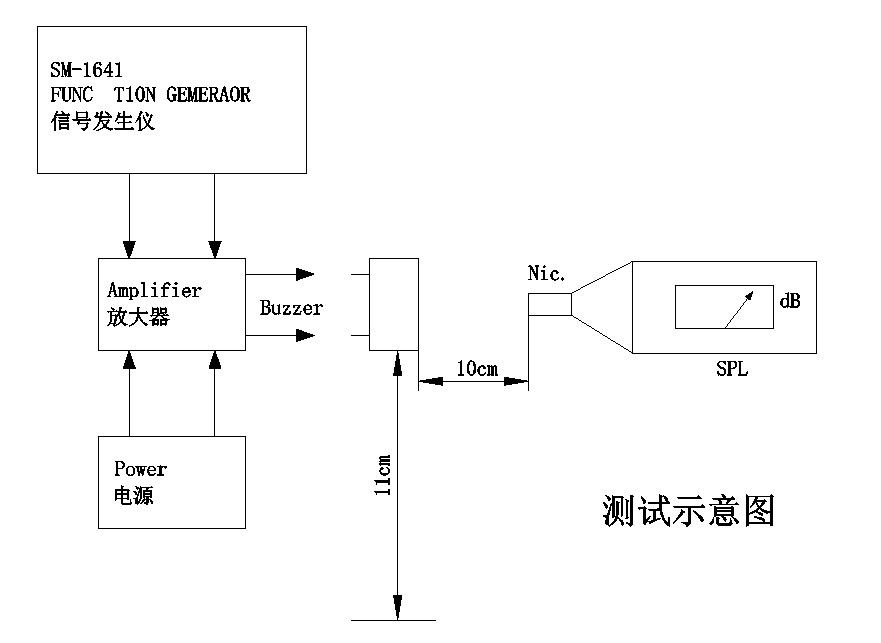

A verificação do lote de produção (n=10) sob condições de teste padronizadas – onda quadrada de 3,6 V, 2.700 Hz, ciclo de trabalho de 50%, medição em campo livre de 10 cm – confirma a seguinte distribuição de desempenho:
| Parâmetro | Mínimo | Máximo | Significar |
| Nível de pressão sonora | 92,5dB | 95,3dB | 93,8dB |
| Corrente Operacional | 70,9 mA | 73,0 mA | 71,9 mA |
| Frequência Ressonante | 2700Hz | 2700Hz | 2700Hz |
| Resistência da bobina | 15,7Ω | 16,4Ω | 16,1Ω |
A margem de saída acústica acima da especificação mínima de 85dB – 7,5dB a 10,3dB – representa um aumento de 2,4× a 3,4× na potência acústica. Esse espaço acomoda queda de tensão, atenuação do gabinete, acúmulo de poeira nas grades e envelhecimento dos componentes durante todo o ciclo de vida do produto. Todas as dez amostras foram testadas precisamente a 2700 Hz, indicando um controle do processo de produção dentro da tolerância de ±200 Hz e próximo da precisão da frequência central.
Sistemas comerciais de alarme interno – notificação sonora em edifícios de escritórios, espaços comerciais e ambientes internos controlados onde são exigidos limites mínimos de SPL; não é adequado para aplicações de segurança contra incêndio que exigem certificação UL/EN 54 sem validação adicional em nível de sistema
Máquinas industriais pesadas – avisos para evitar colisões, movimentos de guindastes e operação de prensas em ambientes que excedem 85dB de ruído ambiente, onde as campainhas padrão são inaudíveis
Infraestrutura de segurança pública e proteção – intrusão de perímetro, controle de tumultos e sistemas de notificação em massa que exigem atenção auditiva imediata
Indicadores do painel de controle marítimo – alertas sonoros em consoles de ponte fechados, equipamentos de navegação e painéis de controle internos com proteção ambiental com classificação IP; não para exposição direta ao clima
Equipamentos industriais em espaços confinados – avisos de proximidade de veículos e alertas de processo em armazéns fechados e ambientes de fábrica
Equipamento de processamento agrícola interno – alertas de operação em máquinas de manuseio, classificação e embalagem de grãos em instalações fechadas
O MLT‑8530‑16R atende a um requisito específico do mercado: alcançar uma saída acústica comparável ao furo passante e, ao mesmo tempo, manter a eficiência da montagem em superfície. Com 8,5×8,5 mm, este componente está entre os maiores sinalizadores eletromagnéticos SMD disponíveis comercialmente, mas permanece substancialmente menor que as alternativas de furo passante de 12 mm ou 16 mm com capacidade SPL semelhante. Para fabricantes comprometidos com processos SMT – seja para redução de custos, eficiência de automação ou otimização do espaço da placa em PCBs multicamadas complexos – este componente elimina a necessidade de comprometer a audibilidade.
A tolerância de frequência reforçada aborda uma consideração sutil, mas significativa, em sistemas de alarme profissionais. Quando várias campainhas operam simultaneamente, as diferenças de frequência criam padrões de batimento audíveis que podem ser percebidos como perturbadores ou ambíguos. A variância reduzida do MLT‑8530‑16R minimiza esse efeito, produzindo um caráter tonal mais coerente e autoritário – um atributo importante para sistemas de notificação de emergência onde a percepção de alerta clara e inequívoca é crítica.
A massa de 0,5g – idêntica à do menor MLT‑7525‑16R, apesar da maior área ocupada – indica uma utilização eficiente do material e sugere resistência à vibração e durabilidade mecânica comparáveis. As classificações de temperatura estendidas apoiam a implantação em ambientes termicamente desafiadores, onde os componentes de consumo falhariam prematuramente.
A MEIDI fabrica o MLT‑8530‑16R em linhas de montagem SMD dedicadas com enrolamento automatizado de bobina, soldagem e ajuste acústico. Nossas instalações em Jiangsu operam sob gestão de qualidade ISO 9001:2015, com controle estatístico de processo aplicado em todas as etapas da produção.
Cada lote de produção passa por uma qualificação abrangente:
Verificação acústica – medição de 100% SPL na tensão nominal; lote de amostra confirma 92,5–95,3dB, excedendo o mínimo de 85dB
Estabilidade de frequência – amostragem estatística a 2700±200Hz; amostras de produção medem consistentemente 2700 Hz, indicando precisão de frequência central
Triagem de resistência da bobina – verificação de 16±3Ω; valores medidos normalmente 15,7–16,4Ω
Armazenamento em alta temperatura – 48 horas a +80±2℃; recuperação total dos parâmetros após estabilização ambiente de 2 horas
Armazenamento em baixa temperatura – 48 horas a -30±2℃; ativação verificada no mínimo de 2,5V
Ciclagem de choque térmico – 5 transições entre -30°C e +80°C com permanência de 30 minutos em cada extremo
Validação de tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)
Resistência à umidade – 48 horas a 50±5℃ / 90–95% UR com recuperação de 2 horas e caracterização elétrica
Resistência ao calor da solda – 250±5°C por 10±0,5 segundos com folga de 2,0 mm entre o corpo e a solda
A documentação de conformidade com RoHS e REACH está disponível mediante solicitação. Os códigos de identificação de lote permitem rastreabilidade total até a data de produção, registros de testes e lotes de matéria-prima.
P1: Como o MLT‑8530‑16R se compara ao MLT‑7525‑16R de 7,5 mm da mesma série?
Ambos os componentes compartilham parâmetros elétricos idênticos (16Ω, 2,5–4,5V, 2700Hz) e a mesma altura de 3,0mm. O MLT‑8530‑16R ocupa uma área quadrada maior de 8,5 mm versus 7,5 mm do MLT‑7525‑16R, com saída acústica correspondentemente mais alta – medida 92,5–95,3dB versus 86–88dB. A decisão de seleção é uma compensação direta entre a disponibilidade de área de PCB e o SPL necessário. Para aplicações onde um espaço maior é aceitável, o MLT‑8530‑16R oferece espaço acústico significativamente maior. Ambos os componentes compartilham compatibilidade de refluxo LCP e a mesma classificação de temperatura estendida.
P2: Qual é o circuito de acionamento recomendado para o MLT‑8530‑16R?

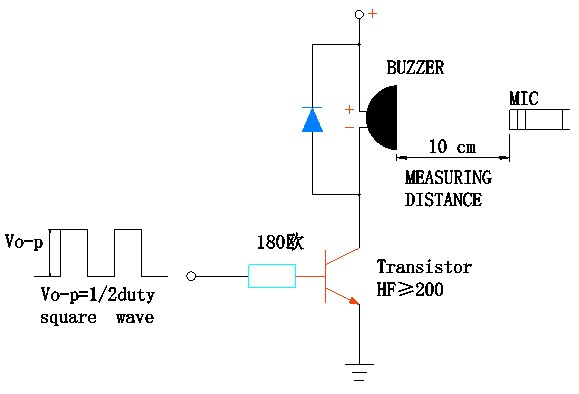

Uma onda quadrada de 2700 Hz com ciclo de trabalho de 50% e amplitude de 3,6 V produz saída acústica máxima. A impedância de 16Ω permite acionamento direto de muitos pinos GPIO do MCU, desde que possam fornecer corrente de pico ≥100mA. Para aplicações onde a corrente GPIO é limitada, um pequeno transistor NPN (por exemplo, 2N3904 ou BC547) com um resistor de base de 1kΩ e um diodo flyback (1N4148) na bobina fornece um driver robusto e de baixo custo. O diodo flyback protege o transistor de picos de tensão indutivos gerados durante a comutação.
P3: O MLT‑8530‑16R pode ser usado em ambientes externos ou propensos à umidade?
O componente em si é classificado para operação sem condensação com umidade relativa de 90 a 95%, de acordo com o teste de resistência à umidade (48 horas a 50 °C / 95% umidade relativa). Contudo, não é hermeticamente selado e não deve ser exposto à umidade direta ou imersão. Para aplicações externas, a campainha deve ser montada dentro de um gabinete com classificação IP com porta acústica apropriada (por exemplo, uma membrana ou labirinto) que permita a transmissão do som e evite a entrada de água. A MEIDI oferece revestimento isolante como uma opção personalizada para pedidos de grande volume – entre em contato com nossa equipe de engenharia para discutir os requisitos de proteção contra entrada.
Q4: Qual é o significado da tolerância de frequência de ±200Hz em comparação com ±300Hz?
A tolerância mais rigorosa representa uma redução de 33% na variação de frequência entre lotes de produção. Em aplicações de unidade única, a diferença é perceptualmente sutil. Em instalações com múltiplas unidades – como painéis de alarme com múltiplas sirenes, sistemas de segurança com anunciadores distribuídos ou projetos acústicos de phased array – a variação reduzida de frequência minimiza padrões de batimento audível que ocorrem quando tons semelhantes interagem. O resultado é um caráter acústico profissional mais coerente que projeta consistência e confiabilidade.
Q5: As variantes personalizadas de frequência ou impedância estão disponíveis para pedidos OEM?
Sim. MEIDI oferece suporte à personalização OEM para pedidos de volume, incluindo frequências ressonantes alternativas (dentro de 2,0–4,0kHz), valores de impedância de bobina personalizados e materiais ou cores de invólucro especializados. As quantidades mínimas de pedido e os prazos de entrega variam de acordo com o escopo da personalização. Entre em contato com nossa equipe de suporte OEM com suas especificações para uma avaliação de viabilidade e cotação.
Q6: Qual é a vida útil operacional esperada sob excitação contínua?
A qualificação padrão inclui 96 horas de operação contínua a 25°C com onda quadrada de ciclo de trabalho de 50% na tensão nominal. Para aplicações de tom contínuo indefinido, a MEIDI recomenda limitar o ciclo de trabalho a 50% ou implementar padrões de alerta intermitentes (por exemplo, 1 segundo ligado, 3 segundos desligado) para reduzir o aquecimento da bobina e prolongar a vida útil. Dados de teste de vida útil estendida para condições operacionais específicas estão disponíveis mediante solicitação – entre em contato com nossa equipe de engenharia de aplicações para informar seu ciclo de trabalho alvo e perfil de temperatura ambiente.
Para documentação técnica completa, recomendações de pegada de PCB, circuitos de driver de referência ou preços por volume, entre em contato com o suporte de engenharia da MEIDI. Amostras de engenharia estão disponíveis para projetos de desenvolvimento qualificados.
Nossa equipe de engenharia de aplicações normalmente responde em um dia útil com orientação sobre perfil de refluxo, notas de integração de gabinete acústico e suporte de projeto adaptado aos requisitos específicos de seu produto.
