Jiangsu Meidifabrica produtos de campainha eletromagnética desde 2011, com foco em componentes acústicos desenvolvimento, otimização do processo de produção e soluções eletrônicas customizadas. A empresa opera instalações de fabricação internas com equipamentos de produção SMD automatizados e acústica dedicada recursos de teste para oferecer suporte a diferentes requisitos de produtos.
Meidi produz aproximadamente 15 milhões de campainhas eletromagnéticas por mês e fornece OEM e ODM serviços que abrangem dimensões do produto, configurações de pinos, parâmetros elétricos e acústicos características. Da comunicação inicial do projeto à verificação do protótipo e produção em massa, a equipe de engenharia trabalha com os clientes para garantir a compatibilidade com seus sistemas eletrônicos.
As campainhas eletromagnéticas passivas SMD são componentes acústicos compactos de montagem em superfície desenvolvidos para dispositivos eletrônicos que exigem controle de som flexível e integração de PCB com economia de espaço. Ao contrário designs de campainha ativa com circuitos de oscilação integrados, esses componentes dependem de unidade externa sinais do circuito host para gerar tons diferentes.
O método de controle externo permite que os engenheiros ajustem a frequência, a duração e os padrões de alerta do som de acordo com configurações de software ou requisitos de circuito. Essa flexibilidade os torna adequados para produtos eletrônicos onde é necessário feedback de áudio personalizado.
As campainhas eletromagnéticas passivas SMD operam através da interação eletromagnética entre a bobina, ímã e diafragma. Quando um sinal alternado é aplicado, o diafragma vibra e produz a saída acústica necessária.
Em comparação com modelos ativos de tom fixo, as estruturas passivas proporcionam maior controle sobre o som características. Os engenheiros podem combinar esses componentes com diferentes circuitos de controle para criar vários sons de notificação, tons de aviso ou sinais de interação do usuário.
Para aplicações que requerem circuitos de acionamento integrados e ativação de tensão direta, os clientes podem considere tambémCampainha ativa magnética SMDprodutos.
O pacote de montagem em superfície permite a colocação direta em placas PCB por meio de montagem SMT automatizada processos. Comparada com componentes com chumbo tradicionais, esta estrutura ajuda a otimizar o componente layout, reduza as etapas de montagem e ofereça suporte a projetos compactos de produtos eletrônicos.
As aplicações típicas incluem:
Jiangsu Meidi oferece suporte à personalização com base nos designs de PCB do cliente e nos requisitos do produto, incluindo dimensões, configurações de pinos, parâmetros acústicos e especificações de embalagem.
Durante o processo de desenvolvimento, os engenheiros avaliam o espaço de instalação, as condições da unidade e o som requisitos para ajudar a selecionar especificações de campainha adequadas. Amostras de protótipo e desempenho a verificação está disponível antes da produção em volume.
Para diferentes requisitos acústicos de montagem em superfície, a Meidi também fornece produtos relacionados, incluindoCampainha SMDe outros componentes acústicos personalizados.
Ao selecionar uma campainha eletromagnética passiva SMD, os engenheiros geralmente consideram:
A avaliação adequada desses parâmetros ajuda a garantir desempenho acústico estável e compatibilidade com o dispositivo eletrônico final.
Jiangsu Meidi fabrica uma ampla gama de produtos acústicos para diferentes aplicações eletrônicas. Os clientes também podem explorar categorias relacionadas, comoCampainha Eletromagnética, Campainha passiva piezoelétrica SMD, e soluções de campainha personalizadas.
P: Qual é a diferença entre uma campainha eletromagnética passiva SMD e uma campainha ativa?
R: Uma campainha eletromagnética passiva requer um sinal de acionamento externo para gerar som, permitindo engenheiros para controlar a frequência e os padrões de som. Uma campainha ativa contém um oscilador interno e produz um tom predefinido quando ligado.
P: A Meidi pode personalizar a resposta de frequência e a configuração dos pinos para designs de PCB específicos?
R: Sim. Meidi fornece serviços de personalização OEM e ODM cobrindo dimensões, configurações de pinos, parâmetros acústicos e estruturas do produto de acordo com os requisitos de aplicação do cliente.
P: Quais indústrias comumente usam campainhas eletromagnéticas passivas SMD?
R: Eles são comumente aplicados em dispositivos inteligentes, produtos IoT, eletrônica médica, sistemas de controle, e outros equipamentos eletrônicos compactos baseados em PCB que requerem feedback sonoro programável.
A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.

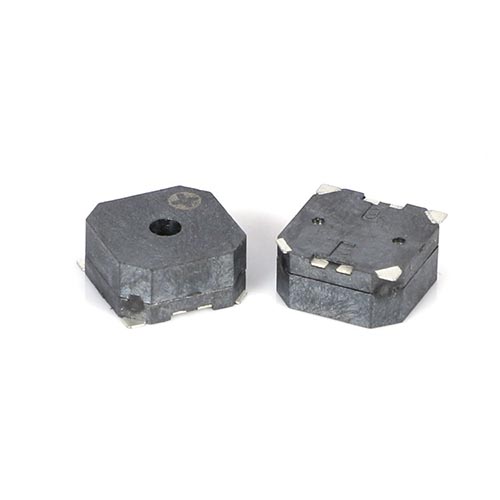

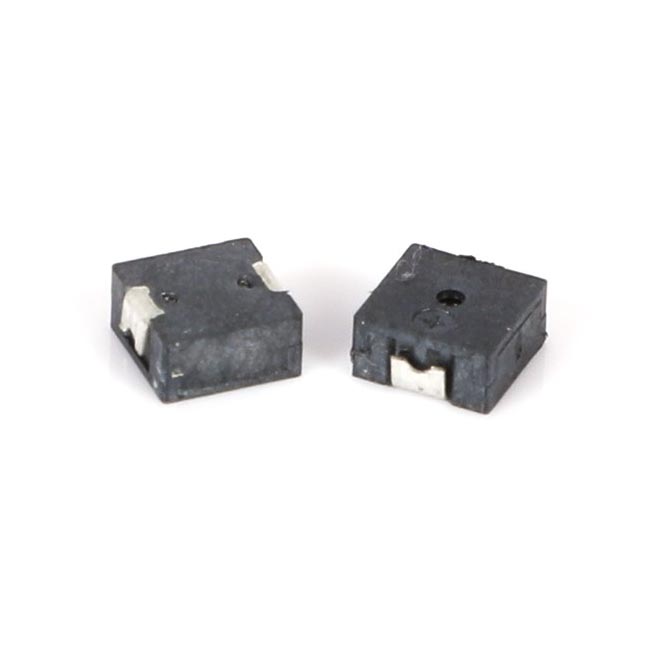

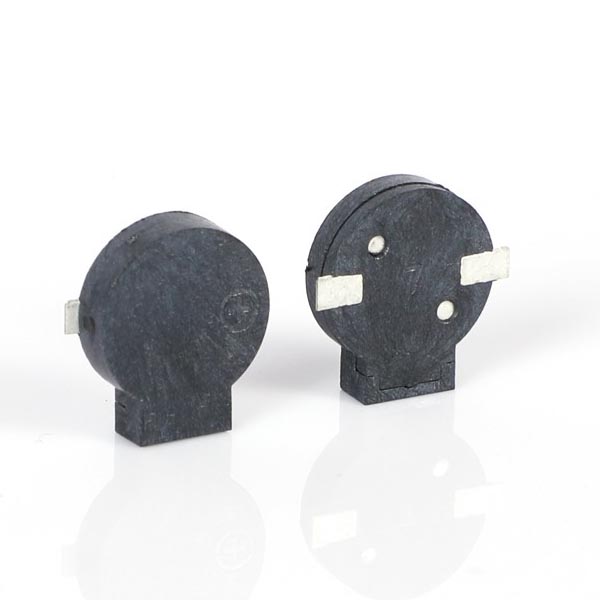

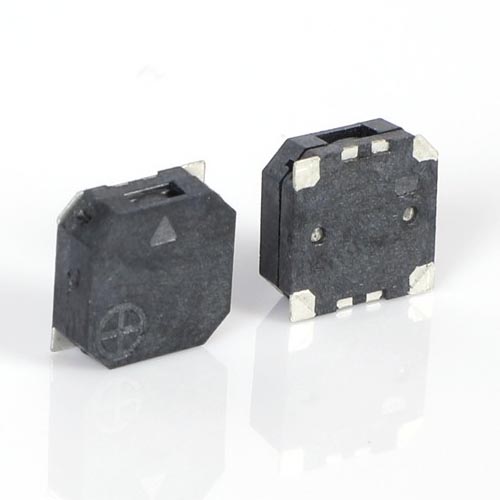

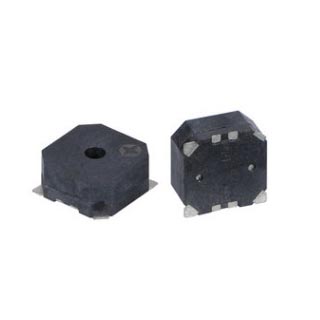

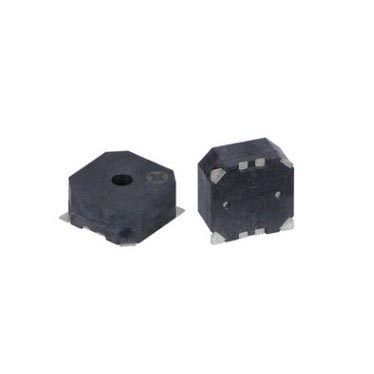

| Modelo | Imagem do produto | Tensão Nominal (Vo-p) | Tensão operacional (Vo-p) | Nível de pressão sonora @10cm (dB) | Corrente operacional (mA) | Impedância da Bobina (Ω) | Frequência Ressonante (Hz) | Temperatura operacional (℃) | Peso (g) | Dimensões (mm) |
| MLT-4020H |
|
3 | 2~4 | ≥65 | ≤80 | 12±3 | 4000±300 | -20~+70 | 0.1 | 4,0×4,0×2,0 |
| MLT-5020 |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0×5,0×2,0 |
| MLT-5020H |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0×5,0×2,0 |
| MLT-5030 |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0×5,0×3,0 |
| MLT-7525-16R |
|
3.6 | 2,5~4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 7,5×7,5×2,5 |
| MLT-7525-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 7,5×7,5×2,5 |

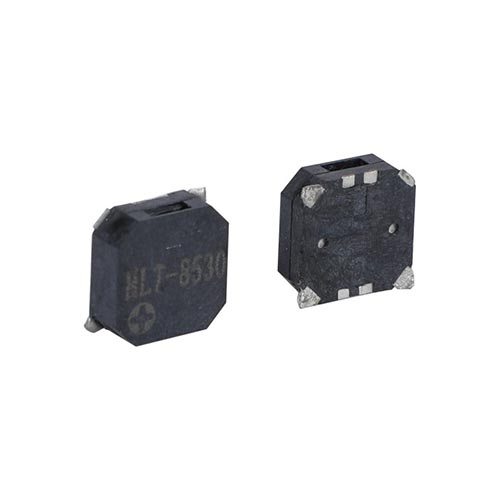

| MLT-8530-16R |
|
3.6 | 2,5~4,5 | ≥85 | ≤100 | 16±3 | 2700±200 | -30~+70 | 0.5 | 8,5×8,5×3,0 |
| MLT-8530-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×3,0 |
| MLT-8530H-16R |
|
3.6 | 2,5~4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×3,0 |
| MLT-8530H-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×3,0 |
| MLT-8540-16R |
|
3.6 | 2,5~4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |
| MLT-8540-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |
| MLT-8540H-16R |
|
3.6 | 2,5~4,5 | ≥85 | ≤80 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |
| MLT-8540H-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |

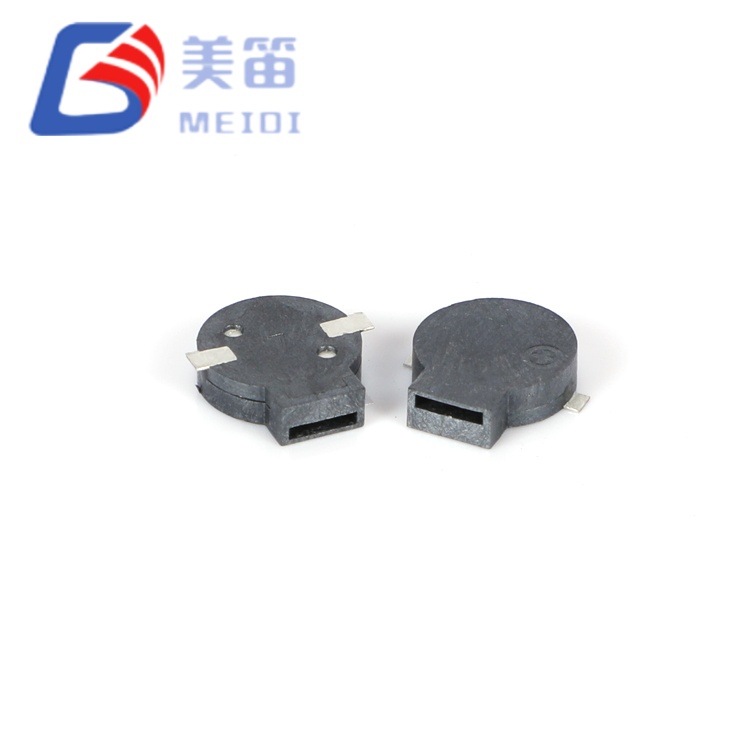

| MLT-9025-16R |
|
3.6 | 2,5~4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×2,5 |
| MLT-9025-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×2,5 |
| MLT-9032-16R |
|
3.6 | 2,5~4,5 | ≥80 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×3,2 |
| MLT-9032-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×3,2 |

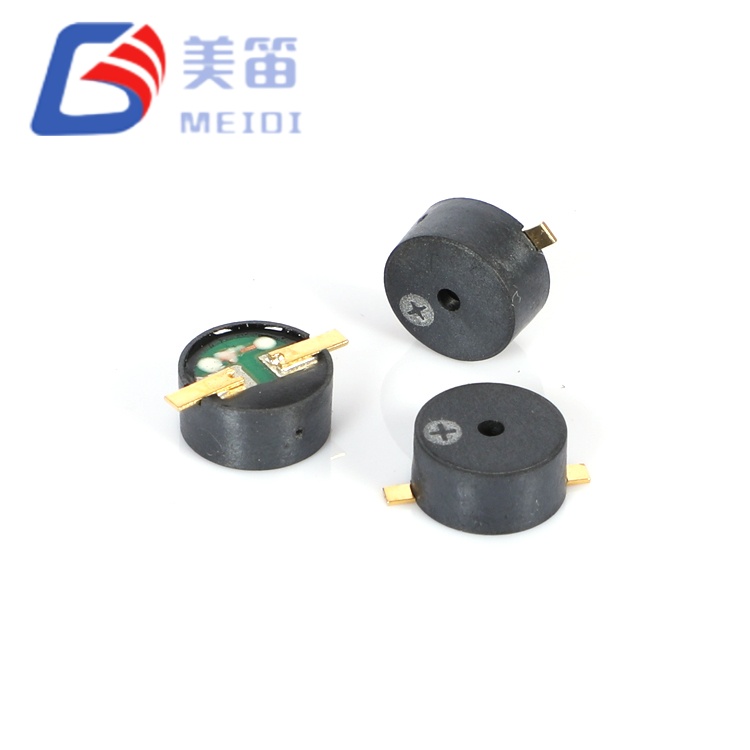

| MLT-9045-16R |
|
3.6 | 2,5~4,5 | ≥85 | ≤80 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×4,5 |
| MLT-9045-32R |
|
5 | 4,5~6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×4,5 |
