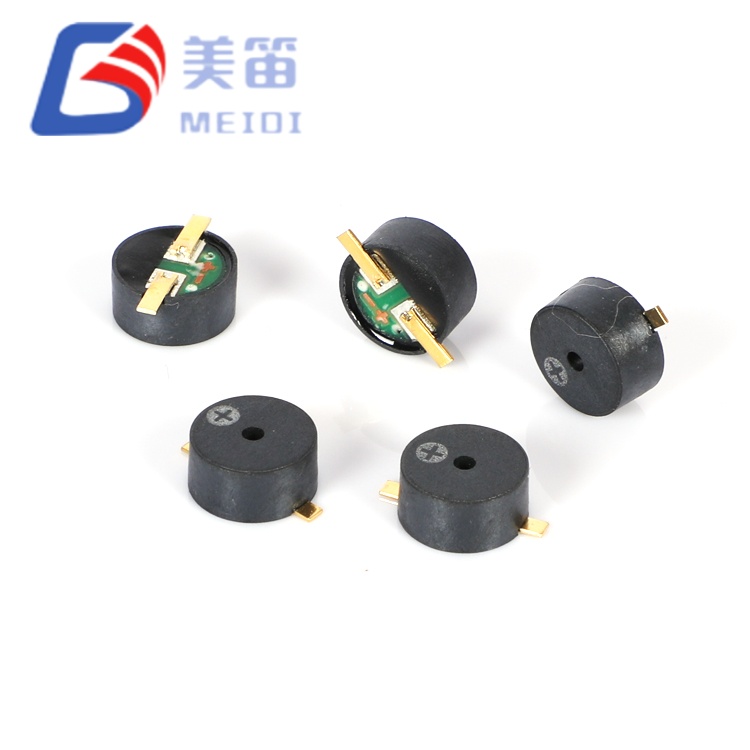

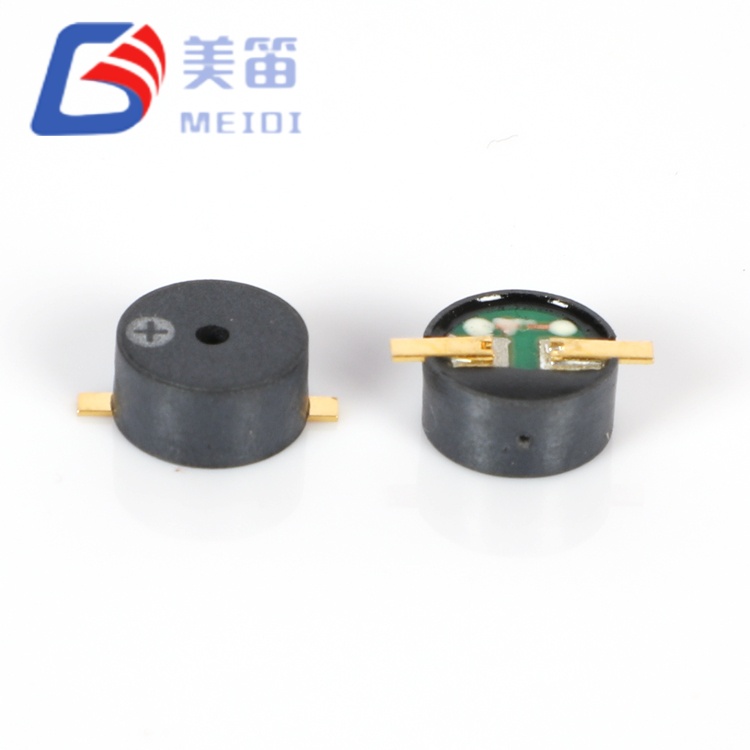

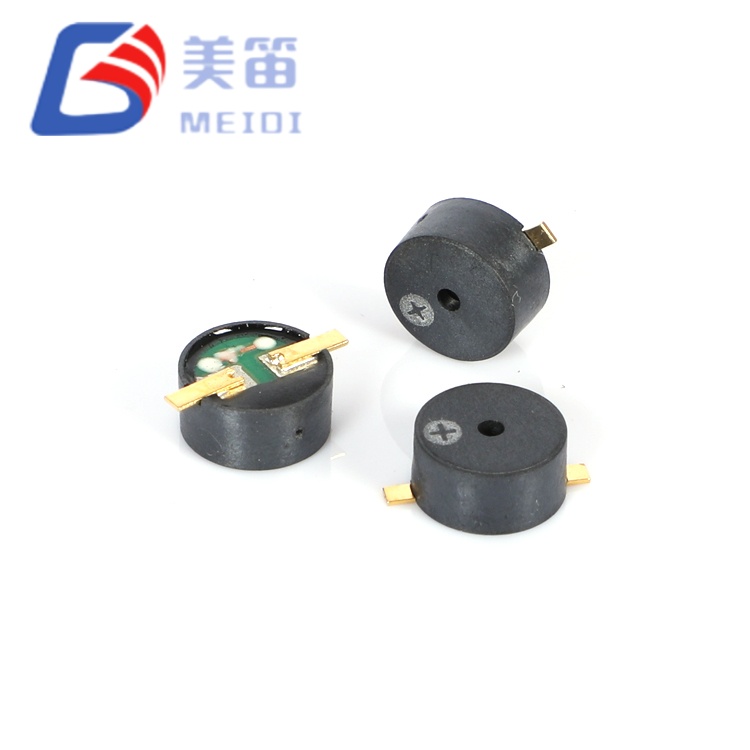

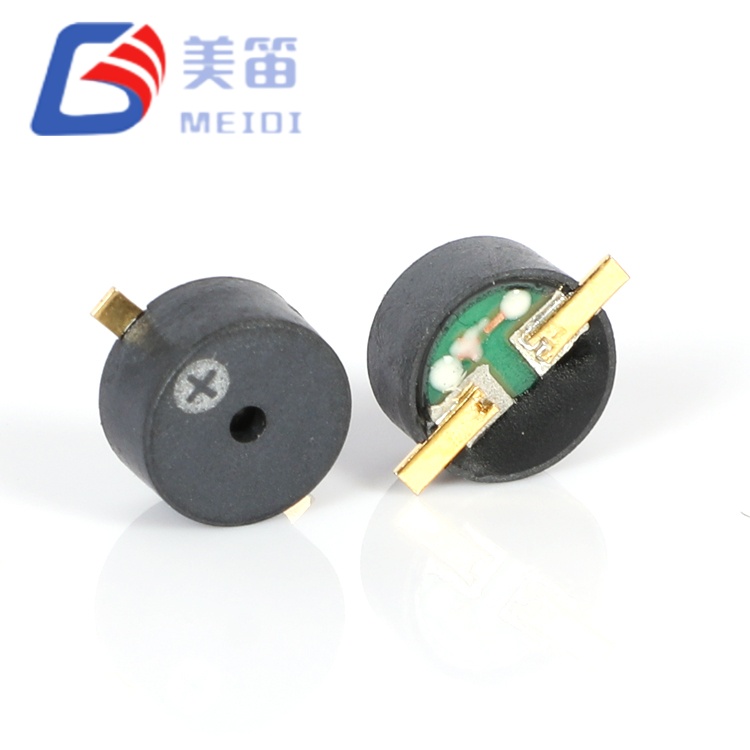

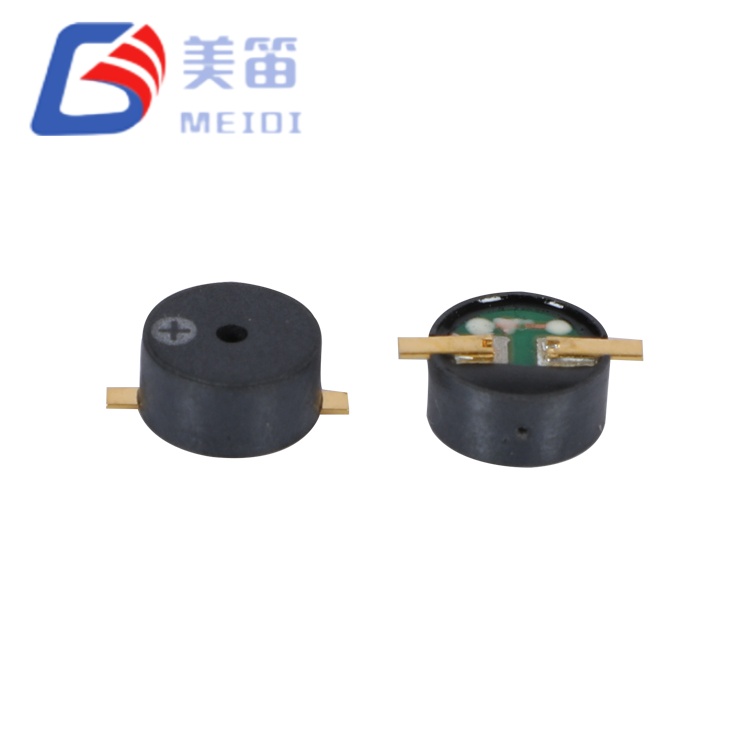

A família de campainhas passivas magnéticas SMD de 9 × 4,5 mm reúne três campainhas eletromagnéticas passivas em um pacote SMD circular de 9,0 mm com uma altura de cavidade de 4,5 mm, a mais profunda na faixa de 9 mm da MEIDI. Duas resistências de bobina padrão cobrem os trilhos de 3,6 V e 5 V, enquanto uma variante F-16R adiciona um anel de cobre ao circuito magnético para maior eficiência acústica no mesmo nível de acionamento. A ressonância comum de 2.700 Hz elimina ruídos de máquinas de baixa frequência, e o invólucro preto do LCP é compatível com soldagem por refluxo sem chumbo.
Diâmetro circular de 9,0 mm com perfil de 4,5 mm — cavidade mais alta da série de 9,0 mm para máxima eficiência de ressonância de baixa frequência
Configuração tripla: modelos padrão de impedância dupla (16Ω / 32Ω) mais variante aprimorada com anel de cobre (F-16R) para densidade de fluxo magnético elevada
Ressonância de baixa frequência de 2700 ± 300 Hz — penetração de ruído ambiente superior versus alternativas de 4 kHz
16R: classificação de 3,6 V, faixa de 2,5–4,5 V, ≤80 mA; 32R: classificação de 5 V, faixa de 4,5–6,5 V, ≤80 mA; F-16R: circuito magnético aprimorado com anel de cobre
Envelope térmico estendido: operação de -30 °C a +70 °C, armazenamento de -40 °C a +85 °C
Invólucro LCP preto compatível com refluxo: classificado para temperatura de pico de 255 ± 5 °C, até 3 passagens
Altura máxima da cavidade na série de 9,0 mm: o perfil de 4,5 mm fornece maior volume de ressonância interna do que alternativas de altura inferior, suportando saída acústica eficiente de 2,7 kHz.
Flexibilidade de configuração tripla: variantes padrão de 16Ω e 32Ω para seleção de arquitetura de tensão, além do modelo aprimorado com anel de cobre F-16R para aplicações que exigem saída acústica máxima em área idêntica.
Aprimoramento magnético do anel de cobre (F-16R): um anel de curto-circuito de cobre no circuito magnético melhora a saída acústica em condições de acionamento equivalentes, reduzindo as perdas por correntes parasitas.
Penetração de ruído de baixa frequência: o centro ressonante de 2.700 Hz tem como alvo a banda de 2–3 kHz, onde a densidade espectral do ruído ambiente industrial diminui, melhorando a perceptibilidade do alerta em ambientes de máquinas pesadas e veículos.
Emparelhamento de impedância com tensão otimizada: 16R para sistemas lógicos/íon de lítio de 3,6 V com consumo ≤80 mA; 32R para ônibus automotivos/industriais de 5V com consumo ≤80 mA; O F-16R mantém impedância de 16Ω com circuito magnético aprimorado para saída superior com potência equivalente.
Armazenamento prolongado em climas frios: a classificação de armazenamento de -40 °C suporta logística ártica, equipamentos de alta altitude e máquinas armazenadas no inverno sem degradação paramétrica.
| Parâmetro | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Tipo de produto | Campainha passiva SMD eletromagnética | Campainha passiva SMD eletromagnética | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,6 V (op) | 5,0 V (op) | 3,6 V (op) |
| Tensão operacional | 2,5 – 4,5 V (op) | 4,5 – 6,5 V (op) | 2,5 – 4,5 V (op) |
| Saída de som a 10 cm | ≥85dB | ≥85dB | ≥ 85 dB (aprimorado) |
| Corrente Operacional | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Frequência Ressonante | 2700±300Hz | 2700±300Hz | 2700±300Hz |
| Resistência da bobina | 16±3Ω | 32±3Ω | 16±3Ω |
| Temperatura operacional | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Temperatura de armazenamento | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

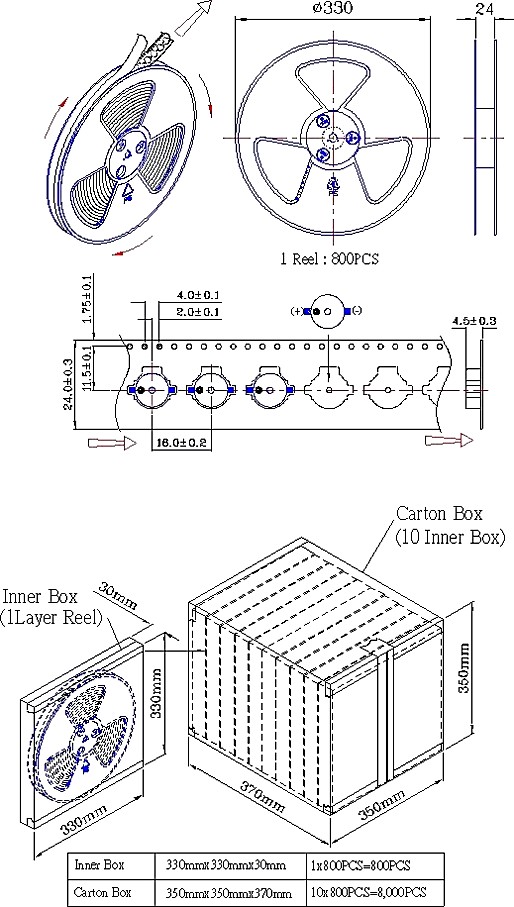

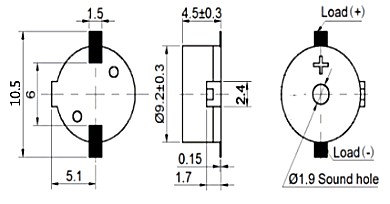

| Dimensões (Diâmetro × A) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Peso | 0,8g | 0,8g | 0,8g |
| Material da Habitação | LCP preto | LCP preto | LCP preto |
| Aprimoramento Magnético | Padrão | Padrão | Anel de Cobre |
| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |
A campainha magnética passiva SMD de 9 × 4,5 mm representa o ápice acústico do portfólio de campainhas SMD circulares de 9,0 mm da MEIDI. O perfil de 4,5 mm – o mais alto da série – oferece 80% mais volume de ressonância interna do que o MLT-9025 de 2,5 mm e 12,5% mais que o MLT-8540 de 4,0 mm, traduzindo-se em eficiência superior de baixa frequência e geração de pressão sonora a 2700 Hz.
A arquitetura de configuração tripla aborda três cenários distintos de aquisição. O MLT-9045-16R (16 ± 3 Ω, 2,5–4,5V) atende projetos alimentados por bateria e baseados em lógica de 3,3V onde a viabilidade de acionamento GPIO direto é priorizada. O MLT-9045-32R (32 ± 3 Ω, 4,5–6,5V) tem como alvo barramentos acessórios automotivos de 5V e saídas de CLP industriais onde a tensão mais alta do trilho reduz a EMI induzida por corrente e as perdas do condutor. O MLT-9045F-16R introduz um aprimoramento magnético de anel de cobre - um anel de curto-circuito condutor integrado ao circuito magnético que suprime as perdas por correntes parasitas na peça polar, aumentando a densidade do fluxo magnético efetivo no entreferro sem aumentar as voltas ou a resistência da bobina.
A variante F-16R fornece saída acústica aprimorada em comparação com o 16R padrão em tensões e correntes nominais equivalentes, devido à maior eficiência do circuito magnético. Para aplicações onde cada decibel é importante – como sistemas de evacuação de emergência, prevenção de colisões de máquinas pesadas ou alertas de segurança marítima – o F-16R fornece um caminho de atualização sem revisar a arquitetura de tensão ou o layout da PCB.
A massa de 0,8 g proporciona estabilidade mecânica sob condições de vibração e choque. Essa estabilidade é crítica em equipamentos de mineração, colheitadeiras agrícolas e chassis de veículos comerciais, onde a vibração sustentada degradaria a consistência da saída em transdutores mais leves. A pegada circular simplifica a modelagem acústica do gabinete em comparação com alternativas quadradas, com padrões previsíveis de radiação sonora radial que facilitam o design da grade e da porta. Solicite amostras de todas as três variantes para avaliar a compatibilidade de tensão e os benefícios do aprimoramento magnético em seu ambiente acústico alvo.
A MEIDI aplica protocolos de confiabilidade uniformes em toda a produção da série MLT. Todas as variantes do MLT-9045 passam por verificação de estresse idêntica:
Triagem de resistência climática - armazenamento de alta temperatura de 48 horas a +80 ± 2 °C, armazenamento de baixa temperatura de 48 horas a -30 ± 2 °C e choque térmico de 5 ciclos (-30 °C ↔ +80 °C, permanência de 30 minutos por extremo)
Validação de tensão mecânica - vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)
Verificação de resistência à umidade — exposição de 48 horas a 50 ± 5 °C/90–95% UR seguida de recuperação ambiente de 2 horas e caracterização elétrica completa
Confirmação da integridade da soldagem — resistência ao calor da solda a 250 ± 5 °C por 10 ± 0,5 segundos (folga entre o corpo e a solda de 2,0 mm), além de conformidade total com o perfil de refluxo
Esses testes são realizados no próprio laboratório de confiabilidade da MEIDI, que apoia o desenvolvimento e validação de todos os componentes acústicos produzidos desde 2011. A fábrica em Jiangsu, China, opera sob um sistema de qualidade certificado pela ISO 9001 e integra moldagem LCP interna, enrolamento automatizado de bobinas e linhas de montagem SMD. Esta integração vertical permite um controle próximo de toda a cadeia de fabricação, desde a inspeção da matéria-prima até o teste acústico final.

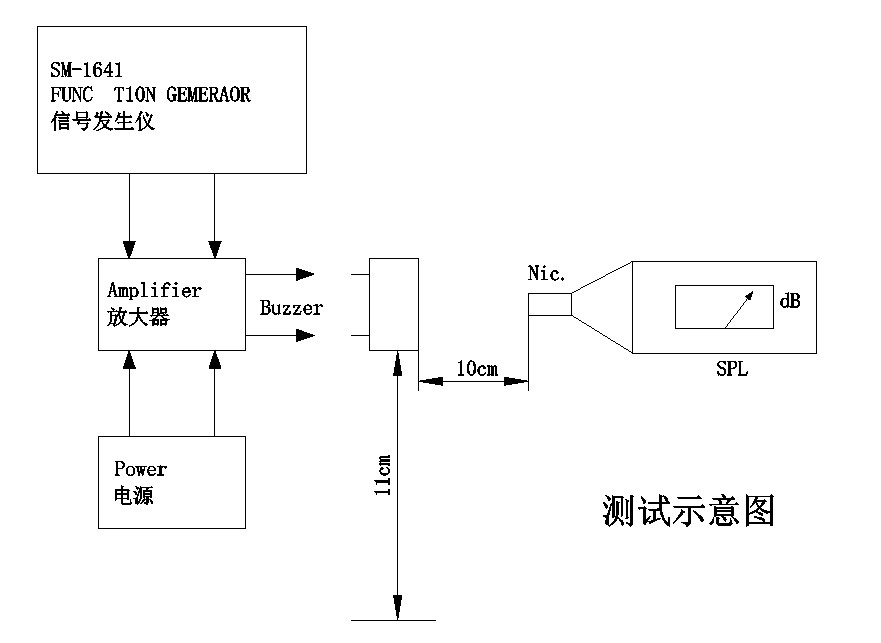

Os resultados dos testes em lote demonstram consistência excepcional em todas as configurações:
| Variante | Faixa SPL (dB) | Faixa de corrente (mA) | Frequência (Hz) | Impedância (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3–71,2 | 2700 (todas as amostras) | 15,2–16,9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (todas as amostras) | 30,4–32,1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3–71,2 | 2700 (todas as amostras) | 15,2–16,9 |
Todos os parâmetros estão fortemente agrupados nas janelas de especificação. Relatórios individuais de testes em lote disponíveis mediante solicitação.
Sistemas de alarme industrial pesado — alertas de parada de emergência, movimento de guindaste e sobrecarga de prensa em siderúrgicas, fundições e forjarias onde o ruído ambiente excede 90 dB e a penetração de baixa frequência é crítica
Cabine e chassi de veículos comerciais — avisos de cinto de segurança, alertas de porta entreaberta e tons de proximidade reversa em caminhões pesados, ônibus e equipamentos de construção com subsistemas regulados de 24 V a 5 V
Operações de mineração e abertura de túneis — detecção de gás, falha de ventilação e alarmes de evacuação em espaços subterrâneos confinados com alta reverberação e interferência de máquinas
Equipamentos de convés marítimo e casa de máquinas – operação de guincho, bomba de esgoto e alertas de supressão de incêndio em ambientes marítimos com alta umidade e vibração
Máquinas de processamento agrícola — alertas de secador de grãos, nível de silo e bloqueio de colheitadeira em condições externas carregadas de poeira com ruído de fundo significativo
Endereço público e transmissão de emergência — notificação sonora de backup em sistemas de PA, intercomunicadores escolares e redes de evacuação de edifícios que exigem consistência tonal confiável
1. Qual é a diferença entre o MLT-9045-16R e o MLT-9045F-16R?
Ambos compartilham parâmetros elétricos idênticos (16 ± 3 Ω, 2,5--4,5V, ≤100 mA) e dimensões mecânicas (9,0 × 4,5 mm). O F-16R incorpora um anel de curto-circuito de cobre no circuito magnético para melhorar a saída acústica com potência de acionamento equivalente. O F-16R é recomendado para aplicações onde a saída acústica máxima é crítica e o modesto custo adicional é justificado pelos requisitos de desempenho.
2. Como o MLT-9045 de 4,5 mm se compara ao MLT-8540 de 4,0 mm e ao MLT-9025 de 2,5 mm?
A altura de 4,5 mm do MLT-9045 oferece maior volume de ressonância interna em comparação com alternativas de perfil mais baixo na série do mesmo diâmetro, suportando eficiência de baixa frequência e saída acústica a 2700 Hz. A desvantagem é a folga do eixo z: o perfil de 4,5 mm requer mais espaço vertical do que alternativas mais estreitas. Selecione o MLT-9025 para gabinetes ultrafinos, o MLT-8540 para espaço livre balanceado e o MLT-9045 para desempenho acústico máximo onde a altura não é restrita.
3. Qual circuito de acionamento é recomendado para cada variante?

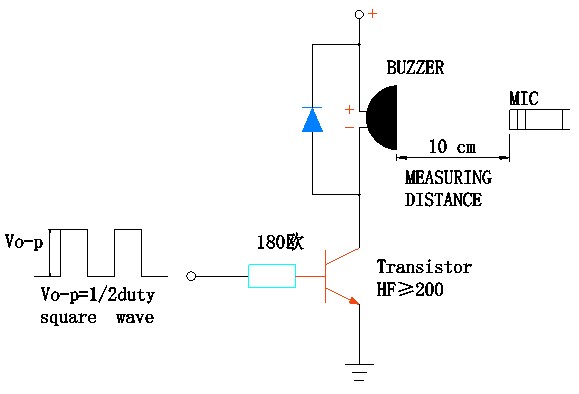

O 16R e o F-16R a 3,6 V consomem ≤100 mA e podem ser acionados diretamente de pinos GPIO MCU capazes (verifique a classificação de corrente do pino ≥100 mA) ou através de uma chave de transistor NPN simples com resistor de base de 180 Ω. O 32R a 5V consome ≤80 mA, mas requer um estágio de driver da lógica de 3,3V; a partir da lógica de 5 V, um resistor de base de 330 Ω com transistor de uso geral (HF ≥ 200) fornece acionamento adequado. Um diodo flyback na bobina é obrigatório para todas as variantes para proteção contra contragolpes indutivos.
4. O MLT-9045 pode substituir campainhas magnéticas de passagem em projetos existentes?
Sim, com revisão do layout da PCB desde o furo passante até os pads SMD. A área circular de 9,0 mm ocupa menos área da placa do que as típicas campainhas de 12 mm, eliminando furos e inserção manual. A saída acústica (≥85 dB, com dados empíricos mostrando 97–99 dB) excede substancialmente muitos equivalentes de furo passante de 12 mm. A principal consideração do projeto é a migração do circuito de acionamento: as campainhas de passagem geralmente operam a 12 V com osciladores internos, enquanto o MLT-9045 requer excitação externa de 2,7 kHz a 3,6 V ou 5 V. Uma saída PWM do microcontrolador ou um oscilador simples substitui o drive auto-oscilante.
5. Estão disponíveis aprimoramentos magnéticos personalizados ou valores de impedância para programas OEM?
Sim. MEIDI oferece suporte à personalização OEM/ODM, incluindo geometrias alternativas de anel de cobre para ajuste de frequência específica, valores de impedância intermediária (20–24 Ω para arquiteturas de tensão dividida), frequências ressonantes modificadas (faixa de 2,0–3,5 kHz), cores de caixa alternativas para identificação visual e embalagens personalizadas de fita e bobina. Aplicam-se quantidades mínimas de pedido e prazos de entrega. Entre em contato com nossa equipe de vendas para discutir requisitos específicos e solicitar um orçamento para configurações personalizadas.
Entre em contato com a MEIDI para obter cotações competitivas, amostras gratuitas de engenharia de todas as três variantes do MLT-9045 e suporte OEM/ODM dedicado. Nossa equipe de aplicações pode ajudar na avaliação de circuito magnético de anel de cobre, otimização de circuito de acionamento de 3,3 V/5 V e integração acústica para perfis de gabinetes industriais pesados e de veículos.
