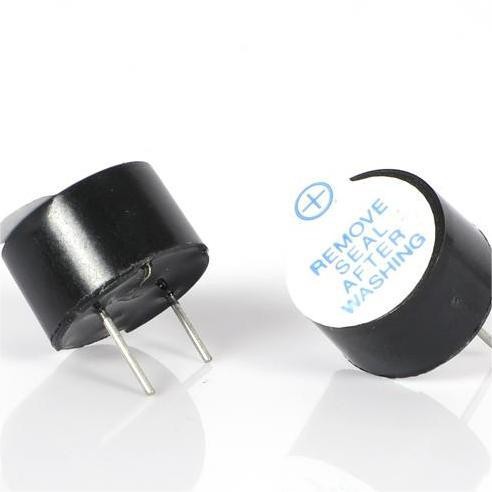

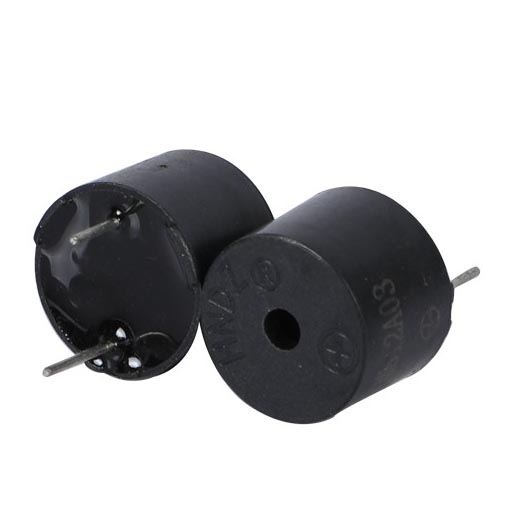

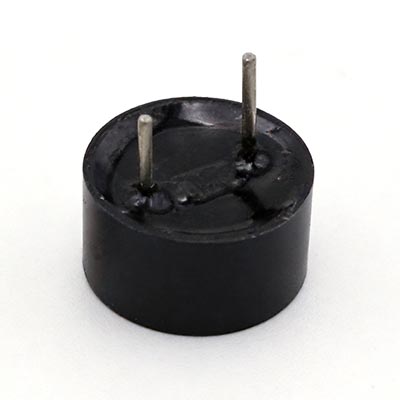

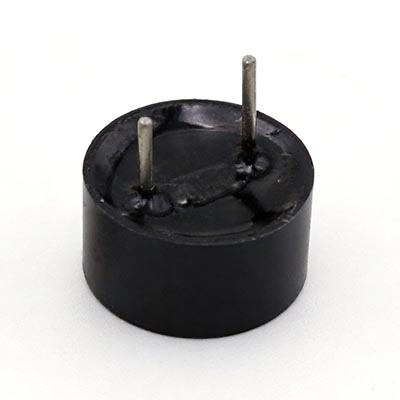

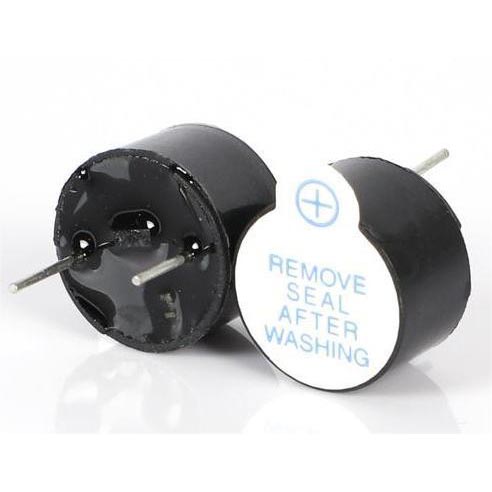

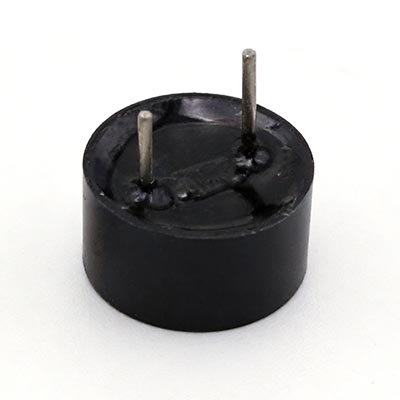

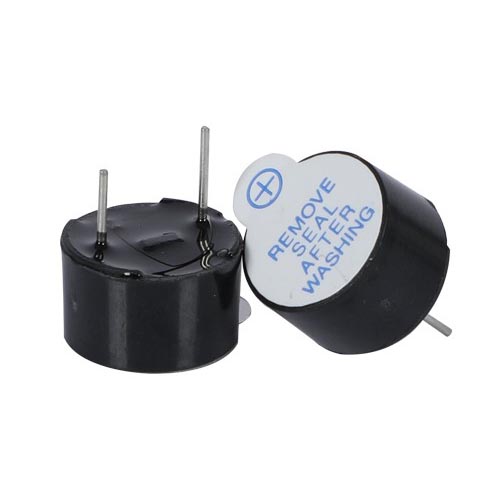

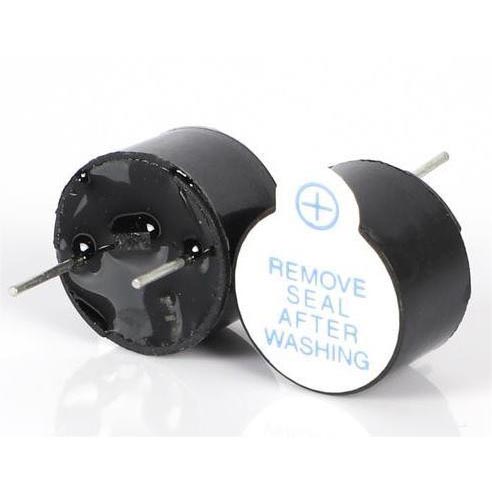

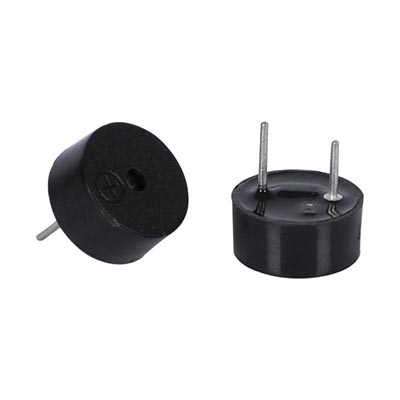

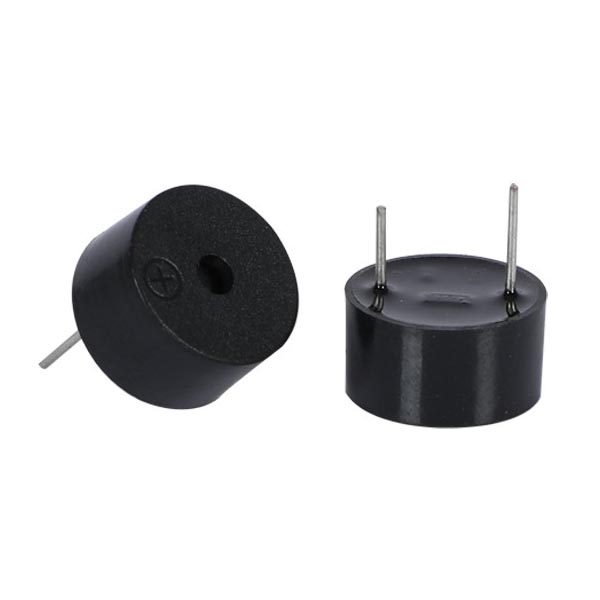

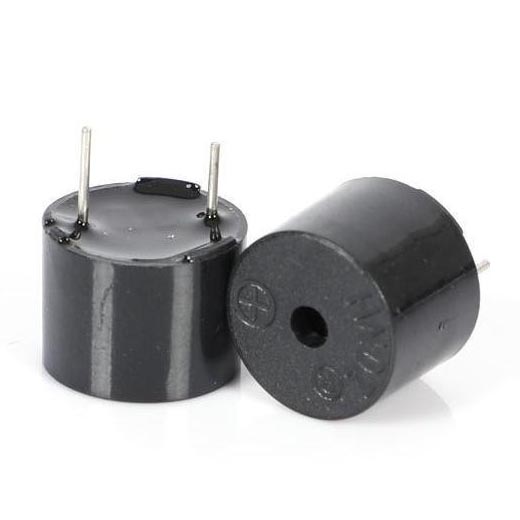

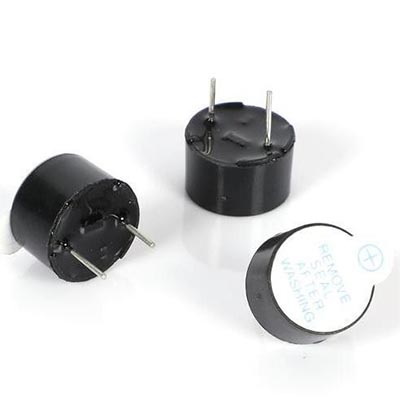

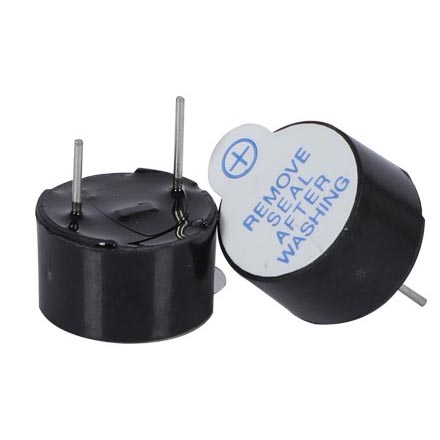

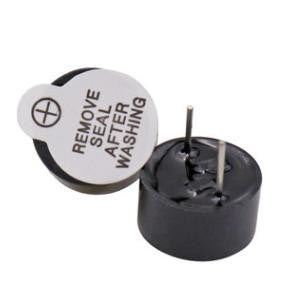

Uma campainha magnética ativa contém uma bobina, um ímã permanente, um diafragma ferromagnético, e um circuito oscilador em uma única unidade independente. Quando uma tensão DC dentro de seu faixa nominal é aplicada, os componentes eletrônicos integrados interrompem automaticamente a corrente da bobina na frequência ressonante mecânica, fazendo com que o diafragma vibre e emita um som constante tom. Nenhum gerador de sinal externo, saída PWM do microcontrolador ou driver adicional estágio é necessário. Este comportamento plug-and-sound torna a campainha magnética ativa um escolha frequente para equipamentos onde um alerta de frequência fixa é tudo o que é necessário e a simplicidade do circuito é uma prioridade.
O oscilador integrado é sintonizado no ponto ressonante do diafragma e da bobina montagem, que normalmente fica entre 200 Hz e 3 kHz. Porque a mudança acontece na própria campainha, o sistema host só precisa fornecer um DC limpo fornecimento. Isto elimina a necessidade de um temporizador periférico no microcontrolador e reduz a complexidade do firmware. Em comparação, umCampainha passiva magnéticarequer uma onda quadrada externa ou sinal PWM na frequência ressonante para gerar som, dando ao designer controle sobre o tom e o volume, mas ao custo de custos extras circuito de acionamento. Em situações onde o mesmo barramento CC já alimenta outra lógica, uma campainha ativa pode ser conectada diretamente, às vezes com apenas um resistor em série para limitação de corrente.
As campainhas ativas magnéticas são fabricadas para tensões nominais como 1,5V, 3V, 5V, 12V e 24V CC. A tensão nominal determina a impedância da bobina e a nível de pressão sonora resultante, que normalmente fica entre 80dB e 100dB em 10cm. O consumo de corrente está normalmente na faixa de 10mA a 50mA, com maior corrente geralmente correspondendo a uma saída mais alta. A frequência ressonante é fixa pelo projeto mecânico e não pode ser alterado em campo, embora vários variantes de padrão de tom (contínuo, pulsado ou alternado) podem ser especificadas em a hora do pedido. Para aplicações que exigem montagem em superfície, um Campainha ativa magnética SMDoferece a mesma auto-oscilação comportamento em um pacote compatível com refluxo.
Essas campainhas aparecem em uma ampla gama de produtos que precisam de um dispositivo confiável, indicador sonoro de baixo custo. Eletrodomésticos, como aparelhos de ar condicionado, fornos de micro-ondas e máquinas de lavar usam-nos para feedback de pressionamento de tecla e alertas de fim de ciclo. Painéis de alarme de segurança e detectores de fumaça dependem de sua tom alto e direto para sinalizar perigo. No ambiente automotivo, portas abertas avisos e lembretes de cinto de segurança geralmente empregam campainhas magnéticas ativas porque eles podem operar diretamente a partir de um trilho de bateria de 12 V sem sinal adicional condicionamento. Equipamentos industriais, incluindo fontes de alimentação e programáveis controladores lógicos, também integra esses componentes para fornecer falha local indicação.
A MEIDI fabrica campainhas magnéticas ativas em linhas de montagem dedicadas que combinam enrolamento automatizado de bobina, inserção de ímã, soldagem de diafragma e acessório PCB do oscilador. Cada unidade passa por uma verificação acústica de fim de linha que registra nível de pressão sonora, frequência de ressonância e consumo de corrente, com os dados retidos para rastreabilidade do lote. O sistema de qualidade ISO9001 também requer amostragem periódica para ciclagem de temperatura, resistência à umidade, e durabilidade do calor da solda, garantindo desempenho de campo consistente em volumes de produção. Para clientes que precisam de um padrão de tom personalizado, um comprimento do cabo ou uma impedância específica da bobina, a equipe de engenharia pode ajustar o projeto e fornecer amostras de caracterização antes da produção principal.
Posso alterar a frequência de uma campainha magnética ativa depois de construída?
Não. A frequência de ressonância é determinada mecanicamente pelo diafragma e pela bobina montagem e não pode ser ajustado externamente. Se uma saída de frequência variável for necessário, umCampainha passiva magnéticaacionado por um microcontrolador O sinal PWM seria uma escolha mais adequada.
Uma campainha magnética ativa funciona com uma fonte CC flutuante?
O oscilador interno espera uma tensão DC relativamente estável dentro do faixa de operação especificada. Grandes oscilações de tensão, ondulação ou polaridade reversa pode causar operação irregular ou danos permanentes. Um capacitor de desacoplamento simples e um diodo em série para proteção contra polaridade reversa são adições comuns ao entrada de energia.
Qual é a diferença entre uma campainha magnética ativa e uma campainha piezoelétrica ativa?
Ambos são auto-oscilantes e requerem apenas uma alimentação CC, mas usam diferentes tecnologias de transdutores. Uma campainha magnética ativa produz uma frequência mais baixa, tom mais quente e pode operar com tensões muito baixas. UmCampainha Piezoelétrica Ativagera um som mais agudo e nítido som e normalmente consome menos corrente. A escolha depende do tom desejado caráter, orçamento de energia e acústica do gabinete.
A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.
| Modelo | Imagem do produto | Tensão nominal (VCC) | Tensão operacional (VCC) | Nível de pressão sonora @10cm (dB) | Corrente operacional (mA) | Frequência Ressonante (Hz) | Temperatura operacional (℃) | Peso (g) | Dimensões (mm) |

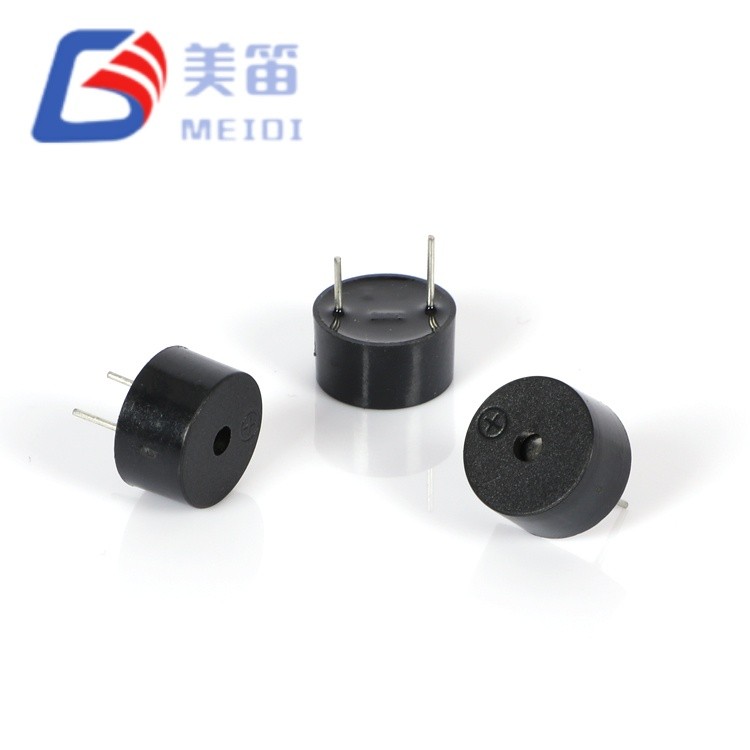

| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |

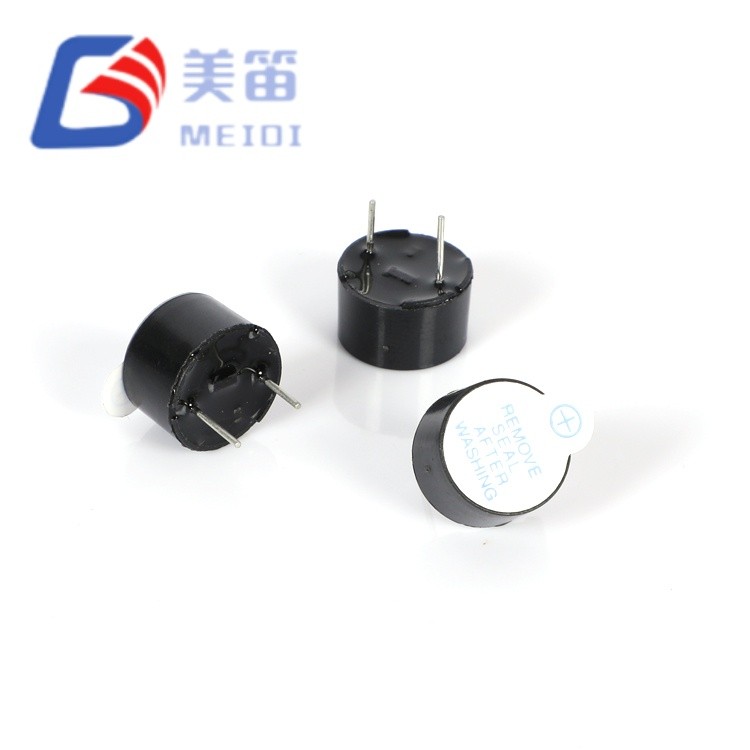

| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-24B |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×7,5 |

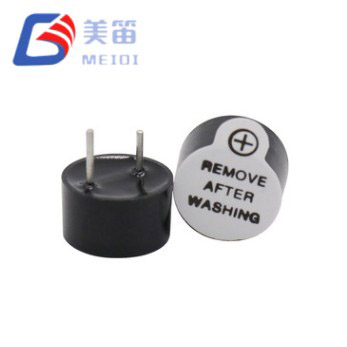

| HNB09A12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.75 | Ø9,0×5,5 |
| HNT-9042-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9650-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |

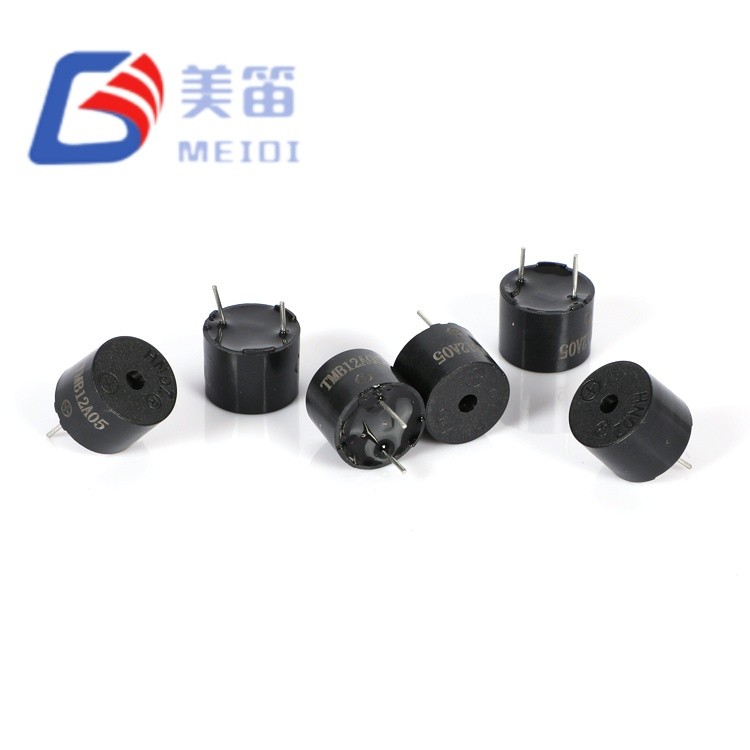

| TMB12A03 |
|
3 | 2~5 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |

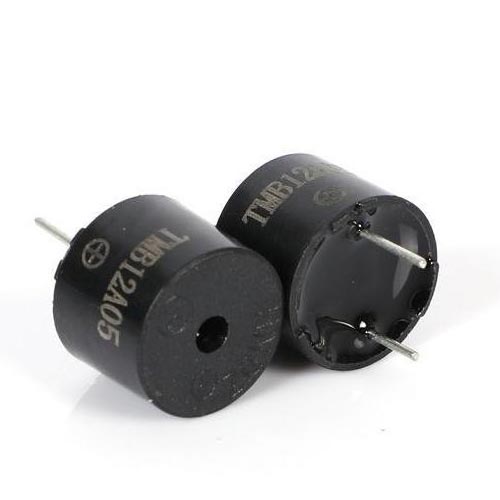

| TMB12A05 |
|
5 | 3~7 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |

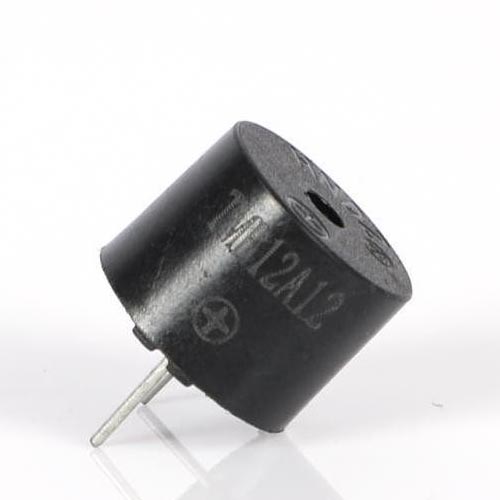

| TMB12A12 |
|
12 | 8~16 | ≥88 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A24 |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
