Campainha ativa eletromagnética 9650

Seção Herói

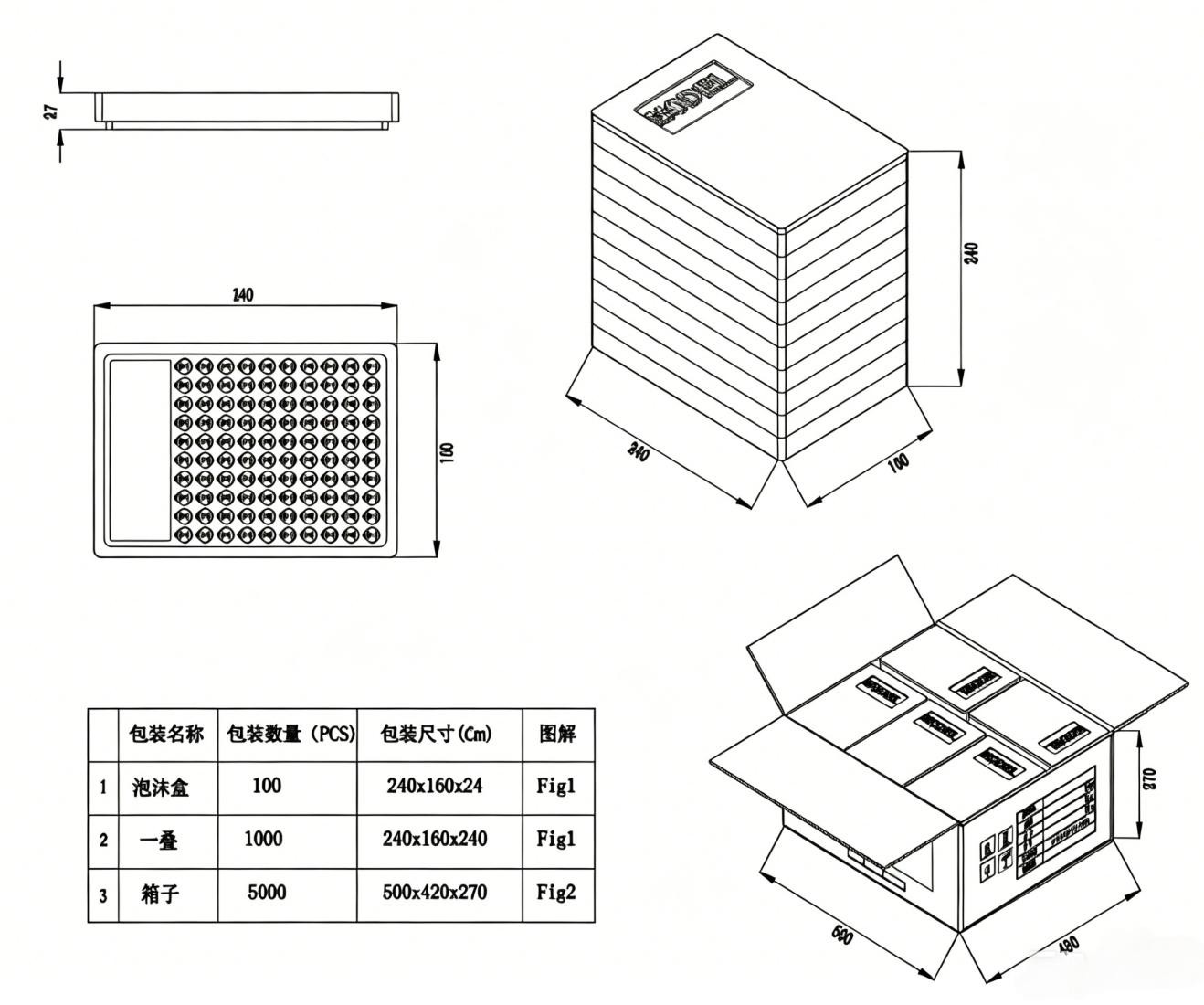

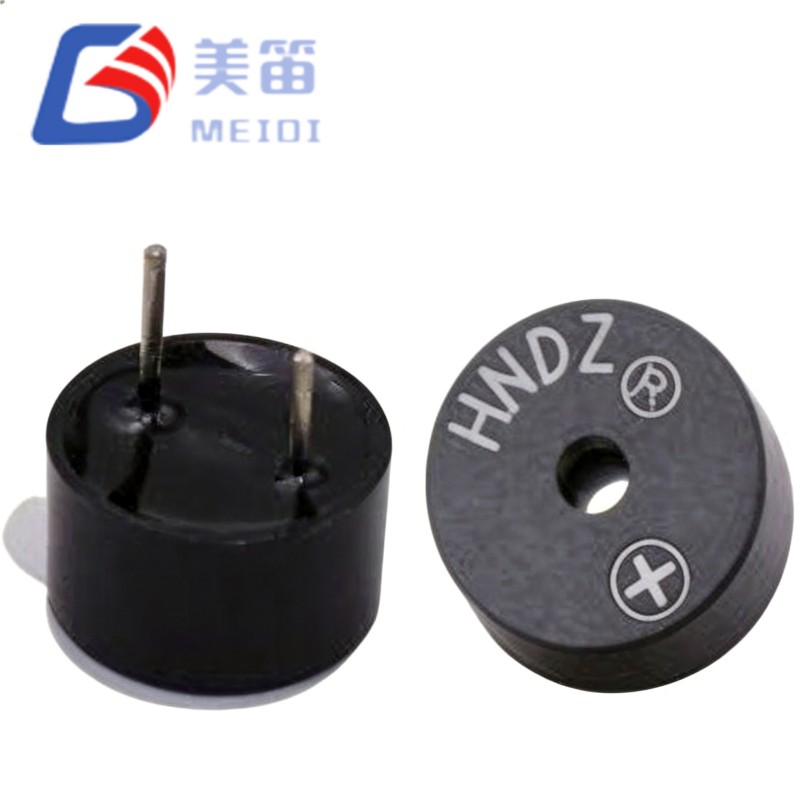

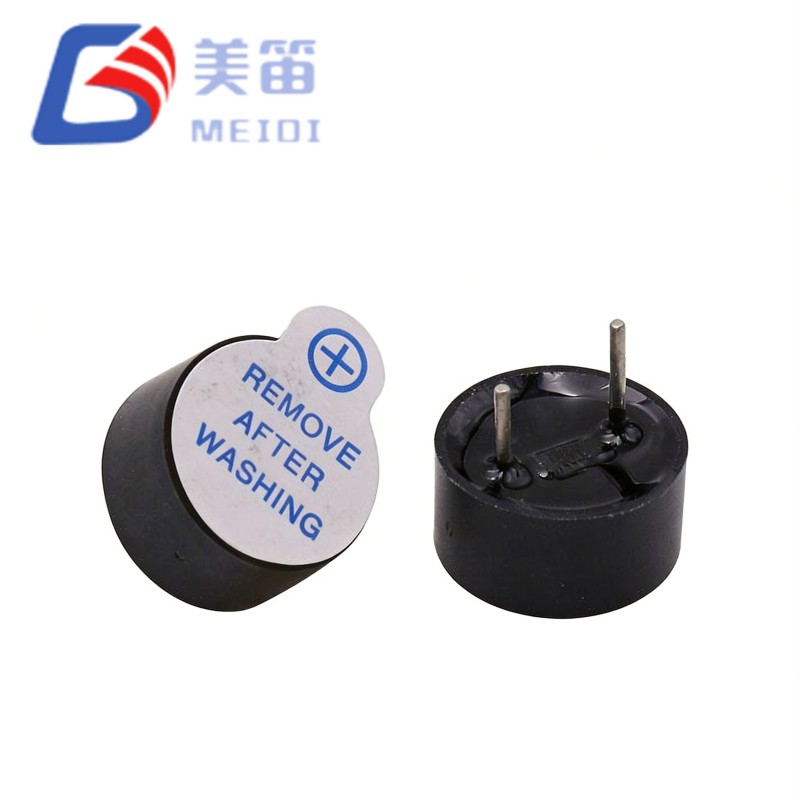

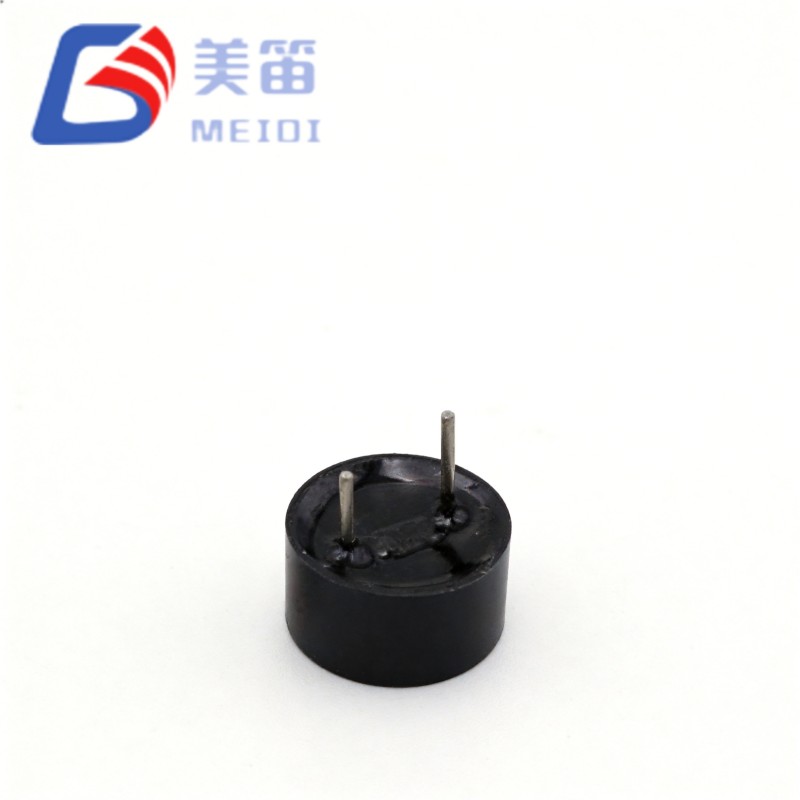

Campainha ativa eletromagnética compacta multitensão através de orifício MEIDI com circuito de acionamento integrado:

Três variantes de tensão – 3V (1,5–4,5V), 5V (3–7V) e 12V (8–16V) – compartilhando a mesma especificação de frequência de ressonância de 2700 ± 300 Hz

Circuito oscilador integrado – aplicação DC gera saída de tom fixo sem PWM externo ou gerador de sinal

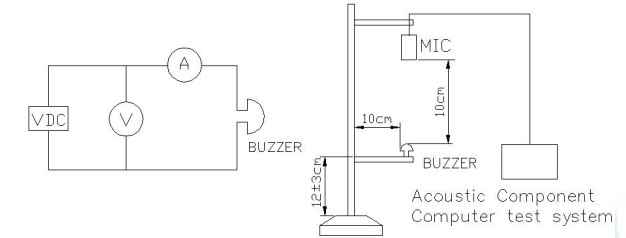

≥85 dB de pressão sonora a 10 cm — mínimo especificado em todas as três variantes nas respectivas tensões nominais

Carcaça PBT preta; temperatura de operação -20 °C a +70 °C, temperatura de armazenamento -30 °C a +80 °C

Montagem através de furo com configuração de pino polarizado

Guia de seleção de séries

Principais recursos

O oscilador integrado elimina acionamento externo — a aplicação de tensão CC gera um tom fixo de 2.700 ± 300 Hz sem PWM externo, microcontrolador ou gerador de sinal

Três níveis de tensão – variantes de 3 V, 5 V e 12 V permitem a seleção com base no trilho de tensão do sistema disponível

Montagem em furo passante polarizado – a marcação de polaridade do pino indica a orientação correta

Carcaça PBT preta para montagem industrial — compatível com soldagem por onda a 255 ± 15 °C e soldagem manual a 360 ± 10 °C conforme especificação

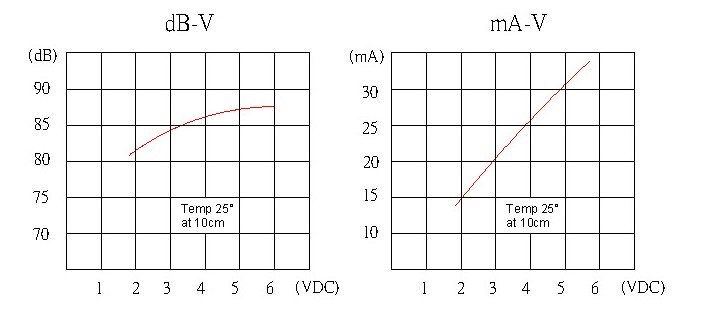

Consumo de corrente ≤ 30 mA na tensão nominal — corrente operacional máxima especificada

Frequência ressonante de 2700 ± 300 Hz — frequência central especificada com tolerância definida

Aplicações Típicas

As seguintes aplicações são identificadas apenas com base na análise de adequação dos parâmetros. Nenhuma certificação automotiva, médica ou de segurança está implícita. Entre em contato com a MEIDI para validação específica da aplicação e confirmação de conformidade.

Sistemas de alarme de painel de controle industrial — indicação de falha e alertas de emergência em gabinetes de CLP, acionamentos de motor e sistemas de controle de processo onde trilhos lógicos de 12 V, 5 V ou 3,3 V estão disponíveis

Painéis de segurança e controle de acesso — detecção de intrusão, abertura forçada de portas e sinalização sonora de alarme de incêndio; A variante de 3 V pode ser adequada para painéis sem fio alimentados por bateria, a variante de 12 V corresponde às tensões padrão do barramento de segurança

Distribuição de energia e equipamentos elétricos — alarmes de disparo de disjuntores, avisos de sobrecarga de transformadores e indicação de status de comutadores

Maquinário de automação de fábrica — alertas de falhas CNC, avisos de parada de transportadores e sinalização de status de células robóticas

Interfaces de eletrodomésticos comerciais — indicação de fim de ciclo em máquinas de lavar louça industriais, equipamentos de lavanderia e máquinas de venda automática

Reparo e reforma de equipamentos legados — potencial candidato à substituição de campainhas ativas de passagem existentes; verifique a compatibilidade e as dimensões dos pinos em relação à peça original antes de usar

Por que escolher esta série

Solicite uma amostra para avaliar a pressão sonora, o consumo de corrente e a compatibilidade dos pinos em sua aplicação de destino.

Perguntas frequentes

1. Como seleciono entre HNT-9650-03, HNT-9650-05 e HNT-9650-12?

A seleção depende da tensão de alimentação CC disponível. O HNT-9650-03 (1,5–4,5V) é adequado para sistemas lógicos de 3,3V e projetos de microcontroladores de baixa tensão. O HNT-9650-05 (3–7 V) combina lógica industrial de 5 V e tensões de controle de dispositivos padrão. O HNT-9650-12 (8–16 V) foi projetado para barramentos de controle industrial de 12 V e fontes de alimentação de sistemas de segurança. Todas as três variantes compartilham a mesma especificação de frequência de ressonância de 2700 ± 300 Hz e a mesma especificação de pressão sonora mínima.

2. Posso usar o HNT-9650-03 em um sistema de 5V ou o HNT-9650-12 em um sistema de 24V?

Não recomendado. A tensão operacional máxima do HNT-9650-03 é 4,5V; aplicando riscos de 5V excedendo a faixa operacional especificada. A tensão operacional máxima do HNT-9650-12 é 16V; aplicar 24 V corre o risco de danificar a bobina. Para sistemas com tensões fora das faixas operacionais especificadas, use um regulador de tensão ou resistor em série para colocar a tensão aplicada dentro dos limites nominais da variante. Entre em contato com a MEIDI para recomendações específicas de circuitos.

3. Qual é a diferença entre campainhas ativas e passivas e por que escolher as ativas?

Uma campainha ativa contém um circuito oscilador integrado que gera som quando a tensão CC é aplicada. Uma campainha passiva requer um sinal CA externo (normalmente onda quadrada ou PWM) na frequência de ressonância para produzir som. O design ativo da série MEIDI HNT-9650 elimina a necessidade de circuitos de acionamento externos, geração de PWM ou envolvimento de microcontrolador.

4. O pino da série HNT-9650 é compatível com outras campainhas com furo passante de 9 mm ou 12 mm?

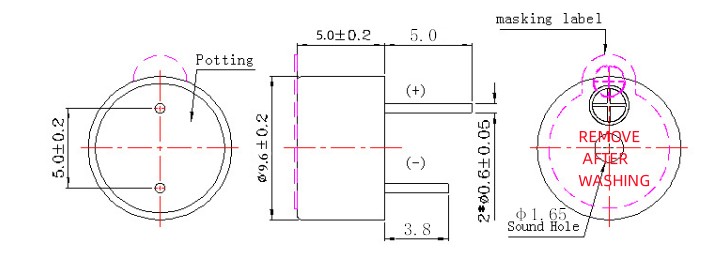

O HNT-9650-03 e o HNT-9650-12 apresentam corpo com 9,6 mm de diâmetro; o HNT-9650-05 possui corpo com 9,0 mm de diâmetro. Para substituição direta de campainhas de passagem existentes, verifique o diâmetro, passo e polaridade do pino em relação ao layout original da PCB. Entre em contato com a MEIDI para verificação de referência cruzada com números de peça legados específicos.

5. Qual processo de soldagem é recomendado para a Série HNT-9650?

A especificação do produto identifica a soldagem por onda (255 ± 15 °C, 4–6 segundos) e a soldagem manual (360 ± 10 °C, 2–5 segundos) como os processos recomendados, indicados com símbolos ★. A soldagem por refluxo é permitida (pico de 245 ± 15 °C, 3 segundos, pré-aquecimento de 180 °C 40–70 segundos) com um máximo de 3 passagens. O material do invólucro PBT é selecionado para compatibilidade com esses perfis de temperatura. Para montagem automatizada de alto volume, a soldagem por onda é o método recomendado. Para reparos e trabalhos de protótipo, a soldagem manual é aceitável dentro dos limites de temperatura e tempo especificados.
