Circuito de acionamento integrado — aplica tensão CC diretamente; não é necessário oscilador externo, temporizador PWM ou transistor de driver
Arquitetura de cavidade estendida de 7,5 mm – volume interno 15% maior do que equivalentes de 6,5 mm aumenta a eficiência de ressonância de Helmholtz e o pico de SPL
Saída de 89,6–93,2 dB verificada empiricamente – média amostral de 91,5 dB, fornecendo SPL 1,1 dB mais alto do que variantes compactas com consumo de corrente comparável
Ampla faixa operacional de 2–5 V — abrange curvas de descarga de íons de lítio (3,0–4,2 V), lógica regulada de 3,3 V e tolerância transiente de 5 V
Corrente ≤30 mA a 3 V — a conversão eficiente de energia da geometria de cavidade estendida permite uma saída mais alta sem aumento da carga de energia
Carcaça PBT preta — classificada para soldagem por onda de 255 °C e operação contínua de -20 °C a +70 °C

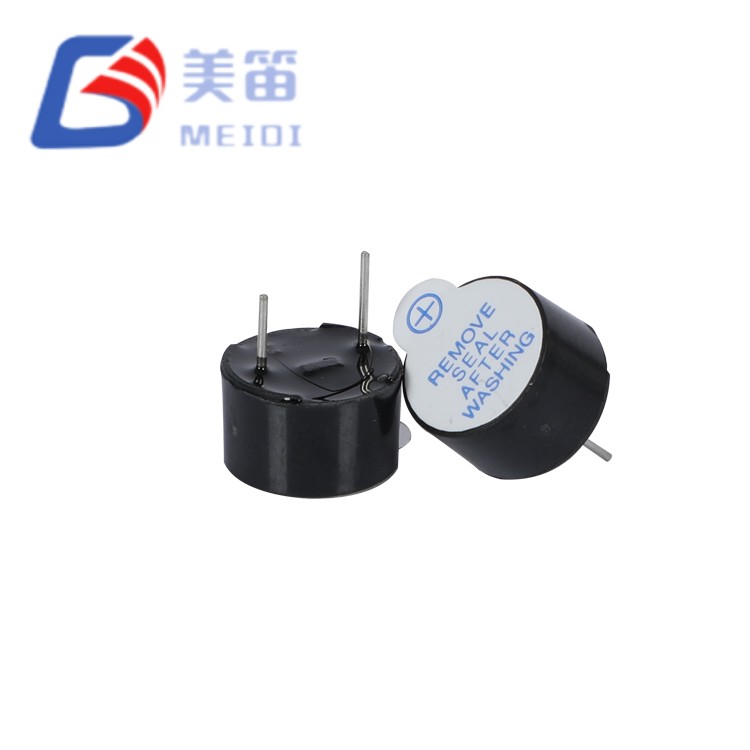

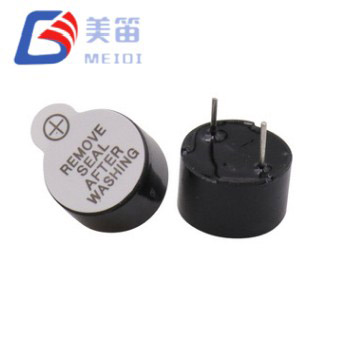

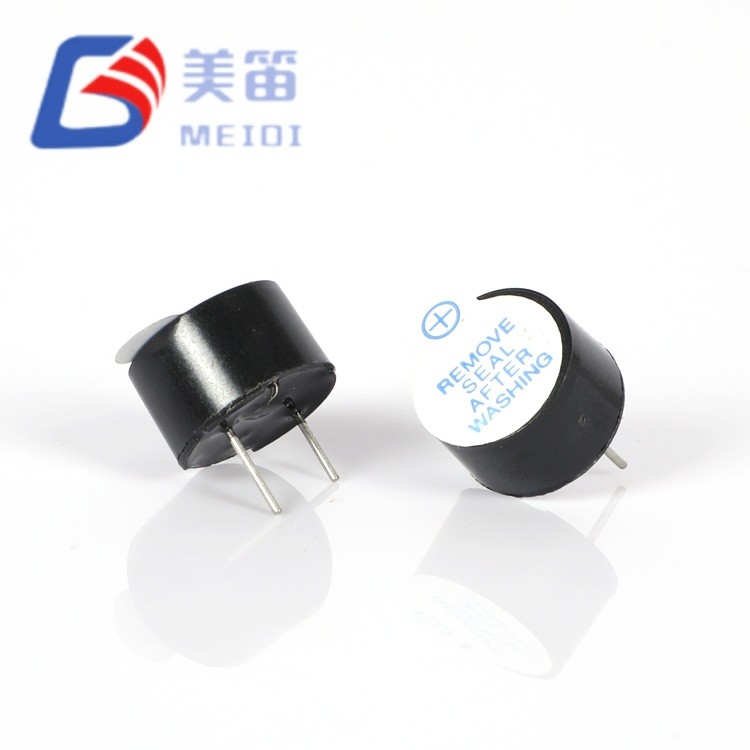

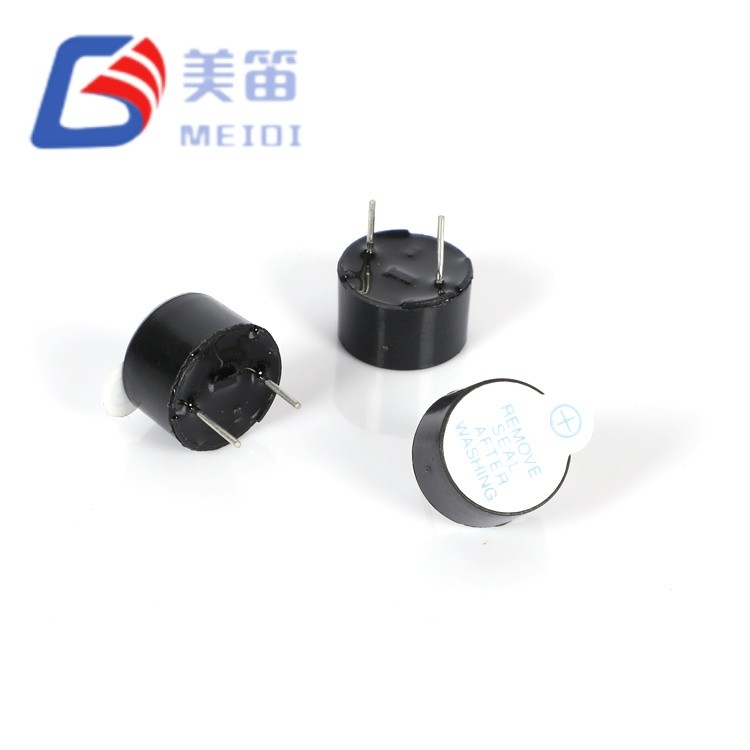

O suporte para PCB da campainha eletromagnética de 5V aborda uma restrição específica de engenharia acústica: a compensação entre a folga do eixo z da PCB e a saída audível em campainhas ativas através do orifício. Com 12,0 × 7,5 mm, esta campainha eletromagnética ativa de furo passante de 3 V ocupa o mesmo espaço de 12 mm de diâmetro que as variantes compactas de 6,5 mm, ao mesmo tempo em que fornece pressão sonora mensuravelmente mais alta por meio de uma câmara de ressonância interna ampliada.
A altura adicional da cavidade de 1,0 mm funciona como um ressonador Helmholtz estendido, aumentando a eficiência do acoplamento acústico na frequência operacional de 2700 Hz. Os dados de teste de amostra confirmam este benefício de engenharia: o HMB1275-03B produz 89,6–93,2 dB (média 91,5 dB) em comparação com 87,0–92,0 dB (média 90,4 dB) de equivalentes de 6,5 mm – uma melhoria média de 1,1 dB representando aproximadamente 1,3× aumento de potência acústica em termos logarítmicos. Criticamente, esse ganho é alcançado com consumo de corrente comparável (média amostral de 22,9 mA vs. 23,1 mA), indicando eficiência de conversão eletroacústica superior, em vez de simplesmente aumentar a entrada de energia.
Essa vantagem de eficiência é importante em dois contextos: projetos alimentados por bateria, onde cada miliampere afeta o tempo de execução, e gabinetes com restrição térmica, onde perdas resistivas reduzidas na bobina se traduzem em temperaturas operacionais mais baixas e maior vida útil dos componentes. A tensão operacional mínima de 2 V suporta cenários de alerta de bateria fraca; o máximo de 5 V acomoda sistemas com tolerância relaxada do regulador.

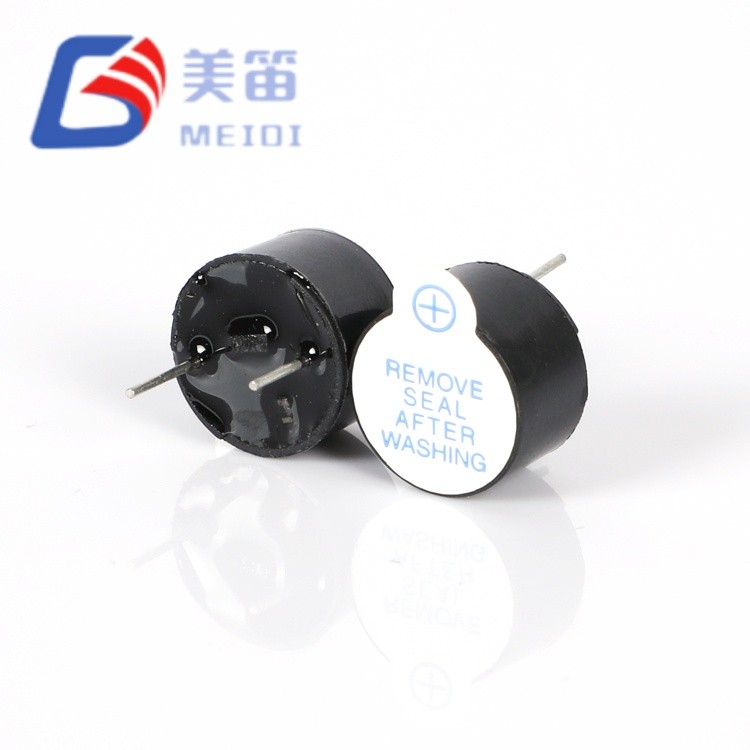

A construção passante com caixa PBT preta garante retenção mecânica e estabilidade térmica sob soldagem por onda, retrabalho manual e vibração industrial sustentada. A configuração de pinos polarizados evita erros de instalação de tensão reversa em ambientes de serviço de campo.
A série HMB1275 está disponível em múltiplas variantes de tensão e configuração --- 3 V (HMB1275-03B), 5 V com opções de anel magnético de 65 mm ou 95 mm (HMB1275-05B), versões de porta de som de saída lateral de 5 V e 12 V (HMB1275-05C / HMB1275-12C) e 24 V com saída aprimorada ≥90 dB (HMB1275-24B) --- todos compartilhando a mesma área de 12,0 × 7,5 mm, caixa PBT preta e plataforma de montagem através de furo para layout de PCB unificado e gerenciamento da cadeia de suprimentos.
Arquitetura de cavidade estendida de 7,5 mm – o volume ampliado do ressonador Helmholtz aumenta a eficiência acústica a 2700 Hz sem expandir a área ocupada pela PCB
Ganho de eficiência eletroacústica verificado — média amostral de 91,5 dB a 22,9 mA vs. 90,4 dB a 23,1 mA para variantes de 6,5 mm; SPL mais alto por miliamperes reduz o consumo da bateria
Oscilador integrado com ampla tolerância de tensão — opera de 2–5 V sem desvio de frequência; saída estável de 2700 Hz em curvas de descarga de íons de lítio
Acionamento direto de baixa corrente — ≤30 mA a 3 V permite conexão direta MCU GPIO em muitas aplicações, eliminando estágio de driver externo
Ancoragem mecânica através do furo — a retenção de chumbo através da PCB resiste à vibração sustentada e ao ciclo térmico superior às alternativas de montagem em superfície
Invólucro PBT tolerante a reparos — classificado para pico de soldagem por onda de 255 °C e soldagem manual de 360 °C; mantém a estabilidade dimensional em toda a faixa operacional

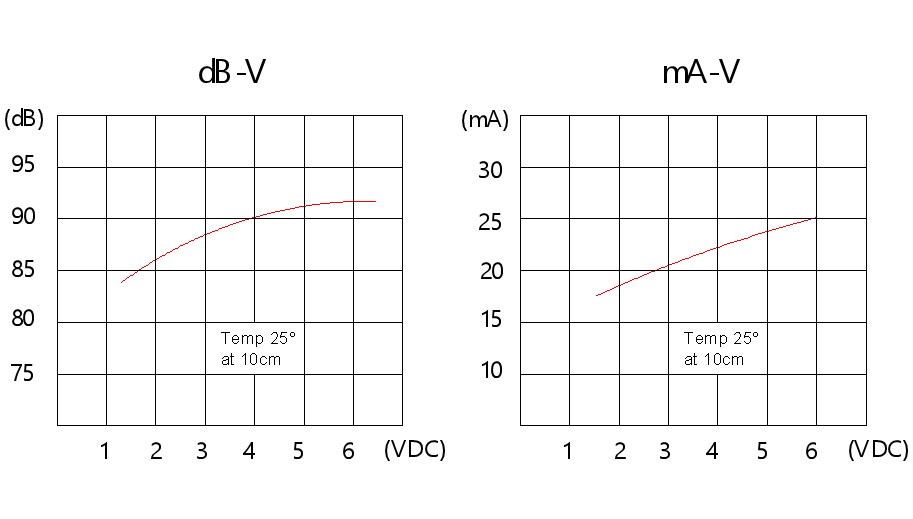

| Parâmetro | Valor | Notas |
| Tensão nominal | 3 V (CC) | Ponto de operação nominal |
| Tensão operacional | 2 – 5 V (CC) | Faixa funcional contínua |
| Saída de som a 10 cm | ≥85dB | Em 3 V, campo livre; faixa de amostragem 89,6–93,2 dB |
| Frequência Ressonante | 2700±300Hz | Corrigido por oscilador interno |
| Corrente Operacional | ≤ 30 mA | Em 3 V; faixa de amostragem 21,3–24,6 mA |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |

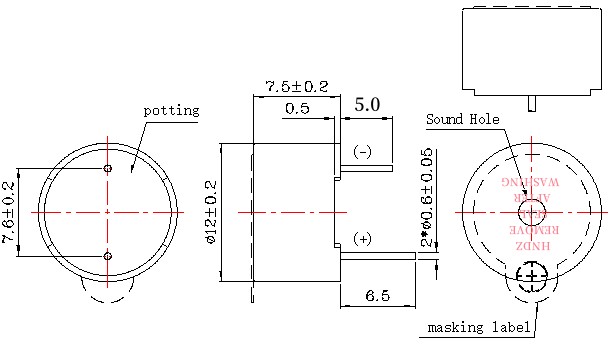

| Dimensão (Diâmetro × H) | 12,0 × 7,5 mm | Apenas corpo; Cavidade estendida de 7,5 mm |
| Peso | 1,7g | Típico |
| Material da Habitação | Preto PBT | Classificação UL94 V-0 |
| Tipo de montagem | Orifício passante | Soldagem ondulada/manual |
| Temperatura de soldagem (onda) | 255±15°C | 4–6 segundos, recomendado |
| Temperatura de soldagem (manual) | 360 ± 10 ℃ | 2–5 segundos, recomendado |
| Temperatura de soldagem (refluxo) | 245±15°C | 180 ℃ pré-aquecer 40–70 s; 245 ℃ 3s; máximo de 3 passagens |
O suporte para PCB da campainha eletromagnética de 5 V compartilha parâmetros elétricos idênticos com o HMB1206-03 (3 V, faixa de operação de 2 a 5 V, ≤30 mA, 2700 Hz), com a altura estendida da cavidade de 7,5 mm oferecendo a mesma garantia de especificação de ≥85 dB. Para dados de amostra medidos em seu ambiente de aplicação específico, entre em contato com a engenharia de aplicações da fábrica:
| Métrica | HMB1206-03 (6,5mm) | HMB1275-03B (7,5mm) | Melhoria |
| Amostra de intervalo SPL | 87,0–92,0dB | 89,6–93,2 dB | +2,6 dB máximo, +1,2 dB mínimo |
| Média SPL da amostra | 90,4dB | 91,5dB | +1,1dB |
| Amostra de faixa atual | 21,5–25,0 mA | 21,3–24,6 mA | Comparável |
| Amostra de Média Atual | 23,1 mA | 22,9 mA | -0,2 mA |
| Eficiência Acústica (dB/mA) | 3.91 | 3.99 | +2,0% |
A melhoria de 1,1 dB SPL no consumo de corrente equivalente indica que a altura estendida da cavidade aumenta a resistência à radiação acústica – o acoplamento entre o diafragma vibratório e o ar circundante – em vez de simplesmente aumentar a excursão do diafragma. Este é o resultado de engenharia preferido: maior produção sem aumento do consumo de energia ou aquecimento da bobina.
Para os projetistas de sistemas, esse ganho de eficiência se traduz em:
Maior duração da bateria em aplicações portáteis (mesmo volume percebido, corrente média mais baixa)
Estresse térmico reduzido na bobina e no circuito oscilador (menores perdas resistivas)
Maior margem de projeto — o máximo de 93,2 dB fornece 8,2 dB de headroom acima da especificação ≥85 dB, acomodando queda de tensão, envelhecimento e obstrução acústica
Sistemas de gerenciamento de armazém — alertas de conclusão de coleta, confirmações de varredura de inventário e avisos de proximidade de empilhadeiras em ambientes com tetos altos onde a distância de propagação do som é importante
Equipamento médico de cabeceira — alarmes de bomba de infusão, tons do sistema de chamada de paciente e alertas de falha do ventilador onde a clareza tonal deve eliminar o ruído ambiente clínico
Utensílios de cozinha comercial — temporizadores de forno, sinais de fim de ciclo de lava-louças e alarmes de limite de refrigeração em ambientes acusticamente refletivos
Automação agrícola — alertas climáticos de estufa, tons de falha no sistema de irrigação e notificações de temporizador de alimentação de gado em ambientes ao ar livre ou em celeiros
Instrumentos de teste e medição — tons de continuidade do multímetro, alertas de disparo do osciloscópio e avisos de limite de fonte de alimentação em configurações de bancada lotadas
| Restrição de projeto | Solução compacta de 6,5 mm | Solução estendida de 7,5 mm |
| Folga do eixo z da PCB ≤ 7,0 mm | Obrigatório; nenhuma alternativa | Pode exceder o envelope |
| Saída acústica máxima a partir de uma área de 12 mm | Limitado pelo volume da cavidade | +1,1 dB significa SPL via ressonador ampliado |
| Tempo de execução da bateria crítico | Corrente mais alta para SPL equivalente | Mesmo SPL, corrente mais baixa – ou mais alto na mesma corrente |
| Invólucro termicamente selado | Concentrados de aquecimento de bobina | Perdas resistivas reduzidas, temperatura operacional mais baixa |
| Margem de envelhecimento e redução de tensão | Apertado; especificação mínima | Headroom de 8,2 dB acima de ≥85 dB mínimo |
A altura de 7,5 mm permanece compatível com a maioria dos gabinetes padrão e não interfere nas configurações típicas de bateria, display ou blindagem empilhadas acima da PCB. Para projetos onde a saída de 6,5 mm é marginal, o HMB1275-03B fornece um caminho de atualização acústica que não requer nenhuma modificação de espaço ou layout – apenas espaço adicional no eixo z.

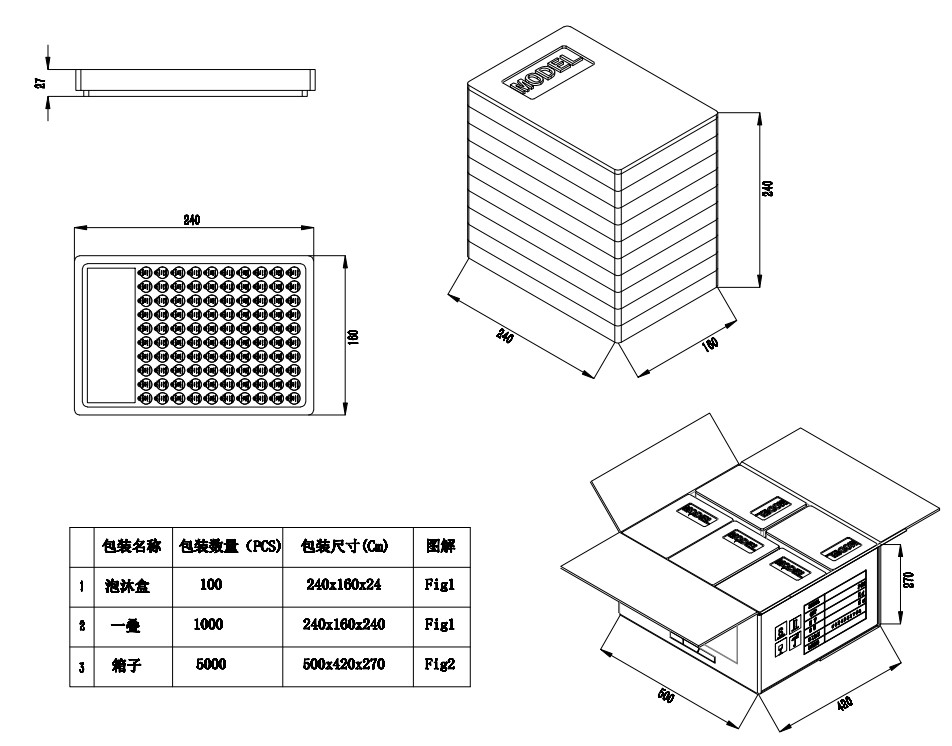

A MEIDI fabrica o suporte para PCB da campainha eletromagnética de 5V em linhas de montagem passantes dedicadas com testes elétricos e verificação acústica 100% automatizados. Cada lote de produção passa por:
Verificação de consistência acústica — teste de 100% SPL na tensão nominal; lote de amostra 89,6–93,2 dB com spread total de 1,7 dB
Verificação de estabilidade de frequência — amostragem estatística a 2700 Hz ±11%; faixa de amostragem 2690–2721 Hz
Validação de consumo de corrente — ≤30 mA máximo; média da amostra 22,9 mA com spread de 3,3 mA
Vida operacional em alta temperatura - 1.000 horas a +70 ℃ com monitoramento contínuo de SPL
Ciclagem de choque térmico – 5 ciclos entre -30 ℃ e +80 ℃ com permanência de 30 minutos por extremo
Soldabilidade de acordo com J-STD-002 — categoria 3, equilíbrio de umedecimento de 260 ℃
Certificações disponíveis: RoHS, REACH, UL94 V-0 (material da carcaça). Relatórios de conformidade com a IEC 60950-1 disponíveis mediante solicitação para compras em volume.
Q1: Como o HMB1275-03B se compara ao HMB1206-03 na mesma aplicação?
O HMB1275-03B é a atualização acústica direta do HMB1206-03. Ambos compartilham parâmetros elétricos idênticos (3 V, faixa de 2–5 V, ≤30 mA, 2.700 Hz) e área útil de 12,0 mm de diâmetro. A altura da cavidade de 7,5 mm oferece SPL médio 1,1 dB mais alto (91,5 dB vs. 90,4 dB) com consumo de corrente marginalmente menor (22,9 mA vs. 23,1 mA). A seleção depende da folga do eixo z: se 7,5 mm couberem no gabinete, o HMB1275-03B oferece eficiência acústica superior sem ocupar espaço ou redesenhar o circuito.
Q2: A altura de 7,5 mm é compatível com gabinetes de campainha padrão de 12 mm?
Sim. O diâmetro de 12,0 mm corresponde aos recortes do painel frontal padrão da indústria e aos layouts de PCB para campainhas com furo passante de 12 mm. A altura de 7,5 mm está dentro do espaço livre da maioria dos gabinetes projetados para campainhas de 9–12 mm. Para aplicações com restrição de altura (≤7,0 mm), o HMB1206-03 (6,5 mm) deve ser avaliado.
Q3: Qual é a tensão operacional recomendada para uso industrial contínuo?
Para obter estabilidade acústica ideal e longevidade da bobina, opere na faixa nominal de 3 V ou próximo a ela. Embora a faixa de 2 a 5 V garanta a operação funcional nas curvas de descarga da bateria e na tolerância do regulador, a operação sustentada no limite superior de 5 V aumenta o estresse térmico da bobina. Para aplicações de tom contínuo 24 horas por dia, 7 dias por semana, o gerenciamento térmico do gabinete deve ser avaliado para evitar o acúmulo de calor ao redor da campainha.
P4: Qual SPL pode ser esperado na implantação real?
A ficha técnica garante pressão sonora mínima ≥85 dB a 3 VDC e 10 cm em campo livre. As medições de lotes de amostras confirmam a saída de até 93,2 dB sob condições de teste padrão, proporcionando margem de projeto acima do mínimo da especificação. O SPL real do sistema depende da orientação de montagem, da carga acústica do gabinete, da estabilidade de tensão e de quaisquer grades de proteção ou protetores contra poeira. Para estimativas de SPL específicas da aplicação, entre em contato com a engenharia de aplicações da fábrica com os detalhes do seu gabinete.
Q5: As configurações personalizadas estão disponíveis para pedidos de volume OEM?
Entre em contato com o Departamento de Vendas Industriais da MEIDI para discutir requisitos personalizados, incluindo geometrias alternativas de cavidade, configurações de formação de chumbo, modificações de passo de pino e codificação de cores do alojamento. As quantidades mínimas de pedido e os prazos de entrega variam de acordo com a complexidade da modificação; enviar uma solicitação de configuração OEM para cotação e avaliação de viabilidade.
Para preços por volume, configurações de cavidade personalizadas, relatórios de caracterização SPL ou integração ao projeto de seu gabinete, entre em contato com Vendas Industriais da MEIDI. Amostras de engenharia disponíveis para avaliação acústica em seu ambiente alvo.
A engenharia de aplicações MEIDI normalmente responde a consultas técnicas dentro de um dia útil com notas sobre circuitos de driver, diretrizes de integração de gabinete e preços por volume.
