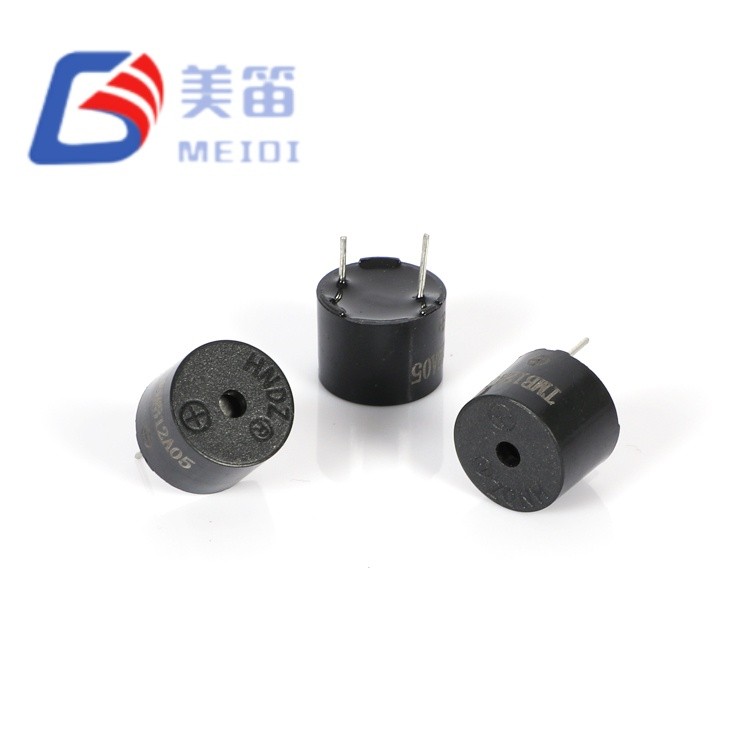

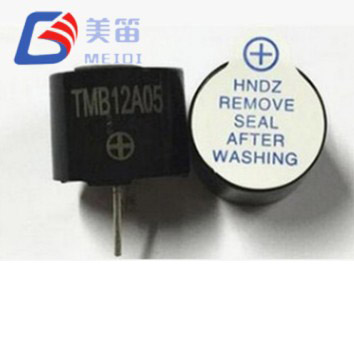

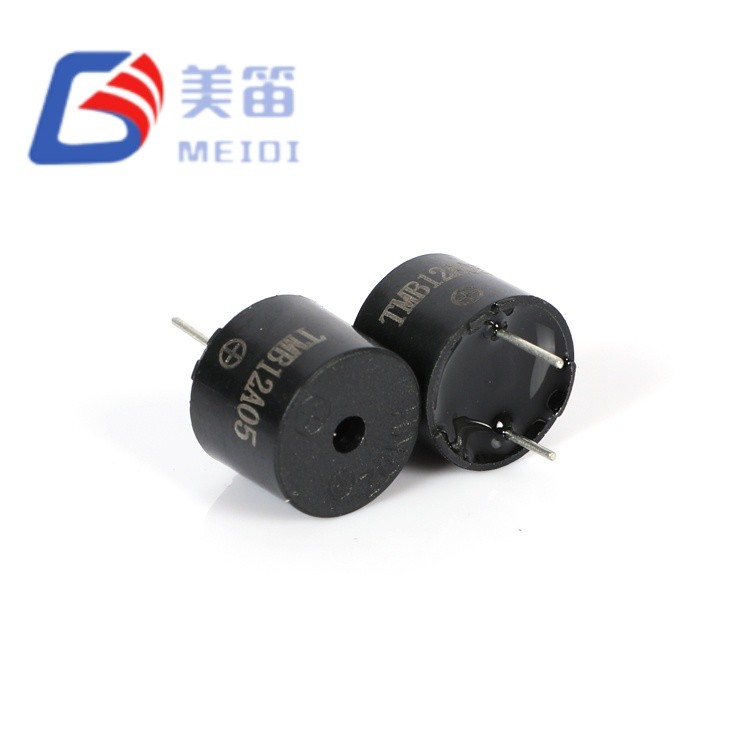

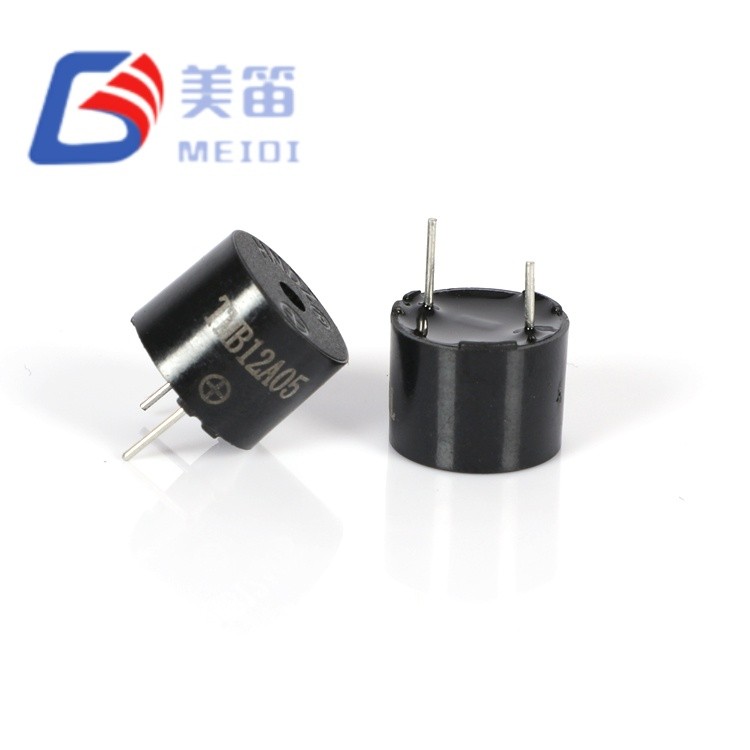

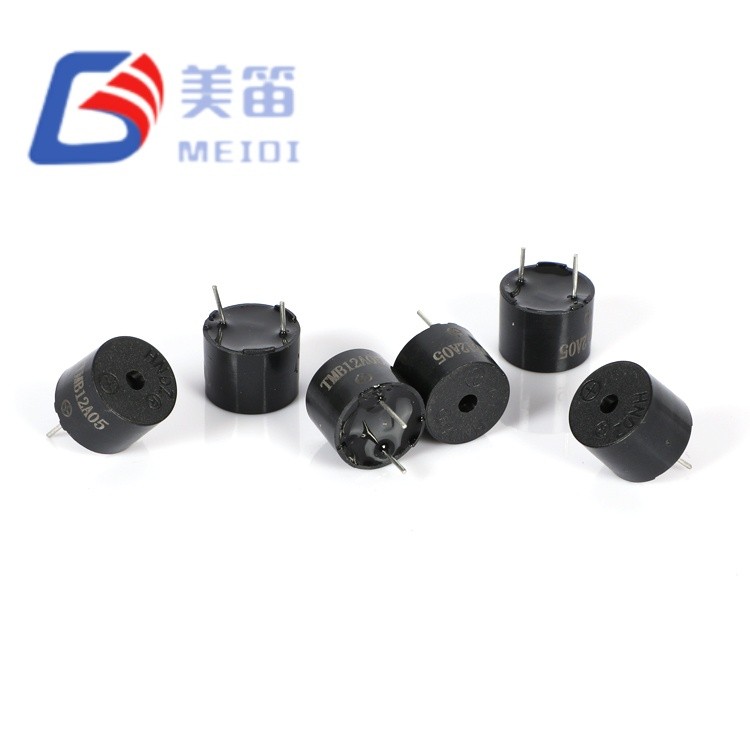

Campainha ativa eletromagnética TMB12A03

Projetado para aplicações onde a audibilidade acústica é de missão crítica, o TMB12A03 fornece níveis de pressão sonora medidos de 96,4 a 98,7 dB em um espaço compacto de 12 mm. Sua cavidade estendida de 9,5 mm – a mais alta da família de campainhas ativas de 12 mm da MEIDI – maximiza a eficiência da ressonância Helmholtz, produzindo um tom de baixa frequência de 2.400 Hz que corta o ruído ambiente industrial sem exigir arquiteturas de campainhas magnéticas maiores.

Fabricado nas instalações da MEIDI em Jiangsu, esta campainha ativa de 5 V através de orifício opera em uma faixa de 3 a 7 V, suportando barramentos lógicos de 5 V, curvas de descarga de bateria de íon de lítio e sistemas de bateria de lanterna de 6 V sem regulamentação adicional. O oscilador integrado elimina a geração externa de PWM, enquanto o invólucro PBT preto suporta soldagem por onda a 255°C e operação contínua de -20°C a +70°C. Cada unidade passa por verificação de SPL e corrente 100% automatizada, com dados de amostra mostrando agrupamento rígido de parâmetros (SPL 96,4–98,7dB, corrente 21,8–24,1mA, frequência 2400±300Hz).

Ambientes de aplicativos primários

Sistemas de alarme industrial pesado – alertas de parada de emergência, avisos de movimento de guindaste e alarmes de operação de prensas em ambientes que excedem 85dB de ruído ambiente, onde a audibilidade regulatória exige alto SPL

Cabines de veículos comerciais – avisos de uso de cinto de segurança, alertas de porta entreaberta e tons de proximidade reversa em caminhões, ônibus e equipamentos de construção onde o ruído do motor mascara as campainhas convencionais

Automação de armazém e logística – alertas de conclusão de coleta, avisos de colisão de AGV e sinais de falha em transportadores em centros de distribuição com teto alto e reverberação acústica significativa

Cabines de máquinas agrícolas – alertas de posição de implementos, indicadores de falhas hidráulicas e avisos de nível de tanques graneleiros em tratores e colheitadeiras expostos a ruídos de motores e implementos

Sistemas de segurança pública e evacuação – notificação sonora de alarme de incêndio, alertas de intrusão de perímetro e tons de notificação em massa em edifícios comerciais que exigem limites de SPL compatíveis com o código

Compartimentos de motores marítimos – alarmes de bombas de esgoto, alertas de falhas no sistema de refrigeração e tons de falha do gerador em ambientes marítimos com alto ruído e alta umidade

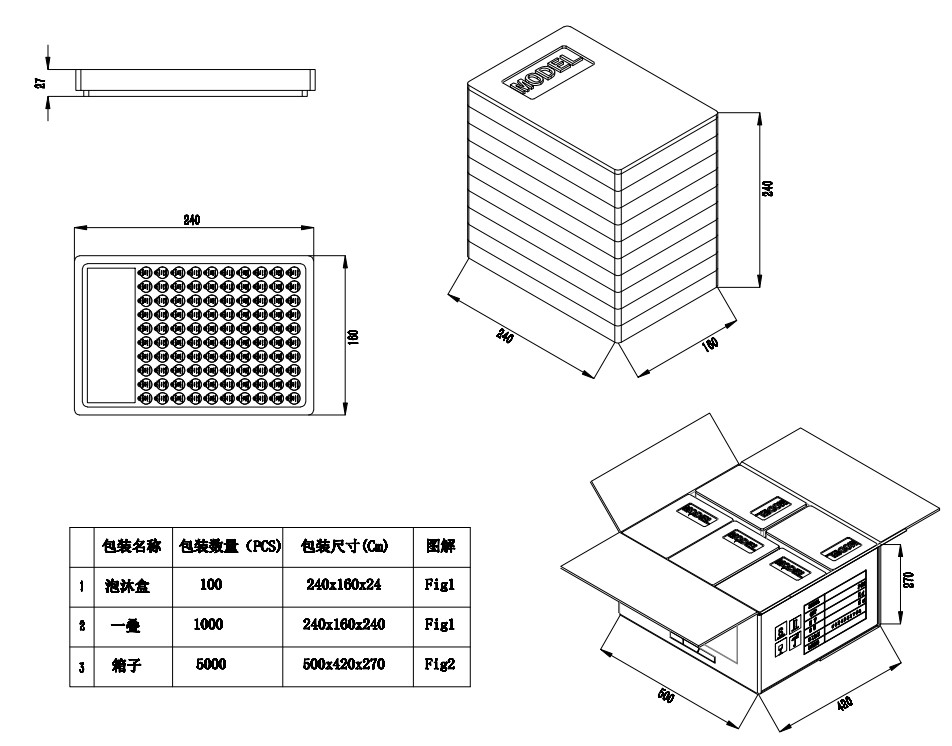

Fabricação e garantia de qualidade – da nossa fábrica ao seu projeto

A MEIDI fabrica o TMB12A03 em linhas de montagem dedicadas, equipadas com equipamentos automatizados de enrolamento, soldagem e encapsulamento. Nossa base de fabricação em Jiangsu segue os protocolos de gerenciamento de qualidade ISO 9001, com inspeções durante o processo em todas as etapas críticas – enrolamento da bobina, montagem do ímã, ajuste do oscilador e encapsulamento final.

Cada lote de produção passa por uma validação rigorosa:

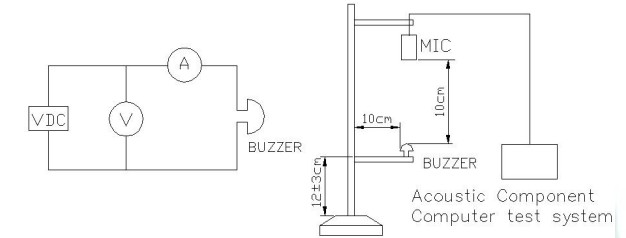

Verificação de consistência acústica – teste de 100% SPL na tensão nominal; lote de amostra 96,4–98,7dB com spread típico <2dB

Verificação de estabilidade de frequência – amostragem estatística em 2400Hz ±12,5%; todas as amostras entre 2370–2430 Hz

Validação de consumo de corrente – ≤30mA máximo; média amostral 22,9mA com desvio padrão 0,8mA

Armazenamento em alta temperatura – 48 horas a +80±2℃; recuperação total dos parâmetros após estabilização ambiente de 2 horas

Armazenamento em baixa temperatura – 48 horas a -30±2℃; ativação verificada de partida a frio com mínimo de 3V

Ciclagem de choque térmico – 5 ciclos entre -30°C e +80°C com 30 minutos de permanência por extremo

Validação de tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)

Resistência à umidade – 48 horas a 50±5℃ / 90–95% UR seguida de recuperação de 2 horas e caracterização elétrica

Resistência ao calor da solda – 250±5°C por 10±0,5 segundos com folga de 2,0 mm entre o corpo e a solda

Certificações disponíveis: RoHS, REACH e UL94 V‑0 para o invólucro PBT. Para instalações críticas de segurança, a documentação de conformidade com a IEC 60950-1 pode ser fornecida mediante solicitação.

Perguntas frequentes sobre engenharia – Orientação prática para projetistas de sistemas

Q1: Como a frequência de 2.400 Hz do TMB12A03 se compara às alternativas de 2.700 Hz e 4 kHz em ambientes de ruído do mundo real?

A frequência ressonante de 2.400 Hz opera abaixo do típico conjunto de campainha eletromagnética em 2.700 Hz e bem abaixo da região de 4 kHz, onde muitas fontes de alimentação chaveadas e eletrônicos digitais geram emissões. Em ambientes industriais e de veículos, o ruído ambiente proveniente de ventiladores de resfriamento, bombas hidráulicas e harmônicos do motor tende a se concentrar acima de 3kHz. A frequência mais baixa do TMB12A03 geralmente fornece melhor audibilidade nessas configurações porque ocupa uma banda espectral menos movimentada. Além disso, as frequências mais baixas apresentam transmissão direcional reduzida, melhorando a audibilidade fora do eixo em instalações de plano aberto.

P2: O TMB12A03 pode substituir uma campainha magnética com furo passante de 16 mm ou 23 mm em um projeto existente?

Em muitos casos, sim. A saída medida de 96,4 a 98,7 dB se aproxima ou excede a das campainhas magnéticas típicas de 16 mm (95 a 100 dB), enquanto ocupa uma área significativamente menor de 12 mm. A principal consideração é a montagem: o TMB12A03 usa espaçamento de pino passante padrão de 12 mm, que pode não se alinhar com recortes de 16 mm ou 23 mm. Para aplicações de retrofit, a MEIDI fornece desenhos de comparação dimensional e pode fornecer soluções de arruelas adaptadoras para pedidos de grande volume. A interface elétrica é mais simples que as campainhas magnéticas – nenhum oscilador externo é necessário, reduzindo a contagem de componentes e o custo de montagem.

Q3: Qual é a vida útil acústica prática sob operação contínua de 5 V em temperatura elevada?

O fabricante não publica dados de vida útil de operação contínua além das condições de teste padrão (96 horas a 25±10°C com onda quadrada de 1/2 ciclo de trabalho e 96 horas de armazenamento em alta temperatura a +85°C). O consumo de corrente típico de 21,8–24,1mA está bem dentro do máximo ≤30mA, minimizando o autoaquecimento. Para prolongar a vida útil em aplicações de tom contínuo, recomenda-se a implementação de um ciclo de trabalho (por exemplo, 1 segundo ligado, 4 segundos desligado). A cavidade de 9,5 mm fornece massa térmica adicional em comparação com variantes de perfil mais baixo, o que pode retardar o aumento da temperatura. Para estimativas de vida útil específicas da aplicação, entre em contato com o engenheiro da fábrica e informe sua tensão operacional, ciclo de trabalho e perfil de temperatura ambiente.

Q4: A altura de 9,5 mm é compatível com gabinetes de campainha e painéis frontais padrão de 12 mm?

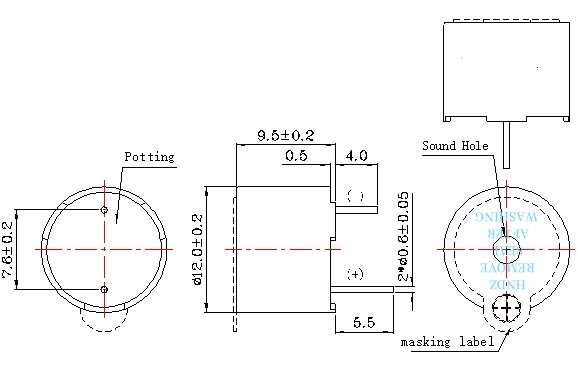

O diâmetro de 12,0 mm corresponde aos recortes padrão do painel frontal de 12 mm e aos layouts de PCB comumente usados ​​para campainhas passantes. A altura de 9,5 mm requer espaço adicional no eixo z em comparação com as variantes de 6,5 mm ou 7,5 mm – certifique-se de que seu gabinete forneça pelo menos 11 mm de espaço acima da PCB para acomodar o componente e permitir espaço para soldagem. Para aplicações com restrição de altura (≤8mm), a MEIDI oferece modelos alternativos com perfis mais baixos. Fornecemos arquivos 3D STEP e diretrizes de integração de gabinete mediante solicitação.

P5: Qual é o desempenho do TMB12A03 quando alimentado abaixo de 5 V, como com uma bateria de íon-lítio de 3,7 V?

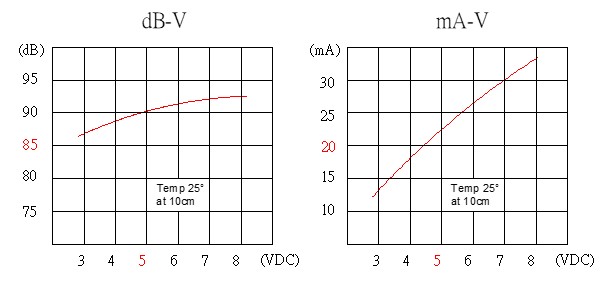

Em 3,7V, o SPL diminui em relação à referência de 5V, mas permanece acima da especificação ≥85dB – o SPL típico em 3,7V é de aproximadamente 88–90dB, com base em dados de caracterização. A frequência de 2.400 Hz permanece estável na faixa de 3–7 V devido ao design do oscilador integrado. Para aplicações de íons de lítio em que o final da descarga de 3,0 V ainda deve fornecer saída audível, o TMB12A03 mantém a saída funcional sem circuitos adicionais de aumento de tensão, tornando-o adequado para alarmes portáteis alimentados por bateria e instrumentos portáteis.

Q6: Qual orientação de montagem é recomendada para desempenho acústico máximo?

O TMB12A03 emite som principalmente através da porta acústica superior. Para obter o SPL máximo, certifique-se de que a porta esteja desobstruída e voltada para a direção de audição pretendida. A montagem na parte inferior de uma PCB ou com a porta voltada para uma superfície sólida atenuará a saída. Para aplicações que exigem cobertura de 360 ​​graus, considere múltiplas unidades ou superfícies refletivas. A engenharia de aplicações da MEIDI pode fornecer suporte de simulação acústica para a geometria específica do seu gabinete.
