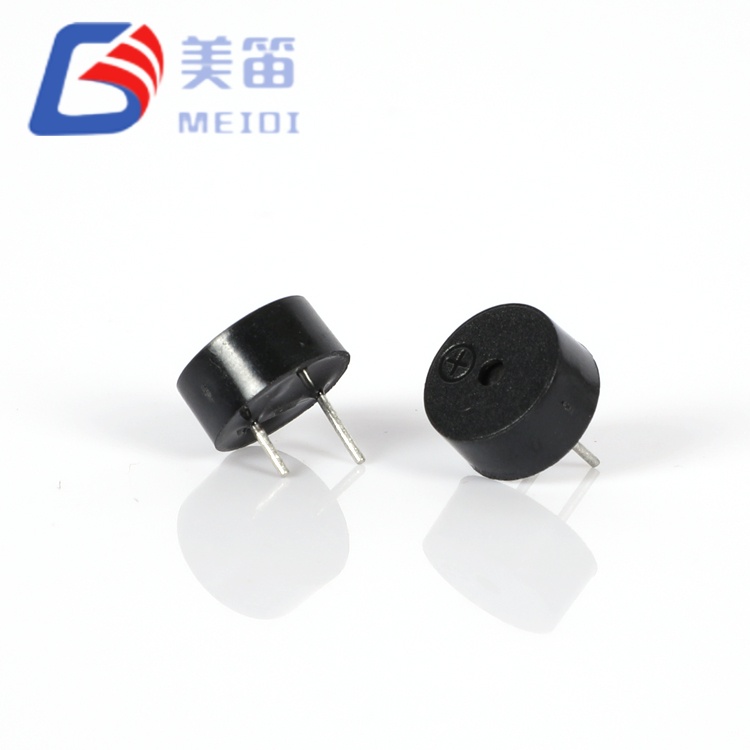

Três variantes de tensão – 3V (1,5–4,5V), 5V (3–7V) e 12V (8–16V) – compartilhando a mesma especificação de frequência de ressonância de 2700 ± 300 Hz
Circuito oscilador integrado – aplicação DC gera saída de tom fixo sem PWM externo ou condicionamento de sinal
≥85 dB de pressão sonora a 10 cm — mínimo especificado em todas as três variantes nas respectivas tensões nominais
Corpo leve de 0,71 g (conforme especificação)
Carcaça PBT preta; temperatura de operação -20 °C a +70 °C, temperatura de armazenamento -30 °C a +80 °C
Perfil de altura de 4,2 mm (conforme especificação)
| Parâmetro | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Tensão nominal | 3V CC | 5 V CC | 12 V CC |
| Tensão operacional | 1,5 – 4,5 V CC | 3 – 7 V CC | 8 – 16 V CC |
| Saída de som a 10 cm | ≥85dB | ≥85dB | ≥85dB |
| Corrente Operacional | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Frequência Ressonante | 2700±300Hz | 2700±300Hz | 2700±300Hz |
| Temperatura operacional | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Temperatura de armazenamento | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Dimensões (Diâmetro × A) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Peso | 0,71g | 0,71g | 0,71g |
| Material da Habitação | Preto PBT | Preto PBT | Preto PBT |

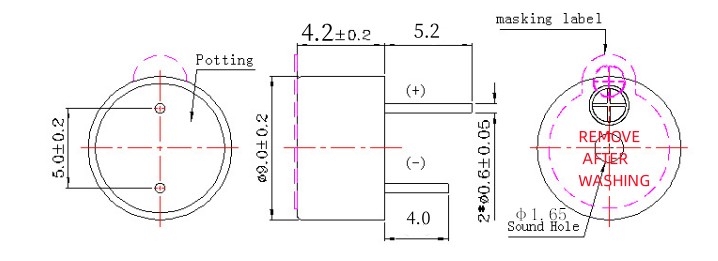

Tamanho compacto de 9,0 × 4,2 mm — dimensões especificadas para montagem em furo passante
O oscilador integrado elimina acionamento externo — a aplicação de tensão CC gera um tom fixo de 2.700 ± 300 Hz sem PWM externo ou gerador de sinal
Três níveis de tensão – variantes de 3 V, 5 V e 12 V permitem a seleção com base no trilho de tensão do sistema disponível
Peso de 0,71 g – por especificação

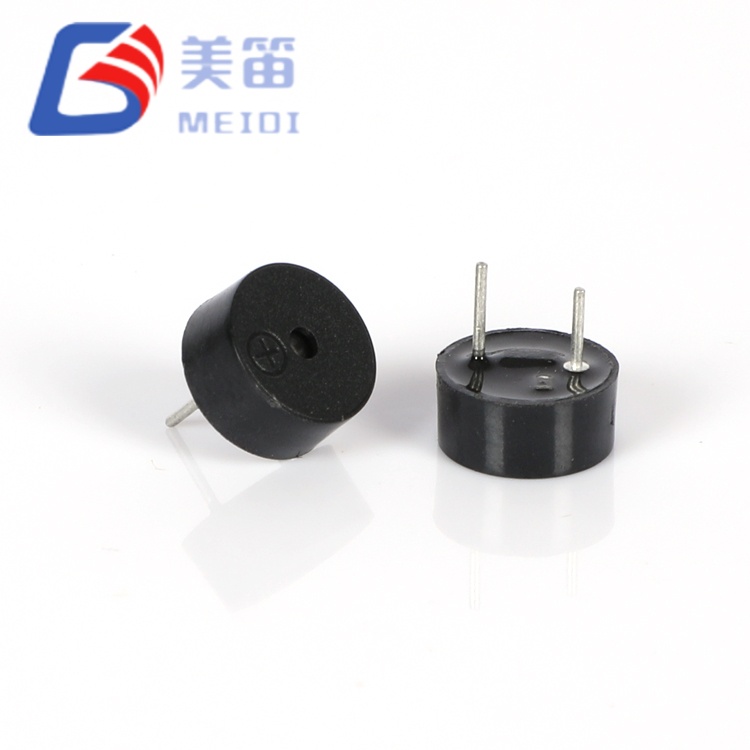

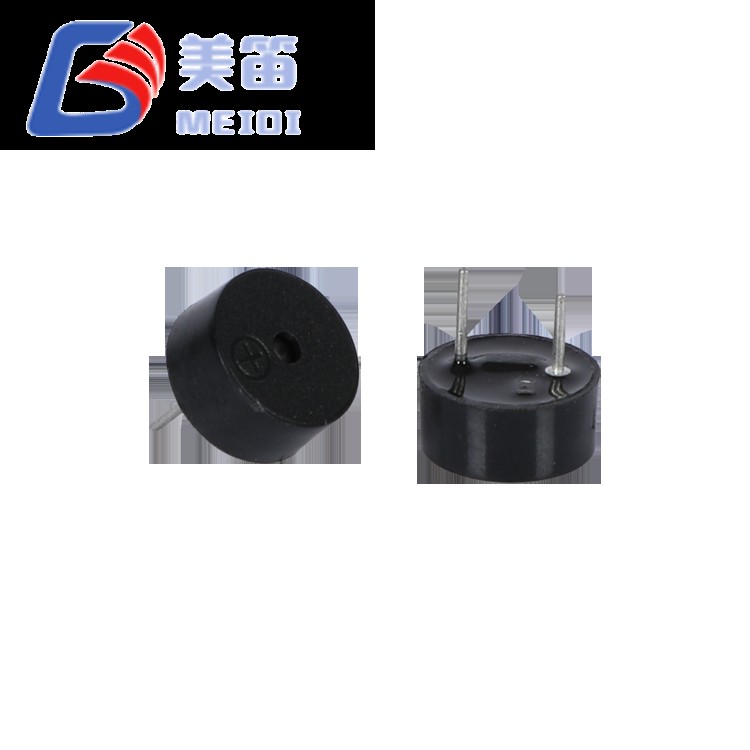

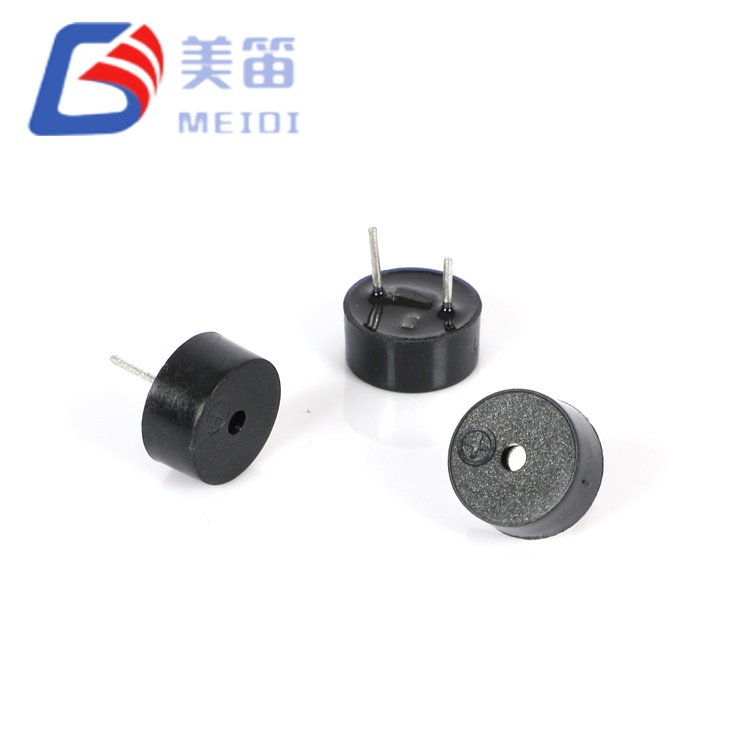

Montagem em furo passante polarizado – a marcação de polaridade do pino indica a orientação correta
Carcaça PBT preta para montagem industrial — compatível com soldagem por onda a 255 ± 15 °C e soldagem manual a 360 ± 10 °C conforme especificação
Consumo de corrente ≤ 30 mA na tensão nominal — corrente operacional máxima especificada
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha ativa eletromagnética através do orifício | — |
| Tensão nominal | 3V CC | Ponto de operação nominal |
| Tensão operacional | 1,5 – 4,5 V CC | Faixa contínua |

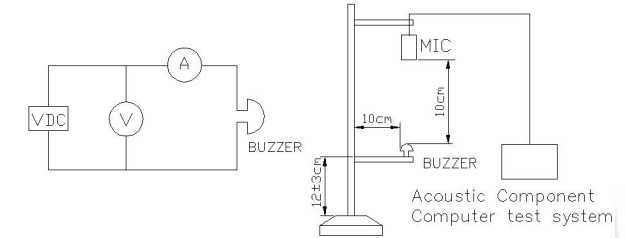

| Saída de som a 10 cm | ≥85dB | Em 3V, campo livre |
| Corrente Operacional | ≤ 30 mA | Em 3V |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Temperatura operacional | -20 °C ~ +70 °C | Contínuo |
| Temperatura de armazenamento | -30 °C ~ +80 °C | Não operacional |
| Dimensões (Diâmetro × A) | 9,0 × 4,2 mm | Corpo excluindo pinos |
| Peso | 0,71g | Típico |
| Material da Habitação | Preto PBT | — |
| Soldagem (Refluxo) | 245 ± 15 °C, 3 s | 180 °C pré-aquecer 40–70 s; máximo de 3 passagens |
| Soldagem (Onda) ★ | 255 ± 15 °C, 4–6 s | 2–3 passagens recomendadas |
| Soldagem (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 passagens recomendadas |
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha ativa eletromagnética através do orifício | — |
| Tensão nominal | 5 V CC | Ponto de operação nominal |
| Tensão operacional | 3 – 7 V CC | Faixa contínua |
| Saída de som a 10 cm | ≥85dB | Em 5V, campo livre |
| Corrente Operacional | ≤ 30 mA | Em 5V |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Temperatura operacional | -20 °C ~ +70 °C | Contínuo |
| Temperatura de armazenamento | -30 °C ~ +80 °C | Não operacional |
| Dimensões (Diâmetro × A) | 9,0 × 4,2 mm | Corpo excluindo pinos |
| Peso | 0,71g | Típico |
| Material da Habitação | Preto PBT | — |
| Soldagem (Refluxo) | 245 ± 15 °C, 3 s | 180 °C pré-aquecer 40–70 s; máximo de 3 passagens |
| Soldagem (Onda) ★ | 255 ± 15 °C, 4–6 s | 2–3 passagens recomendadas |
| Soldagem (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 passagens recomendadas |
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha ativa eletromagnética através do orifício | — |
| Tensão nominal | 12 V CC | Ponto de operação nominal |
| Tensão operacional | 8 – 16 V CC | Faixa contínua |
| Saída de som a 10 cm | ≥85dB | Em 12V, campo livre |
| Corrente Operacional | ≤ 30 mA | Em 12V |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Temperatura operacional | -20 °C ~ +70 °C | Contínuo |
| Temperatura de armazenamento | -30 °C ~ +80 °C | Não operacional |
| Dimensões (Diâmetro × A) | 9,0 × 4,2 mm | Corpo excluindo pinos |
| Peso | 0,71g | Típico |
| Material da Habitação | Preto PBT | — |
| Soldagem (Refluxo) | 245 ± 15 °C, 3 s | 180 °C pré-aquecer 40–70 s; máximo de 3 passagens |
| Soldagem (Onda) ★ | 255 ± 15 °C, 4–6 s | 2–3 passagens recomendadas |
| Soldagem (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 passagens recomendadas |
Nota: Os dados a seguir são extraídos dos relatórios de teste anexados às especificações do produto MEIDI. Esses valores ilustram a distribuição típica de lotes de produção amostrados e não são especificações garantidas.
| Variante | Faixa SPL (dB) | Faixa de corrente (mA) | Faixa de frequência (Hz) | Diâmetro (mm) | Hum) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9.07 – 9.15 | 4,20 – 4,22 |
| HNT-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 | 9,0 – 9,1 | 4,20 – 4,22 |
| HNT-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Nota: A linha 2 de dados de amostra HNT-9042-12 mostra a dimensão H 42,1 mm, o que é um erro tipográfico no relatório de teste original; a dimensão especificada é 4,2 ± 0,2 mm.
As especificações garantidas estão listadas nas tabelas de Especificações Técnicas acima. Entre em contato com a MEIDI para obter dados reais de teste em lote.
Instrumentos portáteis de teste e medição — conclusão sonora e alertas de limite em multímetros, osciloscópios e calibradores de campo
Dispositivos médicos portáteis — monitores de glicose operados por bateria, oxímetros de pulso e nebulizadores que exigem alertas acústicos discretos
Eletrônicos de consumo e pequenos eletrodomésticos – temporizadores de micro-ondas, avisos sonoros de conclusão da cafeteira e alertas de substituição do filtro do purificador de ar
Sensores de segurança alimentados por bateria – sensores de contato de portas/janelas, detectores de movimento e sinais de teste de alarme de fumaça
Equipamento de telecomunicações — alertas de falha de UPS montados em rack, tons de status de switch de rede e feedback sonoro do sistema PBX
Eletrônica educacional e de hobby - feedback de áudio do projeto Arduino e Raspberry Pi
| Consideração de projeto | Recurso da série HNT-9042 |
| Pegada compacta | Dimensões especificadas de 9,0 × 4,2 mm |
| Múltiplas tensões do sistema | Três variantes (3V/5V/12V) compartilham a mesma especificação de frequência ressonante de 2700 ± 300 Hz |
| Circuito de acionamento simplificado | Oscilador integrado elimina gerador PWM externo ou temporizador de microcontrolador |
| Montagem através do furo | A montagem de PCB de passagem fornece retenção mecânica |
| Montagem de tecnologia mista | Carcaça PBT compatível com soldagem por onda e retrabalho manual conforme especificação |
Solicite uma amostra para avaliar a pressão sonora, o consumo de corrente e a altura livre no seu gabinete alvo.
As especificações da Campainha Eletromagnética Ativa MEIDI 9042 definem os seguintes testes de confiabilidade:
Armazenamento em alta temperatura — 48 horas a +80 ± 2 °C, restaure à temperatura ambiente por 2 horas antes do teste
Armazenamento em baixa temperatura — 48 horas a -30 ± 2 °C, restaure à temperatura ambiente por 2 horas antes do teste
Ciclagem de temperatura — 5 ciclos: exposição a -30 °C 30 min, exposição a +80 °C 30 min; restaurar à temperatura ambiente por 2 horas antes do teste
Teste de queda — posição horizontal, queda livre de 75 cm até placa de madeira dura de 10 mm, 3 quedas; verifique a aparência e meça o desempenho elétrico
Teste de vibração — 10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas no total; o tempo de varredura de 10 a 55 Hz e de volta sob amplitude única de 1,0 mm é de 1 minuto
Teste de umidade — 48 horas a 50 ± 5 °C/90–95% UR, restabeleça a temperatura ambiente por 2 horas antes do teste
Resistência ao calor da solda - mergulhe os terminais em solda fundida a 250 ± 5 °C por 10 ± 0,5 segundos, corpo a 2,0 mm da solda
Nota: Todas as condições de teste são especificadas na especificação do produto da série MEIDI HNT-9042 datada de 07/11/2023. Entre em contato com a MEIDI para obter detalhes do protocolo de teste de produção e dados reais de teste em lote.
1. Como seleciono entre HNT-9042-03, HNT-9042-05 e HNT-9042-12?
A seleção depende da tensão de alimentação CC disponível. O HNT-9042-03 (1,5–4,5V) é adequado para sistemas lógicos de 3,3V e projetos de microcontroladores de baixa tensão. O HNT-9042-05 (3–7 V) combina lógica industrial de 5 V e tensões de controle de dispositivos padrão. O HNT-9042-12 (8–16V) foi projetado para barramentos de controle industrial de 12V e fontes de alimentação de sistemas de segurança. Todas as três variantes compartilham a mesma especificação de frequência de ressonância de 2700 ± 300 Hz e a mesma especificação de pressão sonora mínima.
2. Posso usar o HNT-9042-03 com um pino GPIO de microcontrolador de 3,3V?
A faixa de tensão operacional do HNT-9042-03 é de 1,5–4,5V DC, que inclui 3,3V. No entanto, a corrente operacional ≤30 mA a 3V deve ser verificada em relação à capacidade de fonte de corrente do pino do microcontrolador. Verifique se a fonte de acionamento pode fornecer ≤30 mA na tensão operacional. Entre em contato com a MEIDI para recomendações de circuito de acionamento, se necessário.
3. Qual é a altura mínima do gabinete acima do orifício de som do HNT-9042?
Garanta uma folga adequada acima do orifício de som para evitar a degradação da pressão sonora. Consulte as precauções nas especificações do produto MEIDI.
4. A série HNT-9042 é adequada para operação contínua?
A faixa de temperatura operacional é de -20 °C a +70 °C conforme especificação. Para consultas de operação contínua, entre em contato com a MEIDI.
5. A Série HNT-9042 pode substituir uma campainha passiva em um projeto existente?
O HNT-9042 é uma campainha ativa com oscilador integrado, enquanto as campainhas passivas requerem um sinal de drive CA externo. A substituição de uma campainha passiva por uma campainha ativa HNT-9042 requer modificação do circuito: remova o circuito da unidade externa e conecte o HNT-9042 diretamente ao barramento de tensão CC apropriado. A configuração do pino passante pode ser diferente da área ocupada pela campainha passiva; verifique o diâmetro, passo e polaridade do pino em relação ao layout original da PCB. Entre em contato com a MEIDI para avaliação de viabilidade de substituição.
1.Não aplique tensão além da faixa de tensão operacional especificada.
2.Este produto é de design aberto e não atende aos requisitos à prova d'água ou vazamento de cola.
3. O uso prolongado em um ambiente com gás corrosivo pode corroer os componentes da campainha e impedir o funcionamento adequado.

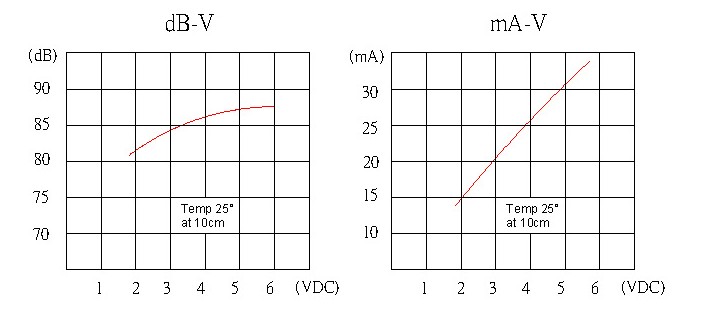

4. O desempenho da pressão sonora da campainha mudará com a tensão ou corrente aplicada; certifique-se de que a tensão ou corrente operacional atenda aos requisitos da especificação.
5. Evite colocar um defletor na frente do orifício de som ou cobri-lo, pois isso pode levar a uma operação instável.

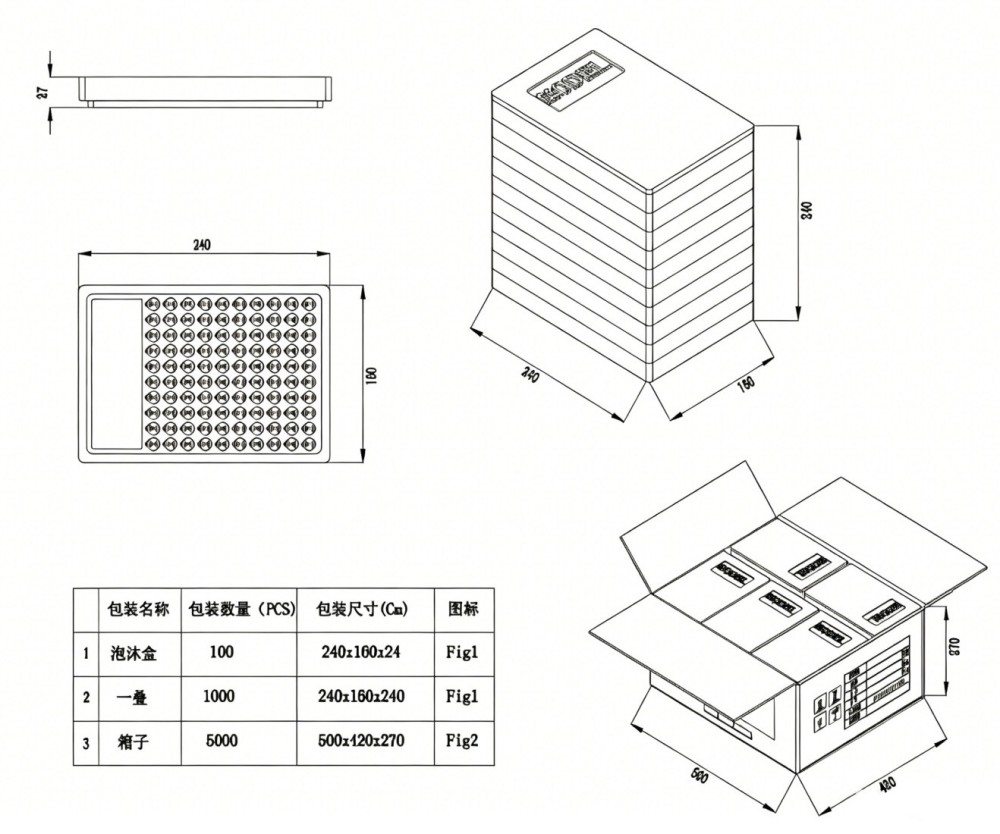

6. A campainha deve ser armazenada em embalagem adequada para evitar umidade, ferrugem e oxidação dos terminais dos pinos.
Para verificação de referência cruzada com campainhas herdadas, folhas de dados de série, avaliação de amostras de variantes de tensão ou configurações de condutores personalizadas, entre em contato com a Engenharia de Aplicações da MEIDI.
