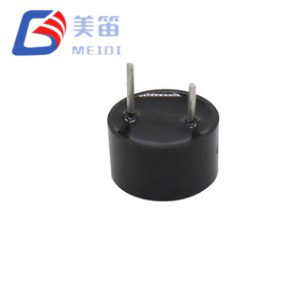

Projetado para operação nativa em barramentos de 12V DC, o HNB09A12 oferece um tom de alerta mínimo de 85dB a 2700Hz sem exigir regulação de tensão ou componentes de unidade externos. Sua faixa operacional de 8 a 16 V abrange o afundamento de partida a frio automotivo (até 8 V) e os transientes de sobretensão do alternador (até 16 V), tornando-o uma escolha confiável para sistemas de acessórios de veículos, máquinas agrícolas, painéis marítimos e módulos de controle industrial.

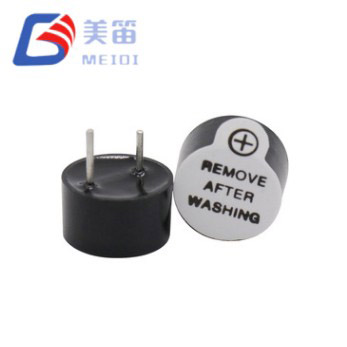

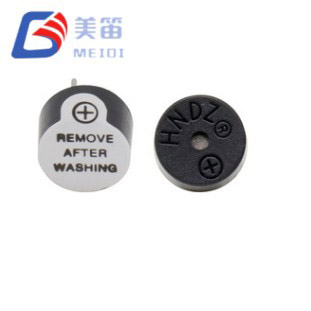

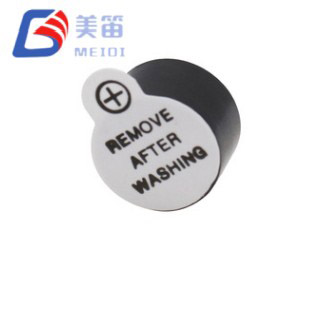

Fabricado nas instalações da MEIDI em Jiangsu, esta campainha ativa de 9 mm de diâmetro pesa apenas 0,75 g, reduzindo a carga inercial em PCBs em ambientes de alta vibração. O oscilador integrado e a construção através do orifício eliminam a geração externa de PWM e fornecem ancoragem mecânica robusta. Cada unidade de produção passa por verificação 100% acústica e elétrica, com dados de amostra mostrando SPL consistentemente acima de 87dB e consumo de corrente abaixo de 27mA a 12V.
| Parâmetro | Valor |
| Tensão nominal | 12 V CC |
| Faixa de tensão operacional | 8 – 16 VCC |
| Nível de pressão sonora | ≥85dB |
| Frequência Ressonante | 2700±300Hz |
| Corrente Operacional | ≤ 30 mA |
| Temperatura operacional | -20°C ~ +70°C |
| Temperatura de armazenamento | -30°C ~ +80°C |
| Dimensões | 9,0 × 5,5 mm (Diâmetro × A) |
| Peso | 0,75g |
| Material da Habitação | Preto PBT |
| Tipo de montagem | Orifício passante |
A campainha eletromagnética ativa de 9 mm e 5 V é uma campainha eletromagnética ativa autônoma projetada para arquiteturas industriais de 12 V e 24 V. Ao contrário das variantes de tensão mais baixa que exigem conversores buck ou divisores de resistores de trilhos industriais padrão, esta campainha eletromagnética ativa de 12 V conecta-se diretamente a baterias automotivas, módulos de E/S de CLP e distribuição de energia marítima sem regulação intermediária.
O limite operacional mínimo de 8 V garante uma ativação confiável durante a partida do motor, quando a tensão da bateria pode cair temporariamente abaixo de 10 V. O limite superior de 16 V acomoda eventos de sobretensão do alternador e fornece espaço para sistemas de 24 V com um resistor em série simples. Essa resiliência de tensão elimina a necessidade de fixação ativa ou diodos TVS em muitas instalações, simplificando a BOM e reduzindo os pontos de falha.

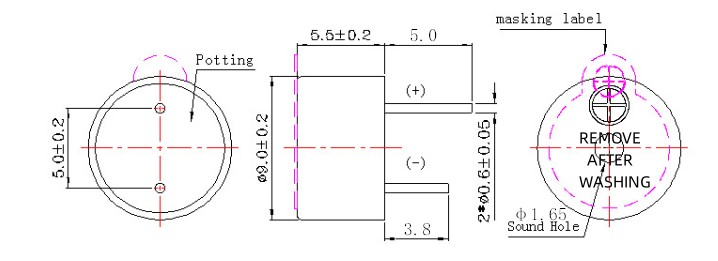

Com 9,0 mm de diâmetro e 5,5 mm de altura, o HNB09A12 ocupa um espaço compacto que cabe em recortes de painel legados de 9 mm e 12 mm. Sua massa de 0,75g – aproximadamente 56% mais leve que as alternativas de 12 mm × 7,5 mm – reduz o estresse da junta de solda durante vibrações e choques, uma vantagem importante em aplicações de veículos e máquinas onde a flexão de PCB é comum.
O oscilador integrado produz um tom fixo de 2700 Hz na aplicação DC, liberando temporizadores PWM do microcontrolador e eliminando capacitores de temporização externos. O invólucro preto em PBT resiste à soldagem por onda a 255°C e ao retrabalho manual a 360°C sem deformação, suportando tanto a montagem automatizada quanto o reparo em campo.
Compatibilidade de barramento nativo de 12 V – opera diretamente de sistemas automotivos, industriais e marítimos de 12 V CC sem circuito de conversão de tensão
Ampla faixa de sobrevivência de 8 a 16 V – tolera queda de tensão de partida a frio, sobretensão do alternador e sistemas de 24 V não regulados com queda passiva
Oscilador integrado com saída fixa de 2700 Hz – sem necessidade de alocação de pinos MCU PWM ou componentes de temporização externos
Massa ultraleve de 0,75 g – minimiza a carga inercial em PCB em aplicações de máquinas e veículos sujeitos a vibrações
Ancoragem mecânica através do furo – a retenção do condutor através da placa resiste a choques prolongados e ciclos térmicos
Invólucro PBT tolerante a reparos – classificado para soldagem por onda a 255°C e retrabalho manual a 360°C sem distorção dimensional

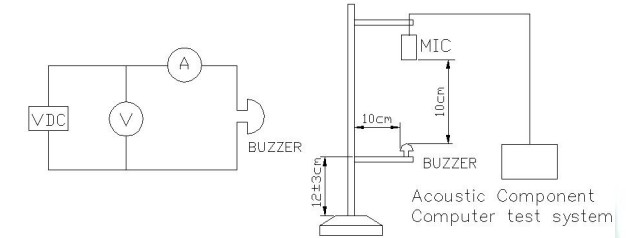

| Parâmetro | Valor | Condições de teste |
| Tensão nominal | 12 V CC | A 25 ℃ |
| Tensão operacional | 8 – 16 VCC | Contínuo |
| Saída de som | ≥85dB | A 12 VCC, 10 cm, campo livre |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Corrente Operacional | ≤ 30 mA | A 12 VCC |
| Resistência da bobina | ~400 Ω (típico) | A 25 ℃, CC |
| Tempo de subida | <50ms | Até 90% SPL |
| Exigência | Vantagem HNB09A12 |
| Elimine o regulador de tensão do barramento 12V/24V | Operação nativa em 12V; A faixa de 8–16 V abrange descarga da bateria e sobretensão do alternador |
| Reduza o custo de BOM no setor automotivo de alto volume | Não é necessário Buck IC, indutor ou capacitor; conexão direta fio-barramento |
| Sobreviva à queda de tensão na partida a frio | O mínimo de 8 V garante a ativação durante a partida do motor quando a bateria cai abaixo de 10 V |
| Encaixe em recortes de campainha legados de 9 mm/12 mm | O diâmetro de 9,0 mm mantém a compatibilidade mecânica com os designs de painel existentes |
| Minimize a massa do PCB em ambientes vibratórios | 0,75 g — aproximadamente 56% mais leve que as alternativas de 12 mm × 7,5 mm |
Este modelo ocupa um nível de tensão distinto na família de campainhas ativas da MEIDI. Enquanto as variantes de 3 V e 5 V atendem a aplicações de nível lógico e alimentadas por bateria, o HNB09A12 faz a ponte diretamente para equipamentos pesados de 12 V e arquiteturas de energia automotiva. Os projetistas de sistemas se beneficiam da redução do número de componentes, do menor custo de montagem e da maior confiabilidade com a eliminação dos estágios de regulação ativos.
Para instalações de barramento de 24 V, um resistor em série única (470Ω a 680Ω, dependendo da tolerância) fornece limitação de corrente simples, preservando a especificação ≤30mA da campainha sem adicionar circuitos complexos.
Sistemas acessórios automotivos de 12 V – avisos de cinto de segurança, alertas de portas entreaberta, tons de proximidade reversa e avisos sonoros de ignição em veículos de passageiros e frotas comerciais
Máquinas agrícolas e de construção – alarmes de presença de operadores, indicadores de falhas hidráulicas e alertas de posição de implementos em tratores, escavadeiras e colheitadeiras
Painéis elétricos marítimos e de RV – alarmes de bombas de esgoto, avisos de desconexão de energia em terra e alertas de nível de bateria em sistemas de barcos e caravanas de 12V DC
Módulos de controle industrial de 12 V – alertas de interface de sensor de baixa tensão, tons de status do atuador de 12 V CC e subsistemas de automação compactos operando com bateria de 12 V ou fontes reguladas
Sistemas UPS de 12 V de fator de forma pequeno – unidades compactas de bateria reserva, estações de energia portáteis e fontes de alimentação ininterruptas de 12 V CC onde o espaço e o peso são limitados
Controladores de carga solar e inversores – tons de falha de matriz, alertas de desconexão de bateria e notificações de redução de carga em instalações fora da rede

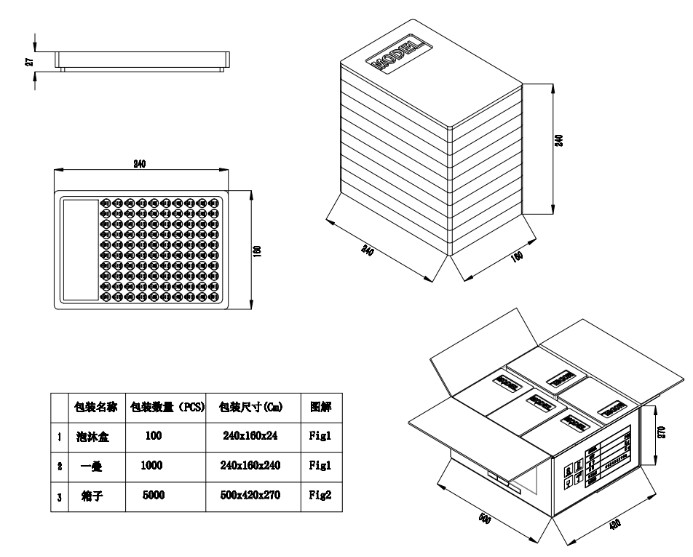

A MEIDI produz a campainha eletromagnética ativa de 9 mm e 5 V em linhas de montagem dedicadas com inspeção em processo em cada estágio - enrolamento da bobina, montagem do ímã, ajuste do oscilador e encapsulamento. Nossa base de fabricação em Jiangsu segue os protocolos ISO 9001, com equipamentos de teste automatizados que verificam os parâmetros elétricos e a saída acústica em cada unidade.
A qualificação em nível de lote inclui:
Armazenamento em alta temperatura – 48 horas a +80 ± 2 ℃; recuperação total dos parâmetros após estabilização ambiente de 2 horas
Armazenamento em baixa temperatura – 48 horas a -30 ± 2 ℃; ativação de partida a frio verificada com mínimo de 8 V
Ciclagem de choque térmico – 5 ciclos entre -30 ℃ e +80 ℃ com permanência de 30 minutos por extremo
Validação de tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas cumulativas) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)
Resistência à umidade – 48 horas a 50 ± 5 ℃ / 90–95% UR seguida de recuperação de 2 horas e caracterização elétrica
Resistência ao calor da solda – 250 ± 5 ℃ por 10 ± 0,5 segundos com folga de 2,0 mm entre o corpo e a solda

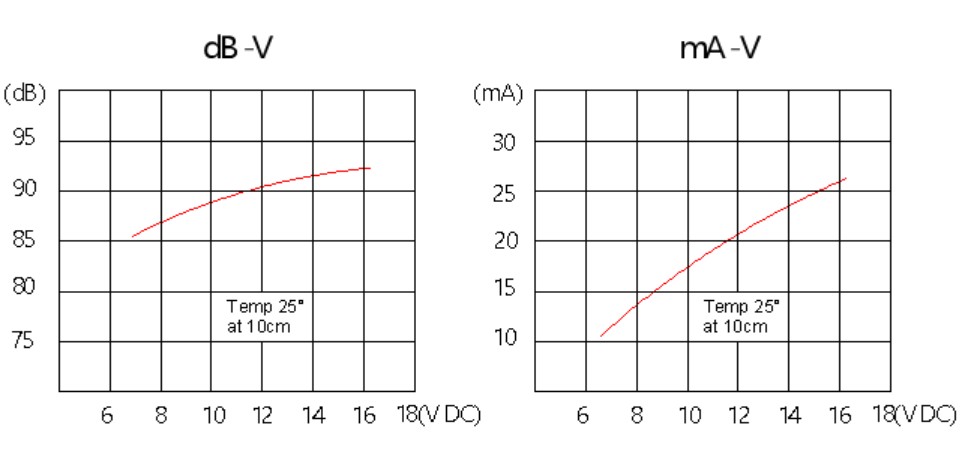

Dados de lote de amostra (n=10) confirmam desempenho consistente: pressão sonora 87,3–89,7dB, corrente 24,9–26,5mA, frequência 2677–2723Hz – todos os parâmetros fortemente agrupados dentro de janelas de especificação. As certificações incluem RoHS, REACH e UL94 V-0 para o material da caixa.
Q1: O HNB09A12 pode operar a partir de um barramento industrial de 24 V sem componentes adicionais?
Sim, com um resistor de queda em série. Em 24V nominal, um resistor de 470Ω 1W limita a corrente a aproximadamente 25mA – dentro da especificação ≤30mA. Para sistemas não regulamentados de 24 V (faixa de 20–28 V), um resistor de 680Ω fornece margem. Alternativamente, um simples grampo de diodo zener ou um regulador de baixa queda podem ser usados para aplicações de tom contínuo onde a dissipação de potência do resistor é indesejável. O máximo absoluto de 16 V não deve ser excedido sem limitação de corrente.
P2: Qual é o desempenho da frequência de 2.700 Hz em ambientes de compartimento de motor ou cabine de máquinas?
A frequência ressonante de 2,7kHz fica abaixo do espectro de ruído dominante dos motores diesel (normalmente 3–8kHz fundamentais e harmônicos) e bombas hidráulicas (banda larga acima de 4kHz). Este posicionamento espectral melhora a relação sinal-ruído em compartimentos de motores agrícolas, de construção e marítimos, onde as campainhas de frequência mais alta podem ser mascaradas. O tom de 2700Hz também se propaga com menos atenuação atmosférica do que as alternativas de 4kHz nas curtas distâncias típicas das cabines de veículos.
P3: Qual é a prática operacional recomendada para ambientes de alta temperatura?
O HNB09A12 é classificado para operação contínua de -20°C a +70°C. Em temperaturas próximas do limite superior de +70°C, as perdas resistivas da bobina geram calor adicional que agrava o estresse térmico ambiente. Para implantação sustentada em altas temperaturas, a MEIDI recomenda operar na extremidade inferior da faixa de 8–16 V para minimizar a dissipação da bobina ou implementar um padrão de alerta ciclado em vez de tom contínuo para reduzir a carga térmica acumulada. Para obter dados específicos de confiabilidade em altas temperaturas, entre em contato com a engenharia de aplicações da fábrica.
P4: O pino HNB09A12 é compatível com campainhas passantes legadas de 9 mm e 12 mm de outros fabricantes?
O diâmetro do corpo de 9,0 mm se ajusta aos recortes padrão do painel frontal de 9 mm e à maioria dos recortes de 12 mm com folga mínima. O espaçamento e o diâmetro dos pinos estão em conformidade com as convenções de campainha passante padrão do setor, permitindo a substituição imediata em muitos projetos legados. Para verificação de referência cruzada, a MEIDI fornece desenhos de pinagem e folhas de comparação dimensional mediante solicitação. A formação de chumbo personalizada (reta, dobrada ou deslocada) está disponível para layouts de PCB não padrão.
P5: Como o formato compacto de 9 mm afeta a capacidade de sobrevivência a vibrações e choques?
A massa de 0,75g e o diâmetro reduzido de 9mm contribuem para menor carga inercial nas juntas de solda sob choque mecânico e vibração em comparação com alternativas maiores de 12mm. A menor área do diafragma e a menor massa móvel também reduzem os efeitos microfônicos – acoplamento de vibrações mecânicas indesejadas à saída acústica – ajudando a manter a clareza tonal em ambientes propensos a vibrações. Para aplicações onde a vibração excede os níveis industriais padrão, a MEIDI recomenda avaliar a orientação de montagem e considerar ilhós de isolamento mecânico para desacoplar a flexão da PCB da caixa da campainha.
Para fichas técnicas, notas de aplicação de circuito de driver de 12V/24V, verificação de referência cruzada ou preços por volume para programas automotivos e industriais, entre em contato com o suporte de engenharia da MEIDI.
A engenharia de aplicações MEIDI normalmente responde a consultas técnicas dentro de um dia útil com esquemas de circuitos de acionamento, cálculos de resistores de queda de tensão e documentação de conformidade automotiva.
